نمای کلی
کوپلینگ های صلب شیاردار اتصال دهنده های مکانیکی لوله هستند که برای ایجاد یک اتصال ثابت و غیر قابل انعطاف در سیستم های لوله کشی شیاردار طراحی شده اند. آنها به طور خاص در برنامه هایی استفاده می شوند که در آن تراز لوله، صلبیت و پایداری سیستم مورد نیاز است.
با قفل شدن مکانیکی در شیارهای لوله، کوپلینگ های سفت و سخت عملکرد مشترک قابل مقایسه با اتصالات فلنجی یا جوشی را ارائه می دهند، در حالی که مزایای نصب سریع و نگهداری آسان را حفظ می کنند.
توضیحات محصول

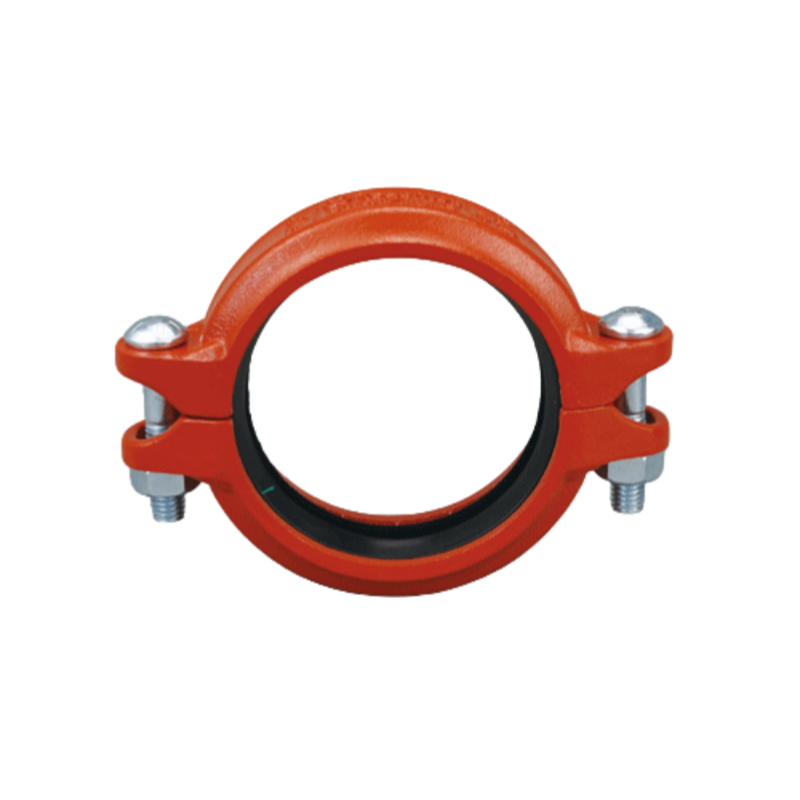

کوپلینگ های صلب شیاردار با استفاده از شیارهای از پیش ساخته شده یا ماشینکاری شده در انتهای لوله به لوله ها می پیوندند. در حین نصب، یک واشر الاستومری ارتجاعی در اطراف انتهای لوله قرار می گیرد و به دنبال آن دو محفظه کوپلینگ چدن شکل گیر که مستقیماً در شیارها درگیر می شوند، قرار می گیرد. پیچ ها و مهره های با استحکام بالا برای تکمیل اتصال سفت می شوند.
محفظه های کوپلینگ با پروفیل های قفل یکپارچه طراحی شده اند که به طور ایمن شیارهای لوله را درگیر می کنند. این طراحی انحراف زاویه ای، حرکت محوری و جابجایی چرخشی را به حداقل می رساند یا حذف می کند و از یک خط لوله پایدار و صلب پس از نصب اطمینان می دهد.
کوپلینگ های صلب شیاردار در اندازه های 1 اینچ تا 12 اینچ با حداکثر فشار کاری 300 PSI موجود هستند و دارای تاییدیه FM و گواهی UL هستند.
پوشش های سطحی شامل رنگ قرمز، گالوانیزه، آبی با پوشش اپوکسی و خاکستری است که برای شرایط مختلف محیطی و پروژه مناسب است.
 |
 |

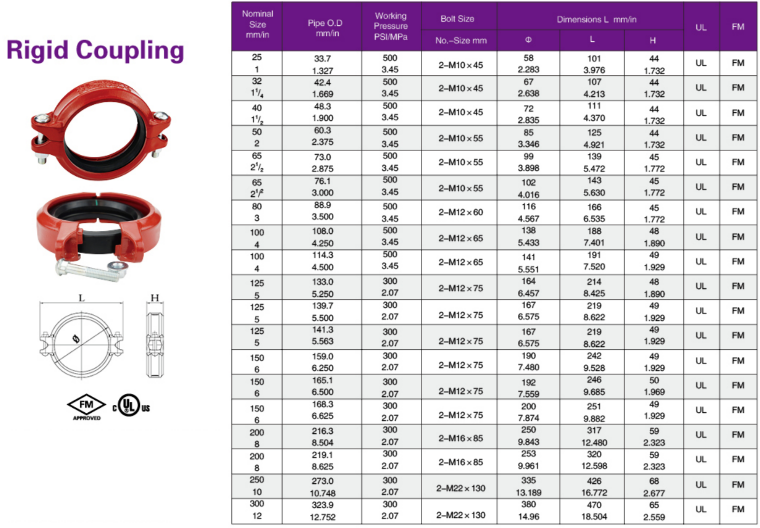

اندازه اسمی (mm/in) |
OD لوله (mm/in) |
فشار کاری (PSI/MPa) |
اندازه پیچ |
ابعاد (L mm/in) |
دارای گواهینامه UL/FM |
25/1' |
33.7/1.327' |
500/3.45 |
2-M10x45 |
57.5/2.264' |
بله |
50/2' |
60.3/2.375' |
500/3.45 |
2-M10x55 |
87/3.425' |
بله |
100/4' |
108.0/4.250' |
500/3.45 |
2-M12x65 |
137/5.393' |
بله |
200/8' |
219.1/8.625' |
300/2.07 |
2-M14x100 |
253/9.961' |
بله |
این محصول مطابق با استانداردهای سختگیرانه حفظ فشار، به شرح زیر است:
خیر |
محدوده اندازه |
فشار |
زمان نگهداری |
محیط تست |
1 |
≤DN50 |
≥0.5MPa |
≥5 ثانیه |
هوا |
2 |
>DN50~DN350 |
≥0.5MPa |
≥10 ثانیه |
هوا |
3 |
>DN350 |
1.5× فشار نامی |
5 دقیقه |
آب |
عملکرد آب بندی توسط واشرهای لاستیکی تخصصی، با گزینه های متناسب با محیط ها و دماهای مختلف تضمین می شود:
نوع واشر |
رسانه توصیه شده |
محدوده دما |
استانداردهای مرتبط |
EPDM |
تامین آب، زهکشی، هوا |
-30℃~+130℃ |
GB5135.11، GB/T 21873 |
نیتریل |
نفت، روغن معدنی |
-20℃~+80℃ |
GB5135.11، GB/T 23658 |
فلوئور |
محلول های اسیدی / قلیایی |
-20℃~+180℃ |
HG/T 2181 |
EPDM - برای حفاظت از آب، آتش سوزی و خدمات عمومی
نیتریل (NBR) - برای روغن و مایعات مبتنی بر نفت
سیلیکون - برای کاربردهای با دمای بالا

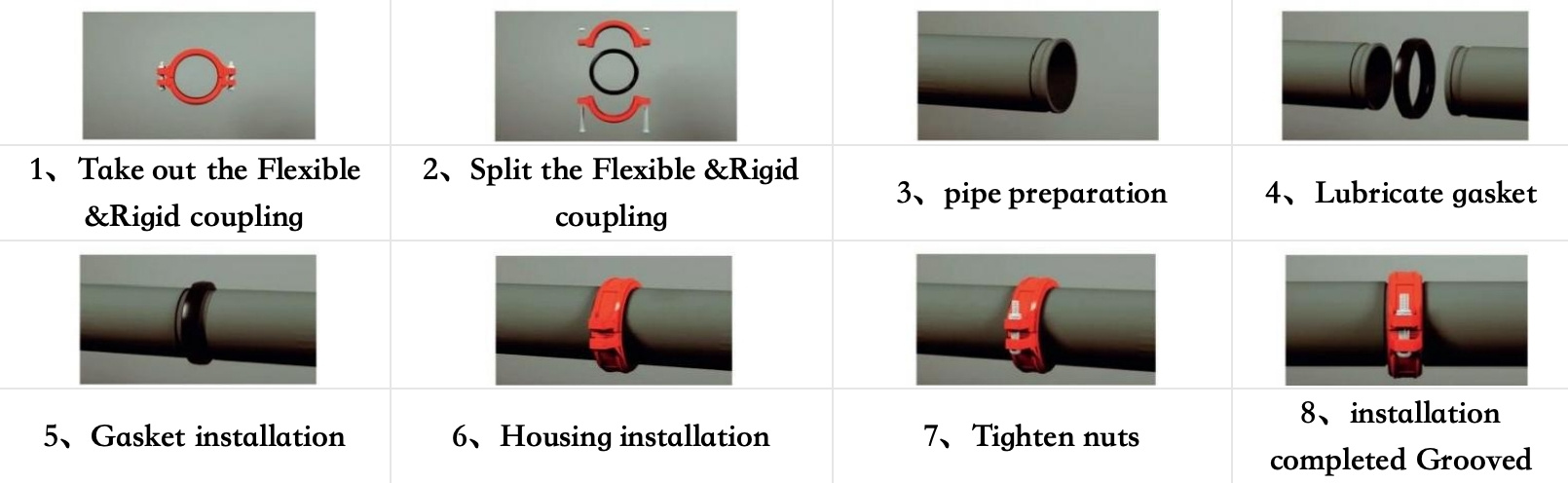

دستورالعمل نصب
ویژگی های کلیدی
عملکرد اتصال صلب مناسب برای سیستم های لوله کشی ثابت
درگیری مکانیکی مثبت با شیارهای لوله برای محدود کردن حرکت
مکانیسم آب بندی فعال شده با فشار برای جلوگیری از نشت قابل اعتماد
بدون نیاز به جوشکاری یا رزوه کاری، زمان نصب و خطر کار را کاهش می دهد
مواد واشر چندگانه در دسترس برای رسانه ها و دماهای مختلف
دارای گواهی استانداردهای FM و UL برای کاربردهای حفاظت در برابر آتش
کوپلینگ های صلب شیاردار برای اتصال ایمن بخش های لوله در جایی که حرکت مجاز نیست استفاده می شود و آنها را برای سیستم هایی که نیاز به تراز دقیق و پایداری طولانی مدت دارند ایده آل می کند.
آنها معمولاً در سیستمهای آبپاش خودکار مشخص میشوند ، جایی که استانداردهای صنعتی اتصالات شیاردار یا فلنجی را توصیه میکنند ، به ویژه برای قطر لولههای DN100 (4 اینچ) و بالاتر..
سیستم های آتش نشانی و اسپرینکلر
اتاق های مکانیکی و اتصالات پمپ
شبکه های لوله کشی تجاری و صنعتی
سیستم های HVAC و آب سرد
تاسیسات خط لوله مستقیم طولانی
یک کوپلینگ صلب برای اتصال لوله های شیاردار با اتصال ثابت و غیر قابل انعطاف استفاده می شود که از حرکت و حفظ تراز لوله جلوگیری می کند.
کوپلینگ های صلب اجازه حرکت زاویه ای یا محوری را نمی دهند ، در حالی که کوپلینگ های انعطاف پذیر امکان حرکت محدود را برای جذب لرزش یا انبساط حرارتی فراهم می کنند.
کوپلینگ های صلب به طور گسترده ای در استفاده می شود . حفاظت در برابر آتش، HVAC، لوله کشی صنعتی و اتصالات تجهیزات مکانیکی ، به ویژه در بخش های خط لوله مستقیم
گزینه های رایج واشر عبارتند از EPDM (محافظت در برابر آب و آتش)، نیتریل (سرویس روغن) و سیلیکون (درجه حرارت بالا).
کوپلینگ های صلب معمولاً بسته به اندازه و کاربرد تا 300 PSI (کلاس 150) درجه بندی می شوند .
