توضیحات محصول

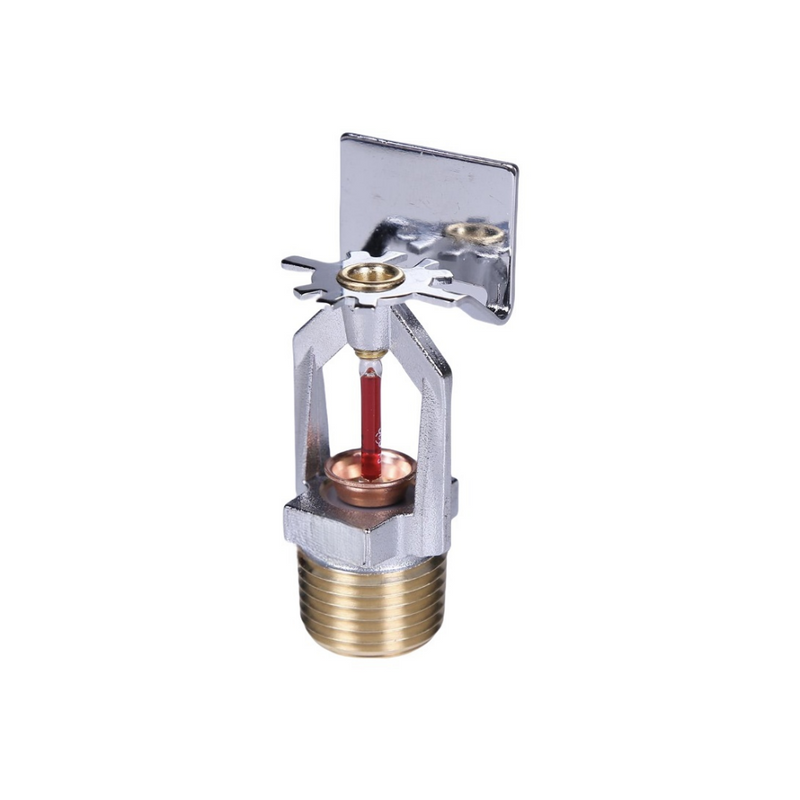

آبپاش های سری افقی دیواره جانبی یک نوع تخصصی از سر آبپاش هستند که برای نصب بر روی دیوارها یا سطوح جانبی طراحی شده اند، با الگوی اسپری افقی (موازی با سطح نصب) که ناحیه ای به شکل فن یا نیمه دایره ای را می پوشاند. این آبپاش ها معمولاً در فضاهایی با چیدمان منحصر به فرد استفاده می شود که در آن آبپاش های آویز سنتی یا عمودی قابل نصب نیستند، مانند راهروهای باریک، لبه های اتاق یا مناطقی با ارتفاع سقف محدود.
| سبک |
آبپاش دیوار جانبی افقی |
| قطر اسمی لامپ و پاسخ |
05 میلی متر،
پاسخ استاندارد |
03 میلی متر،
پاسخ سریع |
|
| اندازه موضوع |
ONPT1/2 یا OR1/2 |
| اندازه دهانه اسمی |
1/2 اینچ |
| NominalK-Facto |
5.6 (US)/80 (متریک) |
| حداکثر فشار کاری |
175 psig/1.2 مگاپاسکال (12 بار) |
| پایان آبپاش |
روکش سفید برنجی طبیعی با روکش اکروم
(فقط UL) |
|
| درجه حرارت اسمی |
□135 درجه فارنهایت/57 درجه یا □155 درجه فارنهایت/68 درجه سانتیگراد یا
□175 درجه فارنهایت/79 درجه سانتیگراد یا □200 درجه فارنهایت/93 درجه سانتیگراد |
|
| حداکثر دمای محیط |
135 درجه فارنهایت، 155 درجه فارنهایت: 100 درجه فارنهایت (38 ℃)
175 درجه فارنهایت، 200 درجه فارنهایت: 150 درجه فارنهایت (65 درجه فارنهایت) |
|
| لیست ها و تاییدیه ها |
UL/FM |
طبقه بندی سرهای آبپاش و کاربردهای مربوطه
سرهای آبپاش را می توان بر اساس روش نصب، جهت پاشش، سرعت پاسخگویی و عملکردهای ویژه دسته بندی کرد:
با روش نصب
| تایپ کنید |
خصوصیات |
برنامه های کاربردی |
| آویز |
نازل رو به پایین است، زیر لولهکشی نصب میشود، آب را به صورت عمودی به سمت پایین پاشش میکند. |
سقف های استاندارد (مانند دفاتر، هتل ها، مراکز خرید)، مناطقی که نیاز به پوشش کامل دارند. |
| قائم |
نازل رو به بالا است، در بالای لوله نصب شده است، آب از دیسک به سمت پایین منحرف می شود. |
سقف های آشکار (مانند انبارها، پارکینگ ها)، مناطق دارای موانع. |
| دیواره کناری |
به صورت افقی بر روی دیوارها نصب می شود و آب را به شکل بادبزنی می پاشد. |
فضاهای باریک (راهروها، راه پله ها)، سقف های نامنظم یا با فاصله کم (مانند زیرزمین ها، مناطق مسکونی). |
| پنهان شده است |
با فرورفتگی در سقف، فقط عنصر حرارتی قابل مشاهده است (طراحی زیبایی شناختی). |
هتلهای سطح بالا، اقامتگاهها، و دکوراسیون داخلی کامل. |
2، با سرعت پاسخ
| تایپ کنید |
زمان پاسخگویی |
برنامه های کاربردی |
| پاسخ استاندارد |
کندتر (RTI ≥ 80) |
مناطق با خطر آتش سوزی کم تا متوسط (به عنوان مثال، دفاتر، کلاس های درس). |
| پاسخ سریع (QR) |
سریعتر (RTI ≤ 50) |
فضاهای پر اشغال (بیمارستان ها، خانه های سالمندان)، اطفاء حریق زودهنگام. |
| ESFR (پاسخ سریع سرکوب اولیه) |
بسیار سریع، سرعت جریان بالا. |
ذخیره سازی با خطر بالا (مثلاً انبارهای پلاستیک، مقوا). |
3، بر اساس نوع پوشش
| پوشش استاندارد: |
مناسب برای اکثر کاربردهای عمومی |
| پوشش گسترده: |
مناطق بزرگتر را پوشش می دهد و تعداد آبپاش های مورد نیاز را کاهش می دهد (مثلاً انبارهای بزرگ). |
4- اسپرینکلرهای مخصوص
| آبپاش های نوع خشک: |
در محیط های انجماد (مثلاً انبار سرد)، لوله هایی که برای جلوگیری از یخ زدگی با هوا/گاز پر می شوند، استفاده می شود. |
| اسپرینکلرهای سیستم قبل از اقدام: |
نیاز به فعال سازی دوگانه (ردیاب دود + حسگر گرما)، مورد استفاده در مناطق حساس به آب (مراکز داده، موزه ها). |
چگونه سر آبپاش مناسب را انتخاب کنیم؟
طرح بندی فضا را ارزیابی کنید
ارتفاع و نوع سقف (به عنوان مثال، سقف افت، در معرض).
موانعی (به عنوان مثال، تیرها، لوله ها) که ممکن است بر توزیع آب تأثیر بگذارد.
فضاهای باریک یا نامنظم ممکن است به آبپاش های دیواره جانبی نیاز داشته باشند (به عنوان مثال، سری افقی دیواره جانبی).
ارزیابی سطح خطر آتش سوزی
خطر کم تا متوسط (دفاتر، منازل): آبپاش های آویز یا دیواره جانبی با پاسخ استاندارد.
بار آتش بالا (انبارها، آشپزخانه ها): ESFR یا آبپاش های واکنش سریع.
شرایط محیطی
مناطق با دمای بالا (اتاق های دیگ بخار): آبپاش های با درجه حرارت بالا (به عنوان مثال، لامپ شیشه ای نارنجی یا قرمز).
محیط های انجماد: آبپاش های نوع خشک یا ضد یخ.
الزامات زیبایی شناختی
در دکوراسیون داخلی تمام شده ممکن است از آبپاش های مخفی استفاده شود.
انطباق
کدهای آتش نشانی محلی (به عنوان مثال، استانداردهای NFPA، GB) و الزامات معماری را دنبال کنید.
نمونه برنامه های کاربردی
| راهرو هتل: |
آبپاش های افقی دیواره جانبی (صرفه جویی در فضا، زیبایی). |
| انبار: |
آبپاش های عمودی ESFR (سرکوب سریع برای بارهای آتش بالا). |
| مرکز داده: |
سیستم پیش عمل + آبپاش های واکنش سریع (جلوگیری از آسیب آب، سرکوب زودهنگام). |
