Kopling Kaku Cepat adalah perangkat mekanis yang dirancang untuk menyediakan sambungan kaku antara dua poros dengan manfaat tambahan berupa pemasangan dan pembongkaran yang cepat dan mudah. Tidak seperti kopling kaku tradisional, Kopling Kaku Cepat dapat disambungkan atau diputuskan tanpa memerlukan alat atau penyelarasan yang tepat, menjadikannya ideal untuk aplikasi yang memerlukan perawatan atau penggantian sering. Kopling ini biasanya terbuat dari bahan berkekuatan tinggi dan dirancang untuk mempertahankan sambungan yang kokoh tanpa adanya permainan atau serangan balik.

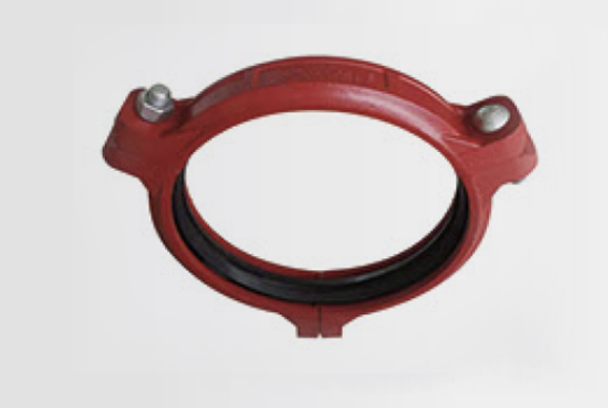

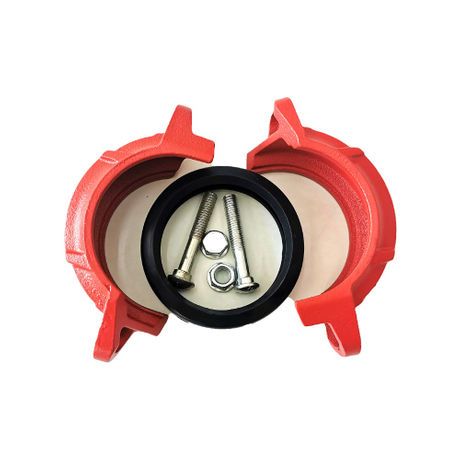

Quick Rigid Coupling adalah aksesoris untuk penyambungan dan pemasangan pipa dengan cepat. Mereka dirancang dengan metode pemasangan yang sederhana dan cepat, biasanya tanpa alat tambahan atau pengelasan. Ini memastikan kekencangan dan penyegelan sambungan pipa melalui desain alur dan mekanisme penguncian yang unik. Kopling Kaku Cepat dapat secara efektif menahan fluktuasi tekanan antar pipa sekaligus menghindari masalah kebocoran dan menyediakan sambungan yang andal.
Produk ini banyak digunakan dalam sistem proteksi kebakaran, pipa bangunan, sistem pemanas, ventilasi dan pendingin udara (HVAC), pipa pasokan air dan drainase, dll. Terutama di lingkungan yang memerlukan pemasangan, pembongkaran atau pemeliharaan yang cepat, Quick Rigid Coupling memberikan kenyamanan yang luar biasa. Dalam sistem proteksi kebakaran, dapat menjamin keamanan dan keandalan sambungan pipa; pada pipa HVAC dan pasokan air, ini memberikan solusi penyambungan yang sederhana dan efisien, terutama untuk tempat-tempat yang memerlukan perawatan dan penyesuaian yang sering. Karena efisiensi dan kenyamanannya yang tinggi, Quick Rigid Coupling telah banyak digunakan pada bangunan modern dan sistem perpipaan industri.
Bahan: ASTM A536, KELAS 65-45-12, QT450-10
Thread: ASME B1.20.1,ISO 7-1,BS21,BSPT,NPT,GB 7306
Ukuran: ISO6182,AWWA C606
Ukuran Tersedia: 1'-24'
Perawatan Permukaan: Dicat elektroforesis
 |
|
|
|
| Jadwal tekanan udara dan tekanan penahan | ||||
| TIDAK. | Ukuran | Tekanan | Saatnya untuk menjaga tekanan | Komentar |
| 1 | ≤DN50 | ≥0,5MPa | ≥5 detik | Tekanan udara |
| 2 | >DN50~DN350 | ≥0,5MPa | ≥10 detik | Tekanan udara |
| 3 | >DN350 | 1,5 kali tekanan kerja terukur | 5 menit | tekanan air |
| Paking karet | |||
| Nama | yang Direkomendasikan Media Aplikasi |
Standar Terkait | yang Direkomendasikan Suhu Aplikasi Kisaran |
| E:EPDM | pasokan air, drainase, limbah, suhu udara normal, asam lemah, dan alkali lemah |
GB5135.11 | -30℃~+130℃ |
| GB/T 21873 | -22°F~+266°F | ||
| pasokan air panas 110℃ secara terus menerus |
GB/T 27572 | ||
| D:NITRIL | minyak bumi, minyak sayur, minyak mineral |
GB5135.11 | -20℃~+80℃ |
| GB/T 23658 | -4°F~+176°F | ||
| S:SIUCON | air minum | GB/T 28604 | -40℃~+180℃ |
| udara kering bersuhu tinggi dan beberapa bersuhu tinggi bahan kimia |
GB5135.11 | -40°F~+356°F | |
| F:FLUORIN | larutan asam, basa, dan minyak pelumas panas |
HG/T 2181 | -20℃~+180° |
| -4°F~+356F | |||
| V:NEOPREN | air laut | '-20°℃~+100℃ -4°F~+212°F |
|
| Nominal Ukuran mm/inci |
Pipa O.Dmmin | Kerja Tekanan PSVMPa |
Ukuran Baut | Dimensi L mm/inci | ||
| No.-Ukuran mm | φ | L | H | |||
| 50 2 |
60.3 2.375 |
500 3.45 |
2-M10x55 | 88.6 3.448 |
129.5 5.098 |
46 1.811 |
| 65 2-1/2 |
76.1 2.875 |
500 3.45 |
2-M10x55 | 107.8 4.244 |
149 5.866 |
46 1.811 |
| 80 3 |
88.9 3.000 |
500 3.45 |
2-M12x75 | 120.8 4.756 |
171 6.732 |
46 1.811 |
| 100 4 |
114.3 4.500 |
500 3.45 |
2-M12x75 | 146 |
197 7.756 |
51 2.008 |
| 125 5 |
139.7 5.500 |
450 3.1 |
2-M16x100 | 174.8 6.882 |
234 9.213 |
51 2.008 |
| 150 6 |
165.1 6.500 |
450 3.1 |
2-M16x100 | 200.2 7.882 |
260.5 10.256 |
53 2.087 |
| 200 8 |
216.3 8.516 |
300 2.07 |
2-M20x120 | 261.4 10.291 |
333 13.11 |
63 2.480 |
| 250 10 |
267.4 10.528 |
300 2.07 |
2-M22x130 | 318.6 12.543 |
395 15.551 |
64 2.52 |
| 300 12 |
318.5 12.539 |
300 2.07 |
2-M22x165 | 371 14.606 |
451 17.756 |
64 2.52 |
| 350 14 |
355.6 14.00 |
300 2.07 |
3-M22x100 | 406 15.984 |
461 18.15 |
75 2.953 |
| 400 16 |
406.4 16.00 |
300 2.07 |
3-M22x100 | 458.6 18.055 |
513.8 20.228 |
75 2.953 |
450 18 |
457.2 18.00 |
250 1.72 |
3-M22x100 | 515 20.276 |
571 22.48 |
82 3.228 |
500 20 |
508 20.00 |
250 1.72 |
4-M24x130 | 565 22.244 |
690 27.165 |
79 3.11 |
600 24 |
609.6 24 |
250 1.72 |
4-M24x130 | 676 26.614 |
786.6 30.969 |
79 3.11 |
· Pemasangan Cepat: Kopling Kaku Cepat dapat dipasang atau dilepas dalam hitungan detik tanpa memerlukan alat, sehingga mengurangi waktu henti secara signifikan.
· Presisi Tinggi: Meskipun memiliki fitur sambungkan/putuskan dengan cepat, mereka mempertahankan tingkat presisi dan kekakuan yang tinggi dalam sambungan.
· Tanpa Serangan Balik: Mereka menyediakan koneksi bebas serangan balik, yang penting untuk aplikasi yang memerlukan akurasi tinggi.
· Konstruksi Tahan Lama: Terbuat dari bahan seperti baja atau aluminium, dirancang untuk menahan beban berat dan kondisi pengoperasian yang keras.
· Perawatan Mudah: Karena desainnya yang sederhana, Kopling Kaku Cepat mudah dirawat dan diperiksa.
Kopling Kaku Cepat biasanya digunakan dalam aplikasi yang memerlukan penggantian kopling secara berkala, seperti pada pengubah alat, robotika, dan mesin otomatis. Mereka juga digunakan dalam industri seperti pengemasan, pengolahan makanan, dan manufaktur umum di mana pergantian yang cepat dapat meningkatkan produktivitas.
Proses produksi utama
1. Apakah Quick Rigid Coupling cocok untuk aplikasi torsi tinggi?
Ya, banyak Quick Rigid Coupling yang dirancang untuk menangani beban torsi tinggi, namun penting untuk memilih kopling yang sesuai dengan kebutuhan torsi pada aplikasi.
2. Bagaimana Quick Rigid Coupling memastikan sambungan yang kokoh tanpa alat?
Kopling ini menggunakan mekanisme penguncian yang unik, seperti penahan bola pegas atau desain meruncing, yang memungkinkan sambungan aman dan kaku tanpa memerlukan alat.
3. Apa saja tanda-tanda umum keausan pada Quick Rigid Coupling?
Tanda-tanda keausan termasuk kesulitan dalam menyambung atau melepaskan kopling, adanya kerusakan yang terlihat pada mekanisme penguncian, atau permainan berlebihan pada sambungan. Inspeksi rutin dapat membantu mengidentifikasi masalah ini sebelum menyebabkan kegagalan kopling.
