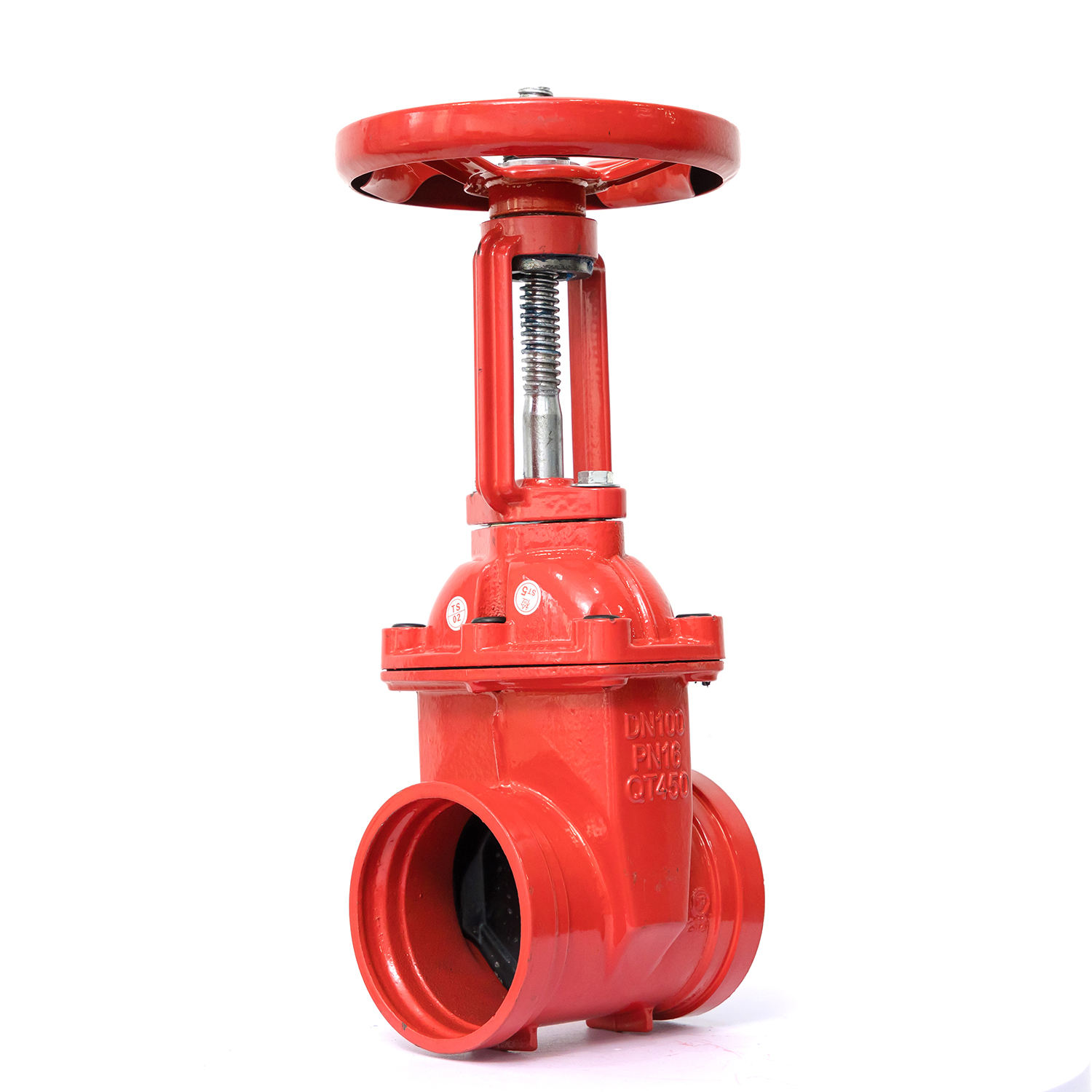

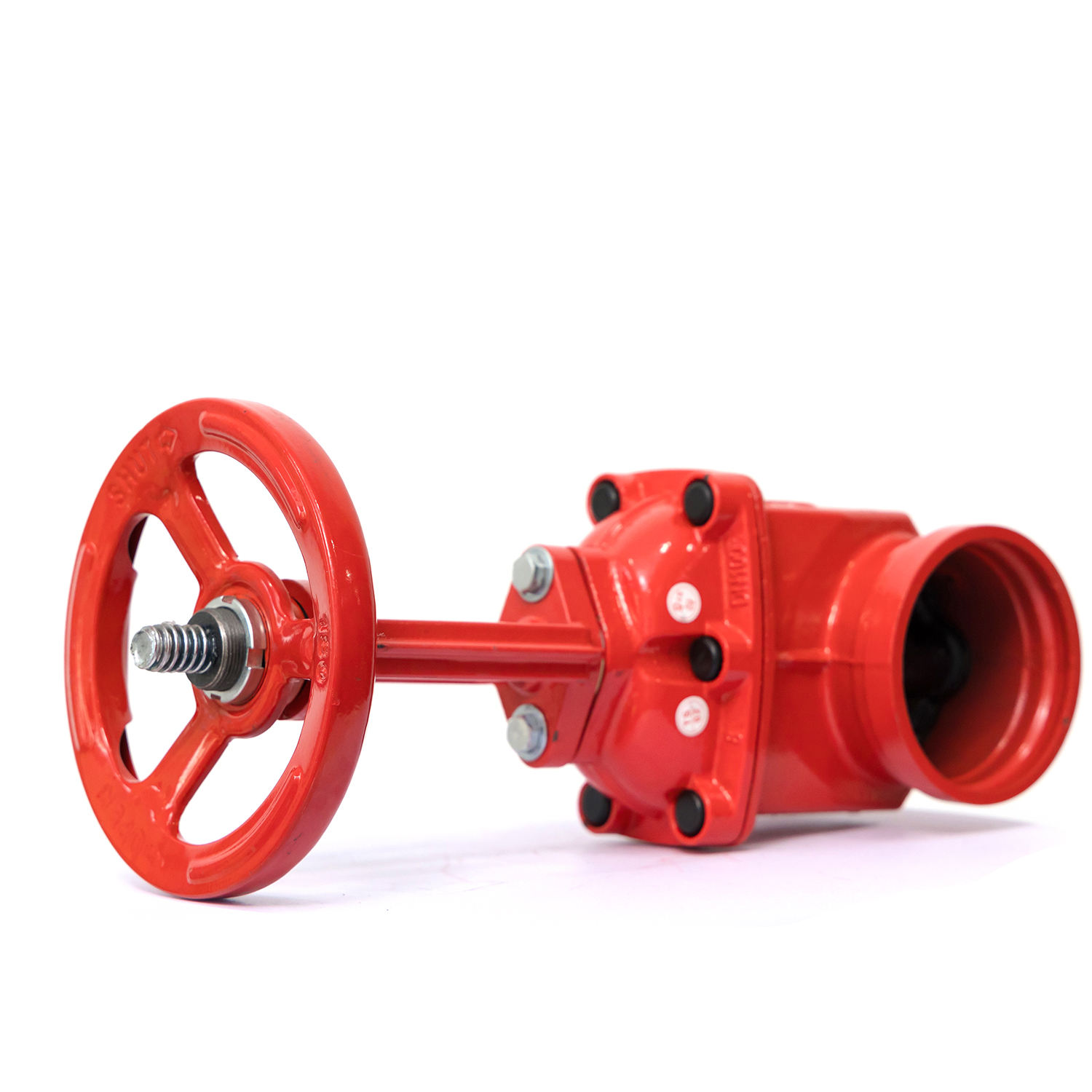

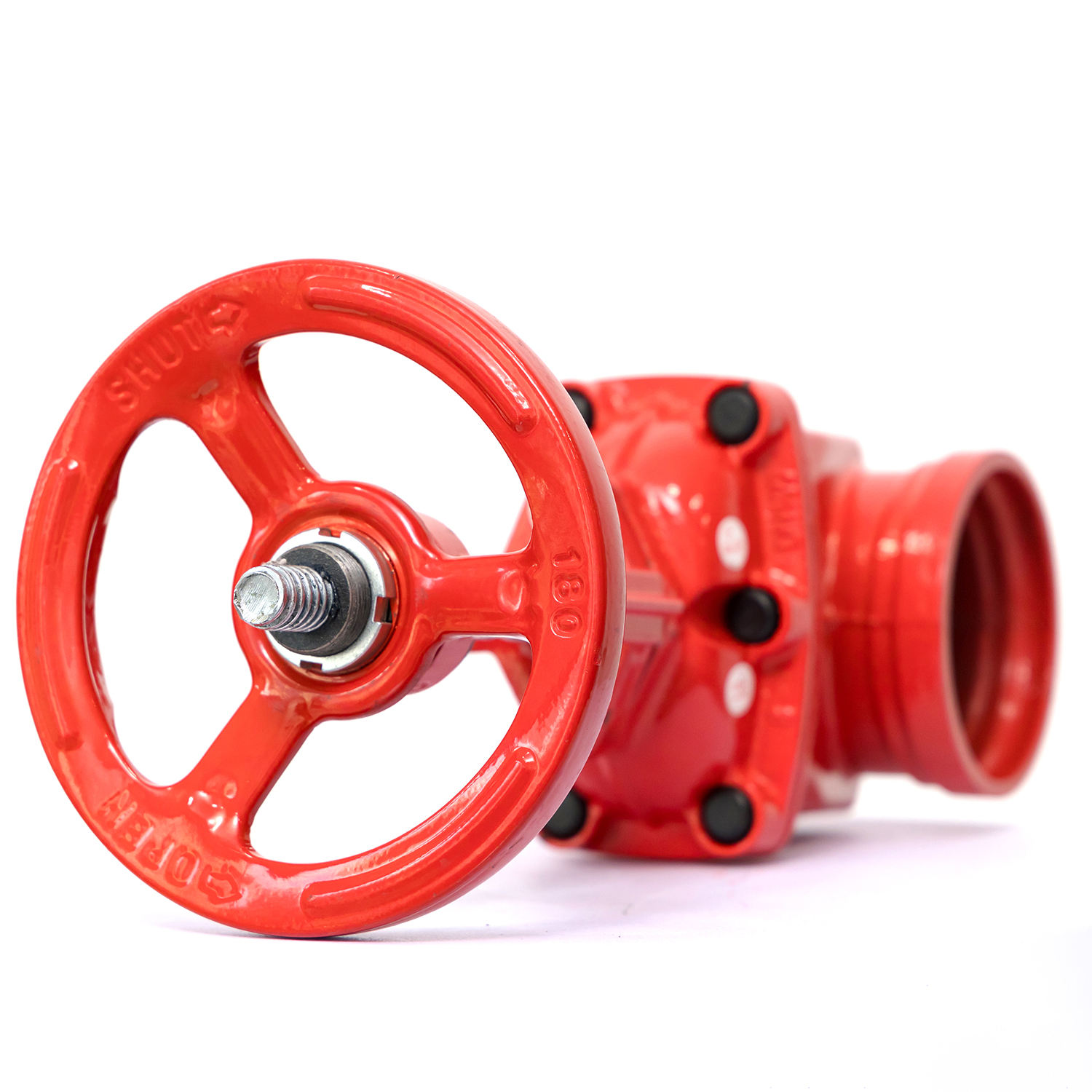

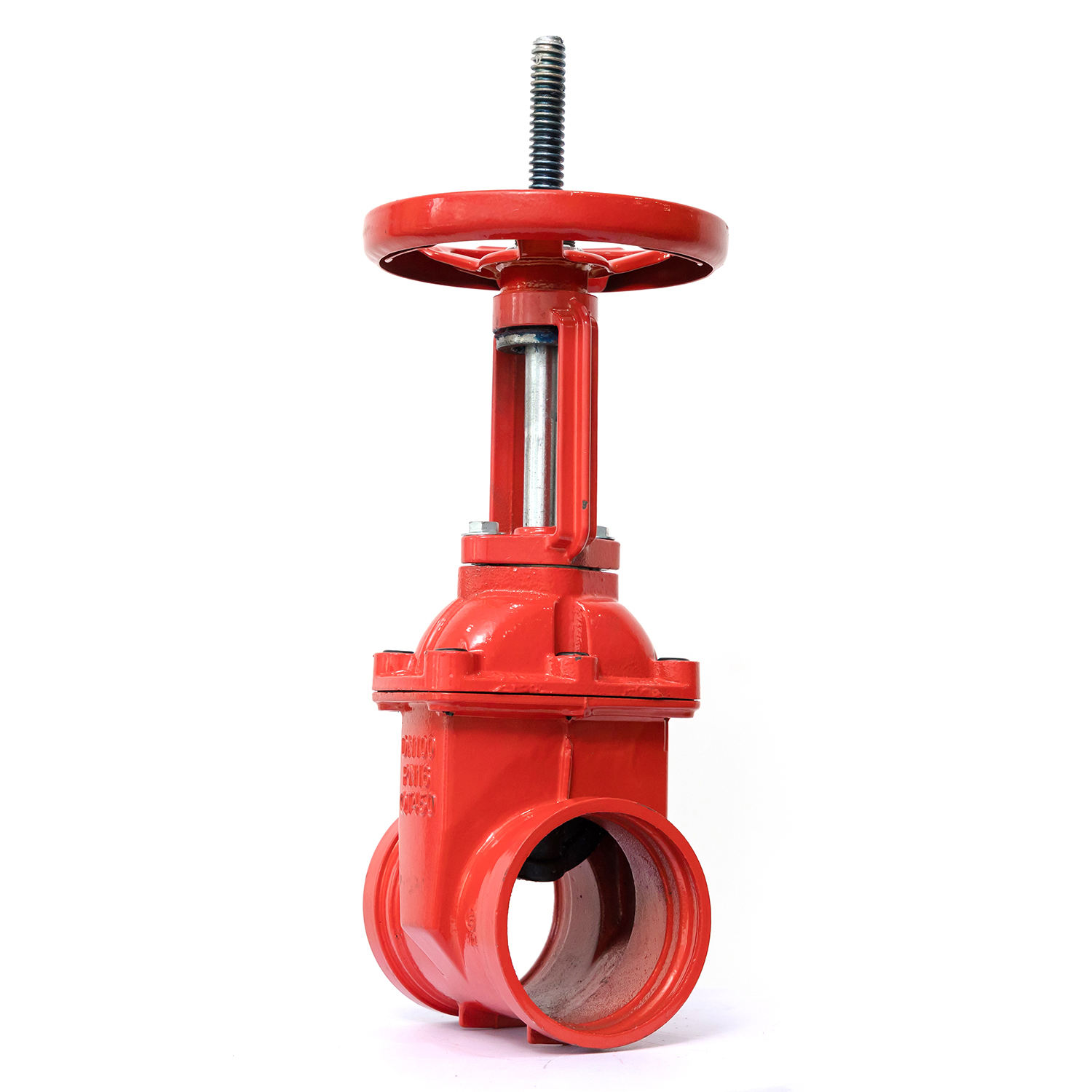

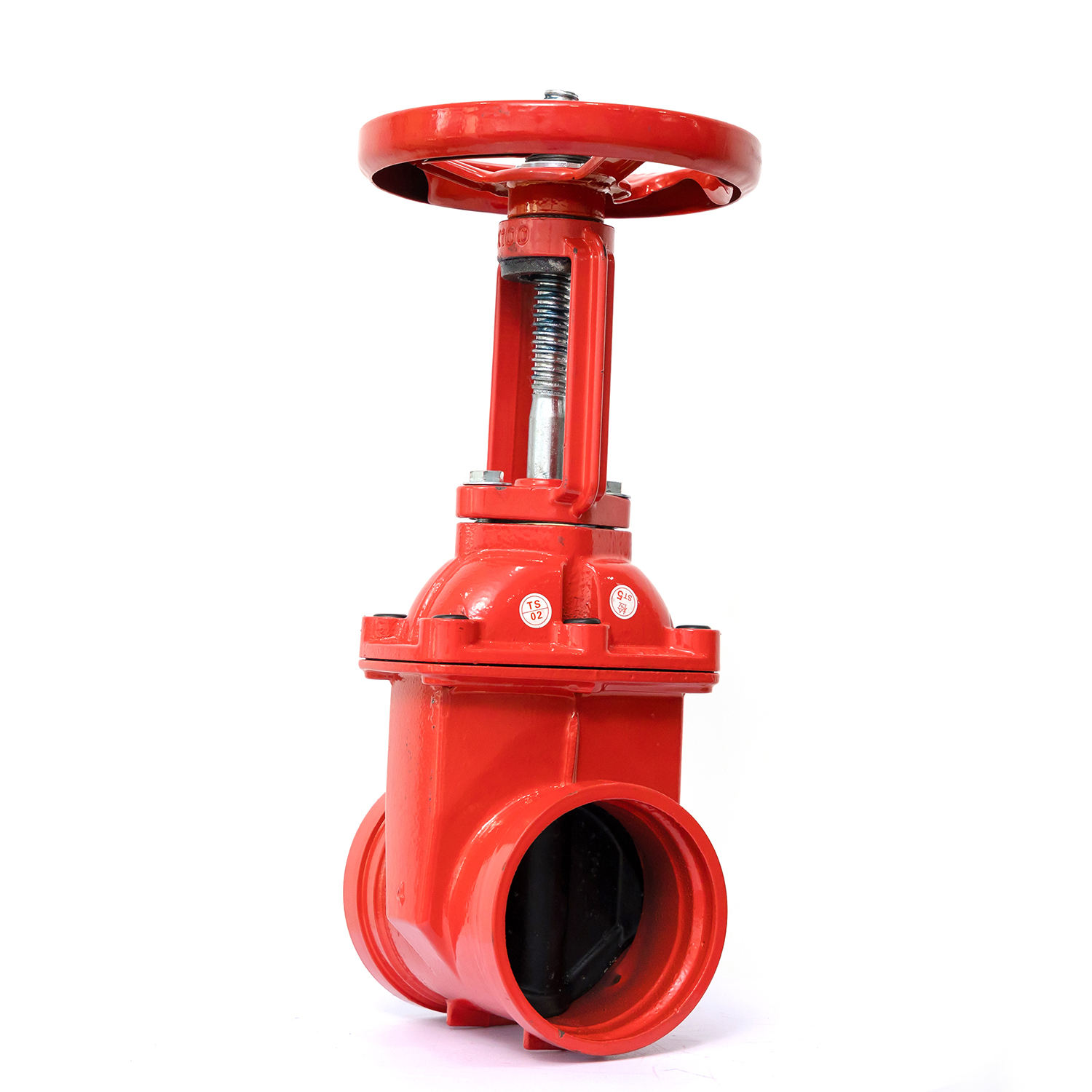

برای شیر پایانی شیاردار OS&Y (Outside Screw and Yoke) کنترل روشن/خاموش مطمئن در سیستم های حفاظت در برابر آتش، تامین آب و لوله کشی صنعتی طراحی شده است.
این شیر با داشتن یک ساقه بالارونده قابل مشاهده و اتصالات انتهایی شیاردار، امکان نصب آسان، مشخص بودن موقعیت سوپاپ و عملکرد قابل اعتماد را در شرایط فشار بالا فراهم می کند.
با طراحی ارتجاعی نشیمنگاهی و سطوح پوشش داده شده با اپوکسی، آب بندی عالی، مقاومت در برابر خوردگی و عمر طولانی را تضمین می کند، و آن را برای حفاظت در برابر آتش و کاربردهای عمومی سیال مناسب می کند.

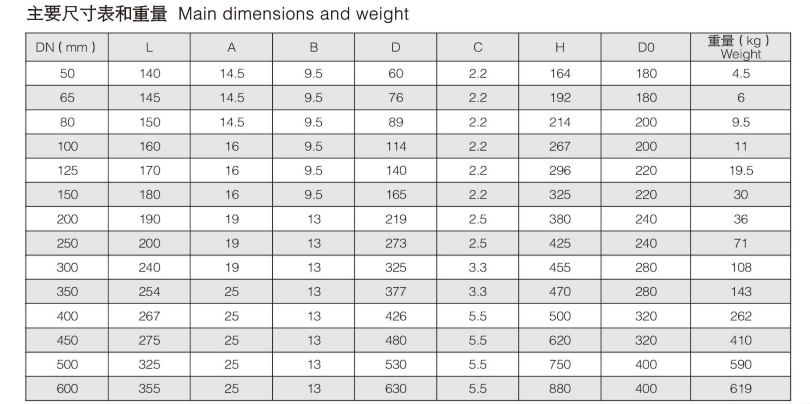

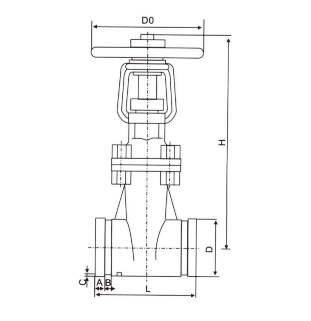

| اندازه |
2 اینچ - 12 اینچ (DN 50-DN 300)
|
|
| شیر دروازه OS&Y شیاردار قطعات و مواد اصلی |
بدن | چدن داکتیل به عنوان A536، 65-45-12 |
| کاپوت | چدن داکتیل به عنوان A536، 65-45-12 | |
| دیسک گوه ای انعطاف پذیر | چدن داکتیل به صورت A536، 65-45-12 + EPDM | |
| ساقه | SS304/SS304/SS420/SS431 | |
| یوغ | چدن داکتیل به عنوان A536، 65-45-12 | |
| چرخ دستی | چدن داکتیل به عنوان A536، 65-45-12 | |
| شیر دروازه OS&Y فلنج دار قطعات و مواد اصلی |
بدن | چدن داکتیل به عنوان EN-GJS 450-10 |
| کاپوت | چدن داکتیل به عنوان EN-GJS 450-10 | |
| دیسک گوه ای انعطاف پذیر | چدن داکتیل به صورت EN-GJS 450-10+EPDM | |
| ساقه | SS304/SS304/SS420/SS431 | |
| یوغ | چدن داکتیل به عنوان EN-GJS 450-10 | |
| چرخ دستی | چدن داکتیل به عنوان EN-GJS 450-10 | |
| شیر پروانه ای قطعات و مواد اصلی |
بدن | چدن داکتیل به عنوان A536، 65-45-12 |
| شفت | SS431 | |
| دیسک | چدن داکتیل + EPDM/NBR | |
| گیربکس سیگنال | مسکن/پوشش: چدن داکتیل | |
| کرم | فولاد کربنی یا چدن داکتیل | |
| چرخ دستی | چدن داکتیل به عنوان A536، 65-45-12 | |
| گواهی | شیر آتش نشانی | FM/UL |
| شیر آب | Wras / NSF61 | |
| استاندارد | دریچه آتش نشانی | UL 262/AWWAC 515,EN11 71,UL 1091/MSS SP-67 |
| شیر آب | GB/BS5163، DIN3352 F4 DIN F5، JIS، KS 10K، AWWA C515، ANSI | |
| اتصال |
شیار شده به عنوان AWWA C606، فلنج به عنوان ASME B16.1، فلنج به عنوان BS EN1092-2
|
|
| استاندارد فلنج |
CLASS 150, PN10/16/25. جدول D/E/F. 10K/16K/20K
|
|
| دما |
0-100 ℃
|
|
| فشار W |
350psi
|
|
دریچه دروازه انتهایی شیاردار OS&Y از ساختار گوهای انعطافپذیر استفاده میکند که در صورت باز بودن کامل، خاموشی محکم و جریان روان را فراهم میکند.
طراحی ساقه بالارونده به اپراتورها اجازه می دهد تا به صورت بصری باز یا بسته بودن شیر را تأیید کنند و ایمنی عملیاتی و مدیریت سیستم را بهبود می بخشد.
اتصالات انتهایی شیاردار نصب سریع و ایمن را بدون جوش یا رزوه امکان پذیر می کند و زمان نصب و هزینه کار را به طور قابل توجهی کاهش می دهد، به خصوص در پروژه های بزرگ.
 |
 |
 |
 |
طراحی ساقه بالارونده OS&Y
نشانه بصری واضحی از موقعیت سوپاپ (باز یا بسته) ارائه می دهد و ایمنی عملیاتی را افزایش می دهد.
گشتاور عملیاتی کم
برای عملکرد روان طراحی شده است و به گشتاور کمتری نیاز دارد و در عین حال عملکرد فشار بالا را حفظ می کند.
قابلیت فشار بالا
مناسب برای فشار کاری تا PN25 ، تضمین عملکرد پایدار در سیستمهای سختگیر.
آب بندی بالایی قابل تعویض تحت فشار
اجزای آب بندی بالایی را می توان در زمانی که خط لوله تحت آب است تعویض کرد و زمان خرابی را به حداقل رساند.
مسیر جریان کامل و مستقیم
وقتی کاملاً باز است، دروازه به طور کامل از کانال جریان خارج می شود و مقاومت جریان را کاهش می دهد و از تجمع زباله جلوگیری می کند.
پوشش اپوکسی بادوام
هر دو سطح داخلی و خارجی با پودر اپوکسی با کیفیت بالا پوشانده شده اند که پوشش یکنواخت و محافظت در برابر خوردگی را افزایش می دهد.
پوشش بهداشتی و ایمن
پوشش اپوکسی از استفاده در کاربردهای مربوط به آب آشامیدنی، نوشیدنی ها، پردازش مواد غذایی و سیستم های دارویی پشتیبانی می کند.
سیستم های حفاظت در برابر آتش (شبکه های آتش نشانی آبپاش و آب)
سیستم های تامین و توزیع آب
سیستم های لوله کشی صنعتی
پروژه های تجاری و زیربنایی
خطوط لوله نوشیدنی، فرآوری مواد غذایی و دارویی
اتاق های مکانیکی و ایستگاه های پمپاژ
تولید کارخانه
 |
 |
 |
 |
 |
 |
فک
Q1: OS&Y به چه معناست؟
A: OS&Y مخفف Outside Screw and Yoke است ، که نشان میدهد وقتی دریچه باز میشود، ساقه از بیرون بالا میآید و امکان تأیید تصویری آسان وضعیت سوپاپ را فراهم میکند.
Q2: مزایای اتصالات انتهایی شیاردار چیست؟
پاسخ: انتهای شیاردار امکان نصب سریع بدون جوش یا رزوه را فراهم می کند، زمان نصب را کاهش می دهد و تعمیر و نگهداری یا تعویض را ساده می کند.
Q3: آیا این شیر برای سیستم های حفاظت آتش مناسب است؟
ج: بله. دریچه دروازه انتهایی شیاردار OS&Y به دلیل داشتن نشانه باز/بسته واضح و عملکرد قطعی قابل اطمینان آن به طور گسترده در سیستم های حفاظت در برابر آتش استفاده می شود.
Q4: آیا شیر می تواند تحت فشار بالا کار کند؟
ج: بله. این شیر برای تحمل فشارهای کاری تا PN25 طراحی شده است که عملکرد پایدار را در شرایط سخت تضمین می کند.
Q5: آیا تعمیر و نگهداری بدون خاموش کردن سیستم قابل انجام است؟
A: اجزای آب بندی بالایی را می توان در حالی که سیستم تحت فشار آب باقی می ماند جایگزین کرد و به کاهش زمان خرابی سیستم کمک کرد.
Q6: آیا شیر برای آب آشامیدنی یا برنامه های مرتبط با مواد غذایی مناسب است؟
ج: بله. سطح داخلی پوشش داده شده با اپوکسی مقاومت در برابر خوردگی را فراهم می کند و از استفاده در آب آشامیدنی، نوشیدنی، غذا و کاربردهای دارویی پشتیبانی می کند.
