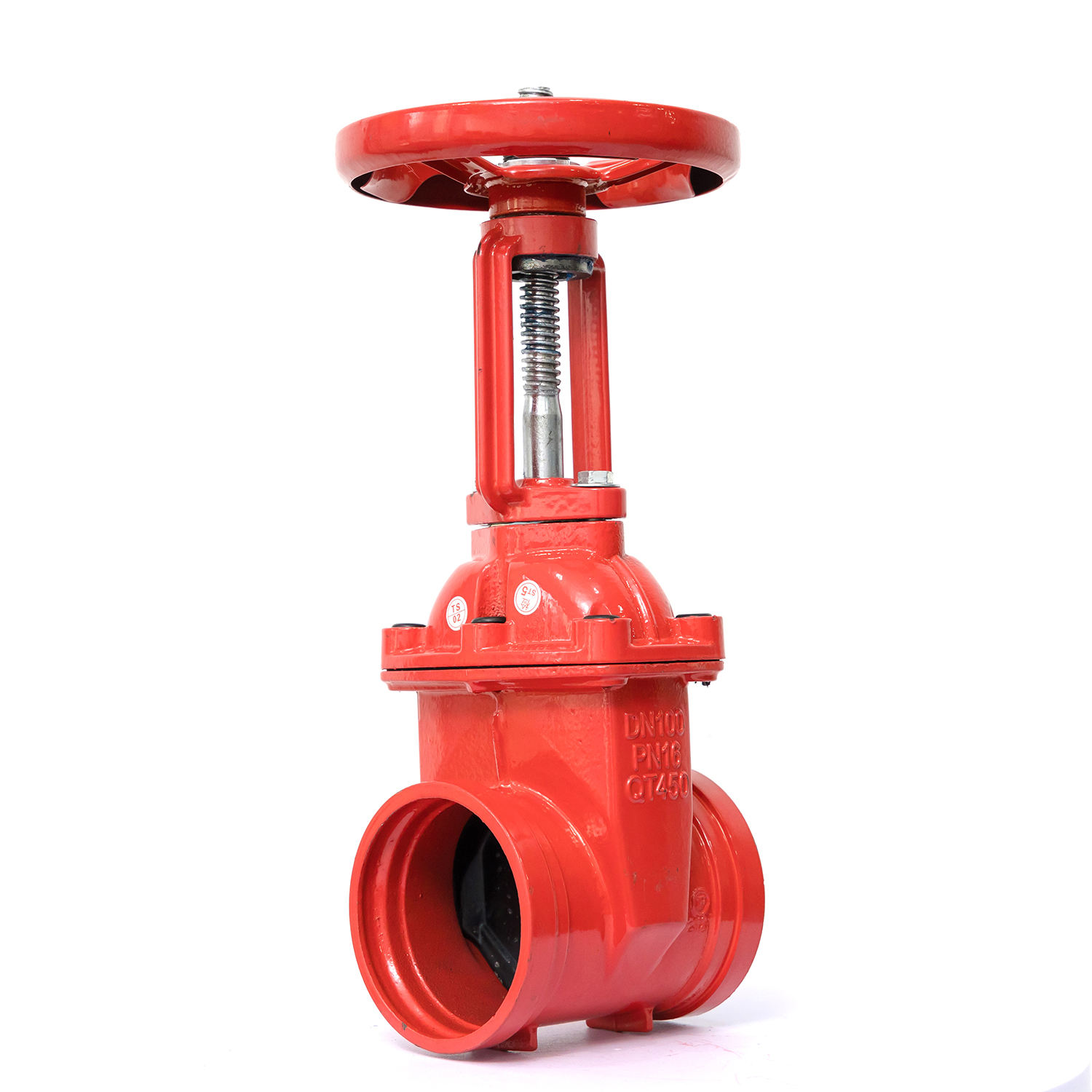

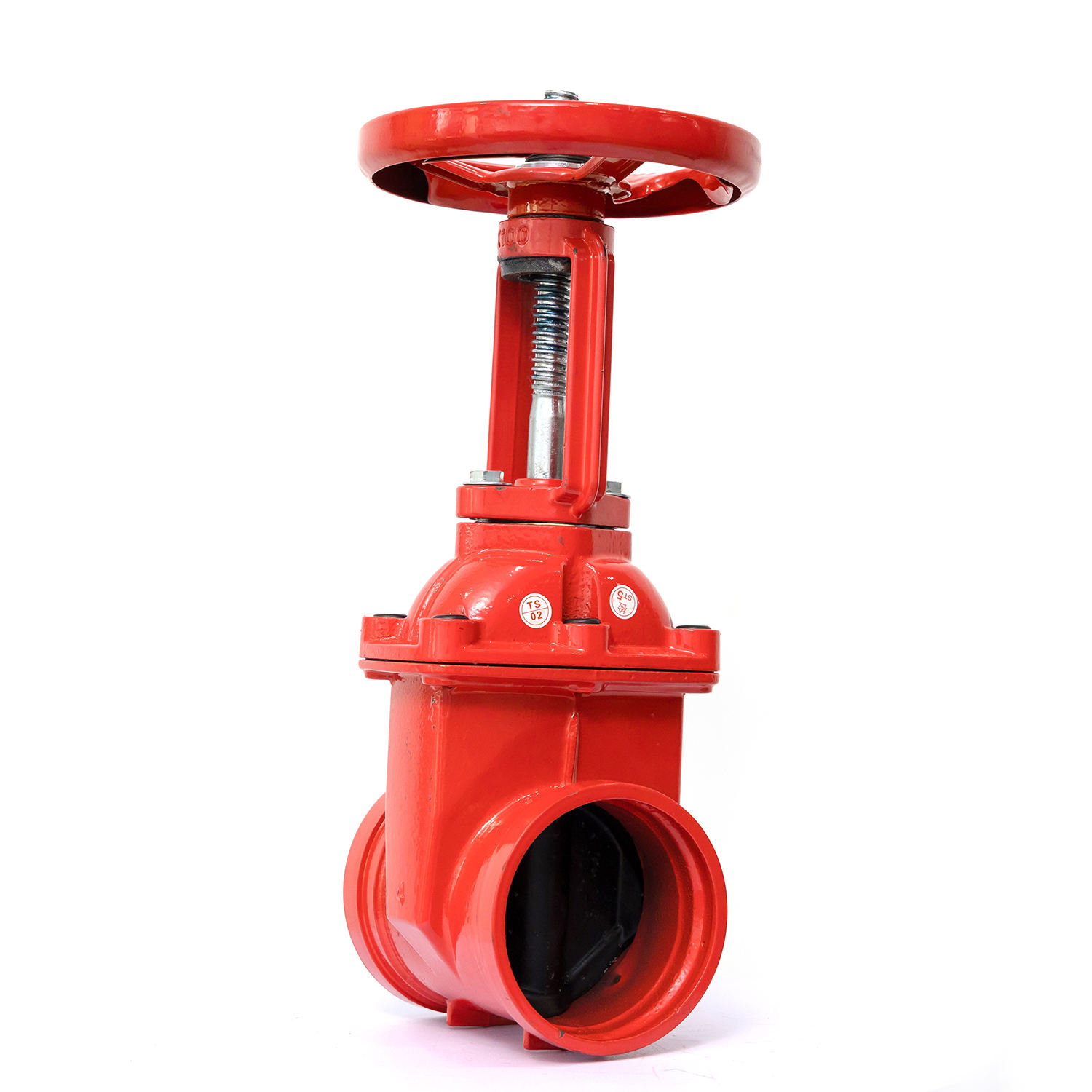

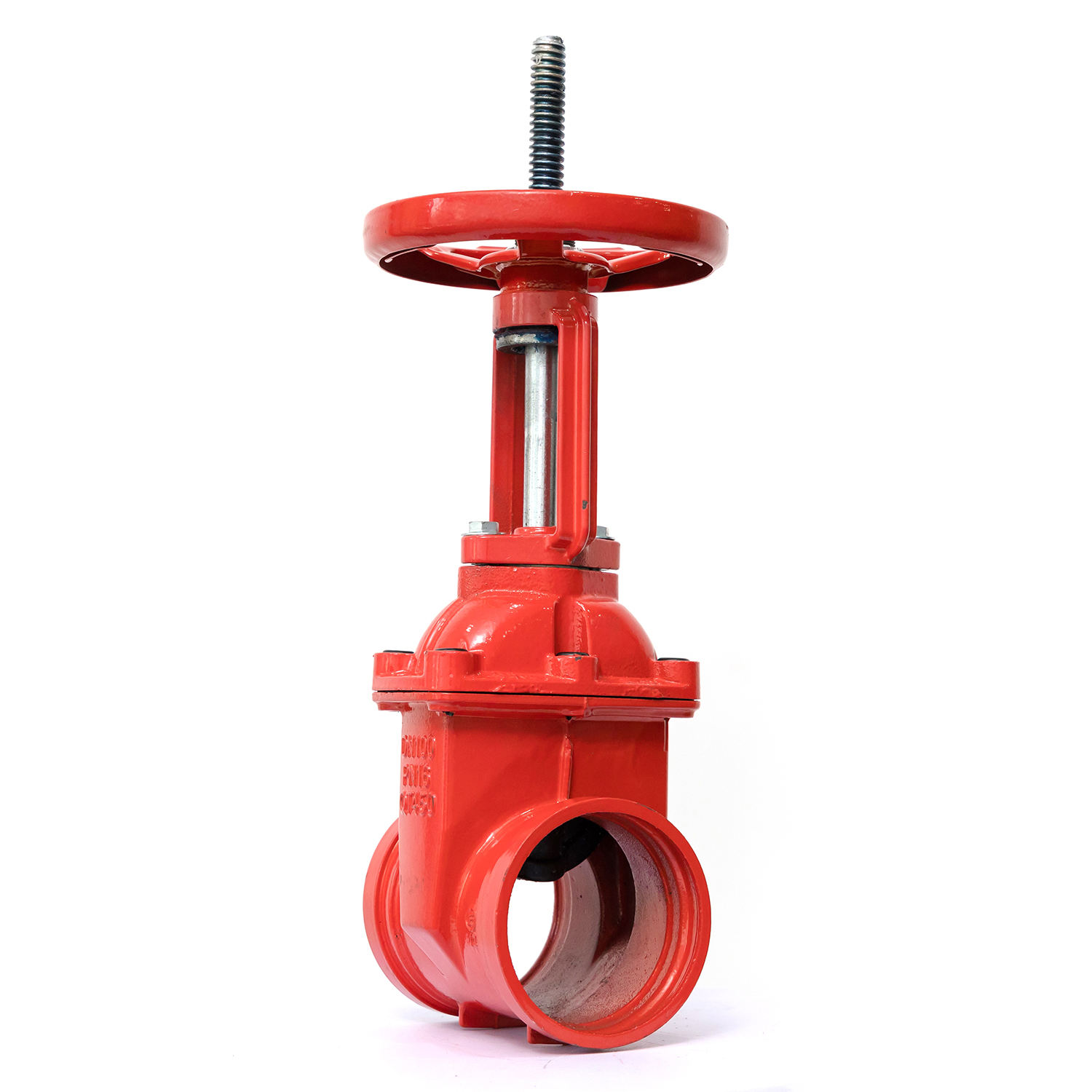

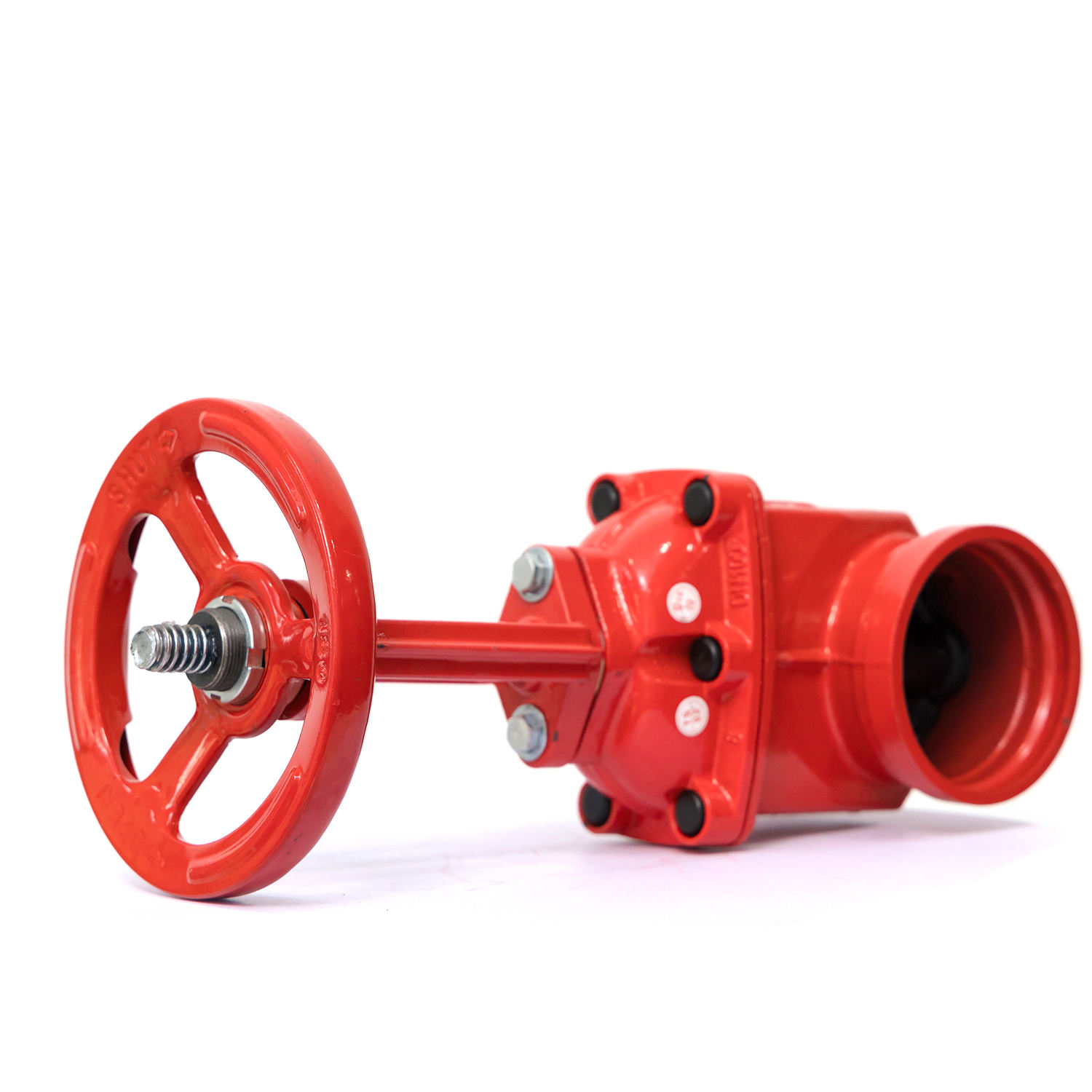

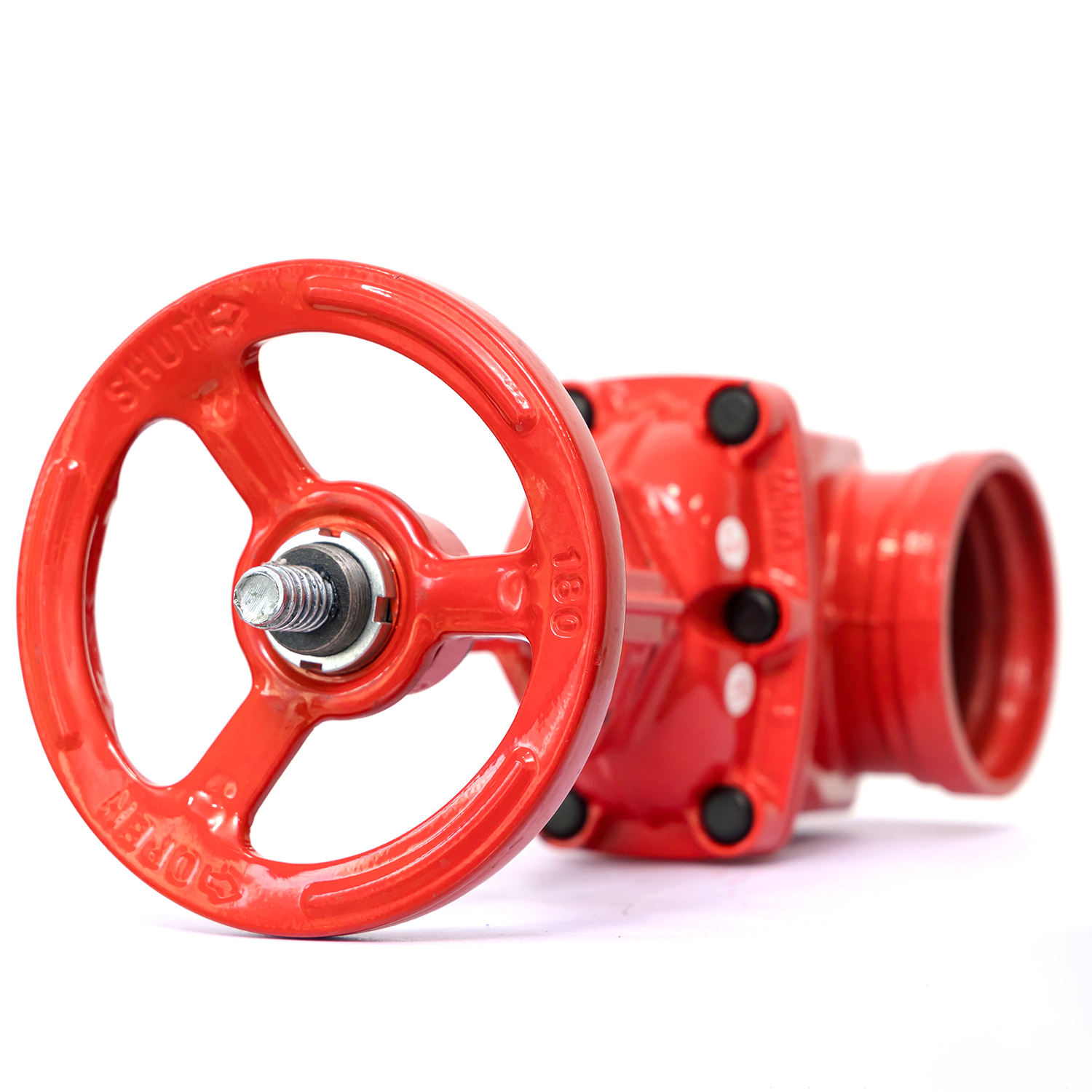

được Van cổng cuối có rãnh OS&Y (Vít ngoài và Yoke) thiết kế để điều khiển bật/tắt đáng tin cậy trong hệ thống phòng cháy chữa cháy, cấp nước và đường ống công nghiệp.
Với thân tăng lên có thể nhìn thấy và các kết nối đầu có rãnh, van này cho phép lắp đặt dễ dàng, chỉ báo vị trí van rõ ràng và hiệu suất đáng tin cậy trong điều kiện áp suất cao.
Với thiết kế ngồi đàn hồi và bề mặt phủ epoxy, nó đảm bảo khả năng bịt kín, chống ăn mòn tuyệt vời và tuổi thọ lâu dài, khiến nó phù hợp cho cả ứng dụng chống cháy và chất lỏng nói chung.
| Kích cỡ |
2''-12'' (DN 50-DN 300)
|
|
| của van cổng OS&Y có rãnh Các bộ phận và vật liệu chính |
Thân hình | Sắt dễ uốn như A536, 65-45-12 |
| Ca bô | Sắt dễ uốn như A536, 65-45-12 | |
| Đĩa nêm đàn hồi | Sắt dễ uốn như A536, 65-45-12 + EPDM | |
| Thân cây | SS304/SS304/SS420/SS431 | |
| ách | Sắt dễ uốn như A536, 65-45-12 | |
| tay quay | Sắt dễ uốn như A536, 65-45-12 | |
| của van cổng OS&Y có mặt bích Các bộ phận và vật liệu chính |
Thân hình | Sắt dễ uốn theo tiêu chuẩn EN-GJS 450-10 |
| Ca bô | Sắt dễ uốn theo tiêu chuẩn EN-GJS 450-10 | |
| Đĩa nêm đàn hồi | Sắt dễ uốn theo tiêu chuẩn EN-GJS 450-10+EPDM | |
| Thân cây | SS304/SS304/SS420/SS431 | |
| ách | Sắt dễ uốn theo tiêu chuẩn EN-GJS 450-10 | |
| tay quay | Sắt dễ uốn theo tiêu chuẩn EN-GJS 450-10 | |
| của van bướm Các bộ phận và vật liệu chính |
Thân hình | Sắt dễ uốn như A536, 65-45-12 |
| Trục | SS431 | |
| Đĩa | Sắt dẻo+EPDM/NBR | |
| Hộp số tín hiệu | Vỏ/vỏ: Sắt dễ uốn | |
| Sâu | Thép carbon hoặc sắt dễ uốn | |
| tay quay | Sắt dễ uốn như A536, 65-45-12 | |
| Giấy chứng nhận | Van chữa cháy | FM/UL |
| van nước | Wras / NSF61 | |
| Tiêu chuẩn | van chữa cháy | UL 262/AWWAC 515,EN11 71,UL 1091/MSS SP-67 |
| van nước | GB/BS5163,DIN3352 F4 DIN F5,JIS,KS 10K,AWWA C515,ANSI | |
| Sự liên quan |
Có rãnh theo AWWA C606, Mặt bích theo ASME B16.1, Mặt bích theo BS EN1092-2
|
|
| Tiêu chuẩn mặt bích |
LỚP 150,PN10/16/25. Bảng D/E/F. 10K/16K/20K
|
|
| Nhiệt độ |
0oC -100oC
|
|
| W.Áp suất |
350psi
|
|
Van cổng cuối có rãnh OS&Y sử dụng cấu trúc nêm ngồi có khả năng đàn hồi , giúp đóng chặt và dòng chảy êm ái khi mở hoàn toàn.
Thiết kế thân tăng cho phép người vận hành xác nhận trực quan xem van đang mở hay đóng, cải thiện độ an toàn vận hành và quản lý hệ thống.
Các kết nối cuối có rãnh cho phép lắp đặt nhanh chóng và an toàn mà không cần hàn hoặc ren, giảm đáng kể thời gian lắp đặt và chi phí nhân công, đặc biệt là trong các dự án quy mô lớn.
 |
 |
 |
 |
Thiết kế thân tăng OS&Y
Cung cấp chỉ dẫn trực quan rõ ràng về vị trí van (mở hoặc đóng), nâng cao độ an toàn khi vận hành.
Mô-men xoắn vận hành thấp
Được thiết kế để vận hành trơn tru, yêu cầu mô-men xoắn thấp hơn trong khi vẫn duy trì hiệu suất áp suất cao.
Khả năng chịu áp suất cao
Thích hợp với áp suất làm việc lên tới PN25 , đảm bảo hiệu suất ổn định trong các hệ thống đòi hỏi khắt khe.
Miếng đệm phía trên có thể thay thế dưới áp suất
Các bộ phận bịt kín phía trên có thể được thay thế trong khi đường ống đang được cấp nước, giảm thiểu thời gian ngừng hoạt động.
Lỗ khoan đầy đủ, đường dẫn dòng chảy thẳng
Khi mở hoàn toàn, cổng hoàn toàn rời khỏi kênh dòng chảy, làm giảm lực cản dòng chảy và ngăn chặn sự tích tụ mảnh vụn.
Lớp phủ Epoxy bền
Cả bề mặt bên trong và bên ngoài đều được phủ bằng bột epoxy chất lượng cao, mang lại độ phủ đồng đều và tăng cường khả năng chống ăn mòn.
Lớp phủ an toàn và vệ sinh
Lớp phủ epoxy hỗ trợ sử dụng trong các ứng dụng liên quan đến nước uống, đồ uống, chế biến thực phẩm và hệ thống dược phẩm.
Hệ thống phòng cháy chữa cháy (mạng lưới chữa cháy phun nước và phun nước)
Hệ thống cấp và phân phối nước
Hệ thống đường ống công nghiệp
Dự án thương mại và cơ sở hạ tầng
Đường ống nước giải khát, chế biến thực phẩm và dược phẩm
Phòng cơ khí và trạm bơm
Nhà máy sản xuất
 |
 |
 |
 |
 |
 |
Câu hỏi thường gặp
Câu 1: OS&Y có nghĩa là gì?
Trả lời: OS&Y là viết tắt của Vít bên ngoài và Yoke , cho biết thân van sẽ nhô lên bên ngoài khi van mở, cho phép xác nhận dễ dàng bằng hình ảnh về trạng thái van.
Câu 2: Ưu điểm của kết nối đầu có rãnh là gì?
Trả lời: Các đầu có rãnh cho phép lắp đặt nhanh chóng mà không cần hàn hoặc ren, giảm thời gian lắp đặt và đơn giản hóa việc bảo trì hoặc thay thế.
Câu 3: Van này có phù hợp với hệ thống phòng cháy chữa cháy không?
Đ: Vâng. Van cổng cuối có rãnh OS&Y được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy nhờ chỉ báo đóng/mở rõ ràng và hiệu suất ngắt đáng tin cậy.
Q4: Van có thể hoạt động dưới áp suất cao không?
Đ: Vâng. Van được thiết kế để xử lý áp suất làm việc lên tới PN25, đảm bảo hoạt động ổn định trong các điều kiện khắt khe.
Câu hỏi 5: Có thể thực hiện bảo trì mà không cần tắt hệ thống không?
Trả lời: Các bộ phận bịt kín phía trên có thể được thay thế trong khi hệ thống vẫn chịu áp lực nước, giúp giảm thời gian ngừng hoạt động của hệ thống.
Câu hỏi 6: Van có phù hợp với các ứng dụng liên quan đến nước uống hoặc thực phẩm không?
Đ: Vâng. Bề mặt bên trong được phủ epoxy giúp chống ăn mòn và hỗ trợ sử dụng trong các ứng dụng nước uống, đồ uống, thực phẩm và dược phẩm.
