نمای کلی

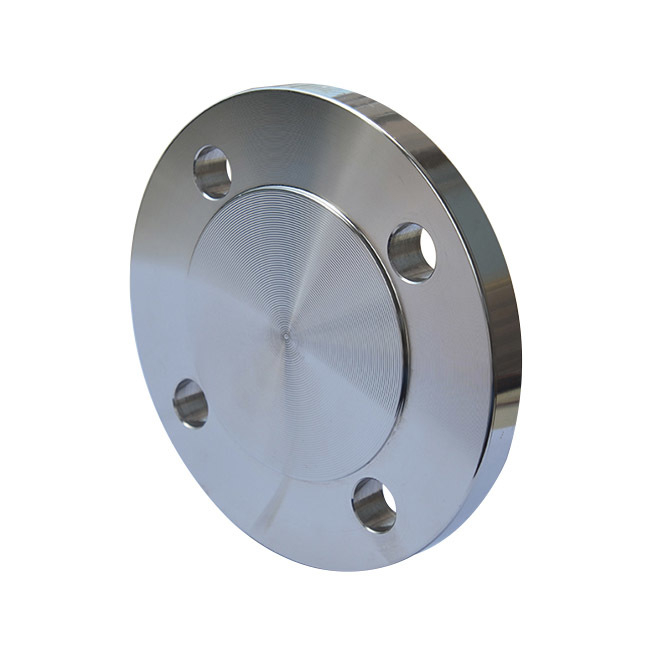

BS 10 Blank Plate / Blind Flange مطابق با استاندارد بریتانیا BS 10 ساخته شده است که برای آب بندی انتهای خط لوله، شیر یا دهانه مخزن تحت فشار طراحی شده است.
بدون سوراخ مرکزی، صفحه خالی یک بسته ایمن و مقاوم در برابر فشار را فراهم می کند که امکان جداسازی سیستم، آزمایش فشار و گسترش خط لوله در آینده را فراهم می کند.
فلنج های خالی BS 10 به طور گسترده در تامین آب، حفاظت در برابر آتش، تهویه مطبوع، نفت و گاز و سیستم های لوله کشی صنعتی عمومی ، به ویژه در انگلستان، آفریقا، خاورمیانه و سایر بازارهای مشترک المنافع استفاده می شود..
یک فلنج صفحه خالی BS 10 صفحه فولادی دایره ای جامد با سوراخ های پیچ و مهره به طور مساوی برای مطابقت با فلنج های BS 10 با همان رتبه جدول است.
استاندارد: BS 10
نوع: صفحه خالی / فلنج کور (BL)
جداول موجود: جدول D / جدول E / جدول F / جدول H
محدوده اندازه: DN15 – DN600
فولاد کربنی: فولاد ملایم، ASTM A105، Q235 (یا معادل آن)
فولاد ضد زنگ: SS304 / 304L / SS316 / 316L
صورت صاف (FF)
سطح آب بندی ماشینکاری شده در صورت نیاز
روغن ضد زنگ
نقاشی سیاه
نقاشی زرد
گالوانیزه گرم (اختیاری)
| شماره مدل: | BS10 |
| استاندارد: | میز کور BS10 D/E /F/H فلنج |
| نام محصول: | فلنج کور |
| مواد: | Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L |
| فشار: | جدول D/E /F/H |
| تکنیک ها: | جعلی |
| اتصال: | جوشکاری |
| ضد زنگ سطحی: | روغن سبک ضد زنگ، پوشش رنگ سیاه، پوشش رنگ زرد یا پوشش رنگ قرمز، گالوانیزه (گالوانیزه گرم یا گالوانیزه سرد یا الکتروگالوانیزه) |
| گواهی: | ISO، CE، PED، BV، KS |
 |
فرآیند تولید فلنج
ویترین کارخانه
 |
 |
 |
 |
 |
 |
برای اطمینان از عملکرد ایمن و آب بندی مطمئن، مراحل زیر را دنبال کنید:
بررسی مشخصات
تأیید کنید اندازه، رتبه جدول (D/E/F/H)، مواد و الگوی پیچ مطابق با فلنج جفت شونده است.
سطوح فلنج را بررسی کنید
مطمئن شوید که سطوح آب بندی تمیز، صاف و عاری از خراش یا آوار هستند.
انتخاب واشر مناسب
مواد واشر را بر اساس فشار، دما و محیط سرویس
(لاستیک، CNAF، PTFE یا واشر زخم مارپیچی) انتخاب کنید.
سوراخهای پیچ را تراز کنید
فلنج صفحه خالی را دقیقاً در مقابل فلنج جفت قرار دهید.
پیچ و مهره ها را به طور یکنواخت ببندید
از دنباله سفت شدن متقاطع استفاده کنید و گشتاور را به تدریج و یکنواخت اعمال کنید.
تست نشتی و فشار
پس از نصب، تست هیدرواستاتیک یا پنوماتیک را برای تایید یکپارچگی آب بندی انجام دهید.
توجه: همیشه مقادیر گشتاور توصیه شده و دستورالعمل های سازنده واشر را دنبال کنید.
سوالات متداول
Q1: تفاوت بین صفحه خالی و فلنج کور چیست؟
در برنامه های BS 10، اصطلاحات اغلب به جای هم استفاده می شوند. هر دو به یک فلنج جامد اشاره دارند که برای بستن انتهای خط لوله استفاده می شود.
Q2: آیا می توان از صفحات خالی BS 10 به طور دائم استفاده کرد؟
بله مناسب هستند . ایزوله موقت و هم برای بسته شدن دائمی خط لوله بسته به طراحی سیستم، هم برای
Q3: چگونه بین جدول D، E، F یا H انتخاب کنم؟
انتخاب بستگی به فشار عملیاتی، دما و کاربرد دارد . جداول بالاتر نشان دهنده قابلیت فشار بالاتر است.
Q4: آیا فلنج های خالی BS 10 با فلنج های EN 1092 یا ANSI قابل تعویض هستند؟
فلنج های شماره BS 10 از نظر ابعاد و الگوهای پیچ متفاوت هستند و به طور مستقیم قابل تعویض نیستند . با استانداردهای EN یا ANSI
Q5: آیا اندازه ها یا پوشش های سفارشی در دسترس هستند؟
بله ابعاد، مواد، پوششها و مارکهای سفارشی در صورت درخواست قابل ارائه است.
