بررسی اجمالی محصول

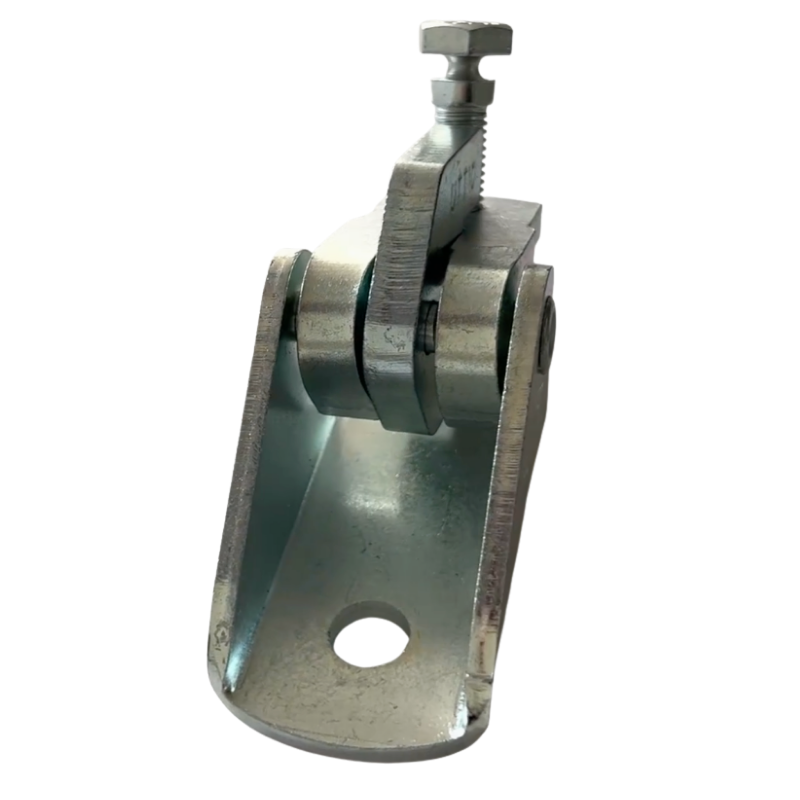

این محصول یک اتصال سازه ای است که در سیستم های مهار لوله های لرزه ای استفاده می شود. در نظر گرفته شده است که اعضای مهاربند نوسانی را به ساختار نگهدارنده متصل کند و در عین حال امکان حرکت چرخشی را برای تراز آسان تر در میدان فراهم کند. پیکربندی گردان جهانی به نصابان کمک می کند تا زاویه مهاربند را به طور موثرتری تنظیم کنند و نصب را در جایی که طرح لوله یا جهت پشتیبانی متفاوت است ساده می کند.
معمولاً در لولهکشی اسپرینکلر آتش نشانی، لولهکشی HVAC، سیستمهای لوله مکانیکی، و سایر شبکههای لوله معلق که در آنها حفاظت لرزهای مورد نیاز است، استفاده میشود. اتصال برای استفاده با استانداردهای رایج لوله فولادی طراحی شده است و می تواند از کاربردهای مهاربندی برای اندازه لوله تا 8 اینچ پشتیبانی کند. بدنه از مواد فلزی بادوام ساخته شده و با محافظ الکتروگالوانیزه برای مقاومت در برابر خوردگی بهتر ساخته شده است.
پارامترهای محصول
| مورد | توضیحات |
|---|---|
| نام محصول | ضمیمه مهاربند چرخشی چرخشی جهانی |
| نوع محصول | پیوست ساختار |
| برنامه | مهاربندهای لرزه ای برای سیستم های لوله کشی |
| استفاده معمولی | حفاظت در برابر آتش، HVAC، لوله کشی، لوله کشی مکانیکی |
| استانداردهای لوله | Sch10, Sch40, GB/T 3091, JIS G3454 |
| محدوده اندازه لوله | تا 8' |
| سوراخ پیچ | سوراخ 1/2' یا سوراخ پیچ M12 |
| مواد اصلی | قطعات آهن و فولاد کربن QT450 |
| پایان سطح | الکترو گالوانیزه |
| گواهینامه ها | UL / FM / CE |
مکانیزم چرخشی اجازه می دهد تا اتصال در حین نصب بچرخد و به نصابان کمک می کند تا به طور موثر تر به ترازبندی مناسب مهاربندها دست یابند.
این محصول به گونه ای طراحی شده است که یک اتصال پایدار بین مهاربند لرزه ای و سازه ساختمان ایجاد کند و مهار سیستم را در برابر حرکت جانبی بهبود بخشد.
این برای استفاده در سیستم های مهاربندی نوسان لوله که در آن مقاومت در برابر لرزش و اختلالات لرزه ای مورد نیاز است در نظر گرفته شده است.
روکش الکترو گالوانیزه به بهبود دوام در محیط های خدمات داخلی کمک می کند.
سیستم های لوله کشی آبپاش آتش نشانی
سیستم های پشتیبانی لوله HVAC
سیستم های لوله کشی مکانیکی
تاسیسات لوله کشی
ساختمان های تجاری و صنعتی که نیاز به مهار لرزه ای دارند
از آن برای اتصال مجموعه مهاربندهای لرزه ای به سازه ساختمان استفاده می شود که به مهار لوله های معلق در برابر حرکت جانبی و اختلالات لرزه ای کمک می کند.
معمولاً در لوله کشی های حفاظت در برابر آتش، سیستم های HVAC، خطوط لوله کشی و تاسیسات لوله کشی مکانیکی استفاده می شود.
طراحی چرخشی امکان تنظیم زاویه را در حین نصب فراهم می کند، تراز میدان را آسان تر می کند و انعطاف پذیری نصب را بهبود می بخشد.
طبق کاتالوگ برای سیستم های لوله کشی Sch10، Sch40، GB/T 3091 و JIS G3454 مناسب است .
در برگه محصول ذکر شده است که برای سایز لوله تا 8 اینچ مناسب است.
کاتالوگ آهن داکتیل QT450 را به همراه قطعات فولاد کربنی فهرست می کند.
این محصول با روکش الکترو گالوانیزه برای مقاومت در برابر خوردگی نشان داده شده است.
بله. این نوع اتصال سازه معمولاً در سیستم های مهاربندی لرزه ای برای لوله کشی اسپرینکلر آتش نشانی استفاده می شود.
کاتالوگ سوراخ 1/2' یا پیکربندی سوراخ پیچ M12 را نشان می دهد .
بله. صفحه کاتالوگ علامت های UL / FM / CE را برای این نوع محصول نشان می دهد. مطابق با الزامات پروژه همچنان باید انطباق نهایی تایید شود.
