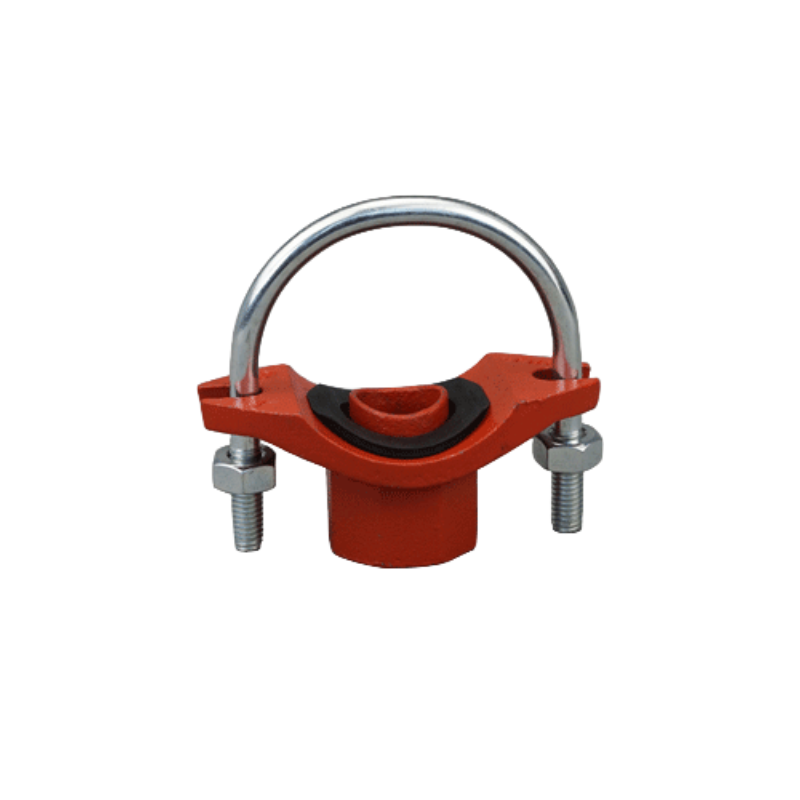

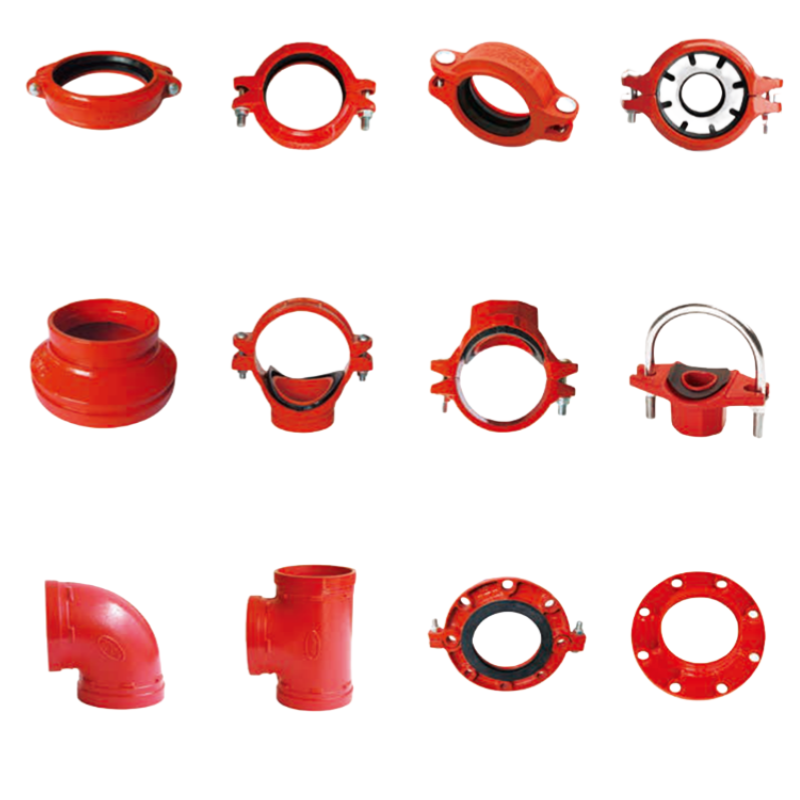

سه راهی مکانیکی U-bolt

نمای کلی

سه راهی مکانیکی U-bolt یک اتصال لوله مدولار است که با مونتاژ بدنه های بالایی دو سه راهی مکانیکی ایجاد می شود. این پیکربندی یک راه حل انشعاب چهار طرفه انعطاف پذیر برای سیستم های لوله کشی شیاردار فراهم می کند. در سناریوهای نصب خاص، می تواند به عنوان یک جایگزین موثر برای یک متقاطع کاهش دهنده سنتی عمل کند، به خصوص زمانی که سهولت نصب و سازگاری سیستم مورد نیاز است.

توضیحات محصول

یک چای مکانیکی U-bolt به یک خط لوله اصلی اجازه می دهد تا از طریق روش بستن مکانیکی به چهار جهت تقسیم شود. اتصالات مستقیماً روی لوله اصلی نصب می شود، در حالی که خروجی های انشعاب با استفاده از انتهای شیاردار متصل می شوند. این طراحی نیاز به برش، جوش یا نصب اتصالات متعدد را از بین می برد و رویکردی عملی و کارآمد برای طرح های پیچیده خطوط لوله ارائه می دهد.
ترکیب‌های مختلف مونتاژ امکان ایجاد اتصالات انشعابی مساوی یا کاهش‌یافته را فراهم می‌کند و نیازهای سیستمی متنوع را برآورده می‌کند.

اندازه ها:	خروجی رزوه‌دار DN40–DN250 (1½″–10″)
مواد:	ASTM A536,GRADE 65-45-12,QT450-10
موضوعات:	ASME B1.20.1، ISO 7-1، BS21، BSPT، NPT، GB 7306
درمان سطحی:	رنگ آمیزی الکتروفورتیک، آبکاری شده، اپوکسی، گالوانیزه گرم

زمانبندی فشار هوا و نگهداری فشار
نه	اندازه	فشار	زمان حفظ فشار است			تذکر دهید
1	≤DN50	≥0.5MPa	≥5 ثانیه			فشار هوا
2	>DN50~DN350	≥0.5MPa	≥10 ثانیه			فشار هوا
3	>DN350	1.5 برابر فشار کاری نامی	5 دقیقه			فشار آب

واشر لاستیکی
نام	توصیه شده رسانه کاربردی	استانداردهای مرتبط	توصیه شده دمای برنامه محدوده
E: EPDM	تامین آب، زهکشی، فاضلاب، هوا با دمای معمولی، اسید ضعیف و قلیایی ضعیف	GB5135.11	-30℃~+130℃
		GB/T 21873	-22 درجه فارنهایت ~ + 266 درجه فارنهایت
	تامین مداوم آب گرم 110 ℃	GB/T 27572
D: نیتریل	نفت، روغن نباتی، روغن معدنی	GB5135.11	-20℃~+80℃
		GB/T 23658	-4 درجه فارنهایت ~ + 176 درجه فارنهایت
S:SIUCON	آب آشامیدنی	GB/T 28604	-40℃~+180℃
	هوای خشک با دمای بالا و برخی با دمای بالا مواد شیمیایی	GB5135.11	-40 درجه فارنهایت ~ + 356 درجه فارنهایت
F: فلوئور	اسید، محلول قلیایی، و روغن روان کننده داغ	HG/T 2181	-20℃~+180 درجه
			-4 درجه فارنهایت ~ + 356 فارنهایت
V: نئوپرن	آب دریا		'-20°℃~+100℃ -4°F~+212°F

اسمی اندازه mm/n	لوله OD mm/in	کاری فشار PSI/MPa	اندازه پیچ U	ابعاد L mm/in				برش سوراخ ابعاد
			شماره - اندازه میلی متر	Φ	L	ک	اچ
50x25 2x1	60.3x33.7 2.375x1.327	300 2.07	2-M10x55	75 2.953	116 4.567	64 2.520	72 2.835	38 1.496
50x32 2x1-1/4	60.3x42.4 2.375x1.669	300 2.07	2-M10x55	75 2.953	116 4.566	65 2.559	72 2.835	46 1.811
50x40 2x1-1/2	60.3x48.3 2.375x1.900	300 2.07	2-M10x55	75 2.953	116 4.566	65 2.559	72 2.835	46 1.811
65x25 2-1/2/x1	73x33.7 2.874x1.327	300 2.07	2-M12x60	93 3.661	136 5.354	80 3.150	77 3.031	38 1.496
65x32 2-1/2/x1-1/4	73x42.4 2.874x1.669	300 2.07	2-M12x60	93 3.661	136 5.354	80 3.150	83 3.268	46 1.811
65x40 2-1/2/x1-1/2	73x48.3 2.874x1.900	300 2.07	2-M12x60	93 3.661	136 5.354	80 3.150	83 3.268	51 2.007
65x25 2-2/1x1	76.1x33.7 2.996x1.327	300 2.07	2-M12x60	102 4.016	144 5.669	78 3.071	77 3.031	38 1.496
65x32 2-1/2x1-1/4	76.1x42.4 2.996x1.669	300 2.07	2-M12x60	102 4.016	144 5.669	78 3.071	83 3.267	46 1.811
65x40 2-1/2/x1-1/2	76.1x48.3 2.996x1.900	300 2.07	2-M12x60	102 4.016	144 5.669	78 3.071	83 3.267	51 2.077
80x25 3x1	88.9x33.7 3.500x1.327	300 2.07	2-M12x65	114 4.488	152 5.984	83 3.268	77 3.031	39 1.496
80x32 3x1-1/4	88.9x42.4 3.500x1.669	300 2.07	2-M12x65	114 4.488	152 5.984	85 3.346	83 3.268	46 1.811
80x40 3x1-1/2	88.9x48.3 3.500x1.900	300 2.07	2-M12x65	114 4.488	152 5.984	85 3.346	93 3.661	51 2.007
80x50 3x2	88.9x60.3 3.500x2.375	300 2.07	2-M12x65	114 4.488	152 5.984	85 3.346	99 3.898	61 2.402
80x65 3x2-1/2	88.9×73 3.500x2.874	300 2.07	2-M12x65	114 4.488	152 5.984	85 3.346	99 3.898	81 3.189
80x65 3x2-1/2	88.9x76 3.500x2.996	300 2.07	2-M12x65	114 4.488	152 5.984	85 3.346	99 3.898	81 3.189
100x25 4x1	114.3x33.7 4.500x1.327	300 2.07	2-M12x65	140 5.512	180 7.187	97 3.819	77 3.031	38 1.496
100×32 4x1-1/4	114.3x42.4 4.500x1.669	300 2.07	2-M12x65	140 5.512	180 7.187	97 3.819	83 3.268	46 1.811
100x40 4x1-1/2	114.3x48.3 4.500x1.900	300 2.07	2-M12x65	140 5.512	180 7.187	98 3.858	92 3.622	51 2.007
100x50 4x2	114.3x60.3 4.500x2.375	300 2.07	2-M12x65	140 5.512	180 7.087	99 3.898	98 3.858	61 2.402
100x65 4x2-1/2	114.3x73 4.500x2.874	300 2.07	2-M12x65	140 5.512	180 7.087	99 3.898	122 4.803	81 3.189
100x65 4x2-1/2	114.3x76.1 4.500x2.996	300 2.07	2-M12x65	140 5.512	180 7.087	99 3.898	122 4.803	81 3.189
100x80 4x3	114.3x88.9 4.500x3.500	300 2.07	2-M12x65	140 5.512	180 7.087	98 3.858	123 4.843	86 3.386
125x50 5x2	139.7x60.3 5.500x2.375	300 2.07	2-M16x75	168 6.614	220 8.661	112 4.409	99 3.819	61 2.402
125×65 5x2-1/2	139.7x76.1 5.500x2.996	300 2.07	2-M16x75	168 6.614	220 8.661	112 4.409	122 4.409	81 3.189
125x80 5x3	139.7x88.9 5.500x3.500	300  2.07	2-M16x75	168 6.614	220 8.661	113 4.449	136 5.354	86 3.386
150x65 6x2-1/2	159.0x76.1 6.260x2.996	300  2.07	2-M16×85	187 7.362	237 9.331	121 4.764	122 4.409	81 3.189
150x80 6x3	159.0x88.9 6.260x3.500	300  2.07	2-M16x85	187 7.362	237 9.331	121 4.764	136 5.354	86 3.386
150x100 6x4	159.0x108.0 6.260x4.252	300  2.07	2-M16x85	187 7.362	237 9.331	125 4.921	158 6.220	114 4.488
150x100 6x4	159.0x114.3 6.260x4.500	300  2.07	2-M16x85	187 7.362	237 9.331	125 4.921	158 6.220	114 4.488
150x50 6x2	165.1x60.3 6.500x2.375	300  2.07	2-M16x85	194 7.638	247 9.724	123 4.842	99 3.898	61 2.402
150x65 6x2-1/2	1651x76.1 6.500x2.996	300  2.07	2-M16x85	194 7.638	247 9.724	123 4.842	123 4.843	81 3.189
150x80 6x3	165.1x88.9 6.500×3.500	300  2.07	2-M16x85	194 7.638	247 9.724	125 4.921	136 5.354	86 3.389
150x100 6x4	165.1x114.3 6.500x4.500	300  2.07	2-M16x85	194 7.638	247 9.724	125 4.921	158 6.220	114 4.488
150x25 6x1	168.3x33.7 6.625x1.327	300  2.07	2-M16x85	198 7.795	248 9.764	125 4.921	79 3.110	38 1.496
50x32 6x1-1/4	168.3x42.4 6.625x1.669	300  2.07	2-M16x85	198 7.795	248 9.764	125 4.921	84 3.701	46 1.811
150x40 6x1-1/2	168.3x48.3 6.625x1.900	300  2.07	2-M16x85	198 7.795	248 9.764	125 4.921	94 3.701	51 2.007
150x50 6x2	168.3x60.3 6.625x2.375	300  2.07	2-M16x85	198 7.795	248 9.764	125 4.921	99 3.898	61 2.401
150x65 6x2-1/2	168.3x73 6.625x2.874	300  2.07	2-M16x85	198 7.795	248 9.764	128 5.039	122 4.409	81 3.189
150x65 6x2-1/2	168.3x76.1 6.625x2.996	300  2.07	2-M16x85	198 7.795	248 9.764	128 5.039	122 4.409	81 3.189
150x80 6x3	168.3x88.9 6.625x3.500	300  2.07	2-M16x85	198 7.795	248 9.764	130 5.118	136 5.354	86 3.385
50x100 6x4	168.3x114.3 6.625x4.500	300  2.07	2-M16×85	198 7.795	248 9.764	128 5.039	157 6.181	114 4.488
200x65 8x2-1/2	216x76.1 8.504x2.996	300  2.07	2-M16x100	247 9.724	302 11.890	150 5.906	127 5.000	81 3.189
200x50  8x2	219.1x60.3 8.625x2.375	300  2.07	2-M16x100	250 9.843	302 11.890	152 5.984	99 3.898	61 2.402
200x65 8x2-1/2	219.1x73 8.625x2.874	300  2.07	2-M16x100	250 9.843	302 11.890	152 5.984	130 5.118	81 3..189
200x65 8x2-1/2	219.1x76.1 8.625x2.996	300  2.07	2-M16x100	250 9.843	302 11.890	152 5.984	130 5.118	81 3.189
200x80 8x3	2191x88.9 8.625x3.500	300  2.07	2-M16x100	250 9.843	302 11.890	152 5.984	137 5.394	86 3.386
200x100 8x4	219.1x114.3 8.625x4.500	300  2.07	2-M16x100	250 9.843	304 11.969	153 6.024	162 6.378	114 4.488
200x150 8x6	219.1x168.3 8.625x6.625	300  2.07	2-M16x100	250 9.843	304 11.969	158 6.850	210 8.425	160 6.299
250*65 10*2-1/2	273.0*73 10.748*2.874	300  2.07	2-M22*130	307 12.087	376 14.803	186 7.323	131 5.157	81 3.189
250*100 10*4	273.0*114.3 10.748*4.500	300  2.07	2-M22*130	307 12.087	376 14.803	186 7.323	161 6.339	144 4.488

دستورالعمل نصب برای سه راهی مکانیکی رزوه دار و شیاردار

1. کوپلینگ سفت و انعطاف پذیر را بیرون بیاورید سطح آب بندی واشر را در فاصله 16 میلی متری سوراخ تمیز کنید و سطح آب بندی را به صورت بصری برای عیوبی که ممکن است مانع از آب بندی مناسب واشر شود بررسی کنید. سوراخ را روی خط جوش سوراخ نکنید.		2. کوپلینگ سفت و انعطاف پذیر را جدا کنید اگر هر گونه سوراخ یا خراش در سوراخ لوله وجود دارد ، لطفاً آنها را قبل از مونتاژ بردارید تا از واشر محافظت کنید و از نشتی جلوگیری کنید.		3. آماده سازی لوله واشر را در محفظه خروجی قرار دهید و مطمئن شوید که زبانه در واشر با فرورفتگی های زبانه در محفظه مطابقت دارد. محفظه خروجی را روی سوراخ لوله تراز کنید و مطمئن شوید که یقه محل در سوراخ لوله است.			4. واشر را روغن کاری کنید .
5. نصب واشر به طور متناوب و به طور مساوی مهره ها را با گشتاور پیچ مشخص شده سفت کنید.		6. نصب مسکن باید در دو طرف شکاف های یکنواخت بین محفظه های بالا و پایین وجود داشته باشد .

سوالات متداول

Q1: صلیب مکانیکی شیاردار برای چه استفاده می شود؟
پاسخ: برای تقسیم خط لوله اصلی به چهار اتصال شاخه شیاردار با استفاده از روش بستن مکانیکی استفاده می شود.

Q2: آیا می تواند جایگزین صلیب کاهنده سنتی شود؟
پاسخ: بله، در برنامه های خاص بسته به اندازه لوله و طراحی سیستم می تواند به عنوان یک جایگزین عمل کند.

Q3: آیا نصب نیاز به جوش یا برش لوله دارد؟
A: خیر. اتصالات به صورت مکانیکی متصل است و نیاز به جوش یا برش را از بین می برد.

Q4: آیا ترکیب اندازه های مختلف موجود است؟
ج: بله. پیکربندی‌های مختلفی امکان‌پذیر است، از جمله ترتیبات شاخه‌های برابر و کاهش‌دهنده.

Q5: آیا برای تغییرات یا گسترش سیستم مناسب است؟
ج: بله. طراحی مکانیکی و شیاردار آن، آن را برای ارتقاء، مقاوم سازی و کارهای تعمیر و نگهداری ایده آل می کند.
