شیر پروانه ای در سیستم های حفاظتی آب، تهویه مطبوع و آتش نشانی چگونه کار می کند؟

شیر پروانه ای یک شیر یک چهارم چرخشی است که برای باز کردن، بستن یا تنظیم جریان آب، هوا، گاز و سایر سیالات در یک سیستم خط لوله استفاده می شود. با چرخاندن یک دیسک در داخل لوله کار می کند. هنگامی که دیسک موازی با جریان است، دریچه باز است. وقتی دیسک 90 درجه بچرخد، دریچه بسته است.

به دلیل ساختار فشرده، وزن سبک، عملکرد سریع و طراحی مقرون به صرفه، شیرهای پروانه ای به طور گسترده در سیستم های HVAC، خطوط لوله حفاظت از آتش، تامین آب، آبیاری، تصفیه خانه های آب و پروژه های لوله کشی صنعتی استفاده می شوند.

MaitoLead انواع مختلفی از شیرهای پروانه ای از جمله شیرهای پروانه ای نوع ویفری، تیغه ای، نوع فلنجی و شیر پروانه ای شیاردار را عرضه می کند. گزینه هایی مانند بدنه چدن انعطاف پذیر، صندلی EPDM یا NBR، دیسک فولادی ضد زنگ، عملکرد اهرمی، عملکرد چرخ دنده حلزونی، درجه بندی فشار PN10، PN16 و 150LB را می توان با توجه به نیاز پروژه انتخاب کرد.

در این مقاله نحوه عملکرد شیر پروانه ای، اجزای اصلی، انواع متداول، روش های فعال سازی، مزایا و نحوه انتخاب شیر پروانه ای مناسب برای سیستم خط لوله را توضیح خواهیم داد.

خوراکی های کلیدی

• یک شیر پروانه ای می تواند متوقف شود یا اجازه دهد مایع یا گاز جریان یابد. دستگیره را فقط یک ربع می چرخانید. دریچه کوچک و سبک است. به راحتی در مکان هایی با فضای کمی قرار می گیرد. شیرهای پروانه ای قطعات زیادی ندارند. آنها نیاز به تعمیر زیادی ندارند، بنابراین هزینه کمتری دارند. می توانید از شیرهای پروانه ای برای روشن یا خاموش کردن جریان استفاده کنید. همچنین می توانید از آنها برای کنترل میزان جریان استفاده کنید. انواع مختلف محرک وجود دارد. اینها شامل دستی، برقی و پنوماتیکی است. این به شما راه های بیشتری برای استفاده از شیر می دهد. انتخاب مواد مناسب برای شیر مهم است. این کمک می کند که شیر دوام طولانی داشته باشد و در بسیاری از مصارف ایمن بماند. شیرهای پروانه ای در بسیاری از صنایع مورد استفاده قرار می گیرند. اینها شامل سیستم های تصفیه آب، نفت و گاز و سیستم های HVAC است. دانستن نحوه عملکرد شیرهای پروانه ای به شما کمک می کند تا بهترین را برای نیازهای خود انتخاب کنید.

مبانی شیر پروانه ای

شیر پروانه ای چیست

الف شیر پروانه ای به شما کمک می کند مایعات یا گازهای موجود در لوله ها را کنترل کنید. دارای یک دیسک گرد است که در داخل لوله می چرخد. وقتی دسته را حرکت می دهید، دیسک یک چهارم دور می چرخد. این به شما امکان می دهد جریان را به سرعت باز یا بسته کنید. همچنین می توانید دیسک را در قسمتی بچرخانید تا مقداری مایع از آن عبور کند. این به شما کمک می کند میزان جریان را تغییر دهید. طراحی ساده است، بنابراین استفاده و تعمیر آن آسان است. مردم از شیرهای پروانه ای استفاده می کنند. در جاهایی که فضای زیادی وجود ندارد همچنین زمانی که نیاز دارید شیر را به سرعت باز یا بسته کنید، خوب هستند.

نکته: ای شیر پروانه هم برای کارهای روشن و هم برای کنترل جریان کار می کند. این باعث می شود برای بسیاری از سیستم ها گزینه خوبی باشد.

در اینجا جدولی وجود دارد که نشان می دهد که چگونه یک شیر پروانه ای با سایر شیرها متفاوت است:

ویژگی ها و مزایای کلیدی

در مورد استفاده از چیزهای خوبی وجود دارد شیر پروانه ای . طرح کوچک و سبک است، بنابراین می توانید آن را در نقاط تنگ قرار دهید. شما در هزینه صرفه جویی می کنید زیرا هزینه کمتری دارد و قطعات کمتری دارد. فقط با یک ربع چرخش می توانید آن را سریع باز یا ببندید. اگر نیاز به تغییر مکرر جریان دارید، این کار مفید است. همچنین می توانید آن را برای کار با کنترل از راه دور تنظیم کنید.

در اینجا جدولی وجود دارد که ویژگی ها و مزایای اصلی را نشان می دهد:

برنامه های کاربردی رایج

می بینید چون خوب کار می کنند. شیرهای پروانه ای را خیلی جاها در گیاهان آبی، آنها آب و مواد شیمیایی را کنترل می کنند. پالایشگاه های نفت و گاز از آنها برای مایعات و گازها استفاده می کنند. نیروگاه ها از آنها برای بخار و آب خنک کننده استفاده می کنند. همچنین آنها را در تهویه مطبوع، کارخانه های شیمیایی و کارخانه های غذا و نوشیدنی پیدا می کنید. این شیرها به شما کمک می کنند تا جریان را در لوله ها کنترل، متوقف یا مسدود کنید.

برخی از کاربردهای رایج عبارتند از:

• خنک کننده هوا، آب و گازها

• خدمات دوغاب و وکیوم

• سرویس با فشار و دمای بالا

• کاربردهای هوا یا گاز فشرده

• تنظیم و جداسازی جریان

• جلوگیری از جریان برگشتی

در کارخانه های غذا، نوشیدنی و دارو، مردم شیرهای پروانه ای را انتخاب می کنند، زیرا تمیز کردن آنها آسان است. آنها همچنین قوانین بهداشتی را رعایت می کنند. حدود 30 درصد از کارهای کنترل سیال در کارخانه های آب و فاضلاب از این شیر استفاده می کنند. شما می توانید روی یک شیر پروانه ای حساب کنید تا در بسیاری از سیستم ها به خوبی کار کند.

اجزای شیر پروانه ای

برای اینکه بدانیم چگونه یک شیر پروانه ای کار می کند ، باید در مورد قطعات اصلی آن اطلاعات کسب کنید. هر بخش وظیفه ای برای کمک به کنترل جریان و ایمن نگه داشتن چیزها دارد.

دیسک و ساقه

دیسک و ساقه بسیار مهم هستند. دیسک در وسط لوله قرار می گیرد. وقتی دسته را می چرخانید، ساقه دیسک را می چرخاند. دیسک می تواند مسدود کند یا اجازه دهد مایع از آن عبور کند. ساقه دیسک را به محرک متصل می کند. این کمک می کند تا دیسک به راحتی حرکت کند.

مواد دیسک

شما می توانید از بسیاری از مواد دیسک انتخاب کنید. این ماده نحوه کنترل فشار، مواد شیمیایی و گرما را تغییر می دهد. دیسک های فولادی زنگ نزنند و در مکان های سخت کار می کنند. دیسک های فولادی آلیاژی می توانند گرمای بالا و مواد شیمیایی قوی را تحمل کنند. برخی از دیسک‌ها دارای پوشش‌های ویژه‌ای برای جلوگیری از سایش و تمیز کردن آن‌ها هستند.

نکته: مواد دیسک را برای شرایط سیال و سیستم خود انتخاب کنید. این به شیر پروانه ای شما کمک می کند تا دوام بیشتری داشته باشد.

عملکرد ساقه

ساقه دیسک را به محرک متصل می کند. نیرو می فرستد تا بتوانید شیر را باز یا ببندید. ساقه باید محکم و صاف باشد تا از نشتی جلوگیری کند و به حرکت دیسک کمک کند. یک ساقه خوب به دیسک کمک می کند تا روی صندلی محکم شود. این نشت را دور نگه می دارد و سیستم شما را ایمن نگه می دارد.

• دیسک هنگام بسته شدن صندلی را فشار می دهد تا مهر و موم شود.

• ساقه به دیسک اجازه می دهد تا باز یا بسته شود.

• دیسک 90 درجه می چرخد ​​تا جریان را تغییر دهد.

• شکل دیسک نحوه حرکت مایع و کاهش فشار را تغییر می دهد.

بدنه و صندلی

را بدن همه قسمت ها را کنار هم نگه می دارد. بدنه ها می توانند چدن شکل پذیر، فولاد ضد زنگ یا فولاد چدنی باشند. چدن داکتیل محکم است و خم می شود، بنابراین برای لوله های آب خوب است. فولاد ضد زنگ برای مواد غذایی و مشاغلی که زنگ زدگی زیادی دارند بهترین است. فولاد ریخته گری سخت است و ممکن است برای کارهای سخت نیاز به پوشش داشته باشد.

نشیمنگاه جایی است که شیر آب بندی می شود. می توانید صندلی های نرم یا صندلی های فلزی را انتخاب کنید. صندلی های نرم از EPDM، NBR، PTFE، Viton®، سیلیکون یا نئوپرن استفاده می کنند. صندلی های فلزی از فولادهای آلیاژی برای کارهای گرم و خشن استفاده می کنند.

توجه: مواد بدنه و نشیمنگاه باعث تغییر مدت زمان کارکرد سوپاپ شما و نحوه عملکرد آن می شود. آنچه را که برای سیستم شما مناسب تر است انتخاب کنید.

مکانیسم آب بندی

صندلی و دیسک برای جلوگیری از نشتی با هم کار می کنند. وقتی دریچه را می بندید، دیسک روی صندلی فشار می آورد. این مانع از حرکت مایع می شود. صندلی های نرم برای فشار کم محکم می شوند. صندلی های فلزی برای گرمای زیاد و مایعات سخت کار می کنند. مهر و موم سیستم شما را ایمن نگه می دارد و از نشت جلوگیری می کند.

انواع محرک

شما می توانید یک شیر پروانه ای را به روش های مختلف حرکت دهید. محرک ساقه و دیسک را برای کنترل جریان حرکت می دهد.

دستی

محرک های دستی از یک اهرم یا چرخ استفاده می کنند. دستگیره را می چرخانید تا دریچه باز یا بسته شود. انواع دستی برای لوله های کوچک و کارهای آسان مناسب هستند. آنها به شما کنترل می دهند و استفاده از آنها ساده است.

برقی

محرک های الکتریکی از موتورها برای حرکت دیسک استفاده می کنند. می توانید شیر را از دور کنترل کنید یا آن را به تنهایی تنظیم کنید. انواع الکتریکی برای کنترل دقیق و سیستم هایی که تغییر زیادی می کنند خوب هستند. آنها در گیاهان شیمیایی، دارویی و آبی استفاده می شوند.

پنوماتیک

محرک های پنوماتیکی از هوا برای حرکت دریچه استفاده می کنند. آنها سریع کار می کنند و می توانند اغلب باز و بسته شوند. انواع پنوماتیک در جاهایی که نیاز به عمل سریع دارید یا در جاهایی که انواع برقی ایمن نیستند خوب هستند.

• محرک های دستی برای کارهای کوچک آسان هستند.

• محرک های الکتریکی کنترل دقیق و از راه دور را ارائه می دهند.

• محرک های پنوماتیکی سریع هستند و اغلب به خوبی کار می کنند.

نوع محرک را برای سیستم خود، میزان استفاده از شیر و میزان کنترل مورد نیاز خود انتخاب کنید.

نکته: همیشه گشتاور را بررسی کنید و اینکه آیا محرک متناسب با شیر پروانه ای شما است. این به آن کمک می کند تا به راحتی کار کند.

اکنون می‌دانید قسمت‌های اصلی شیر پروانه‌ای و اینکه چگونه هر یک به کنترل جریان و ایمن نگه داشتن چیزها کمک می‌کند. مواد مناسب و نوع محرک به دوام شیر شما کمک می کند و بهتر کار می کند.

عملکرد شیر پروانه ای

چگونه کار می کند

شما با چرخاندن یک دیسک در داخل لوله، جریان مایعات یا گازها را با یک شیر پروانه ای کنترل می کنید. این دیسک در مرکز بدنه شیر قرار می گیرد. وقتی دسته یا محرک را می چرخانید، دیسک می چرخد. اگر می‌خواهید دریچه باز باشد، دیسک را می‌چرخانید تا با جهت جریان مطابقت داشته باشد. این اجازه می دهد تا مایع با مقاومت کمی از لوله عبور کند. اگر می خواهید جریان را متوقف کنید، دیسک را می چرخانید تا در سراسر لوله قرار گیرد. این مسیر عبور را مسدود می کند و دریچه را آب بندی می کند.

نحوه عملکرد شیر پروانه ای به شما امکان کنترل سریع و آسان را می دهد. می توانید با یک حرکت ساده جریان را باز، بسته یا تنظیم کنید. بسیاری از افراد از این شیر استفاده می کنند زیرا عملکرد آن سریع است و به خوبی در فضاهای تنگ جا می شود. اغلب می بینید عملکرد شیر پروانه ای در تصفیه آب، کارخانه های شیمیایی و سیستم های HVAC.

مکانیزم ربع دور

مکانیزم یک چهارم چرخش چیزی است که یک شیر پروانه ای را خاص می کند. فقط باید دسته یا محرک را 90 درجه بچرخانید تا از حالت کاملاً باز به کاملاً بسته تبدیل شود. در اینجا نحوه عملکرد آن است:

• دیسک در داخل بدنه سوپاپ 90 درجه می چرخد.

• هنگامی که دیسک موازی جریان است، دریچه کاملاً باز است و سیال به راحتی از آن عبور می کند.

• هنگامی که دیسک عمود بر جریان است، دریچه بسته می شود و جریان متوقف می شود.

• همچنین می توانید دیسک را در هر زاویه ای بین باز و بسته تنظیم کنید تا میزان حرکت مایع را کنترل کنید.

این عمل ساده یک چهارم گردش به این معنی است که می توانید شیر را به سرعت کار کنید. نیازی نیست مانند سایر شیرها دسته را چندین بار بچرخانید. این طراحی همچنین باعث می‌شود که تنها با نگاه کردن به موقعیت دسته، تشخیص باز یا بسته بودن شیر آسان شود.

موقعیت های کنترل جریان

شما می‌توانید از شیر پروانه‌ای برای مواردی بیش از کنترل روشن یا خاموش استفاده کنید. با چرخاندن دیسک به زوایای مختلف، می توانید میزان جریان را تنظیم کنید. هنگامی که دیسک کاملاً باز است، به موازات جریان قرار می گیرد، بنابراین بیشترین سیال عبوری را با یک افت فشار کوچک دریافت می کنید. همانطور که شروع به بستن شیر می کنید، دیسک قسمت بیشتری از لوله را مسدود می کند. این جریان را کاهش می دهد. بزرگترین تغییرات در جریان در 30 درجه اول هنگام حرکت از باز به بسته اتفاق می افتد. آخرین قسمت پیچ به شما کنترل خوب و خاموش شدن شدید را می دهد.

در اینجا جدولی وجود دارد که نحوه مقایسه افت فشار بین شیرهای پروانه ای و شیرهای توپی را نشان می دهد:

ممکن است متوجه شوید که یک شیر پروانه‌ای مقاومت بیشتری در برابر جریان نسبت به شیر توپی ایجاد می‌کند، حتی در صورت باز بودن کامل. این اتفاق می افتد زیرا دیسک همیشه در مسیر جریان باقی می ماند. با این حال، طراحی به شما می دهد کنترل خوب و عملکرد سریع ، به همین دلیل است که بسیاری از صنایع، عملکرد شیر پروانه ای را برای سیستم های خود انتخاب می کنند.

نکته: اگر به قطع سریع و کنترل جریان آسان نیاز دارید، شیر پروانه ای انتخاب هوشمندانه ای است. شما می توانید نحوه عملکرد آن را ببینید و تنها با یک چرخش ساده آن را تنظیم کنید.

انواع شیر پروانه ای

نشسته ارتجاعی (متمرکز)

دریچه های پروانه ای ارتجاعی در سیستم های آب رایج هستند. آنها برای مشاغل با فشار کم خوب کار می کنند. دیسک در وسط لوله قرار می گیرد. وقتی دسته را می چرخانید، دیسک به یک صندلی نرم فشار می آورد. صندلی معمولا لاستیکی یا چیزی شبیه به آن است. این صندلی نرم نشتی را متوقف می کند و محکم می بندد. می توانید از این شیرها برای آب، تهویه مطبوع و مکان هایی با فشار کم استفاده کنید. طراحی ساده است. می توانید آن را به راحتی نصب و تعمیر کنید.

نکته: برای آب تمیز یا مواد شیمیایی ملایم، یک شیر پروانه ای ارتجاعی انتخاب کنید.

دو آفست (با عملکرد بالا)

شیرهای پروانه ای دو افست برای فشار و حرارت بالاتر خوب هستند. دیسک کمی از صندلی دور می شود. این کار باز و بسته شدن را راحت تر می کند. افست از فرسودگی سریع صندلی جلوگیری می کند. شما آب بندی بهتر و استفاده طولانی تری خواهید داشت. از این شیرها در سیستم های نفت، گاز و بخار استفاده می شود. آنها برای کارهای سخت خوب کار می کنند. شما خاموشی قوی و کنترل جریان را دریافت می کنید.

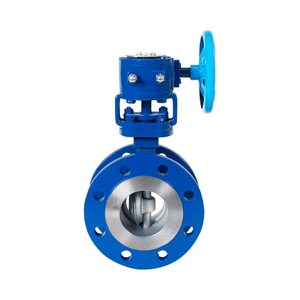

Maitolead Pipeline Technology (Tianjin) Co., Ltd. به فروش می رساند شیر پروانه ای دو فلنجی . آنها همچنین دارای شیرهای پروانه ای ویفر چرخ دنده ای و حلزونی هستند. این انتخاب ها عملکرد قوی و استفاده آسان در خطوط لوله را به شما می دهد.

سه گانه افست

شیرهای پروانه ای سه گانه برای کارهای سخت بهترین هستند. دیسک و صندلی به شکل مخروطی هستند. دیسک فقط در صورت بسته شدن به صندلی فرو می رود. این نشت صفر و مهر و موم محکم می دهد. این شیر گرمای بالا، بخار و مواد شیمیایی را کنترل می کند. می توانید از آن در نیروگاه ها و پالایشگاه ها استفاده کنید. در جایی که ایمنی بیشترین اهمیت را دارد خوب است. صندلی فلزی دوام بیشتری دارد و در برابر سایش مقاوم است.

توجه: شیرهای سه گانه برای کارهای شدید بهترین هستند. آنها آب بندی قوی و استفاده قابل اعتماد می دهند.

در اینجا جدولی وجود دارد که نشان می دهد چگونه این سه نوع متفاوت هستند:

شما می توانید با بررسی فشار، گرما و آنچه که در آن جریان دارد، شیر پروانه ای مناسب را انتخاب کنید. Maitolead Pipeline Technology (Tianjin) Co., Ltd. دارای شیرهایی برای بسیاری از مصارف است. آنها برای کارهای ساده آب و کارهای سخت صنعتی مناسب هستند.

• شیرهای ارتجاعی برای آب و مواد شیمیایی ملایم خوب هستند.

• دریچه های دو افست فشار و گرمای بیشتری را تحمل می کنند.

• شیرهای سه گانه در شرایط سخت کار می کنند.

اتصالات ویفر و لوگ

هنگام انتخاب شیر پروانه ای، باید نحوه اتصال آن را انتخاب کنید. اتصالات ویفر و لگ رایج ترین انواع هستند. هر کدام نکات مثبت خود را دارند. Maitolead Pipeline Technology (Tianjin) Co., Ltd. هر دو نوع را می فروشد.

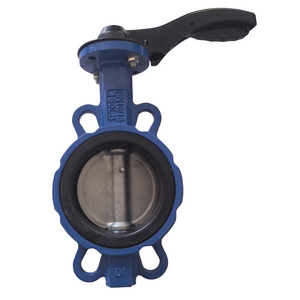

یک شیر پروانه ای ویفری بین دو فلنج لوله قرار می گیرد. برای نگه داشتن شیر در جای خود از پیچ و مهره استفاده می کنید. شیر سوراخ رزوه ای ندارد. پیچ ها از فلنج ها و بدنه سوپاپ عبور می کنند. این باعث می شود دریچه کوچک و سبک باشد. می توانید آن را در نقاط تنگ قرار دهید. شیرهای ویفر برای فشار کم یا متوسط ​​مناسب هستند. هزینه کمتری دارند و از قطعات کمتری استفاده می کنند.

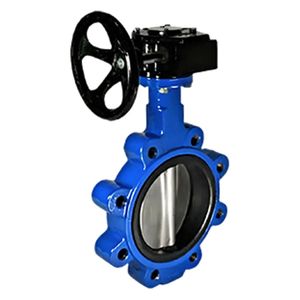

یک سوپاپ پروانه‌ای بر روی بدنه خود دارای رزوه‌هایی است. هر فلنج را درست به شیر پیچ می کنید. این به شما امکان می دهد یک طرف خط لوله را بدون توقف همه چیز بردارید. می توانید راحت تر موارد را اصلاح یا بررسی کنید. دریچه های لگ قوی تر و سنگین تر هستند. آنها به خوبی در سیستم های فشار بالا کار می کنند. آنها به شما کمک می کنند تا قسمت هایی از خط لوله را مسدود کنید.

در اینجا جدولی وجود دارد که نشان می دهد شیرهای پروانه ای ویفر و لوگ چقدر متفاوت هستند:

شیرهای ویفری برای کارهای ساده بهترین هستند. آنها در فضاهای کوچک قرار می گیرند. پول کمتری خرج می کنید و سریع آنها را نصب می کنید. دریچه های لوگ انتخاب های بیشتری به شما می دهند. می توانید یک طرف خط لوله را مسدود کنید. برای اصلاح همه چیز نیازی نیست کل خط را متوقف کنید.

مزایای شیر پروانه ای ویفر:

• طراحی کوچک و سبک.

• هزینه کمتری نسبت به سایر شیرها دارد.

• سریع با نیروی کم کار می کند، برای اتوماسیون خوب است.

معایب شیر پروانه ای ویفر:

• برای رفع آن باید کل خط را ببندید.

• برای نصب یا سرویس آنقدر انعطاف پذیر نیست.

مزایای شیر پروانه ای لوگ:

• به شما امکان می دهد از یک طرف کار کنید، تعمیر آن آسان تر است.

• اتصال قوی تر

• راه های بیشتری برای استفاده از آن

معایب شیر پروانه ای لوگ:

• معمولاً سنگین تر است و ممکن است هزینه بیشتری داشته باشد.

نکته: برای کارهای ساده و کم فشار، یک شیر پروانه ای ویفری انتخاب کنید. برای مسدود کردن بخش‌هایی از خط لوله یا فشار بالاتر، شیر پروانه‌ای را انتخاب کنید.

Maitolead Pipeline Technology (Tianjin) Co., Ltd. دارای هر دو ویفر و شیر پروانه ای است. شما می توانید بهترین اتصال را برای سیستم خود انتخاب کنید. شما عملکرد خوب و راه اندازی آسان دریافت می کنید. شما تعمیر کارها را ساده تر می کنید و خط لوله خود را به خوبی کار می کنید.

فعال سازی دریچه پروانه ای

وقتی نحوه اجرای شیر پروانه ای را انتخاب می کنید، چند انتخاب برای فعال سازی دارید. هر راه برای مشاغل و مکان های مختلف بهترین کار را دارد. بیایید انواع اصلی و نحوه انتخاب مناسب برای سیستم خود را ببینیم.

عملیات دستی

عملیات دستی از یک اهرم یا چرخ دستی استفاده می کند. دستگیره را می چرخانید تا دریچه باز یا بسته شود. این راه آسان است و به خوبی کار می کند. شما به برق و هوا نیاز ندارید. اگر شیر را زیاد باز یا بسته نکنید، عملکرد دستی خوب است. این را در لوله‌های کوچک، سیستم‌های آب یا مکان‌هایی می‌بینید که ایمنی اهمیت دارد و به ماشین‌آلات نیاز ندارید.

مزایای عملیات دستی:

• قیمت پایین

• ساده برای استفاده

• بدون نیاز به برق

کاربردهای معمولی:

• لوله کشی منزل

• سیستم های کاری کوچک

• خاموشی اضطراری

نکته: اگر می‌خواهید ساده باشد و نیازی به تعویض مداوم شیر ندارید، عملکرد دستی را انتخاب کنید.

فعال سازی الکتریکی

محرک های الکتریکی از یک موتور برای حرکت دریچه استفاده می کنند. شما می توانید شیر را از دور کنترل کنید. اگر دسترسی به دریچه سخت باشد یا در نقطه ای پرخطر قرار داشته باشد، کمک می کند. تحریک الکتریکی به شما کنترل دقیقی می دهد. می توانید شیر را در هر نقطه ای تنظیم کنید و حتی آن را به تنهایی کار کنید.

در اینجا جدولی وجود دارد که ویژگی ها و مزایای اصلی تحریک الکتریکی را نشان می دهد:

کاربردهای معمولی:

• گیاهان آبی

• سیستم های نفت و گاز

• کنترل های ساختمان

توجه: محرک های الکتریکی به قدرت مناسب و نیروی کافی برای حرکت شیر ​​نیاز دارند. همیشه قدرت خود و آنچه سیستم شما نیاز دارد بررسی کنید.

فعال سازی پنوماتیکی

محرک های پنوماتیکی از هوا برای حرکت دریچه استفاده می کنند. شما حرکت سریع و قوی دریافت می کنید. این روش در جاهایی که نیاز به اقدام سریع دارید یا جاهایی که برق امن نیست به خوبی کار می کند. فعال سازی پنوماتیک در کارخانه ها، کارخانه های شیمیایی و سیستم هایی که به تنهایی کار می کنند رایج است.

مزایای فعال سازی پنوماتیک:

• پاسخ سریع

• برای ماشین آلات خوبه

• ایمن در مکان های پرخطر

کاربردهای معمولی:

• کارخانه های شیمیایی

• سیستم های HVAC

• خطوط خودکار

نکته: محرک های پنوماتیکی به هوای ثابت نیاز دارند. مطمئن شوید که سیستم شما به اندازه کافی فشار هوا می دهد.

نحوه انتخاب فعال سازی مناسب

هنگام انتخاب روش فعال سازی باید به این موارد فکر کنید:

• هر چند وقت یکبار از شیر استفاده می کنید

• اگر به کنترل از راه دور یا خودکار نیاز دارید

• سرعت و کنترل مورد نظر شما

• مکان (مرطوب، گرم یا پرخطر)

• قدرت یا هوایی که دارید

• نیروی مورد نیاز برای حرکت دریچه

در اینجا جدولی وجود دارد که به شما کمک می کند تا انواع اصلی فعال سازی را با هم مقایسه کنید:

به یاد داشته باشید: برای کارهای ساده و کم استفاده، فعال سازی دستی بهترین است. پنوماتیک برای اعمال سریع و مکرر عالی است. برقی برای کنترل از راه دور و دقیق عالی است.

شما می توانید راه محرک را با نیازهای خود مطابقت دهید و سیستم شیر پروانه ای خود را بهتر و ایمن تر کنید.

مقایسه شیر پروانه ای

شیر پروانه ای در مقابل شیر دروازه ای

وقتی به شیر پروانه ای و شیر دروازه نگاه می کنید، متوجه تفاوت آنها می شوید. شیر پروانه ای به شما کنترل سریع می دهد و به راحتی قابل تعمیر است. شیرهای دروازه ای سنگین تر هستند و قطعات بیشتری دارند. این بدان معناست که شما زمان و پول بیشتری را صرف کار آنها می کنید.

• شیر پروانه ای به دلیل ساده بودن نیاز به تعمیر کمتری دارد.

• دریچه های دروازه اگر اغلب آنها را چک نکنید ممکن است نشت کنند.

• می‌توانید شیر پروانه‌ای را سریع باز یا ببندید، اما شیر دروازه‌ای زمان بیشتری می‌برد.

خرید و نصب شیر پروانه ای هزینه کمتری دارد. شیرهای دروازه ای هزینه بیشتری دارند زیرا از مواد بیشتری استفاده می کنند و به روشی پیچیده ساخته می شوند.

شیرهای پروانه ای برای اکثر مشاغل ارزان تر هستند. همچنین زمان کمتری را صرف تعمیر آنها می کنید.

شیر پروانه ای در مقابل شیر توپی

ممکن است تعجب کنید که چگونه یک شیر پروانه ای با یک شیر توپی متفاوت است. هر دو می توانند جریان را با یک چرخش سریع شروع یا متوقف کنند، اما هر کدام نقاط مثبت خود را دارند.

یک شیر پروانه ای برای لوله های بزرگ انتخاب کنید و در فضا و پول صرفه جویی کنید. شیرهای توپی برای لوله های کوچک و کارهای پرفشار بهتر هستند. دریچه های توپی محکم تر مهر و موم می شوند، اما هزینه بیشتری دارند و به تکیه گاه های قوی تری نیاز دارند.

مزایا در صنعت

شیرهای پروانه ای به دلیل دارا بودن مزایای ویژه در بسیاری از صنایع مورد استفاده قرار می گیرند. در اینجا چند دلیل برای انتخاب یکی وجود دارد:

دریچه های پروانه ای را در خطوط آب، برج های خنک کننده و کارخانه های شیمیایی می بینید. آنها در مواقعی استفاده می شوند که شما نیاز به خاموش شدن سریع دارید، فضای کمی دارید یا از لوله های بزرگ استفاده می کنید. آنها همچنین برای سیستم های اضطراری، ایمنی آتش سوزی و تاسیسات فاضلاب مناسب هستند.

نکته: اگر می خواهید عملکرد سریع، اتوماسیون آسان و کنترل جریان ثابت در سیستم خود داشته باشید، یک شیر پروانه ای انتخاب کنید.

اکنون می توانید ببینید که یک شیر پروانه ای تنها با یک چرخش 90 درجه، جریان را به سرعت و به راحتی کنترل می کند. اندازه کوچک، قیمت پایین و نگهداری ساده آن را انتخاب خوبی برای بسیاری از مصارف کرده است. Maitolead Pipeline Technology (Tianjin) Co., Ltd. شیرهای ساخته شده از مواد قوی را می فروشد. این شیرها دارای اتصالات ایمن و ویژگی های ایمنی مانند کلیدهای ضد دستکاری هستند. اگر شیری می‌خواهید که به خوبی کار کند و به راحتی در آن نصب شود، به استفاده از این شیرها برای کار بعدی خود فکر کنید.

سوالات متداول

شیر پروانه ای برای چه مواردی استفاده می شود؟

شما از شیر پروانه ای برای راه اندازی، توقف یا کنترل جریان مایعات یا گازها در لوله استفاده می کنید. آنها را در کارخانه های آب، کارخانه ها و سیستم های HVAC می بینید.

آیا می توانید از شیر پروانه ای برای گاز استفاده کنید؟

بله می توانید از شیر پروانه ای برای گاز استفاده کنید. برای ایمنی باید مواد مناسب را انتخاب کنید. همیشه قبل از استفاده از سوپاپ آن را با گاز بررسی کنید.

آیا شیر پروانه ای جهت جریان دارد؟

اکثر شیرهای پروانه ای جهت جریان ترجیحی دارند. می توانید یک فلش روی بدنه سوپاپ پیدا کنید. این به شما کمک می کند آن را به روش صحیح نصب کنید.

آیا شیرهای پروانه ای به واشر نیاز دارند؟

بسیاری از شیرهای پروانه ای دارای صندلی های داخلی هستند که بدون واشر آب بندی می شوند. اگر از شیر فلزی استفاده می کنید، ممکن است به واشر برای آب بندی محکم نیاز داشته باشید.

آیا می توانید از شیر پروانه ای برای کنترل جریان استفاده کنید؟

بله، می توانید از شیر پروانه ای برای کنترل جریان استفاده کنید. دیسک را به زوایای مختلف می چرخانید. این به شما امکان می دهد میزان عبور مایع را تنظیم کنید.

چگونه می توان فهمید که دریچه پروانه ای باز است یا بسته؟

شما به موقعیت دسته یا محرک نگاه می کنید. اگر دسته با لوله هم راستا شود، دریچه باز است. اگر در سراسر لوله بایستد، دریچه بسته است.
