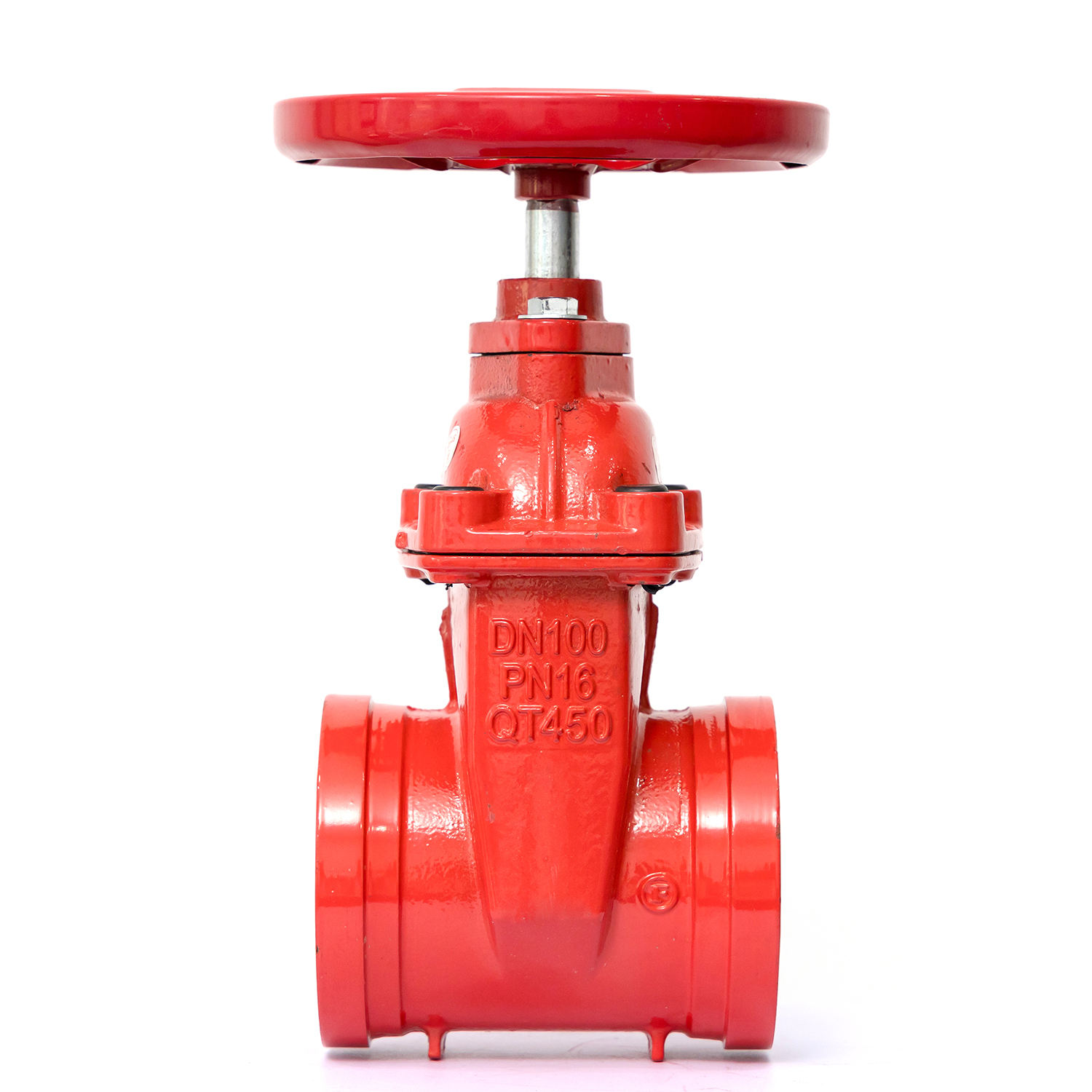

شیر دروازه چگونه کار می کند؟

هنگامی که از شیر دروازه ای استفاده می کنید، یک دروازه را در داخل آن به سمت بالا یا پایین حرکت می دهید. این به شما امکان می دهد جریان مایع یا گاز را شروع یا متوقف کنید. چرخاندن چرخ دستی یا استفاده از محرک باعث بالا یا پایین رفتن ساقه می شود. دروازه باز می شود تا سیال بتواند حرکت کند، یا بسته می شود تا جریان را مسدود کند. شیرهای دروازه ای در بسیاری از صنایع بسیار مهم هستند. شما می توانید آنها را در تصفیه خانه های آب، خطوط لوله نفت و گاز و سیستم های حفاظت در برابر آتش بیابید. جدول زیر مکان هایی را که دریچه های دروازه ای استفاده می شود نشان می دهد:

دانستن اینکه این شیرها چگونه کار می کنند و در داخل چه اتفاقی می افتد به شما کمک می کند شیر مناسب را برای سیستم خود انتخاب کنید.

خوراکی های کلیدی

• دریچه های دروازه با حرکت یک دروازه به بالا یا پایین کار می کنند. برای بهترین نتیجه باید از آنها کاملا باز یا کاملا بسته استفاده کنید.

• آنها جریان را زیاد کند نمی کنند. این به مایعات اجازه می دهد تا به راحتی عبور کنند و در مصرف انرژی صرفه جویی کنند.

• دریچه های دروازه ای را می توان در بسیاری از مکان ها استفاده کرد. مردم از آنها در تصفیه آب، نفت و گاز و کارخانه ها استفاده می کنند.

• مواد مناسب را برای شیر دروازه خود انتخاب کنید. به مایع و محیط فکر کنید تا از ماندگاری آن مطمئن شوید.

• مهم است که از شیرهای دروازه مراقبت کنید. نشتی را بررسی کنید و به قطعات متحرک روغن اضافه کنید تا به خوبی کار کنند.

• از شیرهای دروازه برای کنترل سرعت جریان استفاده نکنید. آنها برای روشن یا خاموش کردن جریان ساخته شده اند، نه برای تغییر سرعت آن.

• در هنگام قرار دادن شیرهای دروازه به چه مقدار فضای نیاز دارید فکر کنید. انواع ساقه بالارونده به فضای بیشتری در بالای آنها نیاز دارند.

• شیرهای دروازه اتوماتیک سریع کار می کنند و می توان آنها را از راه دور کنترل کرد. این باعث می شود آنها برای سیستم های پیچیده خوب باشند.

اصل کار شیر دروازه

چگونه کار می کند: باز و بسته

جنبش دروازه

وقتی از a استفاده می کنید دریچه دروازه ، شما یک دروازه را به سمت بالا یا پایین حرکت می دهید. این مقدار مایعی که می تواند از شیر عبور کند را کنترل می کند. ایده اصلی ساده است. در اینجا چیزی است که گام به گام اتفاق می افتد:

1. شما چرخ دستی را می چرخانید یا از یک محرک استفاده می کنید.

2. ساقه دروازه را در داخل شیر حرکت می دهد.

3. اگر دروازه بالا برود، از سر راه خارج می شود. سیال می تواند به راحتی با مقاومت کمی جریان یابد.

4. اگر دروازه پایین بیاید، مسیر را مسدود می کند. این حرکت مایع را متوقف می کند.

دروازه معمولاً مسطح، مستطیلی یا به شکل گوه است. برای کنترل جریان به بالا و پایین می لغزد. در شیرهای دستی، شما چرخ دستی را می چرخانید. این باعث می شود ساقه بالا یا پایین برود. برای انواع ساقه بالارونده، می توانید هنگام باز کردن ساقه به سمت بالا حرکت کنید. چرخاندن چرخ دستی به سمت دیگر، ساقه را پایین می آورد و دریچه را می بندد.

مسیر جریان و آب بندی

یک دریچه دروازه هنگام باز بودن یک مسیر مستقیم برای سیال می دهد. این اجازه می دهد تا مایع آزادانه حرکت کند و افت فشار را پایین نگه می دارد. هنگام بسته شدن، دروازه محکم به صندلی فشار می آورد. این دریچه را آب بندی کرده و نشت را متوقف می کند. مهر و موم قوی به همین دلیل است که بسیاری از صنایع از شیرهای دروازه به عنوان دریچه های روشن و خاموش استفاده می کنند.

نکته: همیشه از شیر دروازه کاملا باز یا کاملا بسته استفاده کنید. نیمه باز گذاشتن آن می تواند مشکل ایجاد کند.

اگر شیر را تا حدی باز بگذارید، ممکن است مشکلاتی رخ دهد:

• ممکن است قطعات داخلی سریعتر و ناهموار فرسوده شوند.

• لرزش می تواند به سطوح صندلی آسیب برساند.

• شیر جریان را به خوبی کنترل نمی کند، بنابراین مدیریت سیال دشوار است.

عملیات دستی در مقابل خودکار

مکانیزم چرخ دستی

دریچه های دروازه ای دستی دارای یک چرخ دستی بر روی ساقه هستند. چرخاندن چرخ دستی دروازه را به سمت بالا یا پایین حرکت می دهد. این به شما امکان کنترل می دهد، اما باز یا بسته شدن آن زمان می برد. دریچه های دستی اگر نیازی به تعویض مکرر آنها نداشته باشید خوب هستند.

کنترل محرک

دریچه های دروازه اتوماتیک از محرک های الکتریکی، پنوماتیکی یا هیدرولیکی استفاده می کنند. اینها ساقه و دروازه را به سرعت و دقیقا حرکت می دهند. شما می توانید این شیرها را از راه دور کنترل کنید و یا از آنها در سیستم های خودکار استفاده کنید. این در مکان‌های صعب العبور یا زمانی که به اقدام سریع نیاز دارید مفید است.

در اینجا جدولی برای مقایسه شیرهای دروازه دستی و اتوماتیک آورده شده است:

شیرهای اتوماتیک کارها را ایمن تر و کارآمدتر می کنند، به خصوص در سیستم های بزرگ یا پیچیده.

ساختار و قطعات شیر ​​دروازه

درک ساختار شیر دروازه به شما کمک می کند شیر مناسب سیستم خود را انتخاب کنید. هر قطعه نقش خاصی در اطمینان از عملکرد روان و مطمئن شیر ایفا می کند. بیایید به اجزای اصلی و عملکرد آنها نگاه کنیم.

اجزای اصلی

بدنه و کاپوت

بدنه پوسته اصلی شیر دروازه را تشکیل می دهد. تمام قطعات داخلی را نگه می دارد و مستقیماً به لوله کشی وصل می شود. کاپوت در بالای بدنه قرار می گیرد. ساقه و دروازه را می پوشاند و از آن محافظت می کند. برای نگهداری یا بازرسی می توانید کاپوت را جدا کنید.

دروازه / گوه

دروازه که گاهی اوقات گوه نامیده می شود، در داخل شیر بالا و پایین می رود. هنگامی که شیر را باز می کنید، دروازه از مسیر جریان خارج می شود. وقتی شیر را می بندید، دروازه پایین می آید تا جریان را مسدود کند. شکل دروازه بسته به کاربرد می تواند صاف، گوه ای یا حتی چاقویی باشد.

انواع ساقه

ساقه چرخ دستی یا محرک را به دروازه متصل می کند. هنگامی که چرخ دستی را می چرخانید یا محرک را فعال می کنید، ساقه دروازه را به سمت بالا یا پایین حرکت می دهد. برخی از ساقه ها با باز کردن دریچه بالا می آیند و به راحتی می توانید ببینید که آیا دریچه باز است یا بسته. ساقه های دیگر در جای خود باقی می مانند که باعث صرفه جویی در فضا می شود.

صندلی و واشر

نشیمنگاه سطحی در داخل شیر است که در آن دروازه به سمت پایین فشار می‌آورد تا آب‌بندی ایجاد کند. واشر به جلوگیری از نشتی بین بدنه و کاپوت کمک می کند. هر دو بخش برای محکم و ایمن نگه داشتن سیستم مهم هستند.

چرخ دستی / محرک

شما از چرخ دستی برای باز کردن یا بستن شیر دروازه به صورت دستی استفاده می کنید. در سیستم های خودکار، یک محرک این کار را انجام می دهد. محرک ها می توانند الکتریکی، پنوماتیک یا هیدرولیک باشند. آنها به شما این امکان را می دهند که شیر را از راه دور یا به عنوان بخشی از یک فرآیند خودکار کنترل کنید.

در اینجا جدولی است که اجزای اصلی و عملکرد آنها را خلاصه می کند:

توجه: هر بخش باید با هم کار کند تا شیر دروازه ای کنترل روشن و خاموش قابل اطمینان را ارائه دهد.

گزینه های مواد

ماده ای که برای شیر دروازه خود انتخاب می کنید بر عملکرد خوب و مدت زمان ماندگاری آن تأثیر می گذارد. در اینجا برخی از آنها وجود دارد مواد رایج و مزایای آنها:

• برنج و برنز در برابر خوردگی مقاوم هستند و در سیستم های آبی به خوبی کار می کنند.

• آهن استحکام دارد و اغلب در شیرآلات صنعتی بزرگ استفاده می شود.

• فولاد ضد زنگ مقاومت بسیار خوبی در برابر زنگ زدگی و مواد شیمیایی ایجاد می کند که آن را برای محیط های سخت ایده آل می کند.

• شیرهای پلاستیکی سبک وزن هستند و در برابر بسیاری از مواد شیمیایی مقاوم هستند، اما ممکن است فشار بالا را تحمل نکنند.

• آلیاژهای ویژه می توانند دماهای شدید یا مایعات تهاجمی را تحمل کنند.

انتخاب مواد مناسب تضمین می کند که شیر دروازه شما مطابق با خواسته های برنامه شما است. مواد با کیفیت بالا مانند فولاد ضد زنگ و برنج به جلوگیری از نشت و کاهش نیازهای تعمیر و نگهداری کمک می کند.

انواع شیرهای دروازه

وجود دارد انواع مختلفی از شیرهای دروازه ای که می توانید انتخاب کنید. هر نوع برای مشاغل یا صنایع خاصی بهترین کار را دارد. دانستن تفاوت ها به شما کمک می کند تا درست را انتخاب کنید.

شیر گیت گوه

شیرهای گیت گوه ای بیشترین استفاده را دارند. آنها یک دروازه گوه ای شکل برای توقف یا جریان سیال دارند. این شکل یک مهر و موم قوی ایجاد می کند و به خوبی کار می کند.

گوه جامد

یک دریچه گوه ای جامد دارای یک قطعه دروازه جامد است. می دهد:

1. آب بندی عالی، حتی با فشار یا حرارت بالا.

2. طراحی ساده با قطعات کمتر، بنابراین تعمیر کمتری مورد نیاز است.

3. بسیار قابل اعتماد برای روشن یا خاموش کردن جریان در بسیاری از نقاط.

4. باعث صرفه جویی در هزینه می شود زیرا دوام زیادی دارد و ساخت آن آسان است.

شیرهای گیت گوه ای جامد در نیروگاه های نفتی، شیمیایی و نیروگاهی رایج هستند. زمانی که به درزگیری محکم و استفاده طولانی نیاز دارید خوب هستند.

گوه انعطاف پذیر

یک گوه انعطاف پذیر دارای یک شیار یا برش در دروازه است. این اجازه می دهد تا دروازه کمی خم شود. دریافت می کنید:

• آب بندی بهتر زمانی که دما بالا یا پایین می رود.

• احتمال گیر کردن دروازه کمتر است.

• وقتی لوله ها گرم یا سرد می شوند بهتر عمل می کند.

شیرهای گیت گوه ای انعطاف پذیر برای خطوط بخار و مکان هایی با تغییر حرارت مناسب هستند.

دو گوه

شیرهای دروازه دو گوه دارای دو قطعه هستند که روی صندلی فشار می آورند. این طرح:

• انحراف لوله های کوچک را برطرف می کند.

• در لوله های بزرگ یا قدیمی آب بندی خوبی ایجاد می کند.

• برای سیستم های آب و فاضلاب استفاده می شود.

انواع موازی و ارتجاعی

دریچه های دروازه ای موازی و ارتجاعی دارای طرح های خاصی برای نیازهای خاص هستند. جدول زیر نحوه مقایسه شیرهای دروازه ای گوه ای و موازی را نشان می دهد:

دروازه موازی

شیر دروازه موازی دارای دو دروازه مسطح است که بین صندلی ها می لغزند. دریافت می کنید:

• بدون اتصال حرارتی، بنابراین در سیستم های گرم کار می کند.

• برای لوله های دارای بخار یا سیال هایی که در آنها ذراتی وجود دارد خوب است.

• هر دو طرف را به خوبی می بندد.

دروازه ارتجاعی

یک شیر دروازه ارتجاعی دارای یک دروازه است که با مواد نرم مانند لاستیک پوشانده شده است. این به شما می دهد:

• آب بندی بهتر، حتی اگر کثیفی روی صندلی وجود داشته باشد.

• در سیستم های آبرسانی به مدت طولانی دوام می آورد.

• به راحتی با نیروی کمی باز یا بسته می شود.

دریچه دروازه چاقو

دریچه های دروازه ای چاقویی دارای یک دروازه تیز هستند که سیالات غلیظ یا کثیف را قطع می کند. این ها در مکان هایی با دوغاب، خمیر کاغذ یا فاضلاب استفاده می شوند. در اینجا جدولی در مورد ویژگی ها و کاربرد آنها آورده شده است:

• دریچه های دروازه چاقویی به طور گسترده باز می شوند تا مایعات غلیظ بتوانند عبور کنند.

• شما می توانید راه های دستی، پنوماتیک یا الکتریکی را برای جابجایی آنها انتخاب کنید.

• این شیرها حتی با فشار کم به خوبی جریان را قطع می کنند.

نکته: اگر نیاز به توقف جریان در لوله های دارای مواد جامد یا مایعات غلیظ دارید، از شیر دروازه ای چاقویی استفاده کنید.

ساقه افزایشی در مقابل ساقه غیر رو به رشد

هنگام انتخاب شیر دروازه، باید بین ساقه بالارونده و ساقه غیربالا انتخاب کنید. این انتخاب نحوه نصب، استفاده و تعمیر شیر را تغییر می دهد. هر نوع دارای ویژگی های خاصی است که در مکان های خاص بهترین کار را دارد.

دارای دریچه گیت ساقه بالارونده یک میل است که با چرخاندن چرخ دستی بالا و پایین می رود. با باز کردن دریچه می توانید حرکت ساقه را به سمت بالا ببینید. وقتی آن را می بندید پایین می آید. این به شما امکان می دهد به راحتی بررسی کنید که آیا دریچه باز یا بسته است. برای شناخت موقعیت به ابزار اضافی نیاز ندارید. ساقه در فضای باز است، بنابراین اضافه کردن روغن و حفظ کارکرد آن بسیار ساده است. اما برای نصب آن به فضای بیشتری در بالای شیر نیاز دارید. وقتی دریچه باز است، ساقه بالا می‌آید، بنابراین برای ارتفاع بیشتر برنامه‌ریزی کنید. ساقه می تواند در اثر باران یا هوای مرطوب، به ویژه در خارج، زنگ بزند.

دریچه گیت ساقه بدون افزایش به روش دیگری کار می کند. هنگامی که چرخ دستی را می چرخانید، ساقه در یک نقطه می ماند. با چرخش مهره ساقه دروازه در داخل شیر بالا و پایین می رود. فقط با نگاه کردن به ساقه نمی توانید بفهمید که دریچه باز است یا بسته. ممکن است لازم باشد برای کمک یک نشانگر موقعیت اضافه کنید. این طراحی باعث صرفه جویی در فضا می شود، بنابراین به خوبی در نقاط تنگ یا زیرزمینی قرار می گیرد. ساقه داخل بدنه سوپاپ است که آن را از زنگ زدگی در امان نگه می دارد. تعمیر آن سخت تر است زیرا ساقه پنهان است.

در اینجا جدولی برای مقایسه هر دو طرح وجود دارد:

نکته: اگر می خواهید شیر را به سرعت بررسی کنید و فضای کافی داشته باشید، یک ساقه بالارونده انتخاب کنید. برای مکان‌های کوچک یا زیرزمینی، ساقه بدون بالا آمدن معمولاً بهتر است.

همیشه نوع پایه را با نیازهای سیستم خود مطابقت دهید. به این فکر کنید که دریچه را کجا قرار می دهید، چند بار از آن استفاده می کنید و چقدر می خواهید تعمیر آن آسان باشد. این به شما کمک می کند بهترین عملکرد و طولانی ترین عمر را از شیر دروازه خود داشته باشید.

مزایای شیرهای دروازه ای

مقاومت جریان حداقل

شیرهای دروازه ای به سیال اجازه می دهند که به راحتی در سیستم حرکت کند. وقتی دریچه کاملاً باز است، داخل کاملاً باز است. این بدان معنی است که آب یا گاز می تواند مستقیماً از آن عبور کند. تقریبا هیچ چیز مانع جریان نیست. به همین دلیل، پمپ ها مجبور نیستند به سختی کار کنند. مصرف انرژی کاهش می یابد و سیستم کارآمد می ماند. سایر دریچه ها ممکن است جریان را کاهش دهند یا آن را ناهموار کنند. شیرهای دروازه ای جریان را صاف و سریع نگه می دارند. این در لوله هایی که برای حرکت سریع به سیال زیادی نیاز دارید مفید است. استفاده از شیر دروازه به صرفه جویی در انرژی و هزینه کمک می کند. بهترین حالت برای روشن یا خاموش کردن جریان بدون اتلاف برق است.

نکته: برای داشتن بهترین جریان، شیر دروازه را همیشه تا آخر باز کنید.

آب بندی قوی

یک شیر دروازه می تواند نشت را متوقف کند و سیستم شما را ایمن نگه دارد. از روش های مختلفی برای ساختن مهر و موم محکم استفاده می کند:

• آب بندی فلز به فلز: دروازه به شدت به بدنه شیر فشار می آورد. زمانی که فشار یا گرما زیاد باشد این کار به خوبی کار می کند.

• آب بندی نرم: یک ماده نرم مهر و موم را می سازد. این برای فشار کمتر و مایعات تمیز خوب است.

• آب بندی موازی اسلاید: دروازه در کنار جریان حرکت می کند. اغلب از تماس فلز به فلز برای محافظت بهتر در برابر نشت استفاده می کند.

می توانید به یک شیر دروازه برای کار در مکان های سخت اعتماد کنید. مهر و موم قوی تجهیزات شما را ایمن نگه می دارد و از نشت مایع جلوگیری می کند. بسیاری از مشاغل به این نوع ایمنی نیاز دارند و به شیرهای دروازه بستگی دارند.

استفاده دو جهته

دریچه های دروازه ای اجازه می دهند سیال در هر دو جهت حرکت کند. لازم نیست نگران باشید که مایع به کدام سمت می رود. دریچه حتی در صورت تغییر جهت جریان کار می کند. این در سیستم هایی که جریان ممکن است به عقب برگردد مهم است. شما می توانید شیر را به هر شکلی که می خواهید قرار دهید. استفاده و تعمیر سیستم را آسان تر می کند. این به گیاهان آب، ایمنی آتش سوزی و کارخانه ها کمک می کند. استفاده دو طرفه این شیر باعث می شود سیستم شما بهتر و راحت تر مدیریت شود.

• دریچه های دروازه ای اجازه می دهند سیال از هر دو طرف عبور کند.

• در صورت نیاز می توانید جهت جریان را تغییر دهید.

• این مهم زمانی است که مایع باید به طرق مختلف حرکت کند.

• شما لازم نیست نگران نحوه نصب شیر باشید.

• هنگامی که جهت جریان مشخص نیست، سیستم شما بهتر کار می کند.

شما این کمک را در بسیاری از جاها مشاهده خواهید کرد، مانند سیستم های تصفیه آب و آتش نشانی . امکان استفاده از شیر به هر دو صورت باعث صرفه جویی در زمان و تغییرات آسان می شود.

توجه: استفاده دو جهته به شما امکان می دهد در صورت نیاز سیستم خود را سریع تغییر دهید.

تطبیق پذیری برنامه

دریچه های دروازه در بسیاری از مکان ها انتخاب های زیادی را در اختیار شما قرار می دهند. شما می توانید به آنها اعتماد کنید که تقریباً در همه جا به خوبی کار می کنند . طراحی آنها به شما امکان می دهد از آنها برای سیالات و فشارهای زیادی استفاده کنید. دریچه های دروازه ای در جایی استفاده می شوند که قابلیت اطمینان و کارایی مهم است.

شیرهای دروازه ای را در این صنایع مشاهده می کنید:

• خطوط لوله نفت و گاز

• تصفیه خانه های آب و فاضلاب

• تاسیسات تولید برق

• کارخانه های فرآوری شیمیایی

• عملیات معدن

• فرآوری مواد غذایی و آشامیدنی

شیرهای دروازه ای می توانند مایعات، گازها و دوغاب ها را مدیریت کنند. مسیر جریان مستقیم اجازه می دهد تا مایعات غلیظ یا ناهموار بدون مسدود شدن عبور کنند. جریان کامل دریافت می کنید، بنابراین افت فشار کم است. این به سیستم شما کمک می کند کارآمد بماند و در مصرف انرژی صرفه جویی کند.

دریچه های دروازه ای در جداسازی عالی هستند. شما می توانید قطعات یک خط لوله را سریع و ایمن ببندید. آب بندی قوی آنها نشتی را حتی در سیستم های فشار بالا متوقف می کند. این کار از تجهیزات شما محافظت می کند و کارها را روان نگه می دارد.

شیرهای دروازه ای با دماها و مواد شیمیایی مختلف کار می کنند. تولید کنندگان آنها را از فولاد ضد زنگ، برنج، آهن و آلیاژهای خاص می سازند. شما مواد مناسب را برای کار خود انتخاب می کنید، بنابراین شیر دوام بیشتری دارد.

نکته: هنگامی که برای بسیاری از سیالات و شرایط به کنترل روشن و خاموش مطمئن نیاز دارید از شیرهای دروازه استفاده کنید.

دریچه های دروازه نیز به روش های مختلف به راحتی قابل استفاده هستند. می توانید آنها را در خطوط لوله افقی یا عمودی قرار دهید. شما نیازی به نگرانی در مورد جهت جریان ندارید زیرا شیرهای دروازه ای به هر دو صورت کار می کنند. این امر طراحی و نگهداری سیستم شما را آسان تر می کند.

در اینجا یک جدول نشان می دهد که چگونه شیرهای دروازه ای برای کارهای مختلف مناسب هستند:

می توانید مطمئن باشید که شیرهای دروازه ای نیازهای سیستم شما را برآورده می کنند. تطبیق پذیری آنها آنها را به انتخابی هوشمند برای بسیاری از پروژه ها تبدیل می کند. با استفاده از دریچه ای متناسب با نیاز شما در زمان و هزینه صرفه جویی می کنید.

معایب شیرهای دروازه ای

عملکرد آهسته

باز یا بسته شدن شیر دروازه نسبت به سایر شیرها به زمان بیشتری نیاز دارد. دروازه باید فاصله زیادی از بسته به باز داشته باشد. برای حرکت دادن دروازه باید بارها چرخ دستی را بچرخانید. حتی با وجود یک محرک، باز هم نسبت به سایر شیرها زمان بیشتری نیاز است. این حرکت آهسته در صورت نیاز به توقف یا شروع سریع جریان می تواند مشکل ساز باشد.

در اینجا جدولی وجود دارد که نشان می دهد شیرهای مختلف به چه مقدار تلاش و زمان نیاز دارند:

اگر سیستم شما نیاز به اقدام سریع دارد، کار کردن با سرعت آهسته شیر دروازه ممکن است سخت باشد.

نه برای Throttling

شما فقط زمانی باید از شیر دروازه استفاده کنید که بخواهید کاملاً باز یا کاملاً بسته شود. برای تغییر میزان جریان سیال خوب نیست. اگر سعی کنید از آن برای کنترل جریان استفاده کنید، ممکن است مشکلاتی داشته باشید:

• صندلی و دیسک به دلیل جریان قوی می توانند به سرعت فرسوده شوند.

• دریچه می تواند تکان بخورد و حباب هایی ایجاد شود که می تواند به شیر و لوله ها آسیب برساند.

• ساقه یا محرک ممکن است خم شده یا فرسوده شود که ممکن است باعث نشتی شود.

نکته: از شیر دروازه فقط برای روشن یا خاموش کردن جریان استفاده کنید. از آن برای تنظیم جریان استفاده نکنید. این باعث می شود شیر شما ایمن و به خوبی کار کند.

پوشیدن و نگهداری

شما باید اغلب شیر دروازه خود را بررسی کنید تا به درستی کار کند. بسیاری از چیزها می توانند باعث فرسودگی داخل شوند:

• صندلی ممکن است فرسوده شود یا پوشش خود را از دست بدهد، که می تواند باعث نشتی شود یا چرخش شیر را سخت کند.

• اگر قطعات فلزی بدون روغن کافی به هم ساییده شوند ممکن است گند زدگی اتفاق بیفتد.

• اگر دریچه با مواد شیمیایی خشن روبرو شود، زنگ زدگی یا گودال می تواند ظاهر شود.

• آشغال یا تراز بد می تواند سطوح آب بندی را خراش دهد.

• نشتی می تواند از فرسودگی، تراز نادرست یا اشتباه در هنگام قرار دادن مجدد شیر شروع شود.

این که شیر شما چقدر به مراقبت نیاز دارد بستگی به این دارد که چند بار از آن استفاده می کنید، چه مایعی از آن عبور می کند و کجا استفاده می شود. برای بررسی مشکلات باید اغلب به دریچه نگاه کنید. اکثر کارشناسان می گویند بسته به سیستم شما هر ماه یا سالی یک بار یک بررسی کامل انجام دهید.

چک کردن دریچه اغلب به شما کمک می کند تا مشکلات را زودتر پیدا کنید و باعث می شود شیر شما دوام بیشتری داشته باشد.

فضای مورد نیاز

هنگامی که لوله کشی خود را طراحی می کنید، به این فکر کنید که یک به چه مقدار فضای شیر دروازه نیاز دارد. این دریچه ها بلند هستند و می توانند حجیم باشند. دروازه داخل باید مسافت زیادی را طی کند تا باز یا بسته شود. ساقه چرخ دستی یا محرک را به دروازه متصل می کند. وقتی از شیر استفاده می کنید بالا و پایین می رود. گاهی اوقات، ساقه هنگام باز شدن از بالای بدنه دریچه بیرون می آید. برای این کار به فضای اضافی بالای شیر نیاز دارید.

اگر یک ساقه بالارونده را انتخاب کنید دریچه دریچه ، با باز کردن آن، ساقه بیشتر بیرون خواهد آمد. این به شما کمک می کند تا ببینید که آیا دریچه باز است یا بسته. اما باید فضای کافی را در بالا برای حرکت ساقه بگذارید. در مکان های کوچک، مانند طاق های زیرزمینی یا اتاق های شلوغ، این کار می تواند سخت باشد.

ساقه بدون بالا آمدن شیرهای دریچه باعث صرفه جویی در فضای عمودی می شود. ساقه در داخل بدنه سوپاپ می ماند، بنابراین حرکت آن را نمی بینید. حتی با این وجود، بدنه سوپاپ هنوز از بسیاری از شیرهای دیگر بلندتر است. شما به فضای کافی در امتداد لوله نیاز دارید تا دریچه مناسب باشد.

در اینجا چند نکته مهم در مورد فضا وجود دارد:

• ارتفاع: دریچه های ساقه بلند شونده به فضای بیشتری در بالا نیاز دارند. همیشه بلندترین ارتفاع ساقه را زمانی که شیر باز است بررسی کنید.

• طول: شیرهای دروازه ای بلندتر از شیرهای توپی یا پروانه ای هستند. برای این طول اضافی در لوله کشی خود برنامه ریزی کنید.

• دسترسی: فضایی در اطراف شیر برای تعمیر آن بگذارید. کارگران برای تعمیر باید به چرخ دستی، محرک یا کاپوت برسند.

• نصب: گاهی اوقات، باید شیر را در یک گودال یا طاق قرار دهید. مطمئن شوید که این منطقه به اندازه کافی بزرگ است تا کار ایمن و تعمیرات آتی انجام شود.

توجه: اگر در مکانی با فضای کمی کار می‌کنید، مانند کشتی، زیرزمین یا زیرزمین، همیشه قبل از انتخاب شیر دروازه ، اندازه‌گیری کنید . اگر فضا خیلی کم باشد، ممکن است به شیر دیگری نیاز داشته باشید.

جدول زیر نشان می دهد که شیرهای مختلف به چه مقدار فضای نیاز دارند:

می توانید ببینید که شیرهای دروازه ای اغلب به فضای بیشتری نسبت به سایرین نیاز دارند. این بدان معنا نیست که نمی توانید از آنها در فضاهای کوچک استفاده کنید، اما باید از قبل برنامه ریزی کنید. همیشه اندازه شیر را بررسی کنید و آن را با فضای خود مقایسه کنید. برنامه ریزی دقیق به شما کمک می کند هنگام نصب آن از مشکلات جلوگیری کنید.

اگر شیری می‌خواهید که تعمیر و بررسی آن آسان باشد، فضای کافی در اطراف آن بگذارید. این کمک می کند تا سیستم شما به خوبی کار کند و بعداً تعمیرات را آسان تر کند.

انتخاب، نصب و نگهداری شیر دروازه

انتخاب، نصب و نگهداری شیر دروازه ای نیاز به توجه دقیق به جزئیات دارد. شما می خواهید سیستم شما به نرمی کار کند و تا زمانی که ممکن است دوام بیاورد. این بخش شما را از طریق مراحل کلیدی انتخاب، نصب و مراقبت مداوم راهنمایی می کند.

معیارهای انتخاب

اندازه و رتبه بندی فشار

وقتی شما یک شیر دروازه را انتخاب کنید ، با بررسی اندازه و درجه فشار شروع کنید. اطمینان حاصل کنید که شیر با اندازه لوله شما مطابقت دارد و می تواند فشار سیستم شما را تحمل کند. اگر اندازه اشتباه را انتخاب کنید، ممکن است جریان ضعیف یا کاهش فشار اضافی را مشاهده کنید. همیشه به دما، فشار و سرعت جریان در برنامه خود نگاه کنید. این به شما کمک می کند تا بعداً از مشکلات جلوگیری کنید.

تناسب مواد و کاربرد

بعد، در مورد مواد فکر کنید. یک شیر ساخته شده از آن را انتخاب کنید موادی که در برابر خوردگی مقاوم هستند و می توانند دمای مایع شما را کنترل کنند. به عنوان مثال، فولاد ضد زنگ به خوبی با مواد شیمیایی کار می کند، در حالی که برنج برای آب مفید است. همچنین تصمیم بگیرید که آیا به طراحی ساقه بالارونده نیاز دارید یا نه. ساقه های بالا رفتن به راحتی می توانید ببینید که دریچه باز است یا بسته، اما به فضای بیشتری نیاز دارند. ساقه های بدون بالا آمدن بهتر در نقاط تنگ قرار می گیرند. اطمینان حاصل کنید که شیر مطابق با استانداردهای صنعتی است و اتصالات انتهایی مناسبی برای لوله های شما دارد.

نکته: همیشه قبل از خرید شیر، گواهینامه ها و استانداردها را بررسی کنید.

مراحل نصب

نصب شیر رزوه ای

نصب صحیح به جلوگیری از نشت کمک می کند و سیستم شما را ایمن نگه می دارد. این مراحل را برای شیر رزوه ای دنبال کنید:

1. شیر و لوله ها را از نظر خرابی یا خرابی بررسی کنید.

2. نوع سوپاپ متناسب با نیاز شما را تأیید کنید.

3. روی رزوه های لوله از درزگیر یا نوار تفلون استفاده کنید.

4. سوپاپ را با دست سفت کنید، سپس از آچار برای یک جا محکم استفاده کنید - بیش از حد سفت نکنید.

5. شیر را با جهت جریان مشخص شده روی بدنه تراز کنید.

تراز و تست نشت

پس از نصب شیر، مطمئن شوید که با خط لوله مطابقت دارد. ناهماهنگی می تواند باعث نشتی شود یا عملکرد شیر را سخت کند. پس از نصب، به آرامی سیستم را روشن کرده و نشتی را بررسی کنید. در صورت نیاز اتصالات را سفت کنید. سوپاپ را با باز و بسته کردن آن تست کنید تا از حرکت نرم اطمینان حاصل کنید.

نکات تعمیر و نگهداری

بازرسی و روغن کاری

تعمیر و نگهداری منظم شیر شما را به خوبی کار می کند. سوپاپ را تمیز کنید تا کثیفی ها و زباله ها پاک شوند. نشتی در اطراف بدن و ساقه را بررسی کنید. برای اطمینان از عملکرد روان، ساقه و قطعات متحرک را روغن کاری کنید. در صورت مشاهده مهر و موم های فرسوده، فورا آنها را تعویض کنید.

مسائل و راه حل های رایج

ممکن است با برخی از مشکلات رایج در مورد شیرهای دروازه مواجه شوید:

• نشتی: این می تواند در ساقه یا فلنج اتفاق بیفتد. غده های بسته بندی را سفت کنید و در صورت نیاز واشرها را تعویض کنید.

• خوردگی: به دنبال زنگ زدگی یا سوراخ شدن، به خصوص در محیط های خشن باشید. در صورت نیاز شیر را تمیز و محافظت کنید.

• ساییدگی و خراش: دروازه و صندلی ممکن است به مرور زمان فرسوده شوند. اگر متوجه حرکت خشن یا نشتی شدید، سطوح آب بندی را بررسی کرده و آنها را تعمیر یا تعویض کنید.

توجه: یک گزارش نگهداری داشته باشید و تیم خود را در مورد مراقبت مناسب آموزش دهید. اقدام سریع در مورد مسائل کوچک به جلوگیری از مشکلات بزرگتر کمک می کند.

با دنبال کردن این مراحل، به شیر گیت خود کمک می‌کنید دوام بیشتری داشته باشد و سیستم خود را ایمن نگه دارید.

دریچه دروازه در مقابل شیرهای دیگر

دروازه در مقابل سوپاپ توپ

دریچه های دروازه ای و شیرهای توپی به روش های مختلفی کار می کنند. یک شیر توپی با چرخش سریع باز یا بسته می شود. فقط باید دسته را 90 درجه بچرخانید. این باعث می شود که آن را بسیار سریعتر از یک شیر دروازه ای کند. یک دریچه دروازه برای حرکت دادن دروازه به بالا یا پایین نیاز به چرخش های زیادی دارد. اگر می خواهید جریان را کمی تغییر دهید، شیرهای توپ خوب هستند. می توان از آنها برای کنترل جریان استفاده کرد. دریچه های دروازه زمانی بهترین عملکرد را دارند که بخواهید کاملاً باز یا بسته باشند.

دریچه های توپی به خوبی آب بندی می شوند. آنها از صندلی های نرم استفاده می کنند که به توپ فشار می آورد. این نشتی را متوقف می کند و به شدت خاموش می شود. مهر و موم حتی پس از استفاده های زیاد قوی می ماند. شیرهای دروازه ای از آب بندی فلز به فلز استفاده می کنند. این می تواند قوی باشد، اما می تواند فرسوده شود. کثیفی یا زباله نیز می تواند به مرور زمان باعث نشتی شود. اگر به دریچه ای نیاز دارید که هر بار آب بندی شود، شیر توپی اغلب بهتر است.

کنترل شیرهای توپی آسان است. موقعیت دسته با سرعت جریان مطابقت دارد. با نگاه کردن به دسته می توانید میزان حرکت مایع را مشاهده کنید. دریچه های دروازه ای اجازه می دهند بیشترین سیال در هنگام باز شدن عبور کند. اما برای تغییر جریان خوب نیستند. اگر می خواهید عمل سریع و آب بندی محکم داشته باشید، یک شیر توپی انتخاب کنید. اگر می خواهید مقاومت جریان کم و فقط استفاده روشن/خاموش داشته باشید، شیر دروازه انتخاب خوبی است.

دروازه در مقابل گلوب دریچه

شیرهای دروازه و شیرهای گلوب کارهای مختلفی انجام می دهند. دریچه های دروازه به سیال اجازه می دهند که تقریباً بدون مقاومت در هنگام باز حرکت کند. آنها برای شروع یا توقف جریان عالی هستند. شیرهای گلوب برای کنترل جریان ساخته شده اند. برای تنظیم میزان حرکت سیال می توانید از شیر گلوب استفاده کنید. این در خطوط بخار یا زمانی که نیاز به کنترل دما دارید مفید است.

در اینجا جدولی برای مقایسه آنها وجود دارد:

• شیرهای دروازه ای مقاومت جریان پایینی دارند، بنابراین برای استفاده روشن/خاموش بهترین هستند.

• دریچه‌های گلوب به شما کمک می‌کنند جریان را به خوبی کنترل کنید، بنابراین برای تنظیمات خوب مناسب هستند.

اگر نیاز به تغییر جریان یا فشار دارید، از شیر گلوب استفاده کنید. برای خاموش کردن ساده با افت فشار کم، از شیر دروازه استفاده کنید.

دروازه در مقابل شیر پروانه ای

شیرهای پروانه ای و شیرهای دروازه ای هر دو جریان را کنترل می کنند، اما به روش های مختلف. شیر پروانه ای کوچکتر و سبکتر از شیر دروازه ای است. می توانید یک شیر پروانه ای را در فضاهای تنگ قرار دهید. این امر استفاده از آن را در سیستم های لوله کشی بزرگ آسان می کند. اکثر شیرهای پروانه ای حتی زمانی که بزرگ هستند نیازی به پشتیبانی اضافی ندارند.

دریچه های پروانه ای به سرعت باز و بسته می شوند. شما همچنین می توانید از آنها برای تنظیم جریان استفاده کنید، نه اینکه فقط آن را روشن یا خاموش کنید. دریچه های دروازه ای برای استفاده طولانی تر و سنگین تر هستند. آنها به فضای بیشتر و گاهی اوقات حمایت اضافی نیاز دارند.

• شیرهای پروانه ای کوچک و سبک هستند، بنابراین به راحتی نصب می شوند.

• شیرهای دروازه بزرگتر و سنگین تر هستند، بنابراین نصب می تواند سخت تر باشد.

• شیرهای پروانه ای به شما امکان می دهند جریان را سریع باز یا بسته کنید.

• دریچه های دروازه ای به طور محکم بسته می شوند و به سیال اجازه می دهند به راحتی در هنگام باز حرکت کند.

اگر برای فضای کوچک به شیر نیاز دارید یا می خواهید به سرعت جریان را تغییر دهید، از شیر پروانه ای استفاده کنید. اگر شیری با مسیر مستقیم و قطع کننده قوی می خواهید، از شیر دروازه ای استفاده کنید.

مناسب بودن برنامه

شما باید شیر مناسب برای سیستم خود را انتخاب کنید. هر نوع دریچه برای مشاغل خاصی بهترین کار را دارد. شیرهای دروازه ای در بسیاری از مکان ها استفاده می شوند زیرا مسیر جریان مستقیم و قطعی قوی را ارائه می دهند. می توانید شیرهای دروازه ای را در تصفیه آب، خطوط لوله گاز و کارخانه ها پیدا کنید. طراحی آنها اجازه می دهد تا سیالات زیادی با مقاومت کمی حرکت کنند.

هنگام انتخاب شیر، به مایع، فشار، دما و نحوه نصب آن فکر کنید. شیرهای دروازه ای برای شروع یا توقف کامل جریان بهترین هستند. از آنها برای تنظیم جریان استفاده نکنید. مهر و موم قوی آنها و افت فشار کم آنها را برای جداسازی مناسب می کند.

در اینجا مواردی وجود دارد که دریچه های دروازه به خوبی کار می کنند:

• سیستم های آب و گاز: یک مسیر روشن و افت فشار کم خواهید داشت. این سیستم شما را کارآمد نگه می دارد و در مصرف انرژی صرفه جویی می کند.

• تاسیسات زیرزمینی و زیرزمینی: شیرهای دروازه ای سیالات مختلفی را کنترل می کنند و برای بسیاری از نیازهای نصب مناسب هستند. شما می توانید آنها را در لوله هایی که در معرض یا مدفون هستند استفاده کنید.

• سیالات با ویسکوزیته یا فشار بالا: شیرهای گیت ساقه بلند شونده کارآمد هستند. می توانید ببینید که آیا دریچه باز است یا بسته که به تعمیر و نگهداری و ایمنی کمک می کند.

• دما یا رسوب بالا: ای بدون بالا آمدن دریچه های دروازه دارای قطعات کمتر و هزینه کمتری هستند. نصب آنها در فضاهای کوچک آسانتر است.

جدول زیر نحوه مقایسه شیرهای دروازه ای را در کارهای مختلف نشان می دهد:

نکته: همیشه نوع شیر را با نیازهای سیستم خود مطابقت دهید. به مایع، فشار و فضایی که دارید فکر کنید.

همچنین باید به فکر نگهداری و دسترسی باشید. دریچه های ساقه بالا رفتن به راحتی می توانید ببینید که آیا دریچه باز است یا بسته. دریچه های ساقه بدون بالا آمدن بهتر در فضاهای تنگ قرار می گیرند. می توانید شیرهای دروازه را در لوله های افقی یا عمودی قرار دهید. این امر طراحی سیستم خود را بدون نگرانی در مورد جهت جریان آسان تر می کند.

شیرهای دروازه ای عملکرد قابل اعتمادی را در بسیاری از صنایع ارائه می دهند. برای انزوا، ایمنی و کارایی می توانید به آنها اعتماد کنید. هنگامی که برای شرایط سخت و عملکرد روان به یک شیر نیاز دارید، شیرهای دروازه انتخاب هوشمندانه ای هستند.

اکنون می دانید که شیر دروازه چگونه کار می کند و چرا مهم است. جدول زیر نکات اصلی را نشان می دهد:

برای به دست آوردن بهترین نتیجه، این کارها را انجام دهید:

• مواد قوی را انتخاب کنید تا شیر شما دوام بیشتری داشته باشد.

• شیر خود را اغلب چک و تعمیر کنید تا به خوبی کار کند.

• شیر را با دقت نصب کنید تا دچار نشتی یا مشکل فشار نشوید.

سوالات متداول

هدف اصلی شیر دروازه چیست؟

شما از شیر دروازه برای شروع یا توقف جریان مایع یا گاز در خط لوله استفاده می کنید. برای موقعیت‌های کاملاً باز یا کاملا بسته بهترین کار را دارد، نه برای تنظیم جریان.

آیا می توانید شیر دروازه ای را در هر جهت نصب کنید؟

می توانید یک شیر دروازه را به صورت افقی یا عمودی نصب کنید. برای بهترین عملکرد و آب بندی، ساقه را همیشه در حالت عمودی نگه دارید. از کج شدن شیر در هنگام نصب خودداری کنید.

چگونه می توان فهمید که یک شیر دروازه باز است یا بسته؟

اگر از شیر دریچه ساقه بالارونده استفاده می کنید، می بینید که میل در هنگام باز شدن به سمت بالا و در هنگام بسته شدن به سمت پایین حرکت می کند. برای انواع ساقه بدون بالا آمدن، موقعیت چرخ دستی را بررسی کنید یا از نشانگر موقعیت استفاده کنید.

چرا باید از دریچه گاز با شیر دروازه خودداری کنید؟

دریچه های دروازه برای دریچه گاز طراحی نشده اند. اگر شیر را تا حدی باز بگذارید، در معرض خطر لرزش، سایش ناهموار و نشت احتمالی هستید. همیشه آن را کاملا باز یا بسته استفاده کنید.

هر چند وقت یکبار باید شیر دروازه را نگه دارید؟

شما باید شیر دروازه خود را به طور منظم بازرسی و کار کنید. هر چند ماه یکبار نشتی، خوردگی و حرکت صاف را بررسی کنید. قطعات متحرک را روغن کاری کرده و در صورت نیاز سیل های فرسوده را تعویض کنید.

چه موادی برای شیرهای دروازه ای بهتر عمل می کنند؟

شما مواد را بر اساس سیال و محیط خود انتخاب می کنید. فولاد ضد زنگ در برابر خوردگی مقاوم است. برنج به خوبی برای آب کار می کند. آهن مناسب سیستم های صنعتی بزرگ است. همیشه مواد را با برنامه خود مطابقت دهید.

آیا شیر دروازه ای می تواند فشار بالا را تحمل کند؟

می توانید از شیرهای دروازه ای در سیستم های فشار قوی استفاده کنید. همیشه قبل از نصب، میزان فشار شیر را بررسی کنید. شیری را انتخاب کنید که با حداکثر فشار سیستم شما مطابقت داشته باشد یا بیشتر از آن باشد.

اگر شیر دروازه شما نشتی داشته باشد چه باید بکنید؟

نکته: ابتدا مهره بسته بندی را سفت کنید یا واشر را تعویض کنید. اگر نشتی ادامه داشت، صندلی و گیت را برای آسیب دیدگی بررسی کنید. قطعات فرسوده را تعویض کنید تا مهر و موم محکم بازگردد.
