Deskripsi Produk

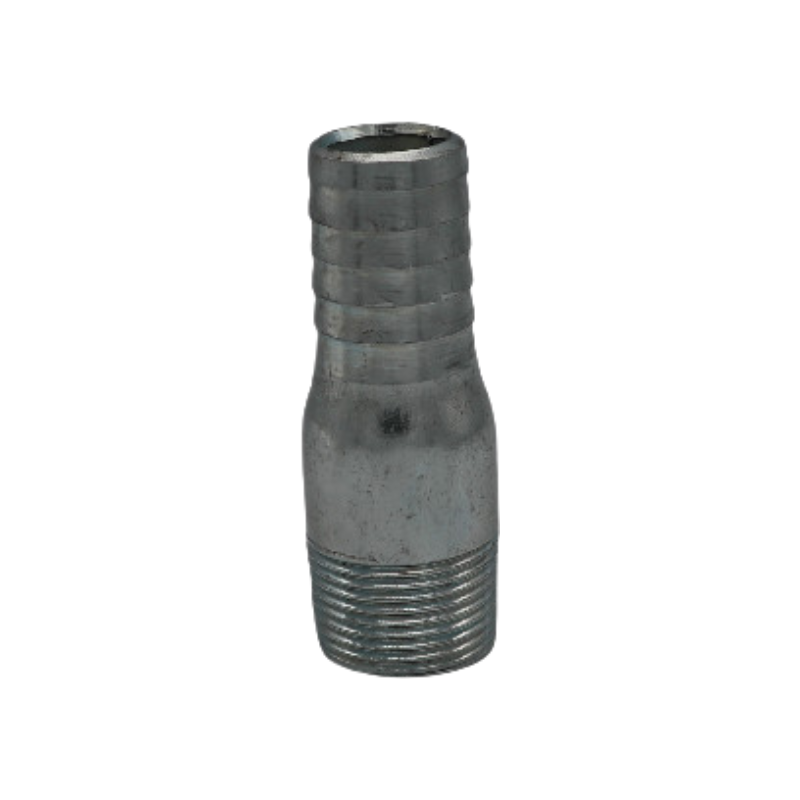

KC Nipple, juga dikenal sebagai Combination Nipple, adalah fitting berfungsi ganda yang digunakan untuk menyambung pipa dan selang. Salah satu ujungnya dilengkapi ulir pipa jantan (NPT/BSPT), sedangkan ujung lainnya memiliki duri atau tangkai selang, sehingga memungkinkan sambungan erat dengan selang fleksibel. Perlengkapan ini dibuat menggunakan baja karbon, sehingga ideal untuk aplikasi bertekanan sedang hingga tinggi.
| Ukuran | 1/8'-6' | ||||||||||
| Standar | ASTM A733 | ||||||||||
| Ketebalan dinding | STD/SCH40, SCH80/XS, SCH160, XXS | ||||||||||
| Akhir | Ujung polos atau ujung Benang (NPT/BSP), TOE,TBE, POE,BBE,PBE,PE,BE | ||||||||||
| Panjang | 3/4'-24'; 19mm-500mm; Atau sesuai permintaan pelanggan | ||||||||||
| Proses | mulus atau ERW | ||||||||||
| Permukaan | Semburan pasir, hitam, minyak anti karat, HDG (hot dip galv. atau eletric galv.) | ||||||||||
| Bahan | Baja karbon: A106, A53, A333 Gr6 | ||||||||||
| Baja pipa: API 5l Gr B, X46, X52, X56,X60,X65, X70 | |||||||||||
| Baja tahan karat: 304/304L, 316/316L | |||||||||||
| Baja tahan karat dupleks: UNS31803 | |||||||||||
| Paduan nikel: inconel600, inconel625 | |||||||||||
| Baja paduan Cr-Mo: P11, P22, P5, P9, P91 | |||||||||||
| Aplikasi | Industri petrokimia; industri penerbangan dan kedirgantaraan; industri farmasi, gas buang; pembangkit listrik; pembangunan kapal; pengolahan air, dll. | ||||||||||
data parameter
| Puting Pipa Baja Karbon Sedang/Berat, Dilas/Mulus |
||||||||||||||||||
| Ukuran pipa | Pipa OD | Panjang Tutup | Panjang Puting Pipa (mm) | |||||||||||||||
| mm | mm | mm | ||||||||||||||||
| 6 | 10.3 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 8 | 13.7 | 27 | 30 | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 10 | 17.1 | 28 | 30 | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 15 | 21.3 | 37 | X | 40 | 50 | 60 | 80 | 100 | 4/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 20 | 26.7 | 39 | X | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 25 | 33.4 | 46 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 32 | 422 | 51 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 40 | 48.3 | 51 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 50 | 60.3 | 60 | X | X | X | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 65 | 76.1 | 69 | X | X | X | X | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 80 | 88.9 | 75 | X | X | X | X | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 100 | 114.3 | 87 | X | X | X | X | X | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 125 | 141.3 | 96 | X | X | X | X | X | X | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 150 | 168.3 | 96 | X | X | X | X | X | X | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
Proses produksi
 |
 |
| Pemotongan | Pemrosesan CNC |
 |
 |
| benang | Pencetakan |
| Perlengkapan Pipa Berulir Baja Standar Inggris | ||||||||||||
| Standar untuk alat kelengkapan pipa berulir baja adalah EN 10241. Benang pipa mengikuti standar BSP, ISO 7-1. Berdasarkan ketebalan dinding, alat kelengkapan pipa berulir baja dapat diklasifikasikan menjadi alat kelengkapan ulir baja dengan ketebalan sedang dan alat kelengkapan ulir baja dengan ketebalan berat. Menurut perlakuan permukaannya, alat-alat tersebut dapat dikategorikan sebagai: 1, alat kelengkapan ulir baja galvanis hot-dip 2, alat kelengkapan ulir baja elektro-galvanis 3, alat kelengkapan ulir baja hitam 4, alat kelengkapan ulir baja polos sandblasted |
||||||||||||
