Veelzijdige straaladapter

Maat	3/8' -12''
Materiaal	kartonnen staal
Certificering	UL & FM & CE goedgekeurd
Finish	Gegalvaniseerd. Andere afwerking beschikbaar op

Productbeschrijving

De Universal Beam Adapter is een veelzijdige oplossing voor het aansluiten van leidingen, leidingen of mechanische systemen op structurele balken en biedt ongeëvenaarde flexibiliteit in industriële en commerciële installaties. De adapter is gemaakt van smeedbaar gietijzer met een vernikkelde afwerking en heeft een ontwerp met dubbele montage dat een balkklem en een pijpzadel in één eenheid combineert. De balkklemzijde bevat verstelbare kaakplaten die passen op I-balken, H-balken en kanaalbalken met flensbreedtes van 3' tot 8', terwijl het buiszadel geschikt is voor nominale buismaten van 1' tot 6'. De stelschroeven met precisieschroefdraad maken een hoekuitlijning van 15° en een verticale hoogteaanpassing van 2' mogelijk, waardoor maatwerk niet meer nodig is.

Functies

Aanpasbaarheid op meerdere oppervlakken: past op zowel warmgewalste als koudgevormde stalen balken, met antislipvertandingen op de kaakplaten die een wrijvingscoëfficiënt bieden die 30% hoger is dan bij standaardklemmen.

Technologie voor lastverdeling: De driehoekige verstevigingsribben op het buiszadel verdelen de belastingen gelijkmatig, geschikt voor verticale belastingen tot 3.000 lbs en zijdelingse belastingen tot 1.500 lbs.

Corrosiebescherming: De vernikkelde afwerking (conform ASTM B607) biedt superieure weerstand tegen atmosferische corrosie, terwijl de nylon ringen galvanische corrosie tussen ongelijksoortige metalen voorkomen.

Modulair ontwerp: Optionele verlengarmen (verkrijgbaar in lengtes van 4', 6' en 8' maken offset-montage mogelijk voor complexe leidinglay-outs, waardoor de noodzaak voor lasverbindingen wordt verminderd.

Sollicitatie

Ideaal voor structurele verbindingen in diverse industrieën:

Commerciële bouw: Verbindt HVAC-kanalen en sprinklerleidingen met stalen balken in kantoorgebouwen en winkelcentra.

Industriële machines: Ondersteunt transportbanden en robotarmen door bevestiging aan bovenloopkraanbalken in fabrieken.

Renovatieprojecten: Renoveert leidingsystemen in historische gebouwen met niet-destructieve balkenmontage, waardoor boren in dragende constructies wordt vermeden.

Zonne- en windparken: Bevestigt kabelgoten en vloeistofleidingen aan structurele steunen in installaties voor hernieuwbare energie.

Veelgestelde vragen

Vraag: Kan deze adapter worden gebruikt met houten balken?

A: Ja, bij gebruik met onder druk behandeld hout, op voorwaarde dat de kaakplaten zijn voorzien van beschermende rubberen kussentjes om houtschade te voorkomen.

Vraag: Wat is de aandraaimomentspecificatie voor de montageschroeven?

A: Draai aan tot 54-81 N·m (40-60 ft-lbs) met behulp van een momentsleutel om een ​​goede grip op de balk te garanderen zonder te strak aan te draaien.

Vraag: Is er laswerk nodig voor permanente installatie?

A: Nee, het mechanische klemontwerp zorgt voor een veilige verbinding zonder lassen, waardoor het geschikt is voor tijdelijke of verwijderbare opstellingen.

Vraag: Kunnen er meerdere adapters op één balk worden gebruikt?

A: Ja, adapters kunnen op een onderlinge afstand van maximaal 150 mm (6') worden geplaatst, op voorwaarde dat het draagvermogen van de balk niet wordt overschreden. Raadpleeg de constructeur voor specifieke projecten.

Installatie-instructies voor hangers

Pijpklem(1,2) Universele C-type klem(3,4,5,6)

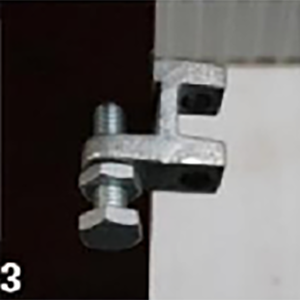

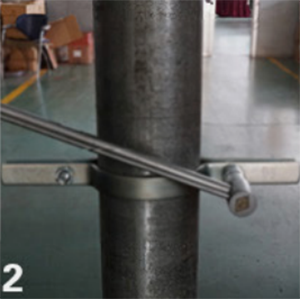

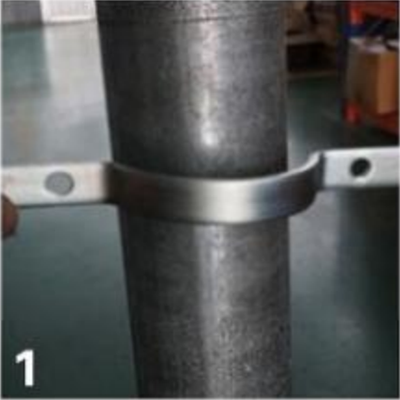

1. Bevestig de klem op het juiste niveau	2. Draai de moeren vast met het juiste koppel (koppel specificaties als volgt leeg)	3. Installeer de C-type klem op de juiste manier op H-staal of een andere vaste hangende balk

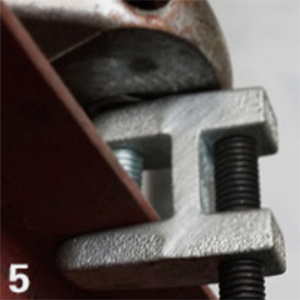

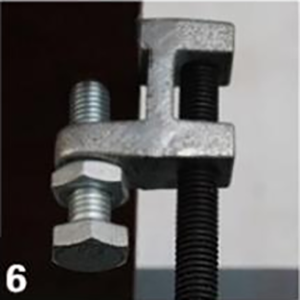

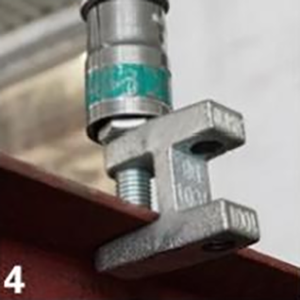

4. Stel de bout af op de vereiste koppelwaarde dan draai de borgmoer vast.	5. Gebruik de moer om de bout vast te zetten	6. Plaats de draadstang. De stang moet de onderkant van de klem bereiken.
