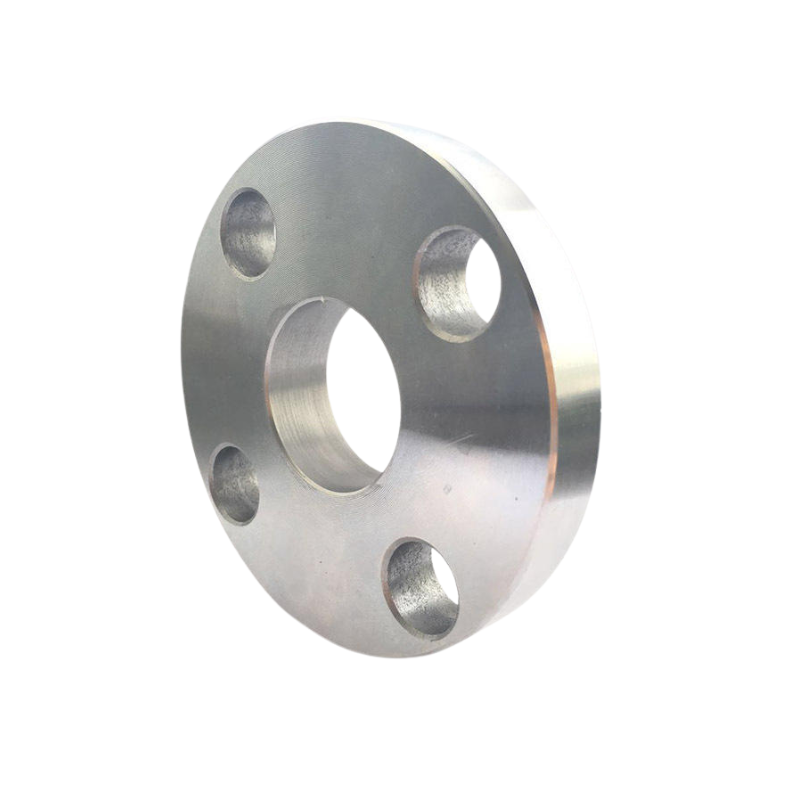

EN1092-1 TIPE 01 Plaatflens

Oorsig

EN 1092-1 Tipe 01 Plaatflens is 'n platplaat-tipe flens wat in ooreenstemming met EN 1092-1 Europese standaard vervaardig word . Dit word van staalplaat vervaardig deur te sny en masjineer, met akkuraat geboorde boutgate en 'n gemasjineerde seëloppervlak.

Hierdie flenstipe word wyd gebruik in watervoorsiening, brandbeskerming, HVAC en algemene industriële pypstelsels , veral vir lae- tot mediumdruktoepassings waar kostedoeltreffendheid en standaardversoenbaarheid vereis word.

Produkbeskrywing

EN 1092-1 Tipe 01 Plaatflense is ontwerp om 'n betroubare flensverbinding vir pype, kleppe, pompe en toebehore te verskaf. Die flens word direk aan die pypkant gesweis of as 'n los rugflens in sekere toepassings gebruik.

Tipe 01 verwys spesifiek na die plaatflens sonder 'n naaf , wat dit 'n eenvoudige en ekonomiese oplossing maak in vergelyking met gesmee of nek-tipe flense.

Tipiese spesifikasies:

• Standaard: EN 1092-1

• Tipe: Tipe 01 – Plaatflens

• Groottereeks: DN15 – DN2000

• Drukgraderings: PN6 / PN10 / PN16 / PN25 / PN40

• Gesig tipes: FF (Flat Face), RF (Raised Face)

• Materiaal: Koolstofstaal, vlekvrye staal

• Vervaardigingsproses: Plaatsny + bewerking




Standaard:	EN 1092-1 TIPE01 PN6 PN10 PN16 PN25 PN40 PN63 FLENS
Flens tipe:	PLAAT Flens
Grootte:	1/2''-24''
Drukklas:	PN6/PN10/PN16/PN25
Seël tipe:	Plat gesig (FF), Verhoogde gesig (RF), Ringgewrig (RTJ)
Materiaal:	Koolstofstaal ASTM A 105/A 105N, A694 F42-F70, A-350LF1/LF2,
	Vlekvrye staal ASTM A 182 F304/304L, F316/316L

Flens produksie proses

Fabriek vertoonkas

Gereelde vrae

V1: Wat beteken 'Tipe 01' in EN 1092-1?

Tipe 01 verwys na 'n plaatflens sonder 'n naaf , vervaardig van staalplaat. Dit is die eenvoudigste flenstipe gedefinieer in EN 1092-1.

---

V2: Is EN 1092-1 Tipe 01 dieselfde as 'n DIN-plaatflens?

Ja. Baie voormalige DIN-flensstandaarde (soos DIN 2573, DIN 2501) is in EN 1092-1 geharmoniseer . In die praktyk is EN 1092-1 Tipe 01 die moderne ekwivalent van tradisionele DIN-plaatflense.

---

V3: Watter drukgraderings word die meeste gebruik?

Vir die meeste waterwerke en brandbeskermingstelsels:

• PN10 en PN16 is die algemeenste
  vir industriële toepassings:

• PN25 en PN40 mag vereis word

---

V4: Wat is die verskil tussen Tipe 01 en Tipe 02 flense?

• Tipe 01 : Plaatflens, geen naaf nie

• Tipe 02 : Inskuifflens met naaf (SO)

Tipe 02 bied makliker belyning en effens hoër meganiese sterkte, terwyl Tipe 01 meer ekonomies is.

---

V5: Watter tipes gesig is beskikbaar?

• FF (Flat Face) – word algemeen gebruik vir rekbare ysterkleppe en waterstelsels

• RF (Raised Face) – gebruik in staalpypstelsels met spesifieke pakkingontwerpe

Die tipe bekleding moet gekies word volgens pakking en stelselvereistes.

---

V6: Watter toepassings is geskik vir EN 1092-1 Tipe 01-flense?

• Munisipale watertoevoerpypleidings

• Brandbeskermingstelsels

• HVAC stelsels

• Algemene industriële en nutspype
