Panoramica

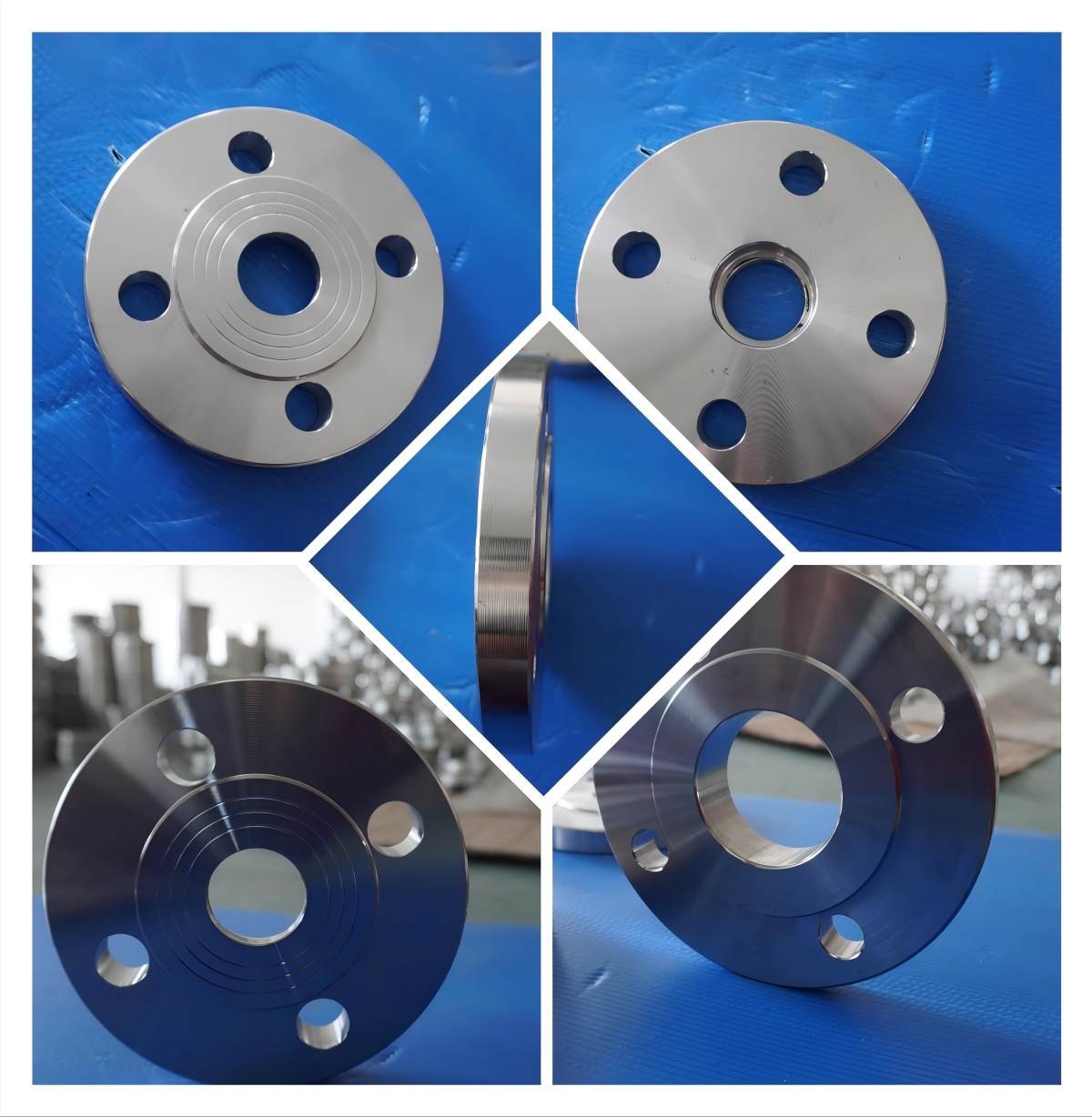

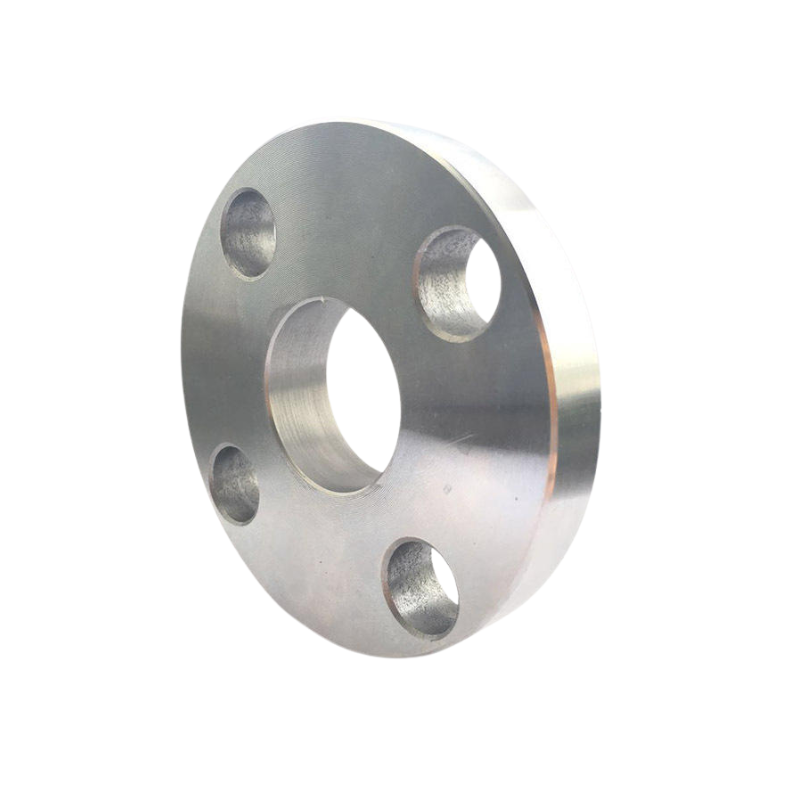

La flangia a piastra EN 1092-1 Tipo 01 è una flangia a piastra piatta prodotta in conformità alla norma europea EN 1092-1 . È prodotto da lamiera d'acciaio mediante taglio e lavorazione, con fori per bulloni accuratamente praticati e una superficie di tenuta lavorata.
Questo tipo di flangia è ampiamente utilizzato nei sistemi di approvvigionamento idrico, protezione antincendio, HVAC e tubazioni industriali generali , in particolare per applicazioni a pressione da bassa a media dove sono richieste efficienza economica e compatibilità standard.
Descrizione del prodotto
Le flange a piastra EN 1092-1 Tipo 01 sono progettate per fornire una connessione flangiata affidabile per tubi, valvole, pompe e raccordi. La flangia viene saldata direttamente all'estremità del tubo o utilizzata come flangia di supporto libera in alcune applicazioni.
Il tipo 01 si riferisce specificamente alla flangia a piastra senza mozzo , rendendola una soluzione semplice ed economica rispetto alle flange forgiate o a collo.
Specifiche tipiche:
Norma: EN 1092-1
Tipo: Tipo 01 – Flangia a piastra
Gamma dimensionale: DN15 – DN2000
Valori di pressione: PN6 / PN10 / PN16 / PN25 / PN40

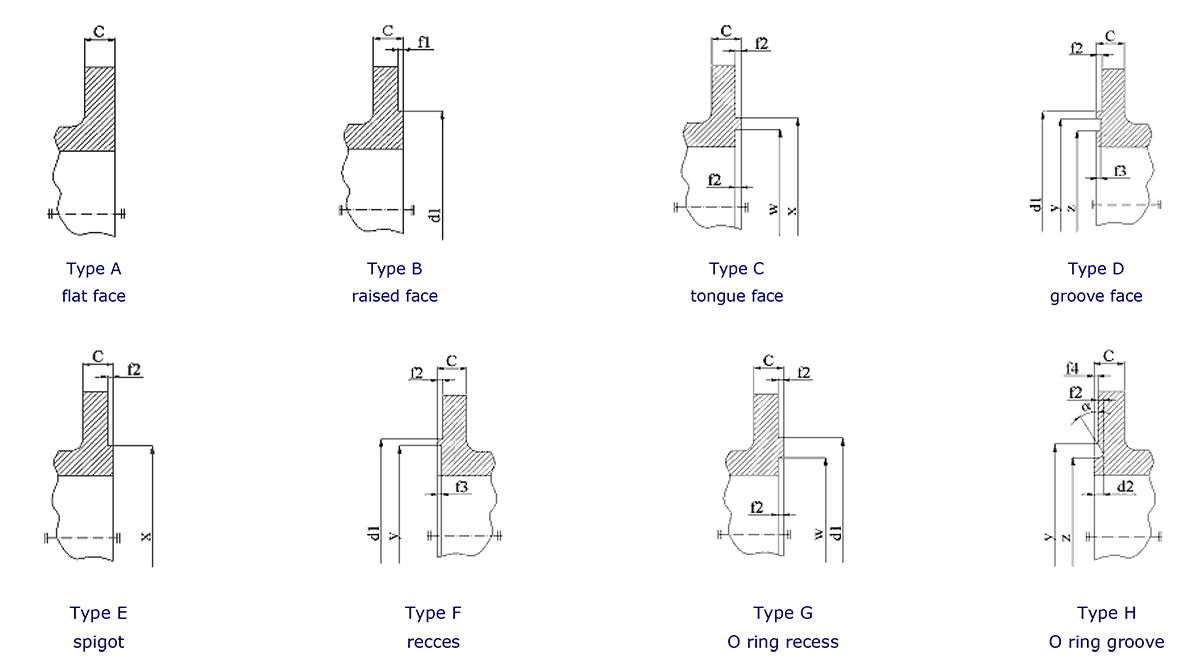

Tipi di sfacciatura: FF (Flat Face), RF (Raised Face)
Materiali: acciaio al carbonio, acciaio inossidabile
Processo di produzione: taglio lamiera + lavorazione

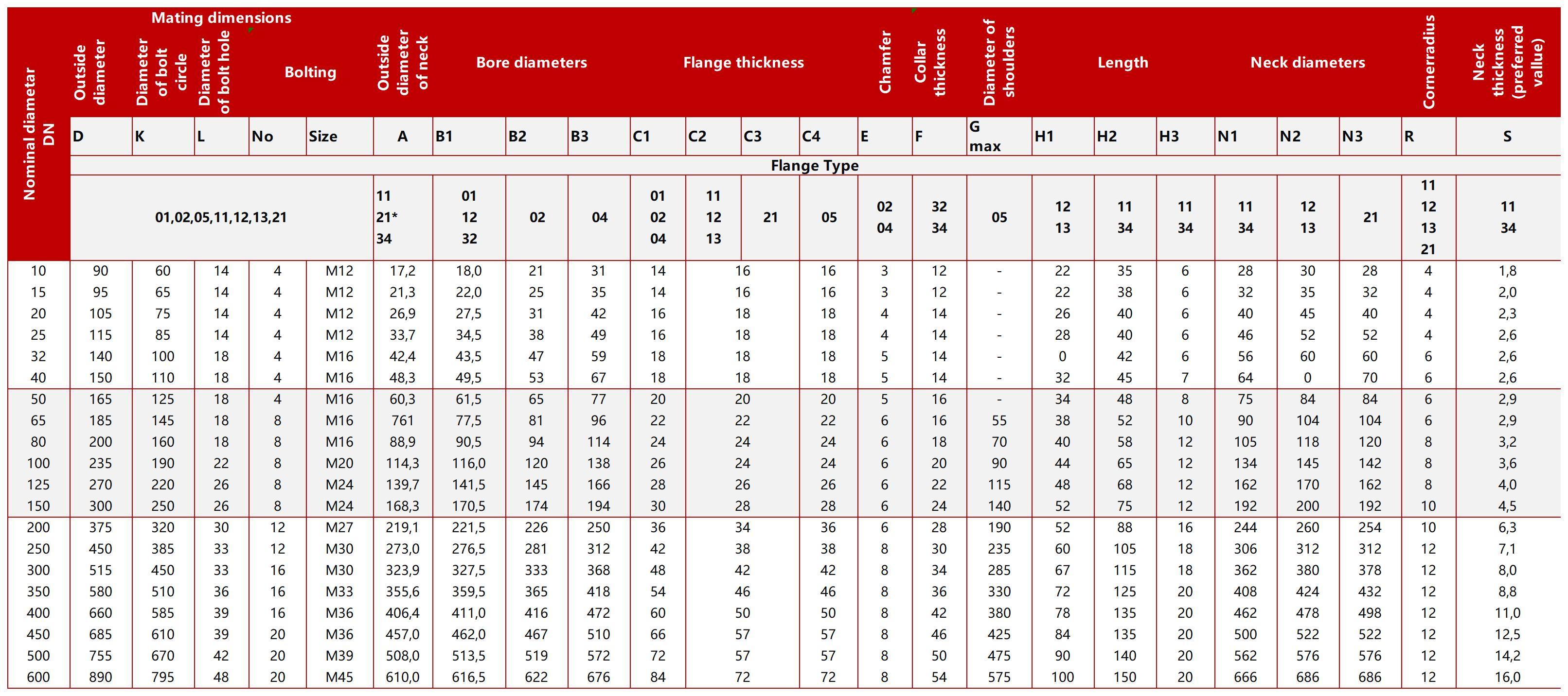

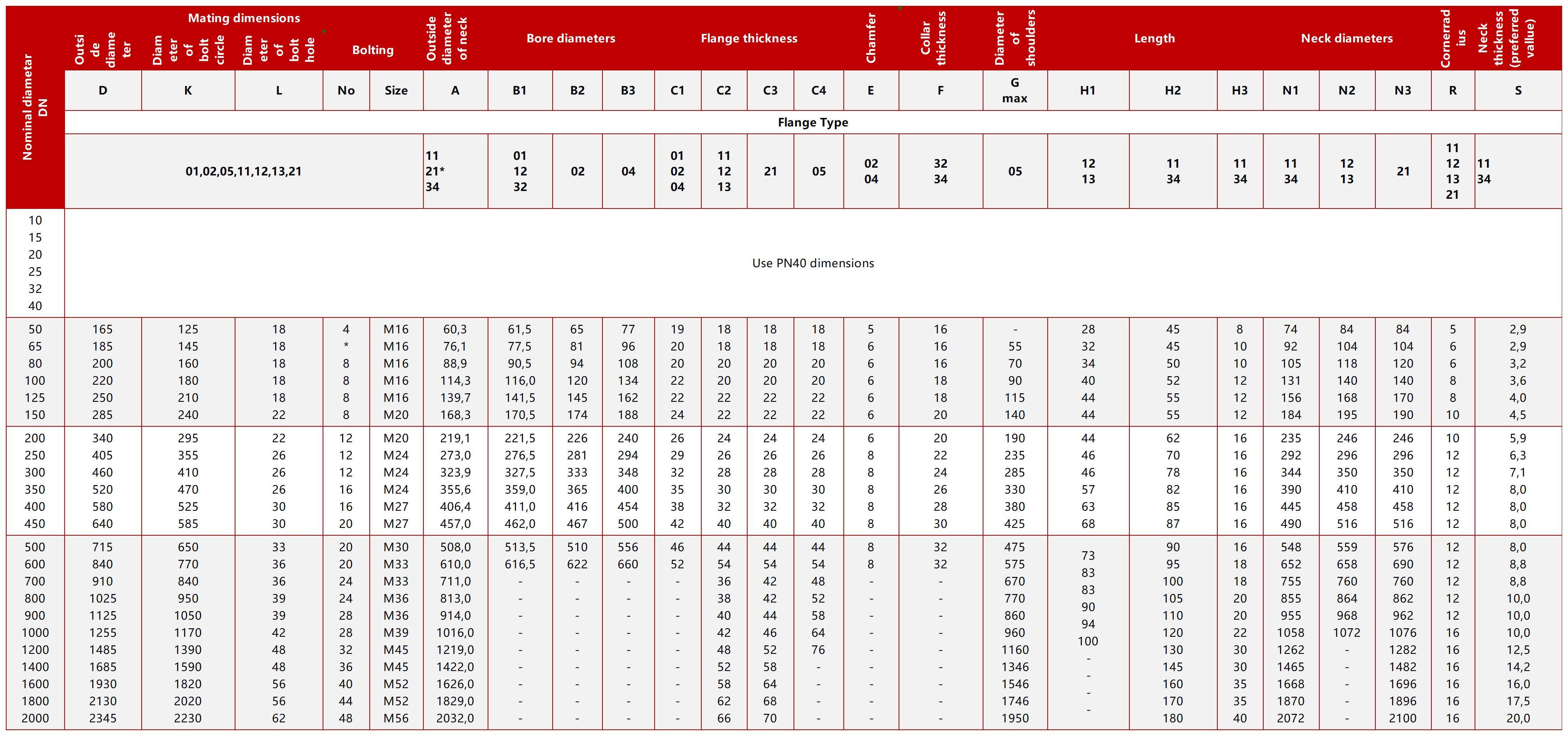

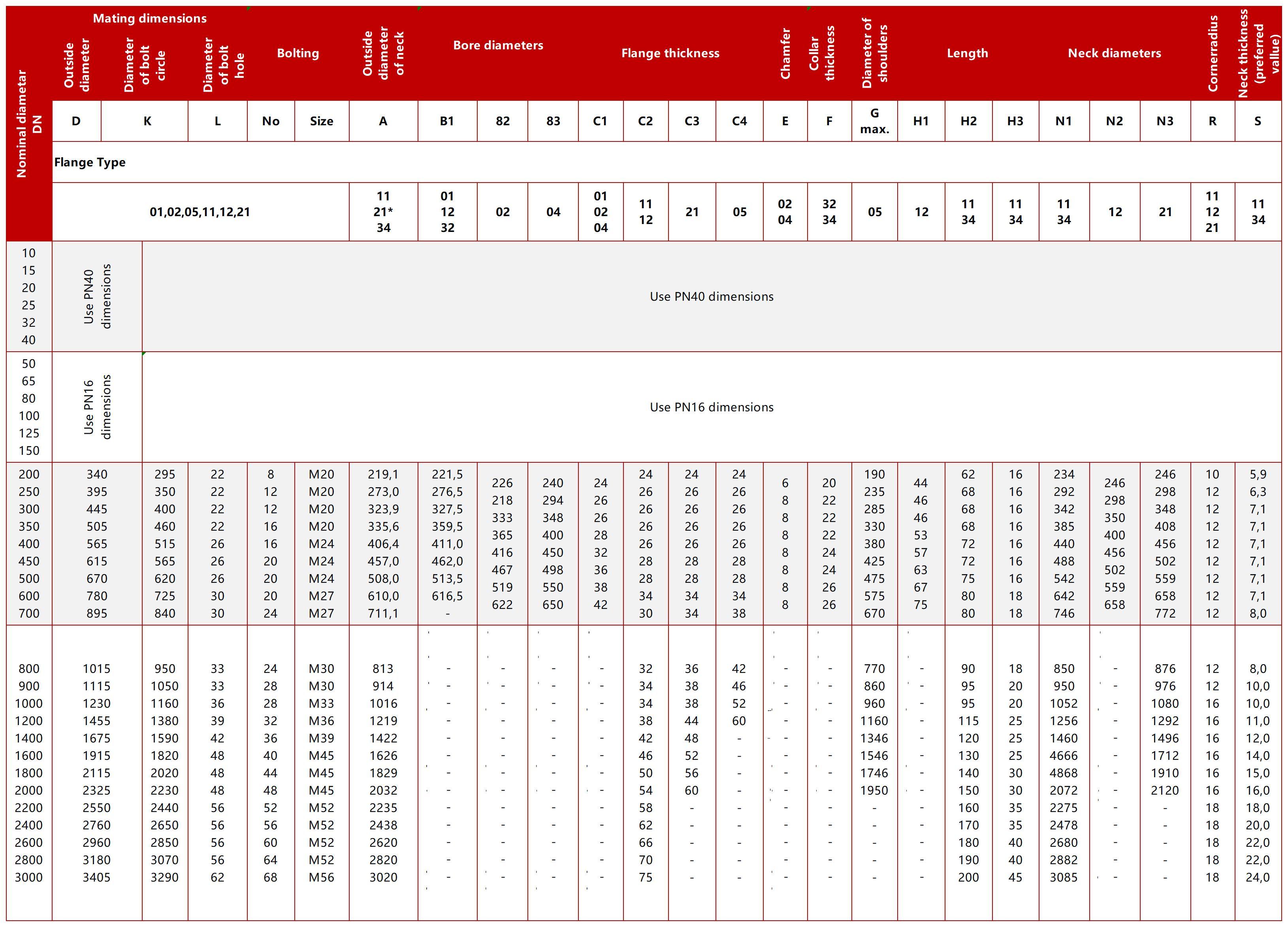

| Standard: | FLANGIA EN 1092-1 TIPO 01 PN6 PN10 PN16 PN25 PN40 PN63 | |||||||||
| Tipo di flangia: | Flangia A PIASTRA | |||||||||
| Misurare: | 1/2''-24'' | |||||||||
| Classe di pressione: | PN6/PN10/PN16/PN25 | |||||||||
| Tipo di tenuta: | Faccia piatta (FF), faccia rialzata (RF), giunto ad anello (RTJ) | |||||||||
| Materiale: | Acciaio al carbonio ASTM A 105/A 105N,A694 F42-F70,A-350LF1/LF2, | |||||||||
| Acciaio inossidabile ASTM A 182 F304/304L,F316/316L | ||||||||||

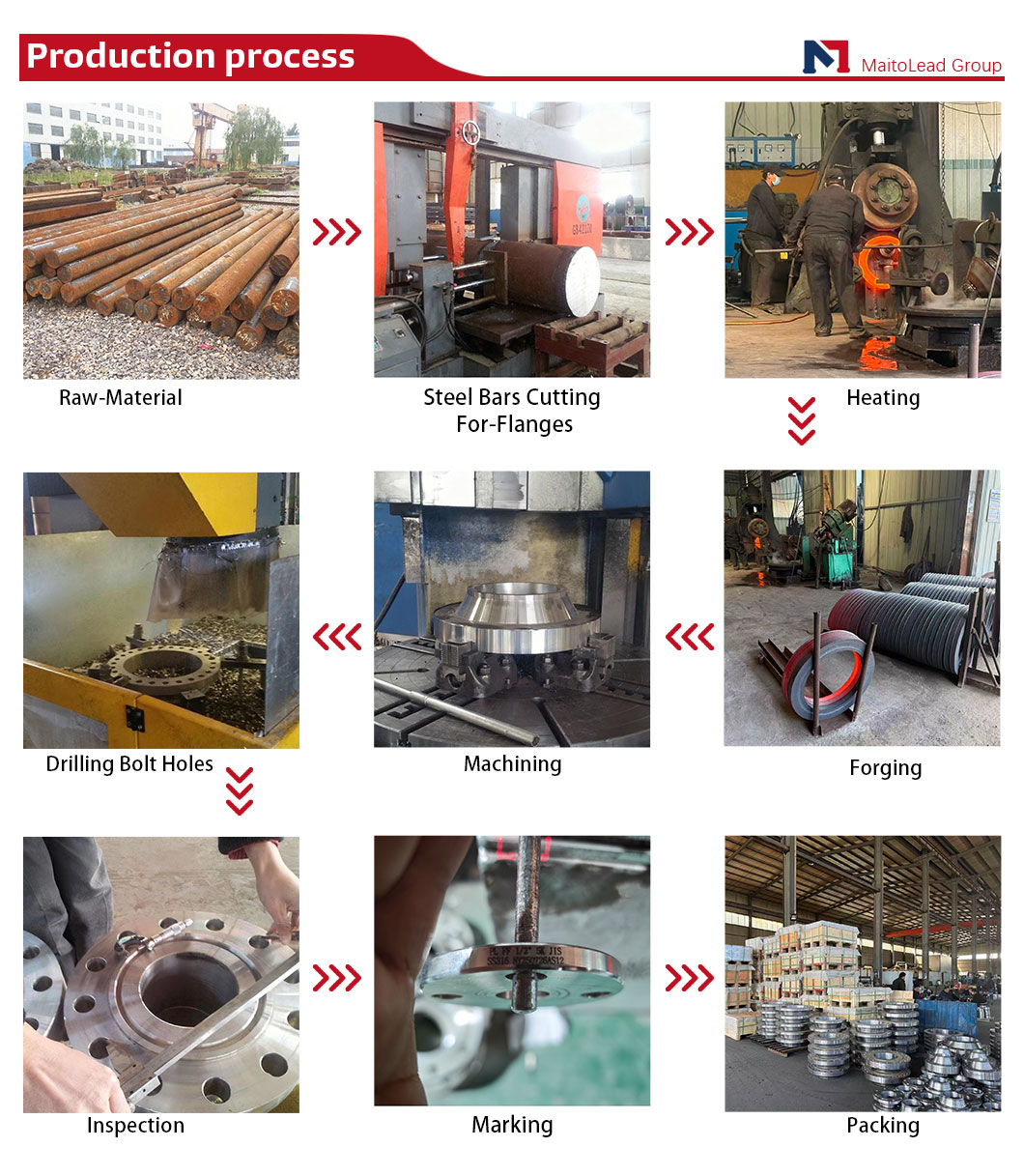

Processo di produzione della flangia
Vetrina della fabbrica
 |
 |
 |
 |
 |
 |
Domande frequenti
Il tipo 01 si riferisce ad una flangia a piastra senza mozzo , realizzata in lamiera di acciaio. È il tipo di flangia più semplice definito nella norma EN 1092-1.
SÌ. Molti precedenti standard sulle flange DIN (come DIN 2573, DIN 2501) sono stati armonizzati nella EN 1092-1 . In pratica la EN 1092-1 Tipo 01 è l'equivalente moderno delle tradizionali flange a piastra DIN.
Per la maggior parte degli acquedotti e dei sistemi antincendio:
PN10 e PN16 sono i più comuni
Per applicazioni industriali:
PN25 e PN40 Potrebbero essere necessari

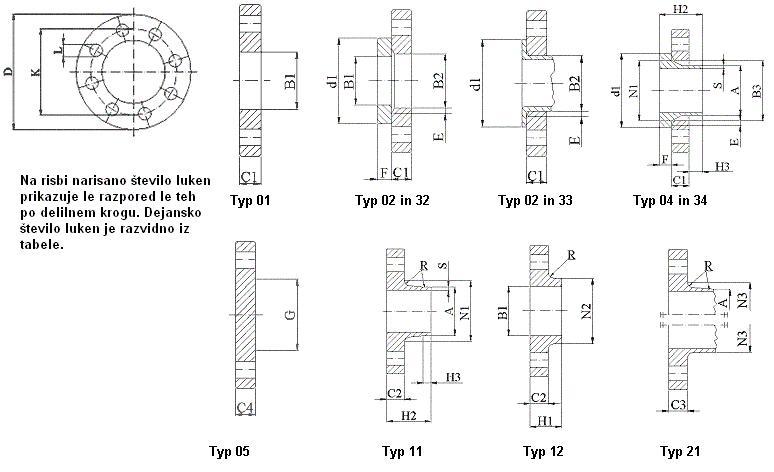

Tipo 01 : Flangia a piastra, senza mozzo
Tipo 02 : Flangia slip-on con mozzo (SO)
Il tipo 02 offre un allineamento più semplice e una resistenza meccanica leggermente superiore, mentre il tipo 01 è più economico.
FF (Flat Face) – comunemente utilizzato per valvole in ghisa sferoidale e sistemi idrici

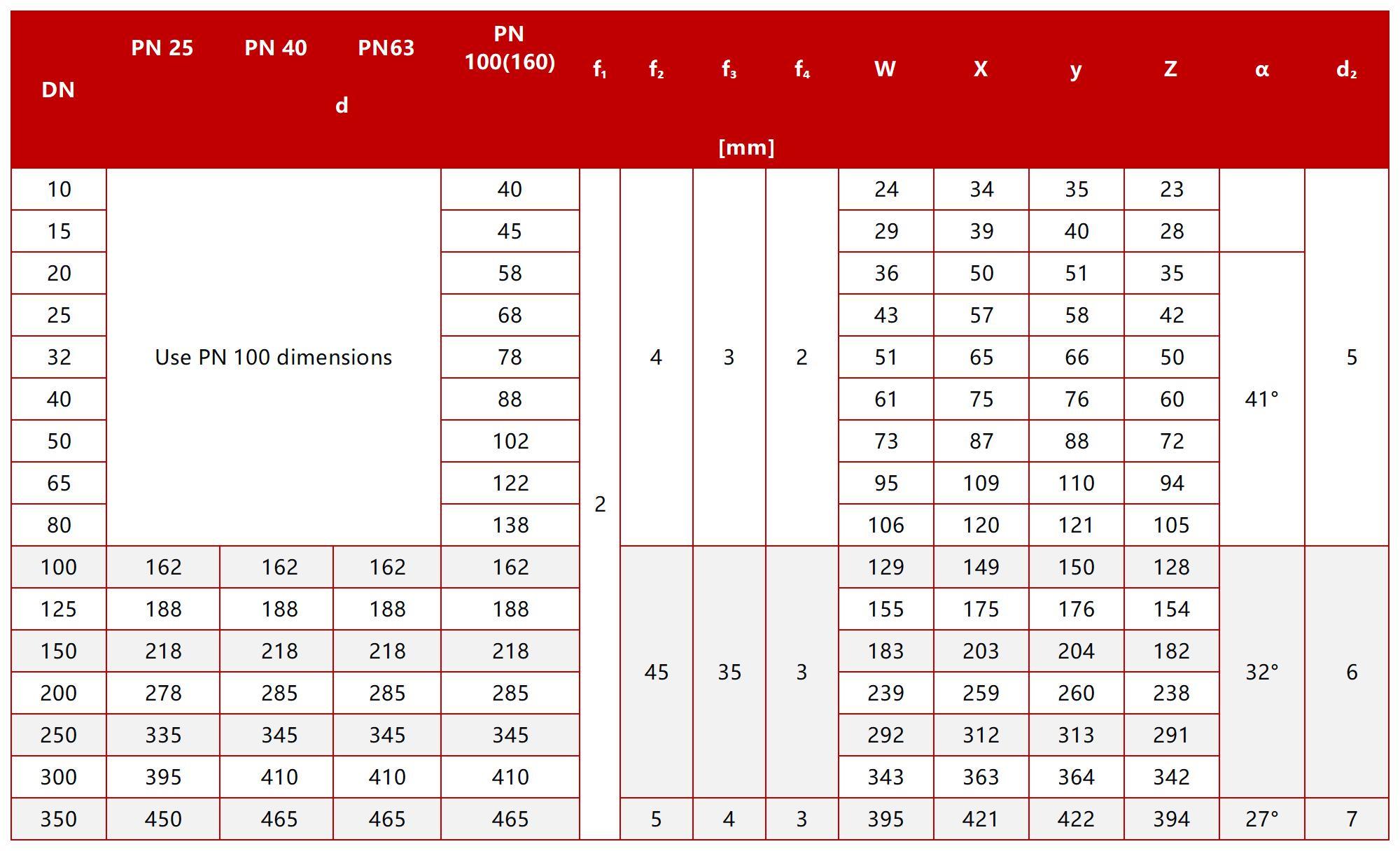

RF (Raised Face) – utilizzato nei sistemi di tubazioni in acciaio con design di guarnizioni specifici
Il tipo di rivestimento deve essere selezionato in base ai requisiti della guarnizione e del sistema.
Condutture comunali di approvvigionamento idrico
Sistemi di protezione antincendio
Sistemi HVAC
Tubazioni industriali e di pubblica utilità in genere
