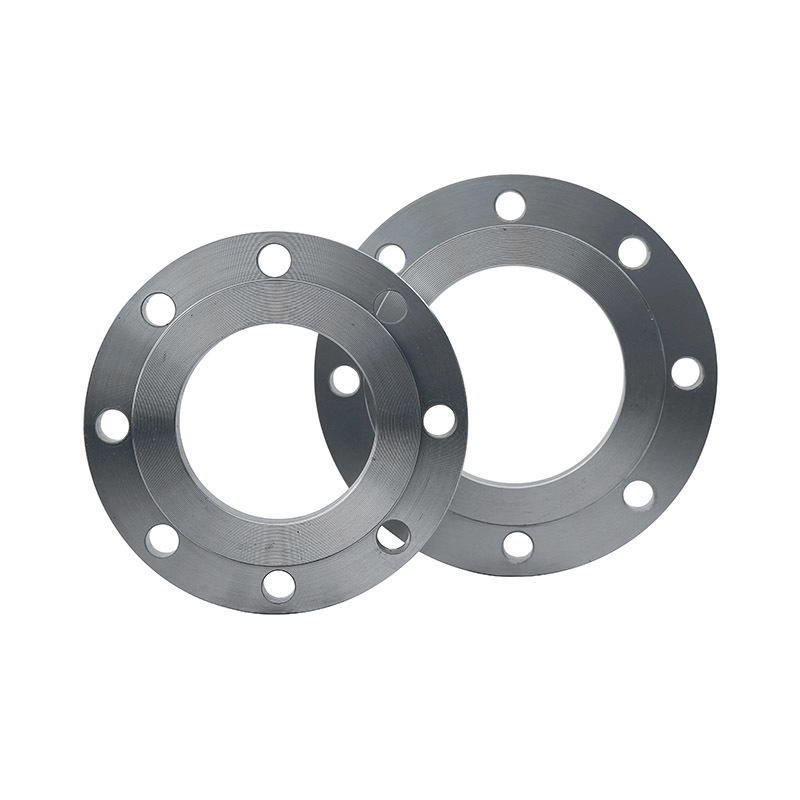

GOST33259-01 / 12820-80 شفة اللوحة

ملخص

GOST 33259 / GOST 12820-80 Plate Flange هي شفة من النوع المسطح تم تصنيعها وفقًا لمعايير GOST الروسية ، وتستخدم على نطاق واسع في روسيا ودول رابطة الدول المستقلة. يتم إنتاجه من الفولاذ الكربوني أو لوحة الفولاذ المقاوم للصدأ عن طريق القطع والتشغيل الآلي، مع حفر ثقب الترباس الدقيق وإعداد سطح الختم.

يتم تطبيق هذا النوع من الفلنجة بشكل شائع في إمدادات المياه، وتدفئة المناطق، والأنظمة المساعدة للنفط والغاز، والحماية من الحرائق، والأنابيب الصناعية العامة ، خاصة لخطوط الأنابيب ذات الضغط المنخفض إلى المتوسط.

وصف المنتج

حواف اللوحة GOST المحددة بموجب GOST 12820-80 (والمتوافقة مع GOST 33259 ) هي حواف مسطحة بدون محور ، مصممة للحام المباشر للأنبوب أو للاستخدام كحواف داعمة.

GOST 33259 هو المعيار الموحد الأحدث الذي يدمج ويحدث معايير شفة GOST السابقة، في حين يظل GOST 12820-80 مرجعًا على نطاق واسع في الرسومات والوثائق الفنية.

رقم الموديل:	شفة اللوحة
معيار:	GOST33259-01/12820-80 PN6 PN10 PN16 PN25 PN40 PN63 لوحة شفة
اسم المنتج:	شفة اللوحة
مادة:	Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L
ضغط:	PN6/PN10/PN16/PN25/PN40/PN63
التقنيات:	مزورة
اتصال:	لحام
التعبئة:	حالات الخشب الرقائقي المنصات الخشبية
شهادة:	إسو، سي، بيد، بف، كانساس

الميزات والوظائف الرئيسية

• الميزات الرئيسية

• الامتثال لمعايير GOST
  متوافق تمامًا مع أنظمة خطوط الأنابيب الروسية ورابطة الدول المستقلة التي تتبع معايير GOST.

• تصميم اقتصادي على شكل لوحة
  يوفر تصنيع الألواح بديلاً فعالاً من حيث التكلفة للفلنجات المزورة أو الرقبة.

• تغطية واسعة لتصنيف الضغط
  مناسبة لتطبيقات PN6 إلى PN40 وفقًا لمتطلبات النظام.

• أداء إغلاق موثوق به
  يضمن سطح الختم المُصنع آليًا وضع الحشية بشكل مناسب ومفاصل مانعة للتسرب.

• نطاق تطبيق واسع
  يستخدم على نطاق واسع في شبكات خطوط الأنابيب البلدية والصناعية وشبكات المرافق.

• الوظائف الرئيسية

• يوفر وصلة شفة مثبتة بمسامير للأنابيب والصمامات والتجهيزات

• يضمن احتواء الضغط وسلامة الختم

• يتيح سهولة تركيب وصيانة أنظمة خطوط الأنابيب

---

التطبيقات

تستخدم الشفاه العمياء GOST ATK 24.200.02-90 على نطاق واسع في:

• خطوط أنابيب النفط والغاز

• مصانع البتروكيماويات والكيماويات

• مرافق توليد الطاقة

• إمدادات المياه وأنظمة التدفئة المركزية

• أنظمة الأنابيب الصناعية

• الحماية من الحرائق وخطوط أنابيب المرافق

---

عملية التثبيت

1. تقتيش

• تحقق من حجم الحافة وتصنيف PN والمواد وسطح الختم.

• تأكد من أن وجه الحافة نظيف وغير تالف.

2. تركيب الحشية

• اختر الحشية المناسبة (المطاط، الجرافيت، الحشية الحلزونية، أو الحشية المعدنية).

• ضمان التمركز السليم بين الشفاه.

3. محاذاة الترباس

• قم بمحاذاة فتحات المسامير الموجودة في الحافة المسدودة مع الحافة المتزاوجة.

4. تشديد الترباس

• قم بربط البراغي تدريجيًا باستخدام نمط متقاطع (قطري)..

• تطبيق عزم دوران موحد لمنع التسرب.

5. اختبار الضغط (إذا لزم الأمر)

• أعد فحص إحكام الترباس قبل اختبار ضغط النظام.




عملية إنتاج شفة

معرض المصنع

التعليمات

س1: ما هي العلاقة بين GOST 33259 وGOST 12820-80؟

GOST 33259 هو المعيار المحدث الذي يوحد العديد من معايير فلنجات GOST الأقدم، بما في ذلك GOST 12820-80. .
في الممارسة العملية، لا تزال العديد من المشاريع تحدد GOST 12820-80، ولكن غالبًا ما يتم الإنتاج وفقًا لأبعاد GOST 33259.

---

Q2: هل شفة لوحة GOST تعادل EN 1092-1 النوع 01؟

من الناحية الوظيفية، كلاهما عبارة عن حواف لوحية بدون محور ، لكن الأبعاد وأنماط الحفر ومعدلات الضغط غير قابلة للتبديل. .
اتبع دائمًا المعيار المحدد لتجنب عدم التطابق.

---

س3: ما هي تقييمات الضغط الأكثر استخدامًا؟

• PN10 / PN16 – إمدادات المياه والتدفئة المركزية والحماية من الحرائق

• PN25 / PN40 – الأنظمة الصناعية وأنظمة الضغط العالي

---

س 4: ما هي المواد التي يتم توفيرها عادة؟

• الفولاذ الكربوني (يشيع استخدامه في أنظمة المياه والتدفئة)

• الفولاذ المقاوم للصدأ (للتطبيقات المقاومة للتآكل أو التطبيقات الخاصة)
  يجب أن تتبع درجة المواد مواصفات المشروع.

---

س 5: ما هي أنواع المواجهة المتاحة؟

اعتمادًا على متطلبات GOST:

• وجه مسطح (FF)

• الوجه المرتفع (RF)

يجب مراعاة نوع الحشية وتصميم النظام عند اختيار الواجهة.

---

س 6: ما هي الصناعات التي تستخدم عادةً حواف الألواح GOST 12820-80؟

• شبكات المياه والتدفئة البلدية

• أنظمة الحماية من الحرائق

• خطوط الأنابيب المساعدة للنفط والغاز

• المرافق الصناعية العامة

---
