نمای کلی
GOST 33259 / GOST 12820-80 Plate Flange یک فلنج از نوع صفحه تخت است که مطابق با استانداردهای GOST روسیه تولید می شود و به طور گسترده در روسیه و کشورهای CIS استفاده می شود. از فولاد کربنی یا ورق فولادی ضد زنگ با برش و ماشینکاری، با سوراخکاری دقیق پیچ و مهره و آماده سازی صورت تولید می شود.
این نوع فلنج معمولاً در تامین آب، گرمایش منطقه ای، سیستم های کمکی نفت و گاز، حفاظت در برابر آتش و لوله کشی صنعتی عمومی ، به ویژه برای خطوط لوله فشار کم تا متوسط استفاده می شود..
توضیحات محصول

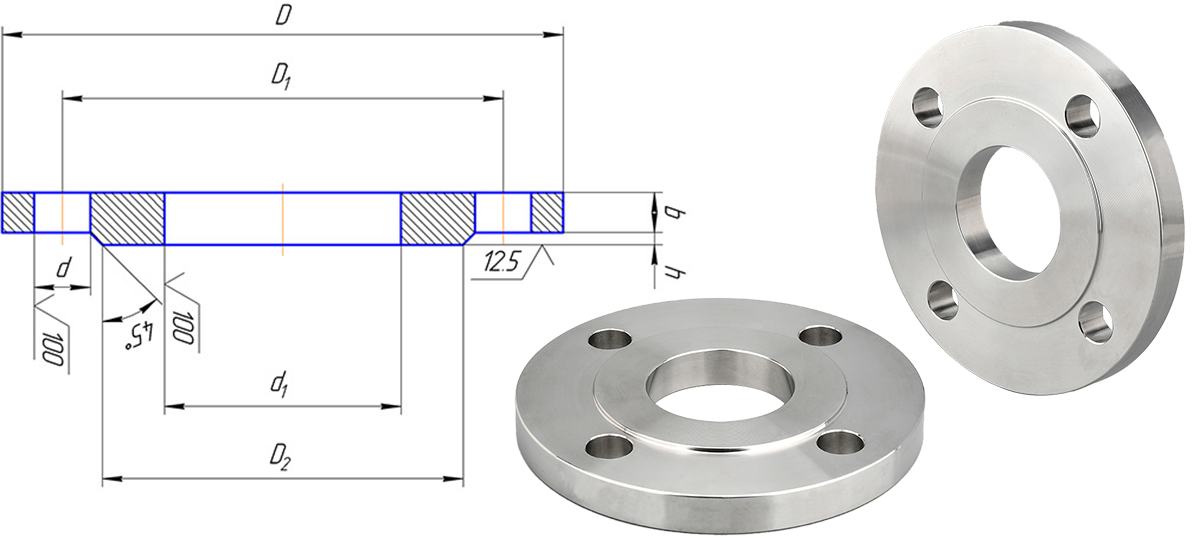

فلنج های صفحه ای GOST تعریف شده تحت GOST 12820-80 (و هماهنگ شده تحت GOST 33259 ) فلنج های صفحه تخت بدون توپی هستند که برای جوش مستقیم به لوله یا برای استفاده به عنوان فلنج های پشتیبان طراحی شده اند.
GOST 33259 استاندارد یکپارچه جدیدتری است که استانداردهای فلنج GOST قبلی را ادغام و به روز می کند، در حالی که GOST 12820-80 به طور گسترده در نقشه ها و اسناد فنی ارجاع شده است.
| شماره مدل: | فلنج صفحه ای |
| استاندارد: | GOST33259-01/12820-80 PN6 PN10 PN16 PN25 PN40 PN63 فلنج صفحه ای |
| نام محصول: | فلنج صفحه ای |
| مواد: | Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L |
| فشار: | PN6/PN10/PN16/PN25/PN40/PN63 |
| تکنیک ها: | جعلی |
| اتصال: | جوشکاری |
| بسته بندی: | جعبه های تخته سه لا پالت های چوبی |
| گواهی: | ISO، CE، PED، BV، KS |
|
مطابقت با استاندارد GOST
کاملاً با سیستم های خط لوله روسیه و CIS مطابق با استانداردهای GOST سازگار است.
طراحی مقرون به صرفه از نوع صفحه
تولید صفحه یک جایگزین مقرون به صرفه برای فلنج های آهنگری یا گردنی است.
پوشش گسترده درجه فشار
مناسب برای کاربردهای PN6 تا PN40 بسته به نیاز سیستم.
عملکرد آببندی قابل اعتماد
سطح آببندی ماشینکاری شده، قرارگیری واشر مناسب و اتصالات ضد نشتی را تضمین میکند.
دامنه کاربرد گسترده
به طور گسترده در شبکه های خط لوله شهری، صنعتی و شهری استفاده می شود.
فراهم می کند اتصال فلنج پیچ و مهره ای را برای لوله ها، شیرها و اتصالات
تضمین می کند مهار فشار و یکپارچگی آب بندی را
امکان فراهم می کند نصب و نگهداری آسان سیستم های خط لوله را
فلنج های کور GOST ATK 24.200.02-90 به طور گسترده در موارد زیر استفاده می شود:
خطوط لوله نفت و گاز
کارخانه های پتروشیمی و شیمیایی
تاسیسات تولید برق
سیستم های تامین آب و گرمایش منطقه ای
سیستم های لوله کشی صنعتی
حفاظت در برابر آتش و خطوط لوله آب و برق
بازرسی
اندازه فلنج، رتبه بندی PN، مواد و سطح آب بندی را بررسی کنید.
اطمینان حاصل کنید که صفحه فلنج تمیز و سالم است.
نصب واشر
یک واشر مناسب (لاستیک، گرافیت، زخم مارپیچی یا واشر فلزی) انتخاب کنید.
از وسط مناسب بین فلنج ها اطمینان حاصل کنید.
تراز پیچ
سوراخ های پیچ فلنج کور را با فلنج جفت تراز کنید.
پیچ و مهره سفت کردن
پیچ ها را با استفاده از یک الگوی متقاطع (مورب) به تدریج سفت کنید.
برای جلوگیری از نشتی، گشتاور یکنواخت اعمال کنید.
تست فشار (در صورت نیاز)
قبل از آزمایش فشار سیستم، سفتی پیچ را دوباره بررسی کنید.
فرآیند تولید فلنج
ویترین کارخانه
 |
 |
 |
 |
 |
 |
سوالات متداول
Q1: رابطه بین GOST 33259 و GOST 12820-80 چیست؟
GOST 33259 استاندارد به روز شده ای است که چندین استاندارد فلنج GOST قدیمی را متحد می کند، از جمله GOST 12820-80 .
در عمل، بسیاری از پروژه ها هنوز GOST 12820-80 را مشخص می کنند، اما تولید اغلب بر اساس ابعاد GOST 33259 انجام می شود.
از لحاظ عملکردی، هر دو هستند فلنج صفحه ای بدون توپی ، اما ابعاد، الگوهای حفاری، و درجه بندی فشار قابل تعویض نیستند. .
همیشه از استاندارد مشخص شده پیروی کنید تا از عدم تطابق جلوگیری شود.
PN10 / PN16 - تامین آب، گرمایش منطقه، حفاظت در برابر آتش
PN25 / PN40 - سیستم های صنعتی و فشار بالاتر
فولاد کربنی (معمولاً برای سیستم های آب و گرمایش استفاده می شود)
فولاد ضد زنگ (برای کاربردهای مقاوم در برابر خوردگی یا خاص)
درجه مواد باید از مشخصات پروژه پیروی کند.
بسته به نیاز GOST:
صورت صاف (FF)
صورت برجسته (RF)
نوع واشر و طراحی سیستم باید هنگام انتخاب روکش در نظر گرفته شود.
شبکه های آب و گرمایش شهری
سیستم های حفاظت در برابر آتش
خطوط لوله کمکی نفت و گاز
تاسیسات صنعتی عمومی
