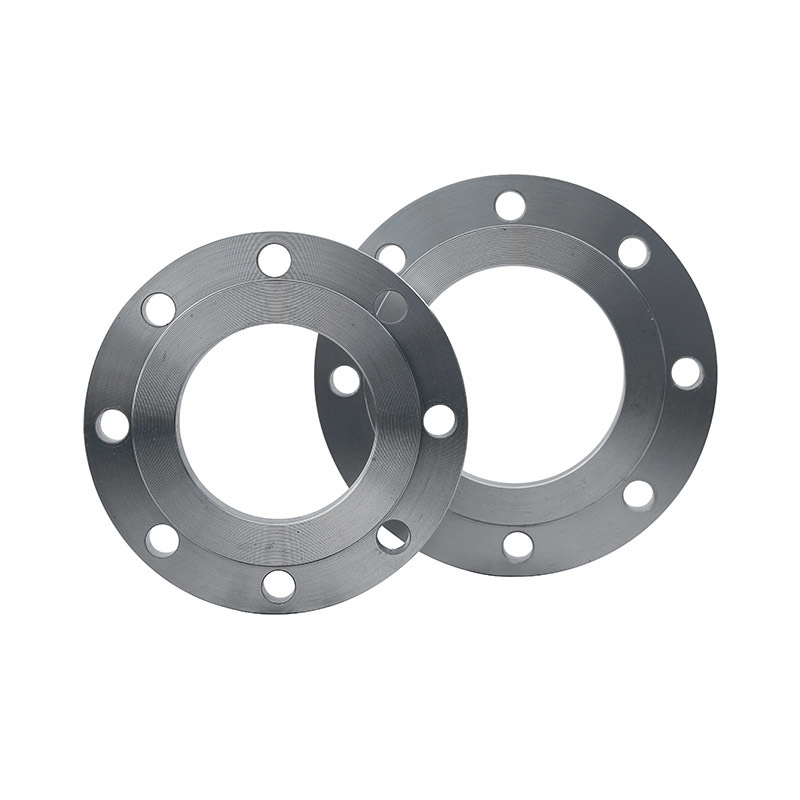

GOST33259-01/12820-80 Plaatflens

Overzicht

GOST 33259 / GOST 12820-80 Plaatflens is een vlakke plaatflens vervaardigd in overeenstemming met de Russische GOST-normen , die veel wordt gebruikt in Rusland en de GOS-landen. Het wordt geproduceerd uit koolstofstaal of roestvrij stalen plaat door snijden en machinaal bewerken, met nauwkeurig boren van boutgaten en voorbereiding van het afdichtingsvlak.

Dit flenstype wordt vaak toegepast in watervoorziening, stadsverwarming, olie- en gashulpsystemen, brandbeveiliging en algemene industriële leidingen , vooral voor pijpleidingen met lage tot middelmatige druk..

Productbeschrijving

GOST-plaatflenzen gedefinieerd onder GOST 12820-80 (en geharmoniseerd onder GOST 33259 ) zijn vlakke plaatflenzen zonder naaf , ontworpen voor direct lassen aan de buis of voor gebruik als steunflenzen.

GOST 33259 is de nieuwere uniforme standaard die eerdere GOST-flensstandaarden consolideert en bijwerkt, terwijl GOST 12820-80 nog steeds veelvuldig wordt verwezen in tekeningen en technische documenten.

Modelnummer:	PLAAT Flens
Standaard:	GOST33259-01/12820-80 PN6 PN10 PN16 PN25 PN40 PN63 PLAATFLENS
Productnaam:	PLAAT Flens
Materiaal:	Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L
Druk:	PN6/PN10/PN16/PN25/PN40/PN63
Techniek:	Gesmeed
Verbinding:	Lassen
Verpakking:	Multiplex gevallenhouten pallets
Certificaat:	ISO, CE, PED, BV, KS

Belangrijkste kenmerken en functies

• Belangrijkste kenmerken

• Naleving van de GOST-standaard
  Volledig compatibel met Russische en GOS-pijpleidingsystemen volgens de GOST-normen.

• Economisch plaatvormig ontwerp
  Plaatproductie biedt een kosteneffectief alternatief voor gesmede of nekflenzen.

• Brede drukdekking
  Geschikt voor PN6 tot PN40-toepassingen, afhankelijk van systeemvereisten.

• Betrouwbare afdichtingsprestaties
  Het machinaal bewerkte afdichtingsoppervlak zorgt voor een goede plaatsing van de pakking en lekdichte verbindingen.

• Brede toepassingsmogelijkheden.
  Op grote schaal gebruikt in gemeentelijke, industriële en nutsleidingnetwerken.

• Belangrijkste functies

• Biedt een geschroefde flensverbinding voor leidingen, kleppen en fittingen

• Garandeert drukbehoud en afdichtingsintegriteit

• Maakt eenvoudige installatie en onderhoud van pijpleidingsystemen mogelijk

---

Toepassingen

GOST ATK 24.200.02-90 Blindflenzen worden veel gebruikt in:

• Olie- en gaspijpleidingen

• Petrochemische en chemische fabrieken

• Voorzieningen voor energieopwekking

• Watervoorziening en stadsverwarmingssystemen

• Industriële leidingsystemen

• Brandbeveiliging en nutsleidingen

---

Installatieproces

1. Inspectie

• Controleer de flensgrootte, PN-waarde, materiaal en afdichtingsoppervlak.

• Zorg ervoor dat het flensvlak schoon en onbeschadigd is.

2. Pakking installatie

• Selecteer een geschikte pakking (rubber, grafiet, spiraalgewonden of metalen pakking).

• Zorg voor een goede centrering tussen de flenzen.

3. Uitlijning van bout

• Lijn de boutgaten van de blinde flens uit met de tegenflens.

4. Bout aanscherping

• Draai de bouten geleidelijk vast met een kruisvormig (diagonaal) patroon.

• Pas een uniform koppel toe om lekkage te voorkomen.

5. Druktesten (indien vereist)

• Controleer opnieuw of de bout goed vastzit voordat u het systeem onder druk test.




Flens productieproces

Fabrieksshowcase

Veelgestelde vragen

Vraag 1: Wat is de relatie tussen GOST 33259 en GOST 12820-80?

GOST 33259 is de bijgewerkte standaard die verschillende oudere GOST-flensstandaarden verenigt, waaronder GOST 12820-80. .
In de praktijk specificeren veel projecten nog steeds GOST 12820-80, maar de productie wordt vaak uitgevoerd volgens de GOST 33259-afmetingen.

---

Vraag 2: Is GOST-plaatflens gelijkwaardig aan EN 1092-1 Type 01?

Functioneel gezien zijn beide plaatflenzen zonder naaf , maar afmetingen, boorpatronen en drukwaarden zijn niet uitwisselbaar. .
Volg altijd de gespecificeerde norm om discrepanties te voorkomen.

---

Vraag 3: Welke drukclassificaties worden het meest gebruikt?

• PN10 / PN16 – watervoorziening, stadsverwarming, brandbeveiliging

• PN25 / PN40 – industriële en hogeredruksystemen

---

Vraag 4: Welke materialen worden doorgaans geleverd?

• Koolstofstaal (vaak gebruikt voor water- en verwarmingssystemen)

• Roestvrij staal (voor corrosiebestendige of speciale toepassingen)
  Materiaalkwaliteit moet de projectspecificaties volgen.

---

Vraag 5: Welke soorten bekleding zijn beschikbaar?

Afhankelijk van de GOST-vereiste:

• Vlak gezicht (FF)

• Verhoogd gezicht (RF)

Bij het selecteren van de bekleding moet rekening worden gehouden met het pakkingtype en het systeemontwerp.

---

Vraag 6: Welke industrieën gebruiken gewoonlijk GOST 12820-80 plaatflenzen?

• Gemeentelijke water- en verwarmingsnetwerken

• Brandbeveiligingssystemen

• Hulppijpleidingen voor olie en gas

• Algemene industriële nutsvoorzieningen

---
