Produktbeschreibung
Rohrkupplungen sind essentielle Rohrverschlüsse, mit denen zwei Rohrlängen angeschlossen oder ein Rohr mit einer anderen Komponente wie einem Ventil, einer Brustwarze oder einem Instrument verbunden sind. Kupplungen sind in vollständigen und halben Typen erhältlich und können je nach Anwendungsbedarf in Kohlenstoffstahl, Edelstahl, formbarem Eisen oder geschmiedetem Stahl hergestellt werden.

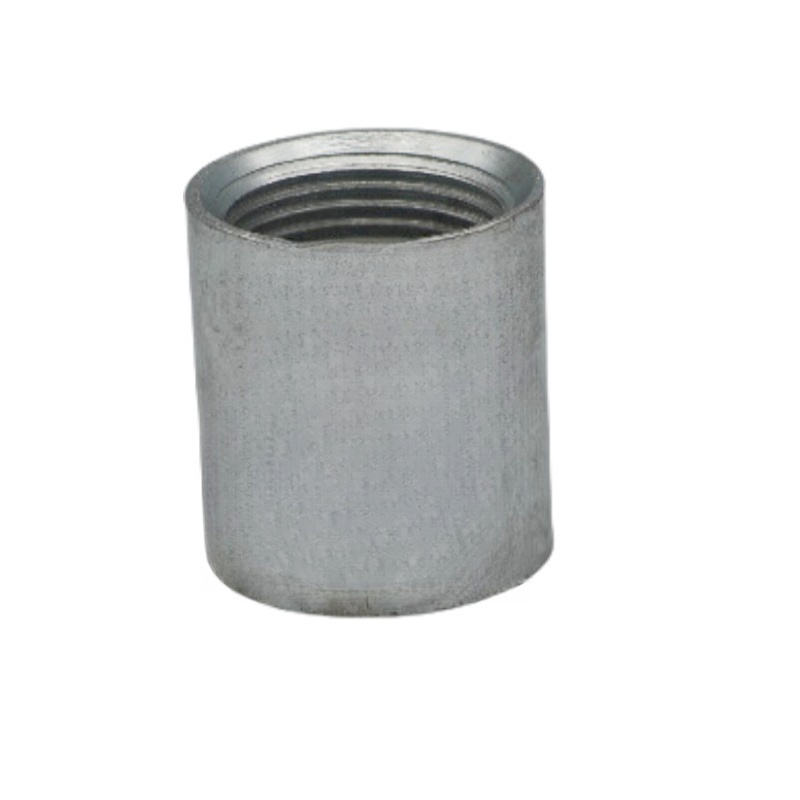

Vollständige Kopplung:
Halbkopplung:
Eine halbe Kopplung hat ein Gewindeend, während das andere Ende einfach oder in ein größeres Rohrleitungssystem oder eine Tankwand geschweißt wird. Es wird üblicherweise für Zweigverbindungen verwendet oder wenn eine kleinere Linie in eine größere verbindet.
| Größe | 1/8 '-6 ' | ||||||||||
| Standard | ASTM A733 | ||||||||||
| Wandstärke | STD/SCH40, SCH80/XS, SCH160, XXS | ||||||||||
| Ende | Einfaches Ende oder Faden (npt/bsp) Ende, Zeh, Tbe, Poe, Bbe, PBE, PE, BE | ||||||||||
| Länge | 3/4 '-24 '; 19 mm-500mm; Oder nach Anfrage des Kunden | ||||||||||
| Verfahren | nahtlos oder aush | ||||||||||
| Oberfläche | Sandexplosion, Schwarz, Hoföl, HDG (heißes Dip-Bin. Oder Eletric Galv.) | ||||||||||
| Material | Kohlenstoffstahl: A106, A53, A333 Gr6 | ||||||||||
| Pipeline Stahl: API 5L gr b, x46, x52, x56, x60, x65, x70 | |||||||||||
| Edelstahl: 304/304L, 316/316L | |||||||||||
| Duplex Edelstahl: UNS31803 | |||||||||||
| Nickellegierung: Inconel600, Inconel625 | |||||||||||
| CR-Mo Alloy Steel: P11, P22, P5, P9, P91 | |||||||||||
| Anwendung | Petrochemische Industrie; Luftfahrt- und Luft- und Raumfahrtindustrie; Pharmaindustrie, Gasabgase; Kraftwerk; Schiffsgebäude; Wasserbehandlung usw. | ||||||||||
Parameterdaten
| Rohrstockpfräüste mittel/schwer, geschweißt/nahtlos |
||||||||||||||||||
| Rohrgröße | Pfeife OD | Länge schließen | Rohrnippellängen (mm) | |||||||||||||||
| mm | mm | mm | ||||||||||||||||
| 6 | 10.3 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 8 | 13.7 | 27 | 30 | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 10 | 17.1 | 28 | 30 | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 15 | 21.3 | 37 | X | 40 | 50 | 60 | 80 | 100 | 4/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 20 | 26.7 | 39 | X | 40 | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 25 | 33.4 | 46 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 32 | 422 | 51 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 40 | 48.3 | 51 | X | X | 50 | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 50 | 60.3 | 60 | X | X | X | 60 | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 65 | 76.1 | 69 | X | X | X | X | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 80 | 88.9 | 75 | X | X | X | X | 80 | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 100 | 114.3 | 87 | X | X | X | X | X | 100 | 41/2 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 125 | 141.3 | 96 | X | X | X | X | X | X | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 150 | 168.3 | 96 | X | X | X | X | X | X | 120 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
Produktionsprozess
 |
 |
| Schneiden | CNC -Verarbeitung |
 |
 |
| Fäden |
| Britisch -Standard -Stahl -Gewinde -Rohrbeschläge | ||||||||||||
| Der Standard für Stahlgewinde-Rohrbeschläge ist EN 10241. Die Rohrgewinde folgen dem BSP-Standard ISO 7-1. Basierend auf der Wandstärke können Stahlgewinde-Rohrvermessungen in mittelgroße Stahlgewinde und schwere Dicke-Stahlgewinde-Armaturen eingeteilt werden. Entsprechend der Oberflächenbehandlung können sie als: 1 、 Heißtip-verzinkte Stahlwadenbeschläge 2 、 Elektro-galvanisierte Stahlgewindeanschläge 3 、 schwarze Stahlgewinde-Ausstattungen 4 、 Sandstrahlstahl-Gewindeanschläge aus kategorisiert werden |
||||||||||||
