Wafer-Absperrklappe

Überblick

Die Wafer-Absperrklappe ist eine kompakte Vierteldrehungsklappe zur Durchflussregulierung und Absperrung in Rohrleitungssystemen. Durch die Wafer-Installation passt es problemlos zwischen Flansche und ist für eine Vielzahl von Medien und Betriebsbedingungen geeignet.

Produktbeschreibung

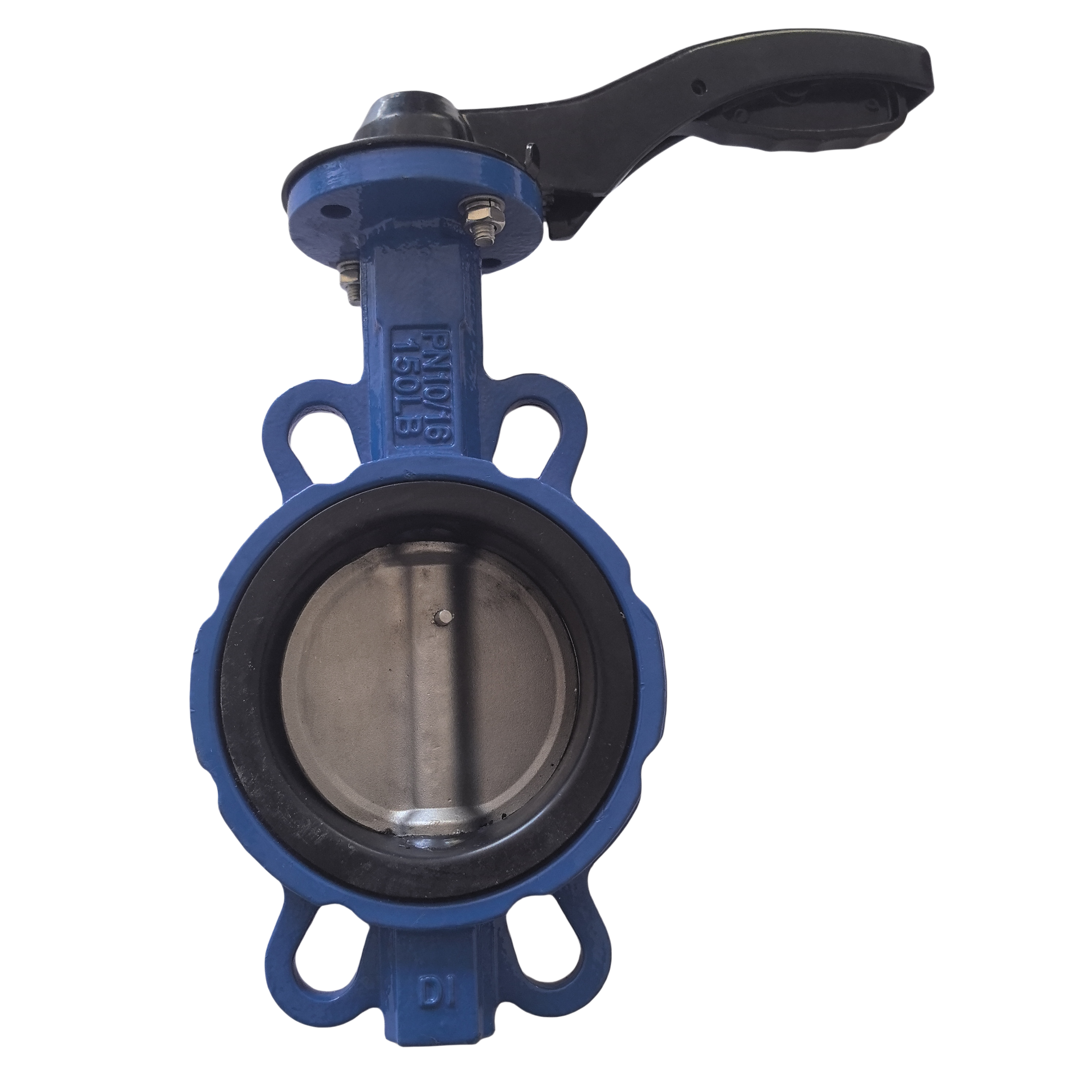

Dieses Ventil verfügt über ein leichtes Gehäuse, einen elastischen Sitz und eine um 90 Grad drehbare Scheibe zum schnellen Öffnen und Schließen. Die Bedienung erfolgt per Hebel oder Handrad und bietet zuverlässige Dichtleistung, lange Lebensdauer und einfache Wartung. Das Ventil wurde nach internationalen Standards entwickelt und unterstützt mehrere Materialoptionen, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.

Manuelle Zwischenabsperrklappe
Hauptkörpermaterial	Sphäroguss, Stahlguss
Nenndurchmesser	DN50 ~ DN600
Nenndruck	PN10, PN16
Arbeitstemperatur	≤100℃
Standard	BS, DIN, ANSI, AWWA
Anwendbares Medium	Wasser, Gas, Öl
Verbindungstyp	Wafer
Andere	Sondergrößen und Farben können je nach Kundenwunsch angefertigt werden.

Merkmale und Funktionen

• Kompaktes Design, geringe Größe und geringes Gewicht

• Schneller 90°-Einschaltvorgang mit geringem Betätigungsdrehmoment

• Hervorragende Dichtleistung, blasendicht im Drucktest

• Lineare Durchflusscharakteristik mit guter Regelleistung

• Lange Lebensdauer, geeignet für häufigen Betrieb

• Kann in jeder Position installiert werden

• Große Auswahl an Materialien für verschiedene Medien

Anwendungen

• Wasserversorgungs- und Abwassersysteme

• HLK- und Kühlsysteme

• Meerwasser- und Meeresanwendungen

• Öl-, Gas- und Chemiepipelines

• Lebensmittel-, Pharma- und Industrieprozesssysteme

FAQ

F1: Welche Installationsart verwendet dieses Ventil?

A: Es verwendet eine Wafer-Installation und wird zwischen zwei Flanschen montiert.

F2: Welche Betriebsmethoden stehen zur Verfügung?
A: Manuelle Hebelbedienung und Handradbedienung sind verfügbar.

F3: Welche Medien kann das Ventil verarbeiten?
A: Geeignet für Süßwasser, Abwasser, Meerwasser, Luft, Dampf, Öle, Säuren und andere kompatible Medien.

F4: Welcher Temperaturbereich wird unterstützt?
A: Abhängig vom Sitzmaterial kann die Arbeitstemperatur zwischen etwa –20 °C und +200 °C liegen.

F5: Kann das Ventil horizontal oder vertikal installiert werden?
A: Ja, es kann sowohl in horizontalen als auch in vertikalen Rohrleitungssystemen installiert werden.
