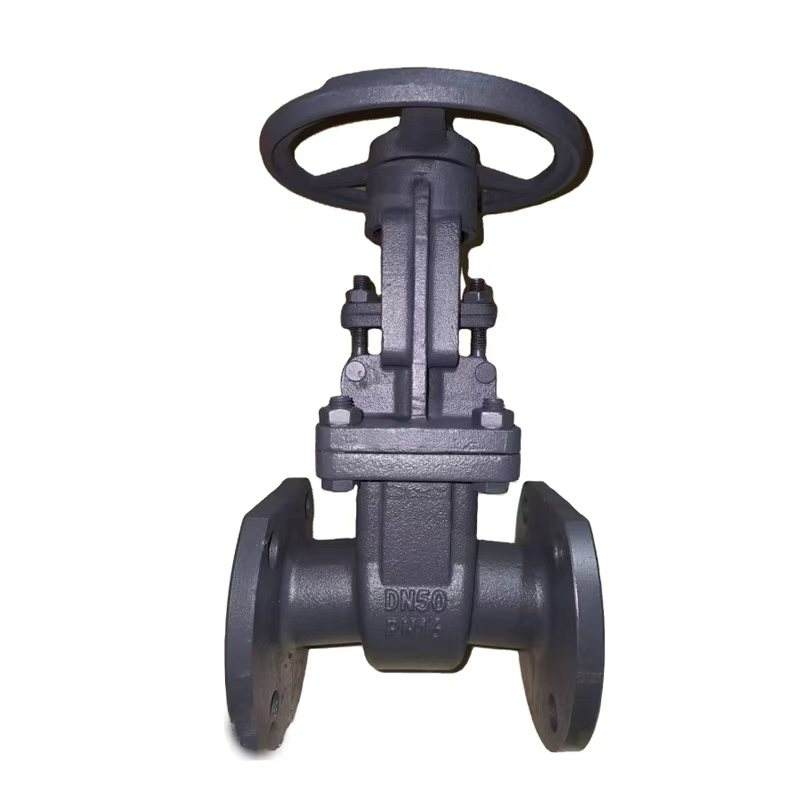

شیر گیت ساقه افزایشی چدنی عمدتاً به عنوان شیر قطع کننده در سیستم های تامین آب، گرمایش، سرمایش، زهکشی، آبیاری و به طور کلی سیستم های خط لوله صنعتی استفاده می شود.
دریچه یک ساختار ساقه در حال افزایش را اتخاذ می کند. هنگامی که دریچه باز می شود، ساقه به سمت بالا بالا می رود و به اپراتور اجازه می دهد تا موقعیت باز یا بسته دریچه را به وضوح بررسی کند.
این شیر توسط فلنج به خط لوله متصل می شود و به صورت دستی توسط چرخ دستی کار می کند. برای سرویس کامل باز یا بسته شدن کامل مناسب است و برای عملیات دریچه گاز طولانی مدت توصیه نمی شود.
| تعداد: | |
|---|---|
توضیحات محصول
 |
 |
 |
 |
| مورد | مشخصات |
| نام محصول | دریچه گیت ساقه بالارونده چدنی |
| شماره مدل | Z41T-10 |
| نوع سوپاپ | شیر دروازه |
| ساختار | ساقه در حال افزایش |
| نوع اتصال | انتهای فلنج دار |
| نوع عملیات | چرخ دستی |
| فشار اسمی | PN10 / 1.0 مگاپاسکال |
| تست استحکام پوسته | 1.5 مگاپاسکال |
| تست آب بندی | 1.1 مگاپاسکال |
| حداکثر دما | 225 درجه سانتی گراد |
| متوسط مناسب | آب، بخار، روغن |
| جنس بدنه | چدن HT200 |
| سطح آب بندی | برنج |
| بسته بندی | گرافیت |
| واشر | پارونیت |
| محدوده اندازه | DN50-DN300 |
| رنگ | بدنه مشکی، چرخ دستی قرمز / سفارشی |
| کاربرد | تامین آب، خط لوله بخار، سیستم گرمایش، آبیاری، خط لوله صنعتی |
| DN | پ.ن | L (mm) | D (mm) | D1 (mm) | سوراخ پیچ n×d | H (mm) | وزن (کیلوگرم) |
| DN50 | 10 | 180 | 160 | 125 | 4×18 | 235 | 11 |
| DN80 | 10 | 210 | 196 | 160 | 4×18 | 310 | 18 |
| DN100 | 10 | 230 | 210 | 180 | 8×18 | 330 | 20 |
| DN150 | 10 | 280 | 278 | 240 | 8×23 | 464 | 40 |
| DN200 | 10 | 330 | 333 | 295 | 8×23 | 545 | 66 |
| DN250 | 10 | 450 | 388 | 350 | 12×23 | 820 | 124 |
| DN300 | 10 | 500 | 437 | 400 | 12×23 | 945 | 172 |
تولید کارخانه
 |
 |
 |
 |
 |
 |
 |
 |
فک
A1: شماره مدل Z41T-10 است.
A2: این یک شیر دروازه ای با ساقه بالابرنده چدنی است.
A3: فشار اسمی PN10 / 1.0 MPa است.
A4: جنس بدنه چدن HT200 است.
A5: سطح آب بندی دیسک برنجی است.
A6: می توان از آن برای آب، بخار و روغن استفاده کرد.
A7: حداکثر دما طبق نقشه فعلی 225 درجه سانتیگراد است.
A8: اتصال انتهایی فلنجی است.
A9: اندازه های موجود عبارتند از: DN50، DN80، DN100، DN150، DN200، DN250 و DN300.
A10: بله، عکس های محصول، عکس های علامت گذاری، عکس های تست فشار، عکس های بسته بندی و عکس های بارگیری را می توان قبل از حمل و نقل ارائه کرد.
