نمای کلی

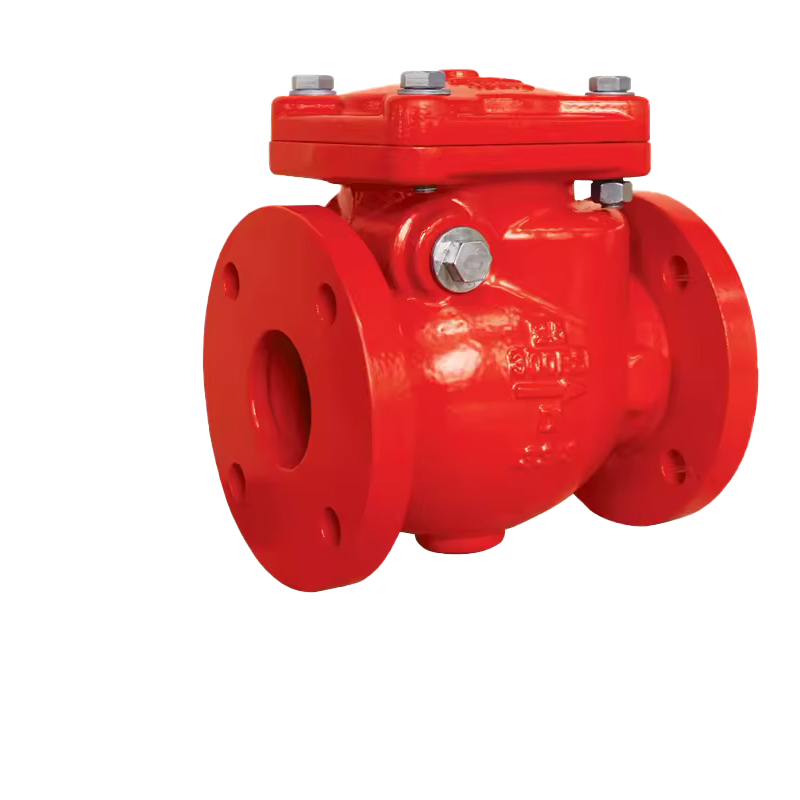

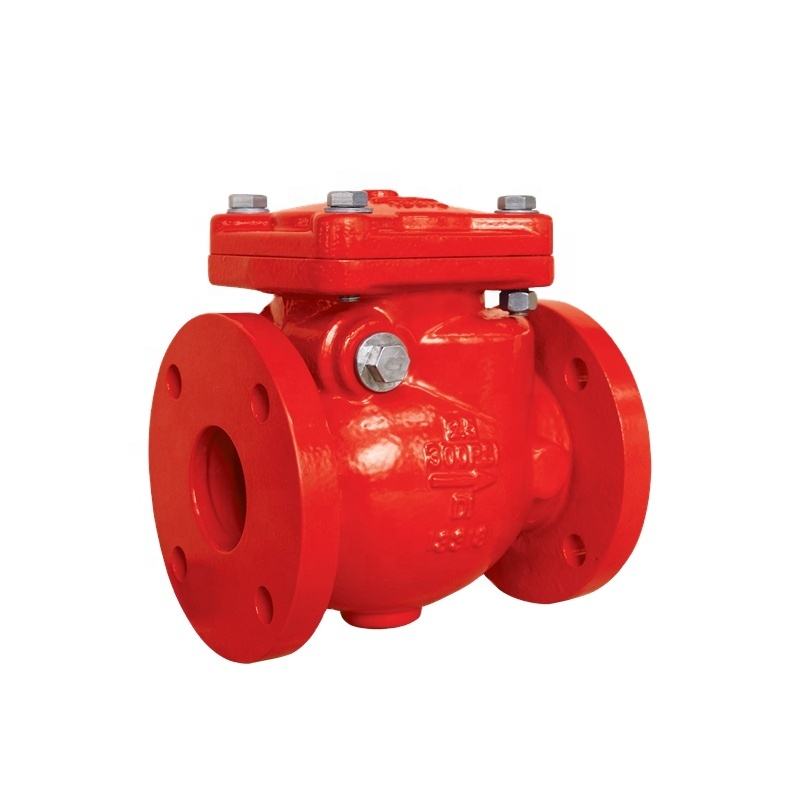

سوپاپ چرخشی فلنجدار 300 PSI برای جلوگیری از جریان معکوس در سیستم های حفاظت در برابر آتش، تامین آب و لوله کشی صنعتی طراحی شده است.
این شیر با یک دیسک از نوع چرخشی و اتصالات انتهایی فلنجی، کنترل جریان یک طرفه قابل اعتماد، افت فشار کم و عملکرد پایدار در فشار کاری بالا را فراهم می کند.
مهندسی شده مطابق با استانداردهای بین المللی شناخته شده، برای نصب افقی و عمودی مناسب است که در آن جلوگیری از جریان برگشت قابل اعتماد مورد نیاز است.
این شیر برگشتی دارای طراحی دیسک لولایی است که به طور خودکار با جریان رو به جلو باز می شود و با توقف یا معکوس شدن جریان به سرعت بسته می شود و به طور موثر از جریان برگشتی جلوگیری می کند و از پمپ ها، خطوط لوله و اجزای سیستم محافظت می کند.
پیکربندی انتهای فلنجی اتصالات ایمن و ضد نشتی را تضمین می کند، در حالی که مسیر جریان مستقیم افت فشار را در طول عملیات عادی به حداقل می رساند.
با ساختار بدنه قوی و پوشش اپوکسی مقاوم در برابر خوردگی، این شیر برای عمر طولانی در سیستمهای حفاظت در برابر آتش و توزیع آب ساخته شده است.

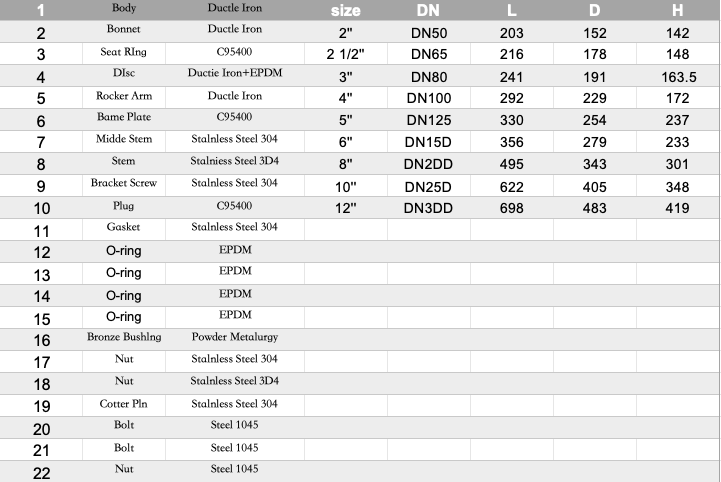

ویژگی های فنی
| استاندارد طراحی： | AWWA C508 |
| استاندارد فلنج: | ASME/ANSIB 16.1 کلاس 125، ASME/ANSIB 18.42 کلاس 150، BS EN 1092-2 PN 18، GB/T9113.1 |
| اندازه ها: | 2 ' 2 1/2'' 3'' 4' 5' 6'' 8' 10'' 12'' |
| استاندارد چهره به چهره: | ASME B16.10 |
| حداکثر فشار کاری: | 300PSI |
| جزئیات پوشش: | پوشش یا پوشش اپوکسی در صورت درخواست |
| تاییدیه ها: | FM/UL |
|
 |
|
 |

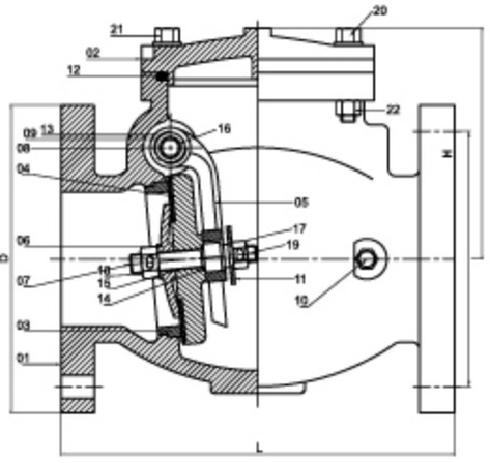

طراحی بررسی دیسک چرخان
به طور خودکار جریان رو به جلو را امکان پذیر می کند و فوراً بسته می شود تا از جریان معکوس بدون عملکرد دستی جلوگیری کند.
اتصال انتهایی فلنجی
اتصالات قوی، ایمن و مقاوم در برابر نشتی را فراهم می کند که برای کاربردهای فشار بالا مناسب است.
انطباق با استانداردهای طراحی بین المللی
که مطابق با AWWA C508 طراحی شده است و عملکرد قابل اعتماد و یکپارچگی ساختاری را تضمین می کند.
استانداردهای چند فلنج پشتیبانی شده
سازگار با:
ASME/ANSI B16.1 کلاس 125
ASME/ANSI B16.42 کلاس 150
BS EN 1092-2 PN16
GB/T 9113.1
ابعاد استاندارد شده چهره به چهره
ابعاد چهره به چهره مطابق با ASME B16.10 است که امکان تعویض آسان و سازگاری سیستم را فراهم می کند.
قابلیت فشار بالا
حداکثر فشار کاری: 300 PSI
حداکثر فشار تست: 800 PSI
عملکرد فشار مطابق با UL 312 / کلاس FM 1210 است
محدوده اندازه گسترده
در اندازه های 2 تا 12 موجود است ، مناسب برای ظرفیت های مختلف سیستم.
محدوده دمای عملیاتی وسیع
طراحی شده برای دمای کاری از 0 تا 80 درجه سانتی گراد (32 درجه فارنهایت تا 176 درجه فارنهایت).
پوشش اپوکسی بادوام
پوشش اپوکسی داخلی و خارجی مقاومت بسیار خوبی در برابر خوردگی ایجاد می کند. گزینه های پوشش جایگزین در صورت درخواست در دسترس هستند.
جهت نصب انعطاف پذیر
مناسب برای نصب افقی و عمودی ، بسته به الزامات طراحی سیستم.
سیستم های حفاظت در برابر حریق (آب پاش و خطوط لوله آتش نشانی مبتنی بر آب)
سیستم های تامین و توزیع آب شهری
تاسیسات لوله کشی زیرزمینی و مدفون
ساختمان های تجاری و صنعتی
ایستگاه های پمپ و اتاق های مکانیکی
پروژه های زیربنایی و تاسیساتی
پروژه های مقاوم سازی ترکیبی از سیستم های لوله کشی فلنج دار و شیاردار
 |
 |
 |
 |
 |
 |
فک
Q1: عملکرد یک سوپاپ برگشتی چیست؟
A: یک سوپاپ برگشتی با اجازه دادن به سیال در یک جهت و بسته شدن خودکار هنگام توقف یا معکوس شدن جریان، از جریان معکوس جلوگیری می کند.
Q2: آیا می توان این شیر را به صورت عمودی نصب کرد؟
ج: بله. شیر را می توان در خطوط لوله افقی و عمودی نصب کرد، مشروط بر اینکه جهت جریان مناسب حفظ شود.
Q3: آیا این شیر برای سیستم های حفاظت آتش مناسب است؟
ج: بله. این شیر الزامات فشار و عملکرد را که معمولاً در برنامه های حفاظت در برابر آتش استفاده می شود برآورده می کند و بر این اساس تأیید شده است.
Q4: شیر از چه درجه بندی فشاری پشتیبانی می کند؟
پاسخ: شیر حداکثر فشار کاری 300 PSI و حداکثر فشار تست 800 PSI را پشتیبانی می کند..
Q5: این شیر با چه استانداردهایی مطابقت دارد؟
پاسخ: شیر مطابق با AWWA C508 طراحی شده است ، با ابعاد رو در رو بر اساس ASME B16.10 ، و عملکرد فشار مطابق با UL 312 / FM Class 1210.
Q6: چه گزینه های پوششی موجود است؟
A: پوشش استاندارد اپوکسی برای محافظت در برابر خوردگی ارائه شده است. گزینه های پوشش اضافی در صورت درخواست در دسترس هستند.
Q7: این شیر معمولاً در چه سیستم هایی استفاده می شود؟
A: معمولاً در حفاظت در برابر آتش، تامین آب، تخلیه پمپ و سیستم های صنعتی که در آن جلوگیری از جریان برگشت قابل اعتماد مورد نیاز است استفاده می شود.
