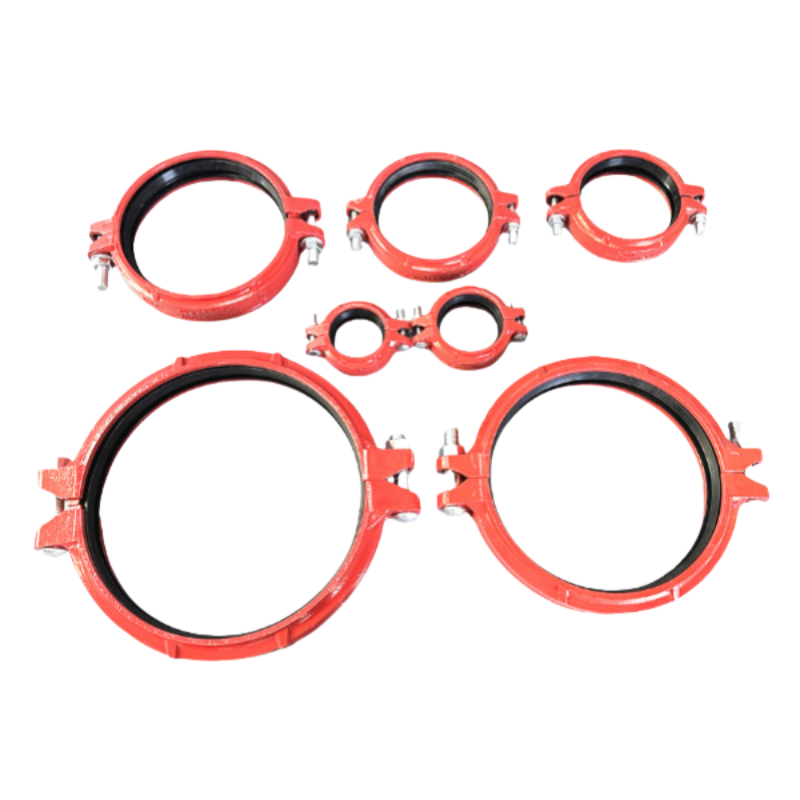

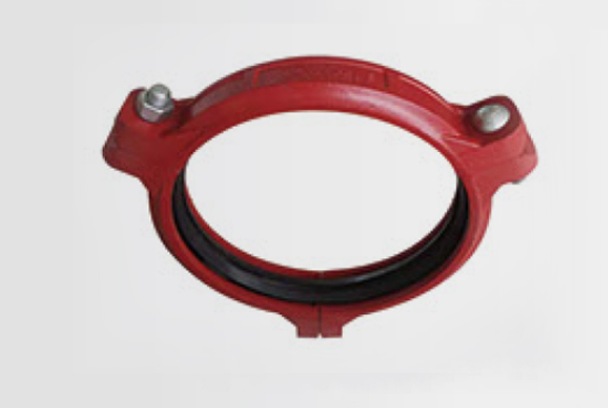

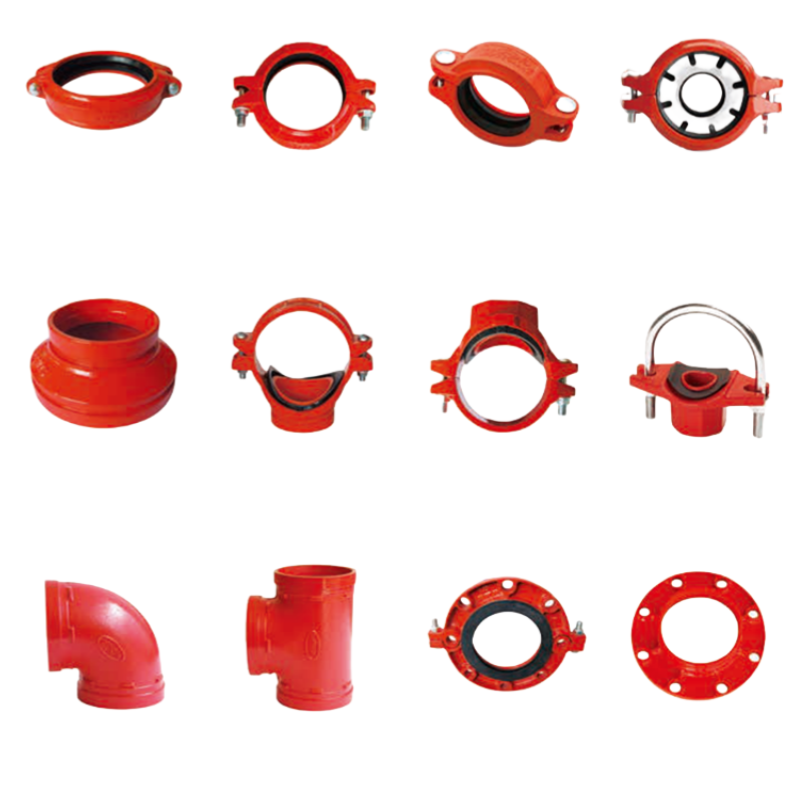

Heavy-Duty Rigid Grooved Coupling

Pangkalahatang-ideya

Ang Quick Rigid Couplings ay mga mekanikal na device na idinisenyo upang magbigay ng matibay na koneksyon sa pagitan ng dalawang shaft na may karagdagang benepisyo ng mabilis at madaling pag-install at pag-disassembly. Hindi tulad ng mga tradisyunal na rigid coupling, ang Quick Rigid Couplings ay maaaring ikonekta o idiskonekta nang hindi nangangailangan ng mga tool o tumpak na pagkakahanay, na ginagawa itong perpekto para sa mga application kung saan kinakailangan ang madalas na pagpapanatili o mga pagbabago. Ang mga coupling na ito ay karaniwang ginawa mula sa mga materyales na may mataas na lakas at inengineered upang mapanatili ang isang matibay na koneksyon nang walang anumang play o backlash.

Paglalarawan ng Produkto

Ang Quick Rigid Coupling ay mga accessory para sa mabilis na koneksyon at pag-aayos ng mga tubo. Ang mga ito ay dinisenyo na may simple at mabilis na paraan ng pag-install, kadalasan nang walang karagdagang mga tool o hinang. Tinitiyak nito ang katatagan at pagsasara ng mga koneksyon sa tubo sa pamamagitan ng kakaibang disenyo ng uka at mekanismo ng pagsasara. Ang Quick Rigid Coupling ay epektibong makakalaban sa pagbabagu-bago ng presyon sa pagitan ng mga tubo habang iniiwasan ang mga problema sa pagtagas at nagbibigay ng maaasahang mga koneksyon.

Ang produktong ito ay malawakang ginagamit sa mga sistema ng proteksyon sa sunog, mga tubo ng gusali, mga sistema ng heating, ventilation at air conditioning (HVAC), supply ng tubig at mga drainage pipe, atbp. Lalo na sa mga kapaligiran na nangangailangan ng mabilis na pag-install, pag-disassembly o pagpapanatili, ang Quick Rigid Coupling ay nagbibigay ng mahusay na kaginhawahan. Sa mga sistema ng proteksyon ng sunog, masisiguro nito ang kaligtasan at pagiging maaasahan ng mga koneksyon sa tubo; sa HVAC at mga tubo ng suplay ng tubig, nagbibigay ito ng simple at mahusay na solusyon sa koneksyon, lalo na para sa mga lugar na nangangailangan ng madalas na pagpapanatili at pagsasaayos. Dahil sa mataas na kahusayan at kaginhawahan nito, ang Quick Rigid Coupling ay malawakang ginagamit sa mga modernong gusali at mga sistema ng pang-industriya na tubo.

• Materyal: ASTM A536, GRADE 65-45-12, QT450-10

• Mga Thread: ASME B1.20.1,ISO 7-1,BS21,BSPT,NPT,GB 7306

• Sukat: ISO6182,AWWA C606

• Magagamit na Sukat: 1'-24'

• Paggamot sa Ibabaw: Pininturahan ng electrophoretic

• Electroplated, Epoxy, Hot-dip Galvanized

Presyon ng hangin at iskedyul ng presyon ng hawak
HINDI.	Sukat	Presyon	Oras na para panatilihin ang pressure	Puna
1	≤DN50	≥0.5MPa	≥5s	Presyon ng hangin
2	>DN50~DN350	≥0.5MPa	≥10s	Presyon ng hangin
3	>DN350	1.5 beses ang na-rate na presyon ng pagtatrabaho	5min	presyon ng tubig

Gasket ng goma
Pangalan	Inirerekomendang Medium ng Application	Mga Kaugnay na Pamantayan	Inirerekomendang Temperatura ng Application Saklaw ng
E:EPDM	supply ng tubig, drainage, dumi sa alkantarilya, normal na temperatura ng hangin, mahinang acid, at mahinang alkali	GB5135.11	-30℃~+130℃
		GB/T 21873	-22°F~+266°F
	tuloy-tuloy na supply ng 110 ℃ mainit na tubig	GB/T 27572
D:NITRILE	petrolyo, langis ng gulay, langis ng mineral	GB5135.11	-20℃~+80℃
		GB/T 23658	-4°F~+176°F
S:SIUCON	inuming tubig	GB/T 28604	-40℃~+180℃
	mataas na temperatura na tuyong hangin at ilang na may mataas na temperatura mga kemikal	GB5135.11	-40°F~+356°F
F: FLUORINE	ang acid, alkaline solution, at mainit na lubricating oil	HG/T 2181	-20℃~+180°
			-4°F~+356F
V:NEOPRENE	tubig dagat		'-20°℃~+100℃ -4°F~+212°F

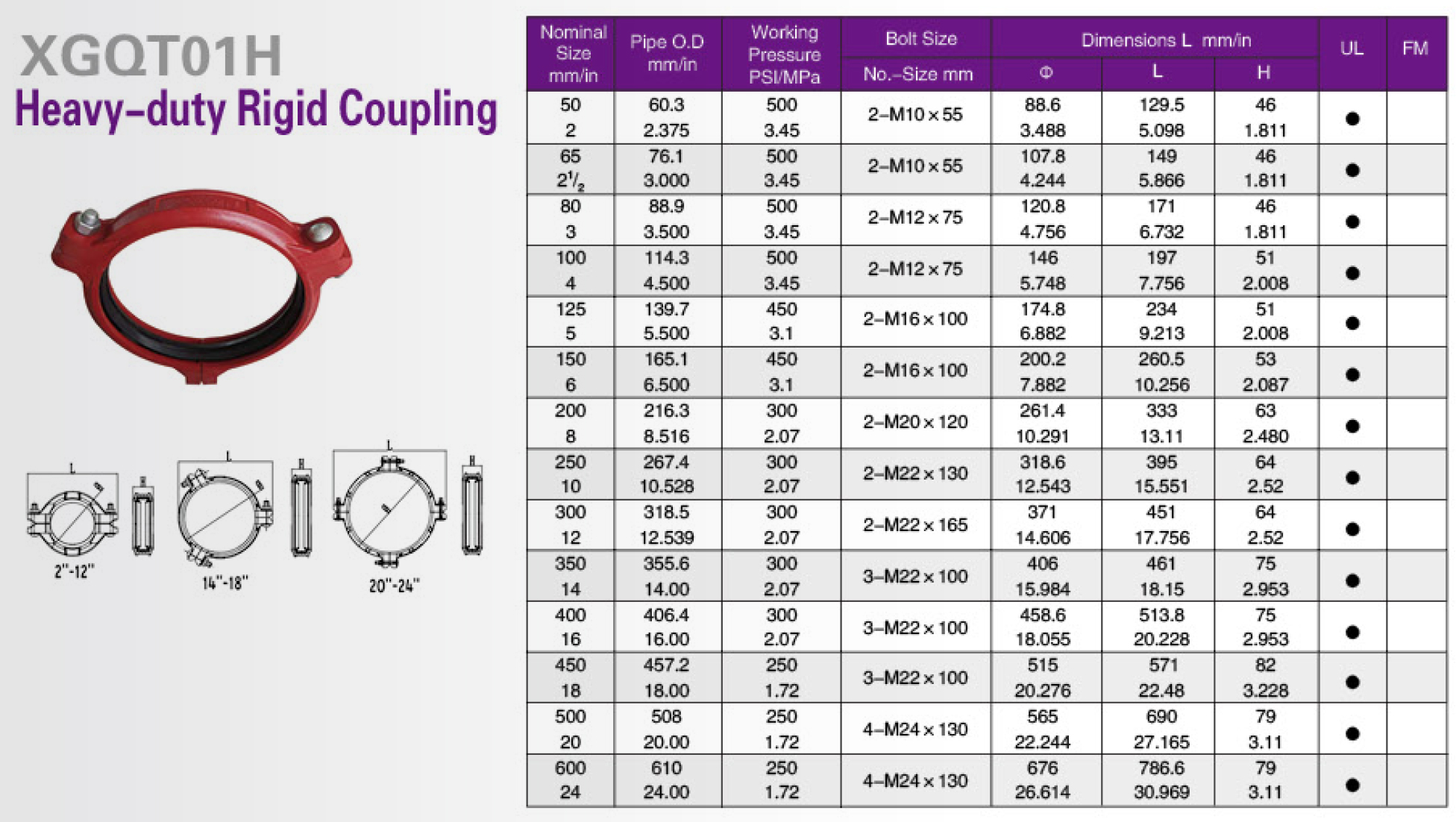

Nominal na Sukat mm/in	Pipe O.Dmmin	sa Paggawa Presyon PSVMPa	Sukat ng Bolt	Mga Dimensyon L mm/in
			Hindi.-Laki mm	φ	L	H
50 2	60.3 2.375	500 3.45	2-M10x55	88.6  3.448	129.5   5.098	46 1.811
65 2-1/2	76.1 2.875	500 3.45	2-M10x55	107.8 4.244	149   5.866	46   1.811
80 3	88.9 3.000	500 3.45	2-M12x75	120.8 4.756	171   6.732	46   1.811
100 4	114.3 4.500	500 3.45	2-M12x75	146 5.748	197   7.756	51   2.008
125 5	139.7 5.500	450 3.1	2-M16x100	174.8  6.882	234   9.213	51   2.008
150 6	165.1 6.500	450 3.1	2-M16x100	200.2  7.882	260.5  10.256	53   2.087
200 8	216.3 8.516	300 2.07	2-M20x120	261.4 10.291	333   13.11	63   2.480
250 10	267.4 10.528	300 2.07	2-M22x130	318.6 12.543	395  15.551	64   2.52
300 12	318.5 12.539	300 2.07	2-M22x165	371 14.606	451   17.756	64   2.52
350 14	355.6 14.00	300 2.07	3-M22x100	406 15.984	461  18.15	75   2.953
400 16	406.4 16.00	300 2.07	3-M22x100	458.6 18.055	513.8   20.228	75   2.953
450 18	457.2 18.00	250 1.72	3-M22x100	515 20.276	571 22.48	82 3.228
500 20	508 20.00	250 1.72	4-M24x130	565 22.244	690 27.165	79 3.11
600 24	609.6 24	250 1.72	4-M24x130	676 26.614	786.6 30.969	79 3.11

Mga tampok

· Mabilis na Pag-install: Maaaring i-install o alisin ang Quick Rigid Couplings sa ilang segundo nang hindi nangangailangan ng mga tool, na makabuluhang binabawasan ang downtime.

· Mataas na Katumpakan: Sa kabila ng kanilang tampok na mabilis na pagkonekta/pagdiskonekta, pinananatili nila ang isang mataas na antas ng katumpakan at tigas sa koneksyon.

· Walang Backlash: Nagbibigay ang mga ito ng backlash-free na koneksyon, na mahalaga para sa mga application na nangangailangan ng mataas na katumpakan.

· Matibay na Konstruksyon: Ginawa mula sa mga materyales tulad ng bakal o aluminyo, ang mga ito ay idinisenyo upang mapaglabanan ang mabibigat na karga at malupit na kondisyon sa pagpapatakbo.

· Madaling Pagpapanatili: Dahil sa kanilang simpleng disenyo, ang Quick Rigid Couplings ay madaling mapanatili at suriin.

Aplikasyon

Ang Quick Rigid Couplings ay karaniwang ginagamit sa mga application kung saan kinakailangan ang madalas na pagbabago ng coupling, tulad ng sa mga tool changer, robotics, at automated na makinarya. Ginagamit din ang mga ito sa mga industriya tulad ng packaging, pagproseso ng pagkain, at pangkalahatang pagmamanupaktura kung saan ang mabilis na pagbabago ay maaaring humantong sa pagtaas ng produktibo.

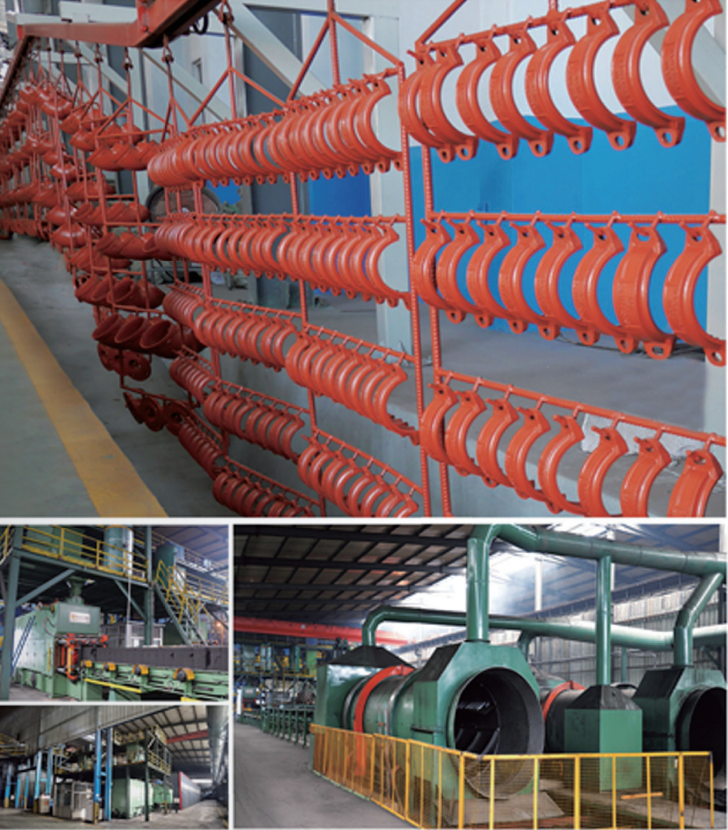

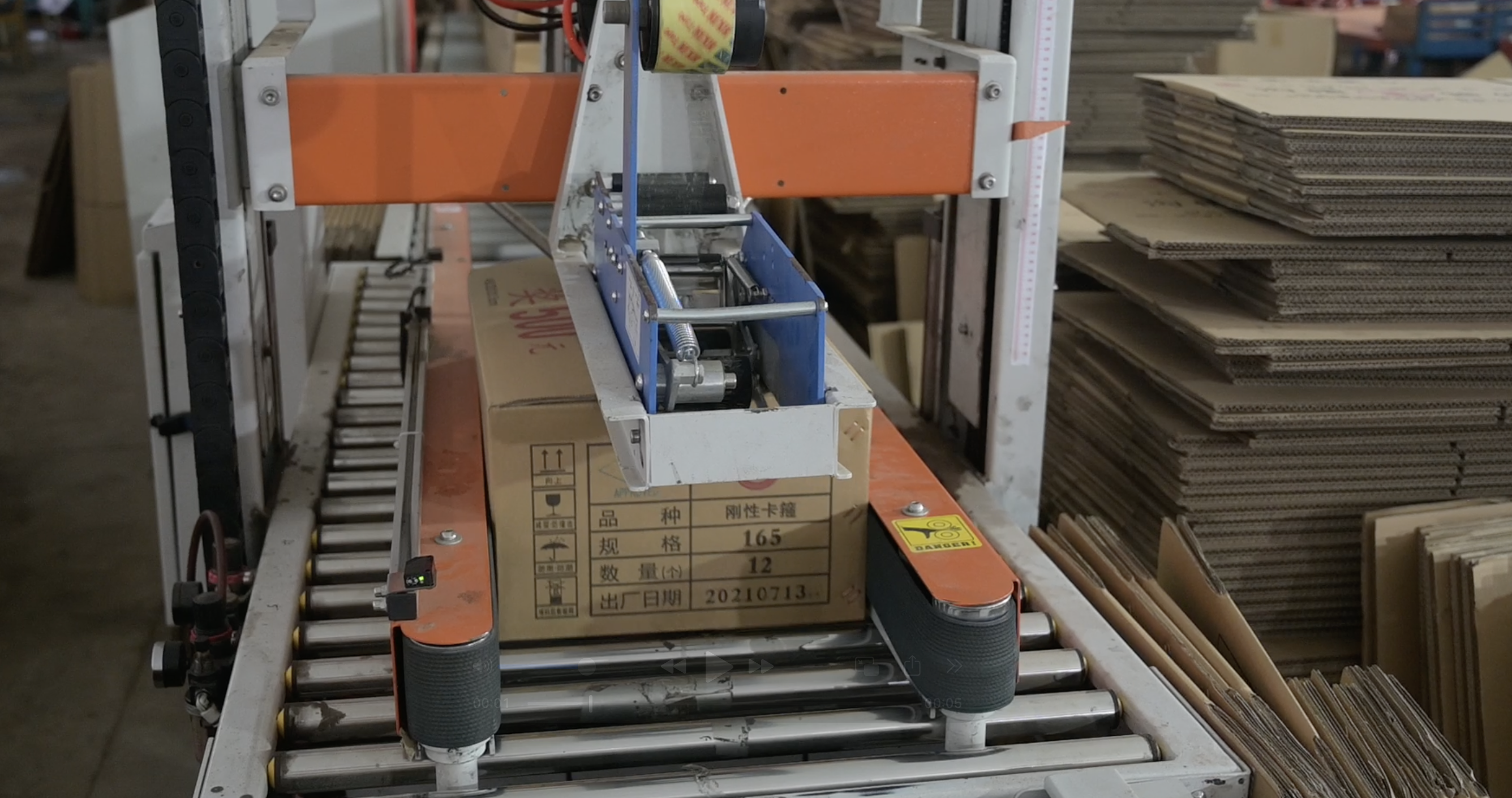

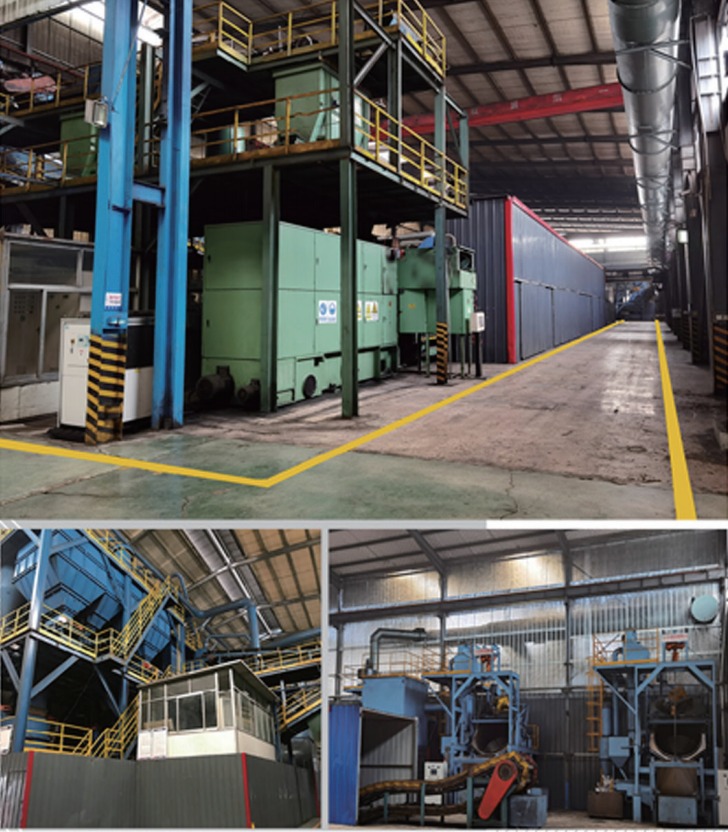

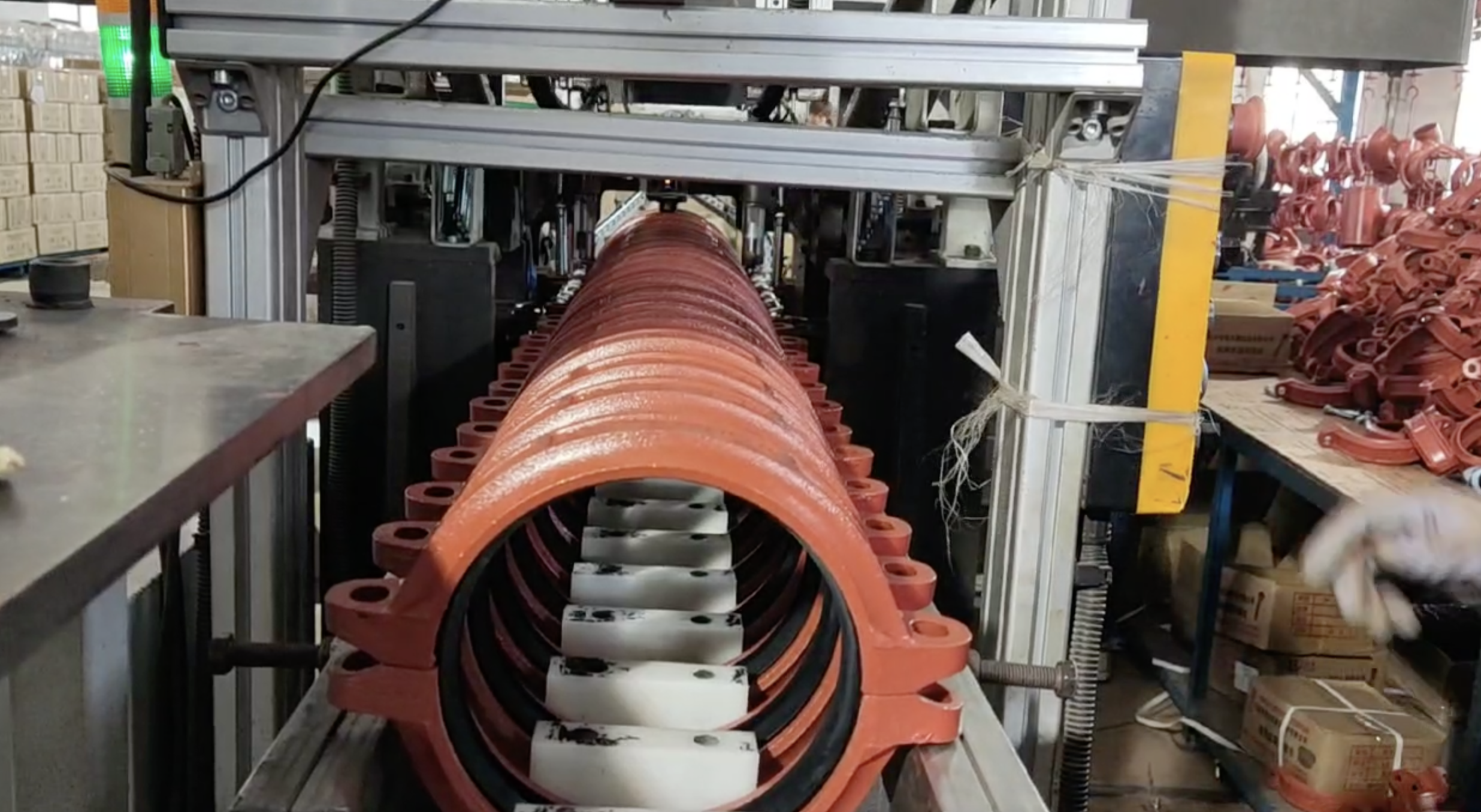

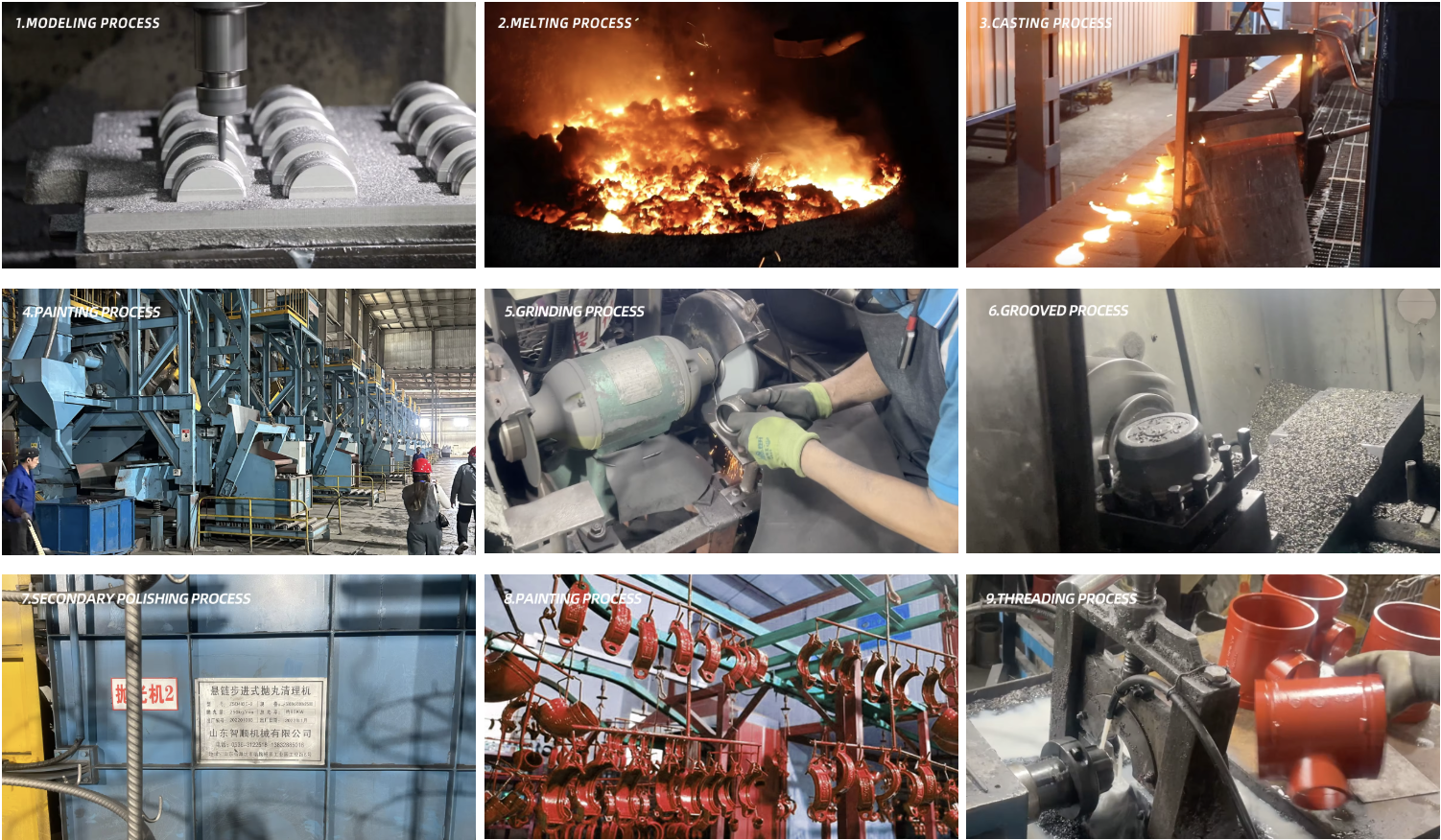

Pangunahing proseso ng produksyon

FAQ

1. Ang mga Quick Rigid Couplings ba ay angkop para sa mga application na may mataas na torque?

Oo, maraming Quick Rigid Couplings ang idinisenyo upang mahawakan ang mataas na torque load, ngunit mahalagang pumili ng coupling na tumutugma sa mga kinakailangan ng torque ng application.

2. Paano tinitiyak ng Quick Rigid Couplings ang isang matibay na koneksyon nang walang mga tool?

Gumagamit ang mga coupling na ito ng kakaibang mekanismo ng pag-lock, gaya ng spring-loaded ball detent o tapered na disenyo, na nagbibigay-daan para sa secure at matibay na koneksyon nang hindi nangangailangan ng mga tool.

3. Ano ang mga karaniwang palatandaan ng pagsusuot sa isang Quick Rigid Coupling?

Kasama sa mga palatandaan ng pagkasira ang kahirapan sa pagkonekta o pagdiskonekta sa pagkakabit, anumang nakikitang pinsala sa mekanismo ng pagsasara, o labis na paglalaro sa koneksyon. Ang mga regular na inspeksyon ay maaaring makatulong na matukoy ang mga isyung ito bago sila humantong sa pagkabigo ng pagkabit.
