Acoplamentos Rígidos Rápidos são dispositivos mecânicos projetados para fornecer uma conexão rígida entre dois eixos com o benefício adicional de instalação e desmontagem rápida e fácil. Ao contrário dos acoplamentos rígidos tradicionais, os acoplamentos rígidos rápidos podem ser conectados ou desconectados sem a necessidade de ferramentas ou alinhamento preciso, tornando-os ideais para aplicações onde são necessárias manutenções ou alterações frequentes. Esses acoplamentos são normalmente feitos de materiais de alta resistência e projetados para manter uma conexão rígida sem qualquer folga ou folga.

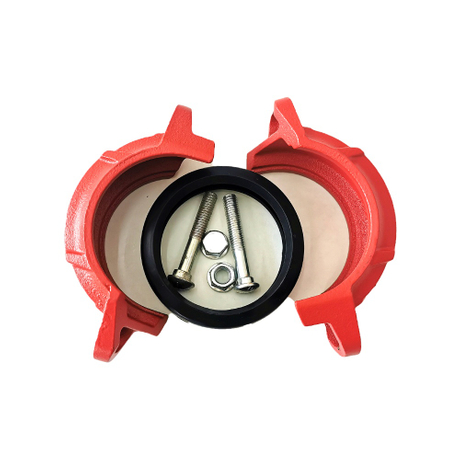

Os Acoplamentos Rígidos Rápidos são acessórios para rápida conexão e fixação de tubos. Eles são projetados com um método de instalação simples e rápido, geralmente sem ferramentas adicionais ou soldagem. Ele garante a firmeza e a vedação das conexões dos tubos por meio de um design exclusivo de ranhura e mecanismo de travamento. O acoplamento rígido rápido pode resistir eficazmente às flutuações de pressão entre os tubos, evitando problemas de vazamento e fornecendo conexões confiáveis.
Este produto é amplamente utilizado em sistemas de proteção contra incêndio, tubulações de edifícios, sistemas de aquecimento, ventilação e ar condicionado (HVAC), tubulações de abastecimento de água e drenagem, etc. Especialmente em ambientes que requerem instalação, desmontagem ou manutenção rápida, o acoplamento rígido rápido oferece grande comodidade. Em sistemas de proteção contra incêndio, pode garantir a segurança e confiabilidade das conexões de tubos; em tubulações de HVAC e abastecimento de água, oferece uma solução de conexão simples e eficiente, principalmente para locais que exigem manutenção e ajustes frequentes. Devido à sua alta eficiência e conveniência, o acoplamento rígido rápido tem sido amplamente utilizado em edifícios modernos e sistemas de tubulação industrial.
Material: ASTM A536, GRAU 65-45-12, QT450-10
Tópicos: ASME B1.20.1,ISO 7-1,BS21,BSPT,NPT,GB 7306
Tamanho: ISO6182,AWWA C606
Tamanho disponível: 1'-24'
Tratamento de superfície: pintado eletroforético
 |
|
|
|
| Pressão de ar e cronograma de pressão de retenção | ||||
| NÃO. | Tamanho | Pressão | Hora de manter a pressão | Observação |
| 1 | ≤DN50 | ≥0,5 MPa | ≥5s | Pressão do ar |
| 2 | >DN50~DN350 | ≥0,5 MPa | ≥10s | Pressão do ar |
| 3 | >DN350 | 1,5 vezes a pressão de trabalho nominal | 5 minutos | pressão da água |
| Junta de borracha | |||
| Nome | recomendado Meio de aplicação |
Padrões Relacionados | recomendada de temperatura de aplicação Faixa |
| E: EPDM | abastecimento de água, drenagem, esgoto, temperatura normal do ar, ácido fraco e álcali fraco |
GB5135.11 | -30℃~+130℃ |
| GB/T 21873 | -22°F~+266°F | ||
| fornecimento contínuo de a 110 ℃ água quente |
GB/T 27572 | ||
| D:NITRILA | petróleo, óleo vegetal, óleo mineral |
GB5135.11 | -20℃~+80℃ |
| GB/T 23658 | -4°F~+176°F | ||
| S:SIUCON | água potável | GB/T 28604 | -40℃~+180℃ |
| ar seco de alta temperatura e alguns de alta temperatura produtos químicos |
GB5135.11 | -40°F~+356°F | |
| F:FLUOR | o ácido, solução alcalina e óleo lubrificante quente |
HG/T 2181 | -20℃~+180° |
| -4°F~+356F | |||
| V:NEOPRENE | água do mar | '-20°C~+100°C -4°F~+212°F |
|
| nominal Tamanho mm/pol. |
Tubo O.Dmmin | de Trabalho Pressão PSVMPa |
Tamanho do parafuso | Dimensões L mm/pol. | ||
| Nº-Tamanho mm | φ | eu | H | |||
| 50 2 |
60.3 2.375 |
500 3.45 |
2-M10x55 | 88.6 3.448 |
129.5 5.098 |
46 1.811 |
| 65 2-1/2 |
76.1 2.875 |
500 3.45 |
2-M10x55 | 107.8 4.244 |
149 5.866 |
46 1.811 |
| 80 3 |
88.9 3.000 |
500 3.45 |
2-M12x75 | 120.8 4.756 |
171 6.732 |
46 1.811 |
| 100 4 |
114.3 4.500 |
500 3.45 |
2-M12x75 | 146 |
197 7.756 |
51 2.008 |
| 125 5 |
139.7 5.500 |
450 3.1 |
2-M16x100 | 174.8 6.882 |
234 9.213 |
51 2.008 |
| 150 6 |
165.1 6.500 |
450 3.1 |
2-M16x100 | 200.2 7.882 |
260.5 10.256 |
53 2.087 |
| 200 8 |
216.3 8.516 |
300 2.07 |
2-M20x120 | 261.4 10.291 |
333 13.11 |
63 2.480 |
| 250 10 |
267.4 10.528 |
300 2.07 |
2-M22x130 | 318.6 12.543 |
395 15.551 |
64 2.52 |
| 300 12 |
318.5 12.539 |
300 2.07 |
2-M22x165 | 371 14.606 |
451 17.756 |
64 2.52 |
| 350 14 |
355.6 14.00 |
300 2.07 |
3-M22x100 | 406 15.984 |
461 18.15 |
75 2.953 |
| 400 16 |
406.4 16.00 |
300 2.07 |
3-M22x100 | 458.6 18.055 |
513.8 20.228 |
75 2.953 |
450 18 |
457.2 18.00 |
250 1.72 |
3-M22x100 | 515 20.276 |
571 22.48 |
82 3.228 |
500 20 |
508 20.00 |
250 1.72 |
4-M24x130 | 565 22.244 |
690 27.165 |
79 3.11 |
600 24 |
609.6 24 |
250 1.72 |
4-M24x130 | 676 26.614 |
786.6 30.969 |
79 3.11 |
· Instalação rápida: Os acoplamentos rígidos rápidos podem ser instalados ou removidos em segundos, sem a necessidade de ferramentas, reduzindo significativamente o tempo de inatividade.
· Alta Precisão: Apesar de seu recurso de engate/desconexão rápido, mantêm alto nível de precisão e rigidez na conexão.
· Sem folga: Fornecem uma conexão sem folga, o que é essencial para aplicações que exigem alta precisão.
· Construção Durável: Feitos de materiais como aço ou alumínio, eles são projetados para suportar cargas pesadas e condições operacionais adversas.
· Fácil Manutenção: Devido ao seu design simples, os Acoplamentos Rígidos Rápidos são fáceis de manter e inspecionar.
Os acoplamentos rígidos rápidos são comumente usados em aplicações onde são necessárias trocas frequentes de acoplamento, como em trocadores de ferramentas, robótica e máquinas automatizadas. Eles também são usados em indústrias como embalagens, processamento de alimentos e manufatura em geral, onde trocas rápidas podem levar ao aumento da produtividade.
Processo de produção principal
1. Os acoplamentos rígidos rápidos são adequados para aplicações de alto torque?
Sim, muitos acoplamentos rígidos rápidos são projetados para suportar cargas de alto torque, mas é importante selecionar um acoplamento que corresponda aos requisitos de torque da aplicação.
2. Como os acoplamentos rígidos rápidos garantem uma conexão rígida sem ferramentas?
Esses acoplamentos utilizam um mecanismo de travamento exclusivo, como um detentor de esfera com mola ou um design cônico, que permite uma conexão segura e rígida sem a necessidade de ferramentas.
3. Quais são os sinais comuns de desgaste em um acoplamento rápido e rígido?
Os sinais de desgaste incluem dificuldade em conectar ou desconectar o acoplamento, qualquer dano visível no mecanismo de travamento ou folga excessiva na conexão. Inspeções regulares podem ajudar a identificar esses problemas antes que levem à falha do acoplamento.
