Basang Alarm Check Valve

Pangkalahatang-ideya

Ang Wet Alarm Check Valve Assembly ay isang mahalagang bahagi na ginagamit sa mga wet pipe fire sprinkler system. Ito ay idinisenyo upang makita ang daloy ng tubig na dulot ng pag-activate ng isa o higit pang mga awtomatikong sprinkler at upang simulan ang parehong lokal at malayong mga alarma sa sunog.

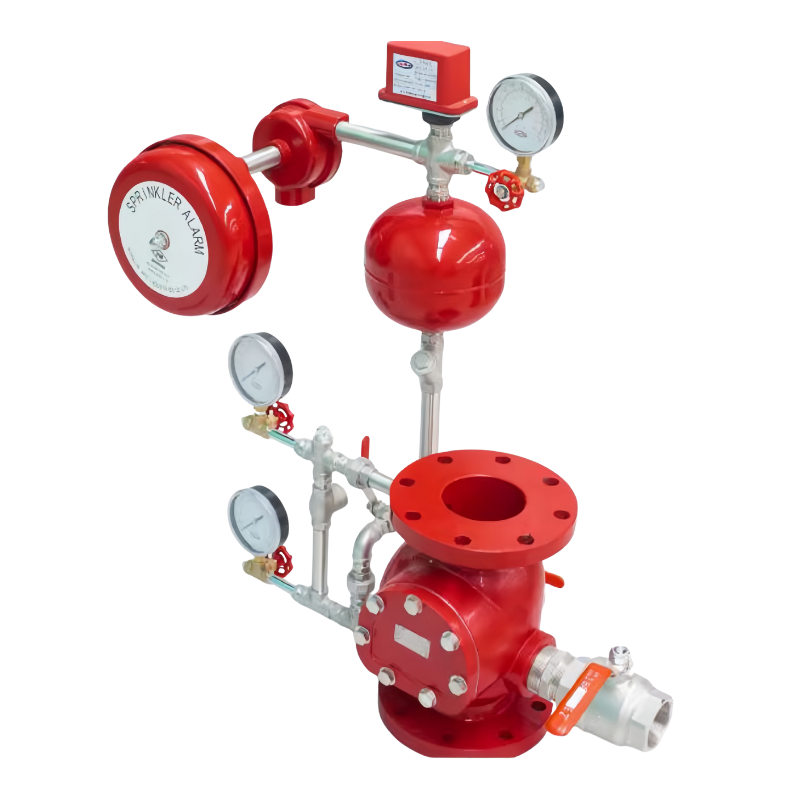

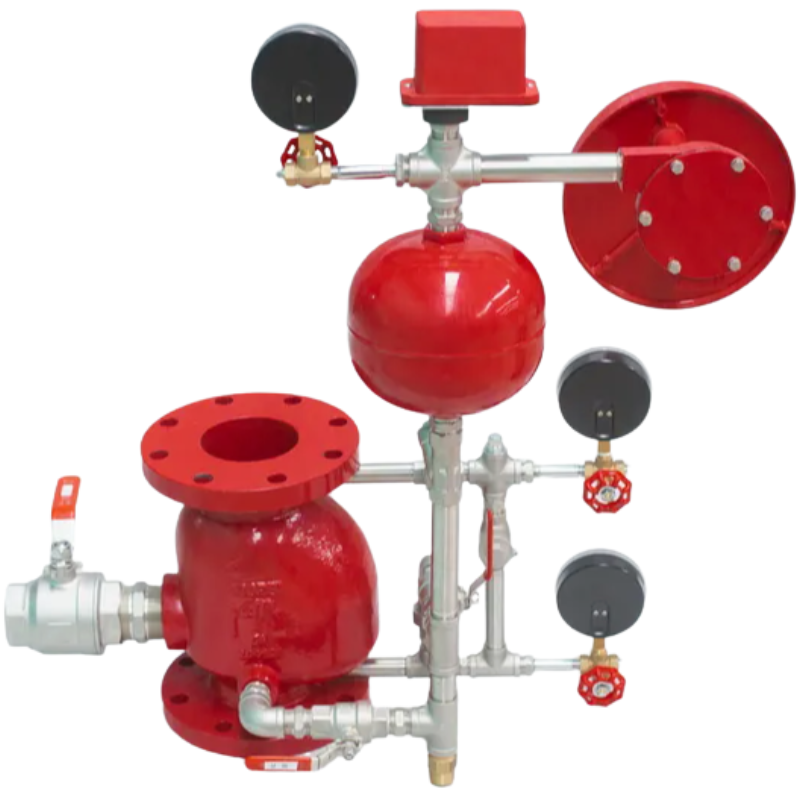

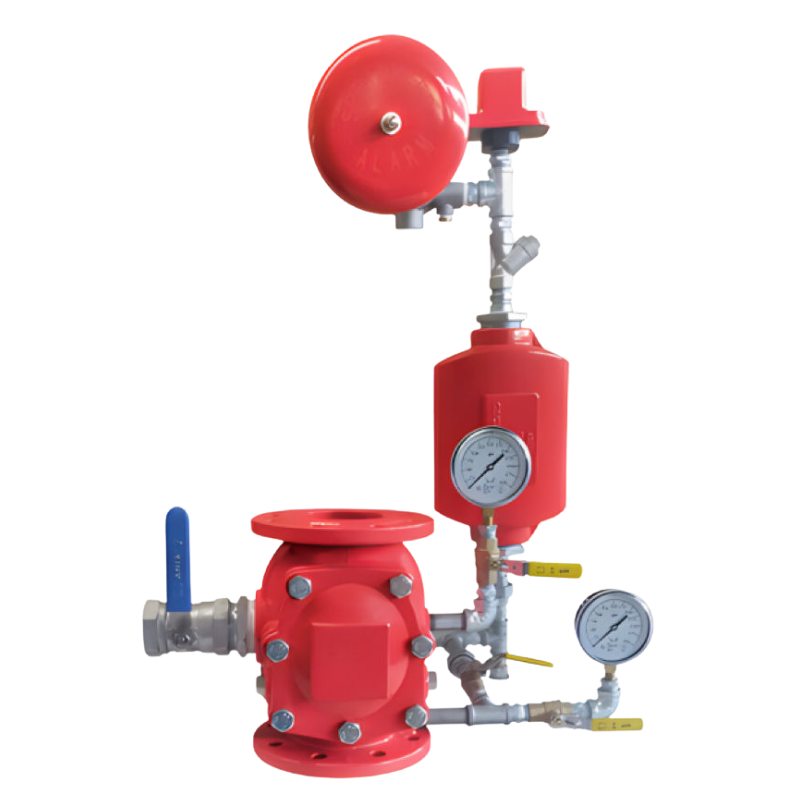

Pinagsasama ng assembly ang isang wet alarm valve, retard chamber, pressure gauge, water motor alarm, pressure switch, drain valve, filter, at mga nauugnay na trim na bahagi, na nagbibigay ng maaasahang pag-activate ng alarm habang pinapaliit ang mga maling alarma na dulot ng pagbabagu-bago ng presyon.

Paglalarawan ng Produkto

Ang Wet Alarm Check Valve ay gumagana bilang isang water flow alarm initiating device sa wet pipe sprinkler system. Kapag gumagana ang isang sprinkler dahil sa pagkakalantad ng apoy, dumadaloy ang tubig sa system, na nagiging sanhi ng pagbukas ng alarm check valve clapper. Nagbibigay-daan ito sa tuluy-tuloy na daloy ng tubig sa system at sabay-sabay na ina-activate ang water motor alarm at pressure switch.

Ang balbula ay idinisenyo para sa pag-install sa ilalim ng parehong variable at pare-pareho ang mga kondisyon ng presyon ng supply ng tubig . Ang isang built-in na bypass line sa loob ng valve trim ay nagbibigay-daan sa isang maliit na halaga ng tubig na ma-bypass ang clapper sa panahon ng mga pansamantalang pagtaas ng presyon, na epektibong inaalis ang panganib ng mga maling alarma.

Para sa tamang operasyon, ang balbula ay dapat na naka-install patayo na ang direksyon ng daloy ng tubig ay nakaturo paitaas, at sapat na espasyo ay dapat na nakalaan para sa inspeksyon, pagkumpuni, at pagpapanatili.

Mga Teknikal na Tampok

Flange Standard:	ASMEIANSI B16.1 Class 125,ASME/ANSI B18.42 Class 150,BS EN 1092-2PN18,GB/T9113.1
Groove Standard:	AWWA C806,ISO6182-12
Presyon sa Paggawa:	300 PSI
Mga Detalye ng Patong:	Epoxy coated o ooating kapag hiniling
Malawak na Saklaw ng Temperatura	4~70℃/39.2~158°F
Mga Pag-apruba:	FM/UL

Mga tampok

• Maaasahang Pag-detect ng Daloy ng Tubig
  Ina-activate kaagad ang mga mekanikal at elektrikal na alarma sa paggana ng sprinkler.

• False Alarm Prevention Design
  Retard chamber at bypass line ang sumisipsip ng water pressure surges, na pumipigil sa mga alarma sa istorbo.

• Ang Kumpletong Valve Assembly
  ay may kasamang wet alarm valve, retard chamber, pressure gauge, water motor alarm, pressure switch, drain valve, at filter.

• Matatag na Pagganap sa Iba't Ibang Kondisyon ng Presyon
  Angkop para sa mga system na may pabagu-bago o pare-pareho ang presyon ng supply ng tubig.

• Madaling Pagmamasid at Pagpapanatili
  Idinisenyo para sa pag-install sa mga lokasyong may malinaw na visibility at madaling pag-access.

• Vertical Installation Design
  Tinitiyak ang tamang operasyon ng clapper at tumpak na pag-activate ng alarma.



Mga Tala sa Pag-install at Pagpapatakbo

• I-install ang wet alarm check valve nang patayo sa isang pipeline na nasubok sa presyon at lubusang nilinis.

• Tiyakin na ang arrow na nagsasaad ng direksyon ng daloy ng tubig ay nakaturo paitaas.

• Magreserba ng sapat na espasyo sa pagpapatakbo para sa inspeksyon at pagpapanatili sa hinaharap.

• Ang panloob na dingding ng pipeline ay dapat tratuhin ng isang patong na hindi tinatablan ng kalawang at walang mga labi o mga kontaminant bago i-install.

Pamamaraan sa Pag-install

Hakbang 1
Linisin ang buong pipeline system bago i-install. Tiyaking walang dumi, mga labi, o nalalabi sa loob ng mga tubo.

Hakbang 2
Upang mapadali ang madaling pagkilala sa mga kondisyon ng alarma, inirerekumenda na magbigay ng isang bukas na discharge port o isang malinaw na nakikitang punto ng paglabas ng tubig.

Hakbang 3
Suriin ang koneksyon ng flange, kondisyon ng sealing, at paggalaw ng disc ng balbula.
Magsagawa ng leakage test sa dalawang beses sa na-rate na working pressure .
Pagkatapos ng pagsubok, ang valve disc ay dapat manatiling leak-free. Palitan ang mga nasirang bahagi o alisin ang mga sira bago ang huling pagpupulong.

Aplikasyon

• Mga sistema ng proteksyon sa sunog (sprinkler at water-based na fire fighting pipelines)

• Mga sistema ng supply at pamamahagi ng tubig sa munisipyo

• Underground at buried piping installations

• Komersyal at pang-industriya na mga gusali

• Mga istasyon ng bomba at mga silid ng makina

• Mga proyekto sa imprastraktura at utility

• Mga proyektong Retrofit na pinagsasama ang mga flanged at grooved piping system

Faq

Q1: Ano ang pangunahing function ng wet alarm check valve?

Nakikita nito ang daloy ng tubig na dulot ng pag-activate ng sprinkler at sinisimulan ang parehong mga lokal na mekanikal na alarma at malayuang mga signal ng kuryente.

Q2: Paano pinipigilan ng balbula na ito ang mga maling alarma?

Ang isang bypass line at retard chamber ay sumisipsip ng mga pansamantalang pagtaas ng presyon, na nagpapahintulot sa maliit na dami ng tubig na dumaan nang hindi nagti-trigger ng mga alarma.

Q3: Maaari ba itong i-install sa ilalim ng pabagu-bagong presyon ng tubig?

Oo. Ang balbula ay idinisenyo upang gumana nang mapagkakatiwalaan sa ilalim ng parehong variable at pare-pareho ang mga kondisyon ng presyon ng supply ng tubig.

Q4: Sa anong posisyon dapat i-install ang balbula?

Ang balbula ay dapat na naka-install patayo , na ang direksyon ng daloy ng tubig ay nakaturo paitaas.

Q5: Anong mga bahagi ang kasama sa pagpupulong?

Kasama sa assembly ang wet alarm valve, retard chamber, pressure gauge, water motor alarm, pressure switch, drain valve, filter, at trim na mga bahagi.

Q6: Anong espasyo sa pagpapanatili ang kailangan?

Ang sapat na espasyo ay dapat na nakalaan sa paligid ng balbula para sa inspeksyon, pagsubok, at mga operasyon sa pagpapanatili.
