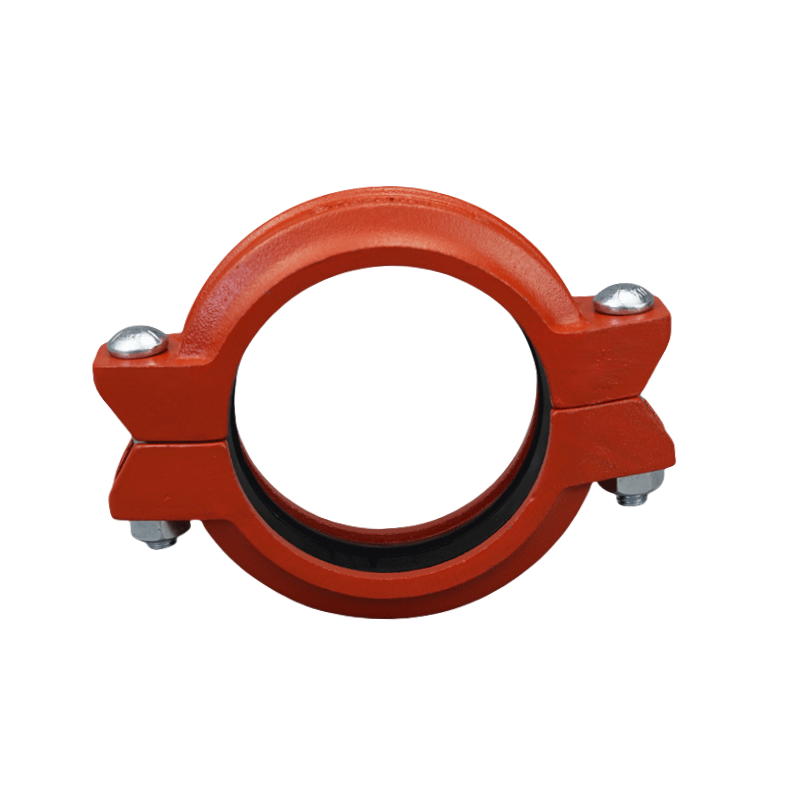

FM/UL 認定ショルダーカップリング

概要

FM /UL 認定ショルダーカップリングは 、ショルダーエンド鋼管を使用した高圧システム専用に設計された精密設計の配管コンポーネントです。要求の厳しい産業環境に対する重要なソリューションとして、この 溝付きパイプジョイントは、 極度の圧力、振動、および過酷な条件に耐える、安全で漏れのない接続を実現します。高品位のダクタイル鋳鉄で作られ、高級ガスケットが装備されたこのカップリングは、鉱山作業から都市の水道インフラに至るまで、故障が許されない用途において長期的な信頼性を保証します。 FM/UL リストに登録されているため、世界的な安全規格への準拠が確認されており、重要な配管システムにとって信頼できる選択肢となっています。

製品説明

材質と糸の規格

材質：ダクタイル鋳鉄（ASTM A536、GRADE 65-45-12、QT450-10）

ネジ山: ASME B1.20.1、ISO 7-1、BS21、BSPT、NPT、GB 7306 などの国際規格に準拠

サイズ規格：ISO6182、AWWA C606

利用可能なサイズ: 1'-24'

表面処理：電気泳動塗装、電気メッキ、エポキシ塗装、溶融亜鉛メッキなどのオプションがあります。

圧力試験規格

高圧条件下での信頼性を確保するために、カップリングは次のような厳しい圧力試験を受けます。

いいえ。	サイズ範囲	圧力要件	開催時間	テストの種類
1	≤DN50	≧0.5MPa	≥5秒	空気圧
2	>DN50~DN350	≧0.5MPa	10秒以上	空気圧
3	>DN350	1.5×定格使用圧力	5分	水圧

ゴムガスケットのオプション

ガスケットの材質の選択は、使用媒体と環境条件によって異なります。以下に、利用可能なオプションとその仕様を示します。

ガスケットの種類	推奨される塗布媒体	関連規格	温度範囲（℃/℉）
E（EPDM）	給水、排水、下水、周囲空気、弱酸・弱アルカリ	GB5135.11、GB/T 21873	-30~+130℃ / -22~+266℉
D(ニトリル)	石油、植物油、鉱物油	GB5135.11、GB/T 23658	-20~+80℃ / -4~+176℉
S（シウコン）	飲料水、高温乾燥空気、高温化学薬品	GB/T 28604、GB5135.11	-40~+180℃ / -40~+356℉
F（フッ素）	酸・アルカリ溶液、高温潤滑油	HG/T2181	-20~+180℃ / -4~+356℉
V(ネオプレン)	海水	-	-20~+100℃ / -4~+212℉

FM/UL 認定ショルダーカップリングの主な利点

プレミアムガスケットによる漏れ防止シール

EPDM、NBR、または特殊なガスケットを備えたカップリングは、流体に対して堅固で永久的なシールを作成します。このガスケットは、温度変動、化学物質、摩耗に耐えるように設計されており、高圧環境でも漏れのリスクを排除します。

工具不要の取り付けと取り外し

カップリングの設計により、溶接や複雑な工具を使用せずに迅速に組み立てることができます。一般の作業者でも取り付け、取り外しができるため、作業時間の短縮やシステムの保守、バージョンアップ、修理が容易になります。

高圧用途にわたる多用途性

このカップリングは肩付鋼管や水、油、マイルドケミカルなどの複数の流体タイプに対応しており、さまざまな業界に適応します。その柔軟性により、新規の設置と既存の配管システムの改造の両方に適しています。

FM/ULおよび業界標準への準拠

カップリングの FM/UL リストは、安全性が重要な用途におけるその性能を検証します。また、AWWA C606 や ISO6182 などの国際規格にも適合し、世界の配管システムや規制要件との互換性を保証します。

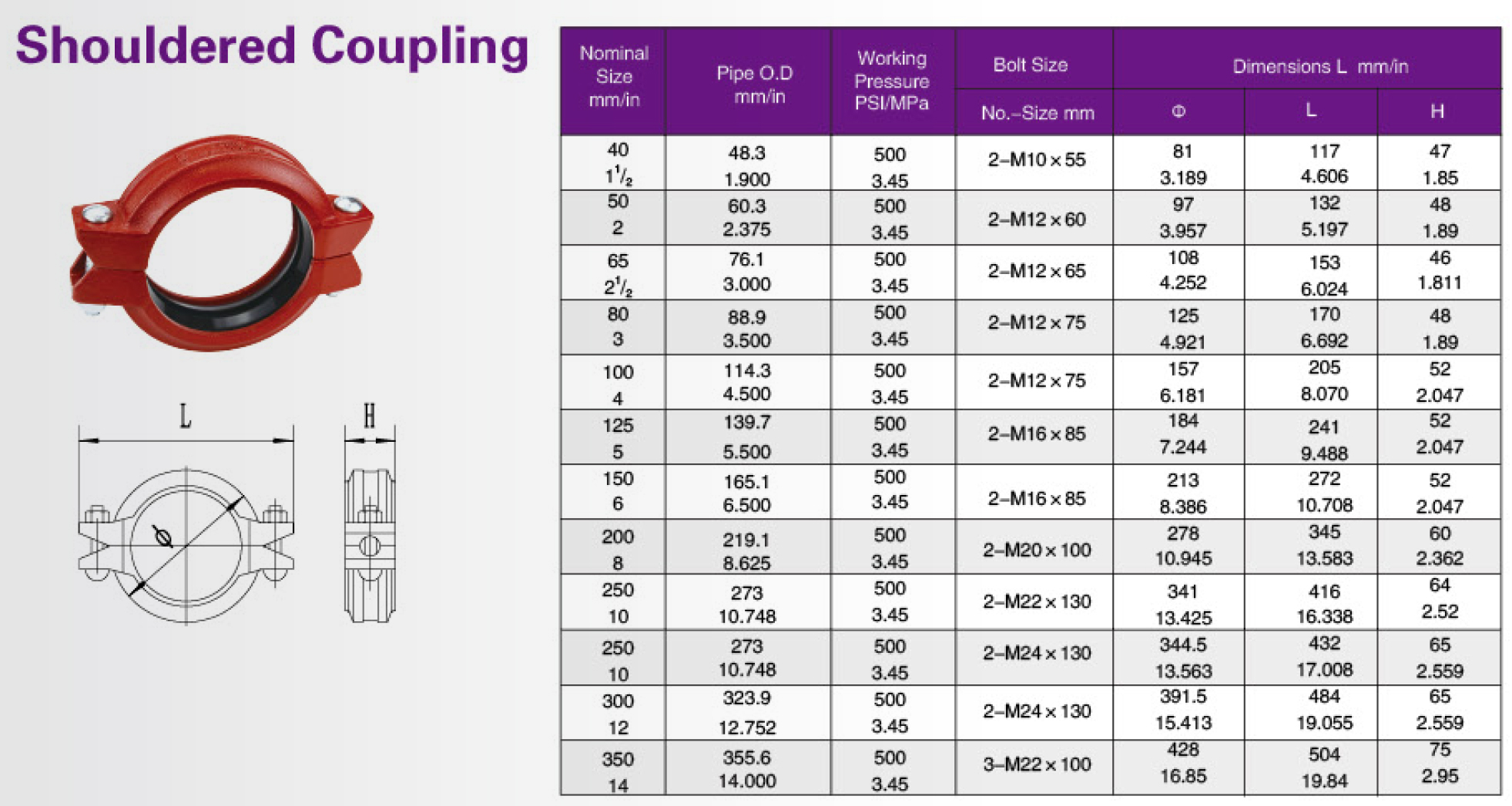

主な仕様

採掘および鉱物抽出作業

鉱山環境では、高圧や研磨媒体に耐える頑丈なコンポーネントが求められます。このカップリングの耐久性のある構造と漏れ防止シールにより、鉱物採掘、スラリー輸送、地下採掘の配管システムに最適です。

地下トンネルプロジェクト

トンネルプロジェクトでは、限られたスペースに適合する信頼性の高い配管接続が必要です。カップリングはコンパクトな設計、簡単な取り付け、耐圧性により、地下の給水、排水、換気のパイプラインに適しています。

地方自治体の水道インフラ

地方自治体の水処理プラントと配水ネットワークは、高圧パイプラインの漏れのない接続を維持するためにカップリングに依存しています。その耐食性と飲料水適合性により、地域社会への安全かつ効率的な水の供給が保証されます。

大型産業施設

製造工場、製油所、および加工施設では、化学薬品、油、またはプロセス水を運ぶ高圧配管にカップリングが使用されます。その耐久性と工業用流体との適合性により、過酷な作業での定番となっています。

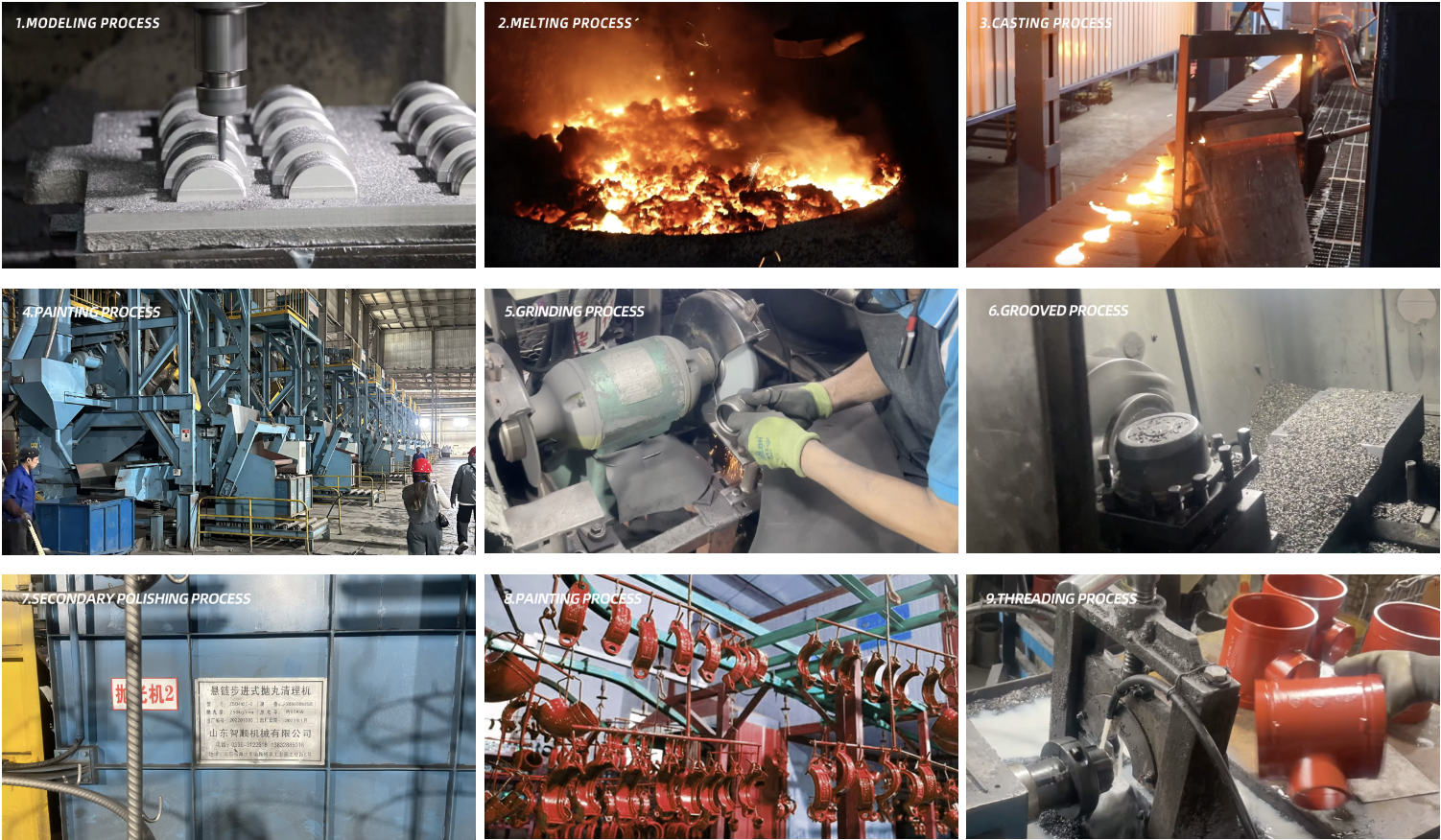

主な製造工程

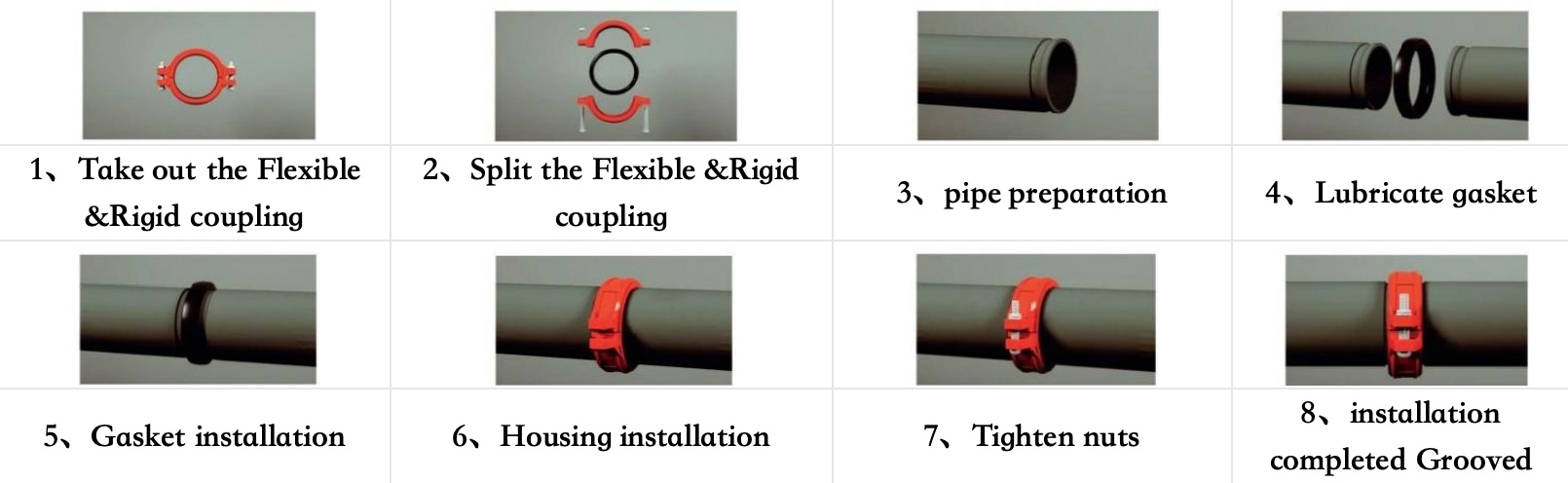

インストール手順

よくある質問

FM/UL 認定ショルダーカップリングは高温環境に耐えられますか?

はい。 SIUCON またはフッ素ガスケットと組み合わせると、カップリングは最大 180°C (356°F) の温度で動作できます。ダクタイル鋳鉄の本体と耐食性コーティングは、変形することなく熱応力にも耐えます。

ショルダーカップリングのガスケットはどのくらいの頻度で交換する必要がありますか?

ガスケットの交換は用途と流体の種類によって異なります。標準的な水用途の場合、ガスケットの寿命は通常 5 ～ 7 年です。過酷な環境や攻撃的な液体の場合は、摩耗の最初の兆候が見られたら交換する、年に一度の検査をお勧めします。

カップリングは鋼以外のパイプ材質にも対応していますか?

このカップリングは肩付き鋼管用に設計されていますが、適切なアダプターと組み合わせることで、銅管または PVC 管にも使用できます。設置前に必ず配管材質、流体の種類との適合性をご確認ください。
