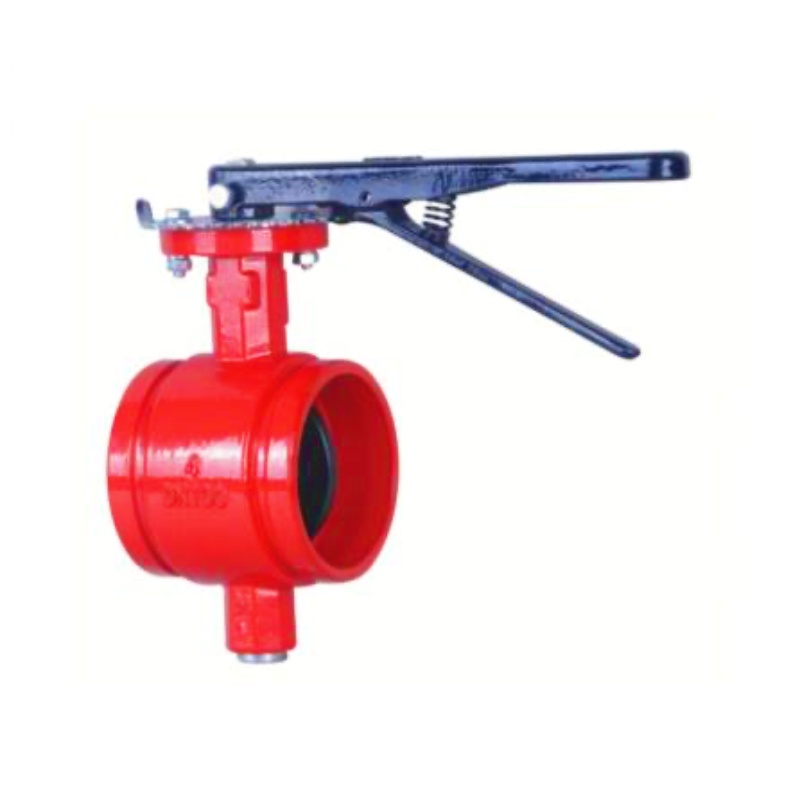

溝付バタフライバルブ

溝付きバタフライバルブを理解する

溝付きバタフライ バルブは 、商用および産業用配管システムの流体の流れを正確に制御できるように設計された多用途の 1/4 回転バルブです。このバルブの核心は、バルブ本体内の弾性シートディスクを回転させて開閉状態を調整することによって動作するため、効率と信頼性の両方が要求される用途に最適な選択肢となっています。溶接や複雑なねじ切りに依存する従来のバルブとは異なり、 溝付き接続が定義されているため、 パイプラインへの統合が簡素化され、現場での専門的な作業が不要になります。機能性と使いやすさのバランスを考慮して設計された溝付きバタフライ バルブは、迅速な応答と長期的なパフォーマンスが交渉の余地のない流体管理システムの定番です。

溝付バタフライバルブの主な利点

効率的な 4 分の 1 回転動作

バルブの 4 分の 1 回転機構により素早い開閉が可能になり、火災緊急事態やプロセス調整などの重要なシナリオでのダウンタイムが削減されます。この設計により、不必要な遅延のないスムーズな流量調整が保証され、応答速度において多くの従来のバルブタイプを上回ります。

溶接不要の簡素化された取り付け

溝 付き接続 は現場チームにとって状況を一変させます。溶接の必要性がなくなり、労働時間が削減され、取り付けエラーが最小限に抑えられます。初心者の作業者でも確実な接続を実現できるため、このバルブは新規設置とシステムの改修の両方に最適です。

耐久性と耐腐食性のある構造

高品質のダクタイル鋳鉄またはステンレス鋼で作られた溝付きバタフライ バルブは、摩耗、圧力変動、環境による損傷に耐性があります。により、 融着されたエポキシ コーティング 化学的侵食や錆に対する保護層が追加され、過酷な条件下での耐用年数が延長されます。

世界的な安全基準への準拠

FM、UL、NSF IANSI 61、および NSF IANSI 372 の認定を受けたこのバルブは、安全性と品質に関する厳格な国際規格を満たしています。この準拠により、飲料水システムおよび防火ネットワークとの互換性が確保され、ユーザーはそのパフォーマンスに自信を得ることができます。

多彩なフロー制御機能

基本的なオンオフ機能を超えて、溝付きバタフライ バルブはスロットル機能に優れており、完全に開いた状態と閉じた状態の間で流量を正確に調整できます。この多用途性により、安定した水の分配から変動するプロセス流量まで、幅広い流体管理のニーズに適しています。

溝付バタフライバルブの主な仕様

パラメータ	詳細
サイズ	2 インチ～12 インチ (ほとんどの標準パイプライン寸法に対応)
接続端	に準拠した溝設計 AWWA C606 規格
使用圧力	363PSI、175PSI、200PSI、250PSI、および300PSI (リクエストに応じて利用可能)
最高使用温度	80℃/176°F
承認	FM、UL、CUL、NSF IANSI 61、および NSF IANSI 372 (世界的な安全および品質基準を満たしています)
コーティングの詳細	に準拠した融着エポキシ コーティング ANSI/AWWA C550 仕様

溝付バタフライバルブの代表的な用途

防火システム

素早い動作と溝付き接続により、このバルブは消火用スプリンクラー ネットワークに不可欠なものとなっています。緊急時には、迅速な流量調整または遮断が可能になり、消火活動への重要なサポートが保証されます。

水処理と配水

飲料水の使用が認定されているこのバルブは、水処理施設や地方自治体の配水パイプラインの流れを調整します。その耐食性により汚染が防止され、処理工場からエンドユーザーまで水の純度が保護されます。

HVAC システム

暖房、換気、および空調システムは、冷却剤と水の流れを管理するために溝付きバタフライ バルブに依存しています。コンパクトな設計と簡単なメンテナンスにより、狭いスペースにもスムーズに収まり、効率的な動作によりエネルギー使用の最適化に役立ちます。

工業用製造施設

製造工場では、バルブは水、低刺激の化学物質、および非攻撃的な媒体の動きを制御します。耐久性のある構造は産業環境に耐えられ、メンテナンスが簡素化されているため、運用のダウンタイムが削減されます。

溝付バタフライバルブに関するFAQ

溝付バタフライバルブは飲料水に使用できますか?

はい。このバルブは、飲料水システムとの互換性を確認する NSF IANSI 61 および NSF IANSI 372 規格の認証を受けています。その材料とコーティングは毒性がなく、浸出に対して耐性があり、水の純度を確保します。

溝付バタフライバルブのメンテナンスはどのくらいの頻度で必要ですか?

可動部品が少ない簡素な構造により、メンテナンスの必要性が最小限に抑えられます。漏れや破片の蓄積を確認するために 6 ～ 12 か月ごとに定期的に目視検査を行い、必要な場合にのみシールまたはディスクを交換することをお勧めします。

溝付バタフライバルブは化学薬品の取り扱いに適していますか?

化学物質の種類によって異なります。このバルブは、水、弱酸、アルカリなどの非攻撃性媒体用に設計されています。過酷な化学薬品の場合は、メーカーに問い合わせて、材料の適合性とコーティングのアップグレードの可能性を確認してください。

溝付き接続はバルブの耐圧に影響しますか?

いいえ。溝付き接続はバルブの定格圧力を維持するように設計されており、中圧から高圧のシステムでも確実な性能を保証します。この設計により、圧力が接続全体に均等に分散され、漏れや故障が防止されます。
