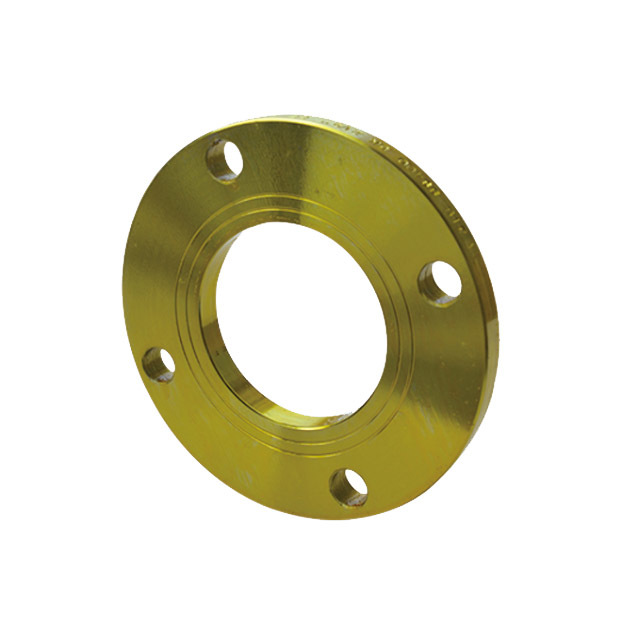

Bebibir Plat DIN

Gambaran keseluruhan

Bebibir Plat DIN merujuk kepada bebibir jenis plat yang dihasilkan mengikut piawaian DIN (biasanya sejajar dengan sistem bebibir Eropah dan digunakan secara meluas di seluruh Eropah, Timur Tengah, Afrika, dan banyak projek EPC antarabangsa). Ia biasanya dihasilkan daripada plat keluli dengan memotong dan pemesinan, dengan penggerudian lubang bolt yang tepat untuk dipadankan dengan dimensi bebibir DIN.

Bebibir Plat DIN digunakan secara meluas dalam bekalan air, perlindungan kebakaran, HVAC, dan paip industri am, terutamanya di mana kecekapan kos, keserasian standard dan prestasi yang boleh dipercayai diperlukan.

Penerangan Produk

Bebibir Plat DIN dihasilkan daripada keluli karbon atau plat keluli tahan karat dan dimesin untuk memenuhi toleransi dimensi DIN. Ia tersedia dalam pelbagai penilaian tekanan seperti PN6 / PN10 / PN16 / PN25 / PN40 , bergantung pada reka bentuk sistem.

Bebibir jenis ini biasanya digunakan untuk menyambung paip, injap, pam dan kelengkapan , menyediakan sambungan berbolted yang selamat dengan permukaan pengedap gasket.

Spesifikasi biasa:

• Produk: Bebibir Plat DIN

• Standard: DIN (biasanya bersamaan dengan dimensi bebibir EN bergantung pada keperluan projek)

• Julat saiz: DN15 – DN2000 (tersuai tersedia)

• Penilaian tekanan: PN6 / PN10 / PN16 / PN25 / PN40

• Jenis menghadap: FF (Muka Rata), RF (Muka Tertinggi)

• Bahan: Keluli Karbon, Keluli Tahan Karat

• Kemasan permukaan: Muka pengedap bermesin, minyak anti karat atau salutan mengikut keperluan

Standard:	FLANG PLAT DIN 2573/2576/2502/2503
Jenis bebibir:	leher kimpalan, tergelincir, buta, sambungan pusingan, berulir, kimpalan soket
Saiz:	1/2''-24''
Kelas tekanan:	PN6/PN10/PN16/PN25
Jenis pengedap：	Muka rata（FF),Muka terangkat(RF),Ring Joint（RTJ)
Bahan：	Keluli karbon ASTM A 105/A 105N,A694 F42-F70,A-350LF1/LF2,
	Keluli tahan karat ASTM A 182 F304/304L,F316/316L

Proses pengeluaran bebibir

Pameran Kilang

Soalan Lazim

S1: Apakah maksud 'DIN' untuk bebibir?

DIN merujuk kepada piawaian industri Jerman yang mentakrifkan dimensi bebibir, corak penggerudian, penarafan tekanan dan toleransi . Dimensi bebibir DIN digunakan secara meluas di peringkat antarabangsa dalam projek yang mengikut piawaian Eropah.

---

S2: Adakah bebibir Plat DIN sama dengan bebibir EN 1092-1?

Banyak dimensi bebibir DIN telah diselaraskan ke dalam EN 1092-1 . Dalam amalan, pelanggan masih boleh merujuk kepada 'bebibir DIN,' tetapi pengeluaran selalunya dilakukan mengikut dimensi EN 1092-1.
Untuk mengelakkan ketidakpadanan, sentiasa sahkan versi standard yang tepat dan keperluan penggerudian.

---

S3: Apakah penarafan tekanan yang biasa dibekalkan?

Penarafan tekanan DIN/Eropah biasa termasuk:

• PN10 / PN16 untuk kerja air dan perlindungan kebakaran

• PN25 / PN40 untuk sistem perindustrian tekanan tinggi

---

S4: Apakah perbezaan antara Flange Plat DIN dan Flange Slip-On DIN?

Bebibir Plat DIN ialah bebibir jenis plat rata, manakala Bebibir DIN Slip-On (selalunya bersamaan dengan EN 1092-1 Jenis 02) mempunyai hab/leher dan direka bentuk untuk kimpalan slip-on di atas paip.
Bebibir plat biasanya lebih menjimatkan; bebibir slip-on memberikan penjajaran yang lebih baik dan kekuatan mekanikal yang lebih tinggi sedikit.

---

S5: Apakah jenis menghadap yang tersedia untuk Bebibir Plat DIN?

Kedua-duanya adalah perkara biasa:

• FF (Muka Rata) – digunakan secara meluas untuk injap besi mulur dan kerja air

• RF (Raised Face) – digunakan untuk banyak sistem paip keluli dengan reka bentuk gasket khusus
  Sahkan jenis gasket dan standard sistem sebelum pemilihan akhir.

---

S6: Apakah bahan yang boleh anda bekalkan?

Bahan biasa termasuk:

• Keluli karbon (cth, setara P235GH / S235JR bergantung pada spesifikasi projek)

• Keluli tahan karat (cth, setara F304/F316)
  Gred tepat hendaklah mengikut spesifikasi pelanggan dan piawaian yang berkenaan.
