Überblick
Unter DIN-Plattenflansch versteht man einen Plattenflansch, der gemäß DIN-Normen hergestellt wird (üblicherweise auf europäische Flanschsysteme abgestimmt und in Europa, dem Nahen Osten, Afrika und vielen internationalen EPC-Projekten weit verbreitet). Es wird in der Regel aus Stahlblech durch Schneiden und Bearbeiten hergestellt, wobei die Bolzenlöcher präzise gebohrt werden, um den DIN-Flanschabmessungen zu entsprechen.
DIN-Plattenflansche werden häufig in den Bereichen Wasserversorgung, Brandschutz, HVAC und allgemeine Industrierohrleitungen eingesetzt, insbesondere dort, wo Kosteneffizienz, Standardkompatibilität und zuverlässige Leistung erforderlich sind.
Produktbeschreibung
DIN-Plattenflansche werden aus Kohlenstoffstahl oder Edelstahlblech hergestellt und so bearbeitet, dass sie die DIN-Maßtoleranzen einhalten. Sie sind in mehreren Druckstufen wie PN6 / PN10 / PN16 / PN25 / PN40 erhältlich.je nach Systemdesign
Diese Art von Flansch wird üblicherweise zum Verbinden von Rohren, Ventilen, Pumpen und Armaturen verwendet und sorgt für eine sichere Schraubverbindung mit einer Dichtungsfläche.
Typische Spezifikationen:
Produkt: DIN-Plattenflansch
Standard: DIN (üblicherweise gleichbedeutend mit EN-Flanschabmessungen, abhängig von den Projektanforderungen)
Größenbereich: DN15 – DN2000 (kundenspezifisch erhältlich)
Druckstufen: PN6 / PN10 / PN16 / PN25 / PN40
Verkleidungsarten: FF (Flat Face), RF (Raised Face)
Materialien: Kohlenstoffstahl, Edelstahl
Oberflächenbeschaffenheit: Bearbeitete Dichtfläche, Rostschutzöl oder Beschichtung nach Bedarf

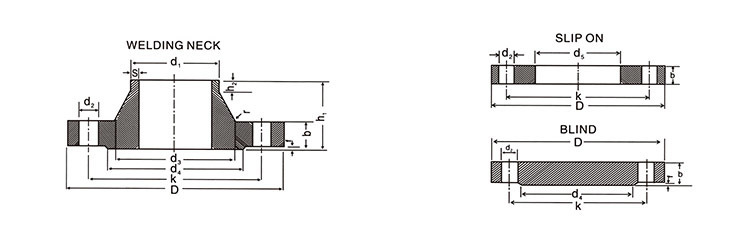

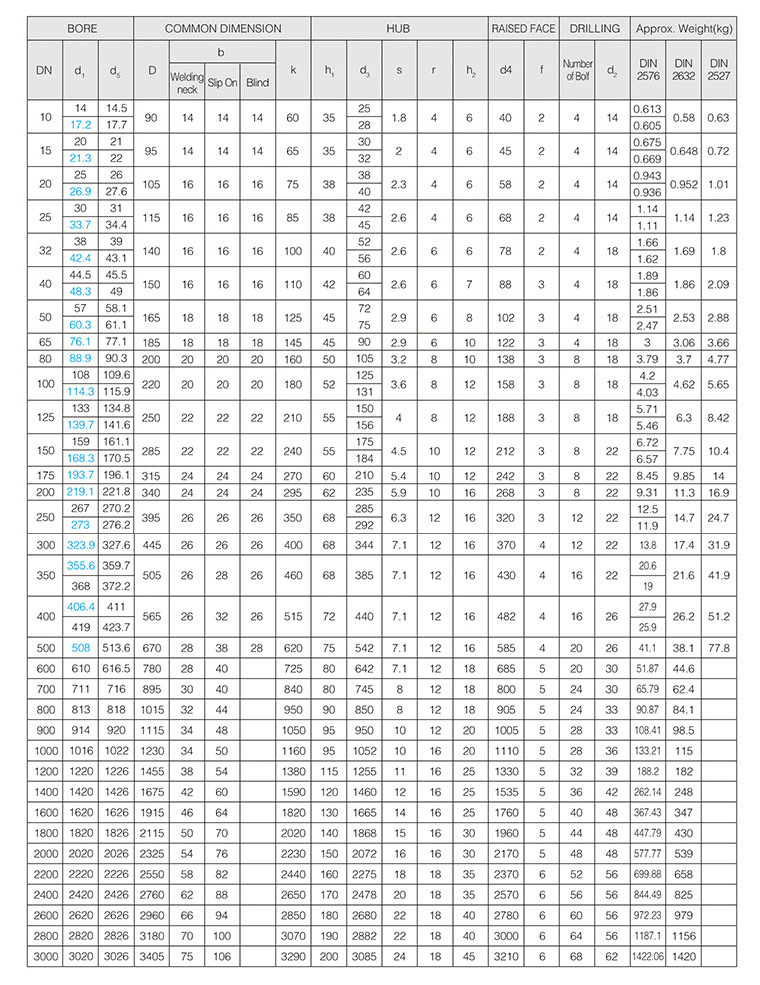

| Standard: | DIN-PLATTENFLANSCH 2573/2576/2502/2503 | |||||||||
| Flanschtyp: | Schweißhals, Aufsteckverschluss, Blindverbindung, Überlappungsverbindung, Gewinde, Muffenschweißen | |||||||||
| Größe: | 1/2''-24'' | |||||||||
| Druckklasse: | PN6/PN10/PN16/PN25 | |||||||||
| Dichtungstyp: | Flache Fläche (FF), Erhöhte Fläche (RF), Ringverbindung (RTJ) | |||||||||
| Material: | Kohlenstoffstahl ASTM A 105/A 105N,A694 F42-F70,A-350LF1/LF2, | |||||||||
| Edelstahl ASTM A 182 F304/304L,F316/316L | ||||||||||
Flanschherstellungsprozess
Fabrikvitrine
 |
 |
 |
 |
 |
 |
FAQ
DIN bezieht sich auf deutsche Industrienormen , die Flanschabmessungen, Bohrmuster, Druckstufen und Toleranzen festlegen . DIN-Flanschabmessungen werden international häufig in Projekten verwendet, die europäischen Standards folgen.
Viele DIN-Flanschmaße wurden in EN 1092-1 harmonisiert . In der Praxis sprechen Kunden zwar immer noch von „DIN-Flanschen“, die Produktion erfolgt jedoch häufig nach Maßen der EN 1092-1.
Um Abweichungen zu vermeiden, bestätigen Sie immer die genaue Standardversion und den Bohrbedarf.
Zu den gängigen DIN-/europäischen Druckstufen gehören:
PN10 / PN16 für Wasserwerke und Brandschutz
PN25 / PN40 für Industriesysteme mit höherem Druck
Ein DIN-Plattenflansch ist ein flacher Plattenflansch, während ein DIN-Aufsteckflansch (häufig gleichbedeutend mit EN 1092-1 Typ 02) eine Nabe/einen Hals hat und zum Aufsteckschweißen über ein Rohr ausgelegt ist.
Plattenflansche sind in der Regel wirtschaftlicher; Aufsteckflansche sorgen für eine bessere Ausrichtung und eine etwas höhere mechanische Festigkeit.
Beides kommt häufig vor:
FF (Flat Face) – weit verbreitet für Ventile aus duktilem Gusseisen und Wasserwerke
RF (Raised Face) – wird für viele Stahlrohrleitungssysteme mit spezifischen Dichtungsdesigns verwendet.
Bestätigen Sie vor der endgültigen Auswahl den Dichtungstyp und den Systemstandard.
Zu den gängigen Materialien gehören:
Kohlenstoffstahl (z. B. P235GH/S235JR-Äquivalente, abhängig von den Projektspezifikationen)
Edelstahl (z. B. F304/F316-Äquivalente)
Die genaue Qualität sollte den Spezifikationen des Kunden und der geltenden Norm entsprechen.
