หน้าแปลนจาน DIN

ภาพรวม

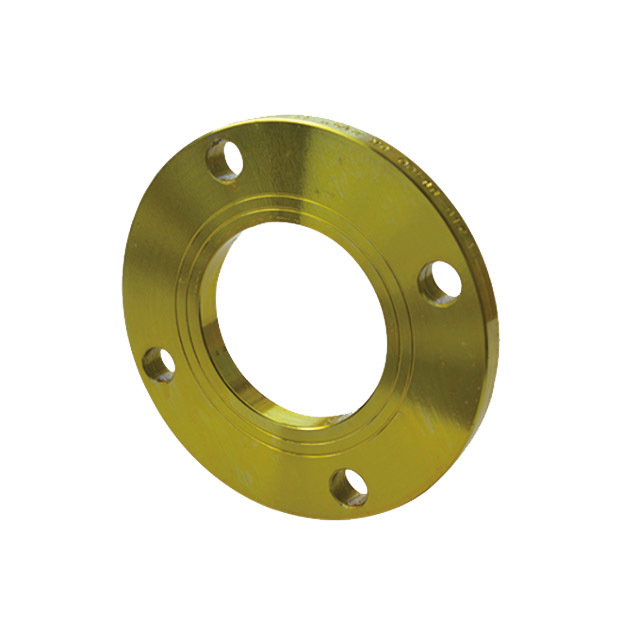

หน้าแปลนจาน DIN หมายถึงหน้าแปลนชนิดจานที่ผลิตตามมาตรฐาน DIN (โดยทั่วไปจะสอดคล้องกับระบบหน้าแปลนของยุโรปและใช้กันอย่างแพร่หลายทั่วยุโรป ตะวันออกกลาง แอฟริกา และโครงการ EPC ระหว่างประเทศจำนวนมาก) โดยทั่วไปจะผลิตจากแผ่นเหล็กโดยการตัดและเครื่องจักร ด้วยการเจาะรูโบลต์ที่แม่นยำเพื่อให้ตรงกับขนาดหน้าแปลน DIN

หน้าแปลนจาน DIN ถูกนำมาใช้กันอย่างแพร่หลายในการจัดหาน้ำ การป้องกันอัคคีภัย HVAC และท่ออุตสาหกรรมทั่วไป โดยเฉพาะอย่างยิ่งเมื่อต้องการประสิทธิภาพด้านต้นทุน ความเข้ากันได้มาตรฐาน และประสิทธิภาพที่เชื่อถือได้

รายละเอียดสินค้า

หน้าแปลนจาน DIN ผลิตจากเหล็กคาร์บอนหรือแผ่นสแตนเลส และผ่านเครื่องจักรเพื่อให้ตรงตามเกณฑ์ความคลาดเคลื่อนมิติ DIN มีจำหน่ายในระดับแรงดันหลายระดับ เช่น PN6 / PN10 / PN16 / PN25 / PN40 ขึ้นอยู่กับการออกแบบระบบ

หน้าแปลนประเภทนี้มักใช้สำหรับเชื่อมต่อ ท่อ วาล์ว ปั๊ม และข้อต่อต่างๆ โดยให้ข้อต่อแบบเกลียวยึดแน่นกับพื้นผิวซีลปะเก็น

ข้อกำหนดทั่วไป:

• สินค้า: หน้าแปลนจาน DIN

• มาตรฐาน: DIN (โดยทั่วไปเทียบเท่ากับขนาดหน้าแปลน EN ขึ้นอยู่กับความต้องการของโครงการ)

• ช่วงขนาด: DN15 - DN2000 (กำหนดเองได้)

• พิกัดแรงดัน: PN6 / PN10 / PN16 / PN25 / PN40

• ประเภทการหันหน้า: FF (หน้าแบน), RF (หน้ายก)

• วัสดุ: เหล็กกล้าคาร์บอน, สแตนเลส

• การตกแต่งพื้นผิว: หน้าซีลด้วยเครื่องจักร น้ำมันป้องกันสนิม หรือการเคลือบตามต้องการ

มาตรฐาน:	หน้าแปลนดินแดง 2573/2576/2502/2503
ประเภทหน้าแปลน：	คอเชื่อม, สลิปออน, คนตาบอด, ข้อต่อตัก, เกลียว, การเชื่อมซ็อกเก็ต
ขนาด:	1/2''-24''
ระดับความดัน:	PN6/PN10/PN16/PN25
ประเภทการปิดผนึก：	หน้าแบน (FF), หน้ายก (RF), ข้อต่อแหวน (RTJ)
วัสดุ:	เหล็กกล้าคาร์บอน ASTM A 105/A 105N,A694 F42-F70,A-350LF1/LF2,
	สแตนเลส ASTM A 182 F304/304L,F316/316L

กระบวนการผลิตหน้าแปลน

ตู้โชว์โรงงาน

คำถามที่พบบ่อย

คำถามที่ 1: 'DIN' หมายถึงอะไรสำหรับหน้าแปลน

DIN หมายถึงมาตรฐานอุตสาหกรรมของเยอรมนีซึ่งกำหนด ขนาดหน้าแปลน รูปแบบการเจาะ อัตราแรงดัน และความ คลาดเคลื่อน ขนาดหน้าแปลน DIN ถูกนำมาใช้กันอย่างแพร่หลายในระดับสากลในโครงการที่เป็นไปตามมาตรฐานยุโรป

---

คำถามที่ 2: หน้าแปลนจาน DIN เหมือนกับหน้าแปลน EN 1092-1 หรือไม่

ขนาดหน้าแปลน DIN หลายขนาดได้รับการปรับให้เข้ากับ มาตรฐาน EN 1092-1 ในทางปฏิบัติ ลูกค้าอาจยังหมายถึง 'หน้าแปลน DIN' แต่การผลิตมักดำเนินการตามขนาด EN 1092-1
เพื่อหลีกเลี่ยงไม่ให้ตรงกัน ให้ยืนยัน รุ่นมาตรฐานและข้อกำหนดการเจาะ ให้ตรงกันเสมอ.

---

คำถามที่ 3: โดยทั่วไปแล้วจะมีการให้คะแนนแรงดันเท่าใด

อัตราแรงดันทั่วไปของ DIN/ยุโรป ได้แก่:

• PN10 / PN16 สำหรับงานประปาและป้องกันอัคคีภัย

• PN25 / PN40 สำหรับระบบอุตสาหกรรมที่มีแรงดันสูงกว่า

---

คำถามที่ 4: หน้าแปลนจาน DIN และหน้าแปลน DIN Slip-On แตกต่างกันอย่างไร?

หน้า แปลนจาน DIN เป็นหน้าแปลนชนิดแผ่นเรียบ ในขณะที่ หน้าแปลน DIN สลิปออน (มักจะเทียบเท่ากับ EN 1092-1 ประเภท 02) มีดุม/คอ และได้รับการออกแบบสำหรับการเชื่อมแบบสลิปออนบนท่อ
โดยทั่วไปแล้วหน้าแปลนจานจะประหยัดกว่า หน้าแปลนแบบสวมช่วยให้การจัดตำแหน่งดีขึ้นและมีความแข็งแรงเชิงกลสูงขึ้นเล็กน้อย

---

Q5: หน้าแปลนจาน DIN มีประเภทใดบ้าง?

ทั้งสองเป็นเรื่องธรรมดา:

• FF (หน้าเรียบ) – ใช้กันอย่างแพร่หลายสำหรับวาล์วเหล็กดัดและการประปา

• RF (หน้ายก) – ใช้สำหรับระบบท่อเหล็กหลายชนิดที่มีการออกแบบปะเก็นเฉพาะ
  ยืนยันประเภทปะเก็นและมาตรฐานของระบบก่อนการเลือกขั้นสุดท้าย

---

Q6: คุณสามารถจัดหาวัสดุอะไรได้บ้าง?

วัสดุทั่วไป ได้แก่ :

• เหล็กกล้าคาร์บอน (เช่น เทียบเท่ากับ P235GH / S235JR ขึ้นอยู่กับข้อกำหนดของโครงการ)

• สแตนเลส (เช่นเทียบเท่า F304/F316)
  เกรดที่แน่นอนควรเป็นไปตามข้อกำหนดของลูกค้าและมาตรฐานที่เกี่ยวข้อง
