Hoe werken gegroefde buisfittingen?

Als ik gegroefde buisfittingen zie, denk ik dat ze slim zijn om buizen met elkaar te verbinden. Deze fittingen hebben een speciale groef, een afdichtende pakking en een sterke behuizing met bouten. Ze werken samen om een ​​strakke, lekvrije verbinding te maken. Ik denk dat deze technologie belangrijk is. Het helpt werknemers hun taken sneller af te ronden, bespaart geld en voldoet aan de veiligheidsregels.

• Snelle montage betekent minder wachten en lagere kosten

• Een goede afdichting houdt systemen veilig en maakt reparaties eenvoudig

• Flexibel ontwerp is geschikt voor veel toepassingen

Belangrijkste afhaalrestaurants

• Gegroefde buisfittingen verbinden buizen snel met groeven, pakkingen, behuizingen en bouten voor sterke, lekvrije verbindingen. De groef houdt de behuizing op zijn plaats, de pakking sluit goed af wanneer erop wordt gedrukt en de behuizing houdt de pijpen bij elkaar. Stijve koppelingen houden de leidingen stil en kunnen hoge druk aan, maar flexibele koppelingen laten de leidingen bewegen en trillingen opnemen. Rolgroeven gaat snel en houdt de buis sterk; Snijgroeven werkt voor speciaal gecoate buizen, maar kost meer tijd. Voor een goede installatie zijn schone buisuiteinden nodig, de juiste groefmaat, een gecentreerde pakking, de spieën op hun plaats en de bouten die gelijkmatig moeten worden vastgedraaid met een momentsleutel. Gegroefde fittingen maken het werk sneller, verlagen de arbeidskosten, verhogen de veiligheid en maken reparaties eenvoudig zonder lassen of draadsnijden. Deze armaturen verminderen op zichzelf het geluid en de trillingen, waardoor ze ideaal zijn voor HVAC, brandveiligheid en rustige plekken. Door de juiste pakking en koppeling te kiezen voor de vloeistof, temperatuur en beweging, is het systeem veilig en gaat het langer mee.

Technologie voor gegroefde buisfittingen

Als ik met werk gegroefde buisfittingen concentreer ik me altijd op de vier belangrijkste componenten die deze verbindingen zo effectief maken. Elk onderdeel heeft een specifieke taak en samen creëren ze een veilige, lekvrije verbinding die bestand is tegen zware industriële eisen.

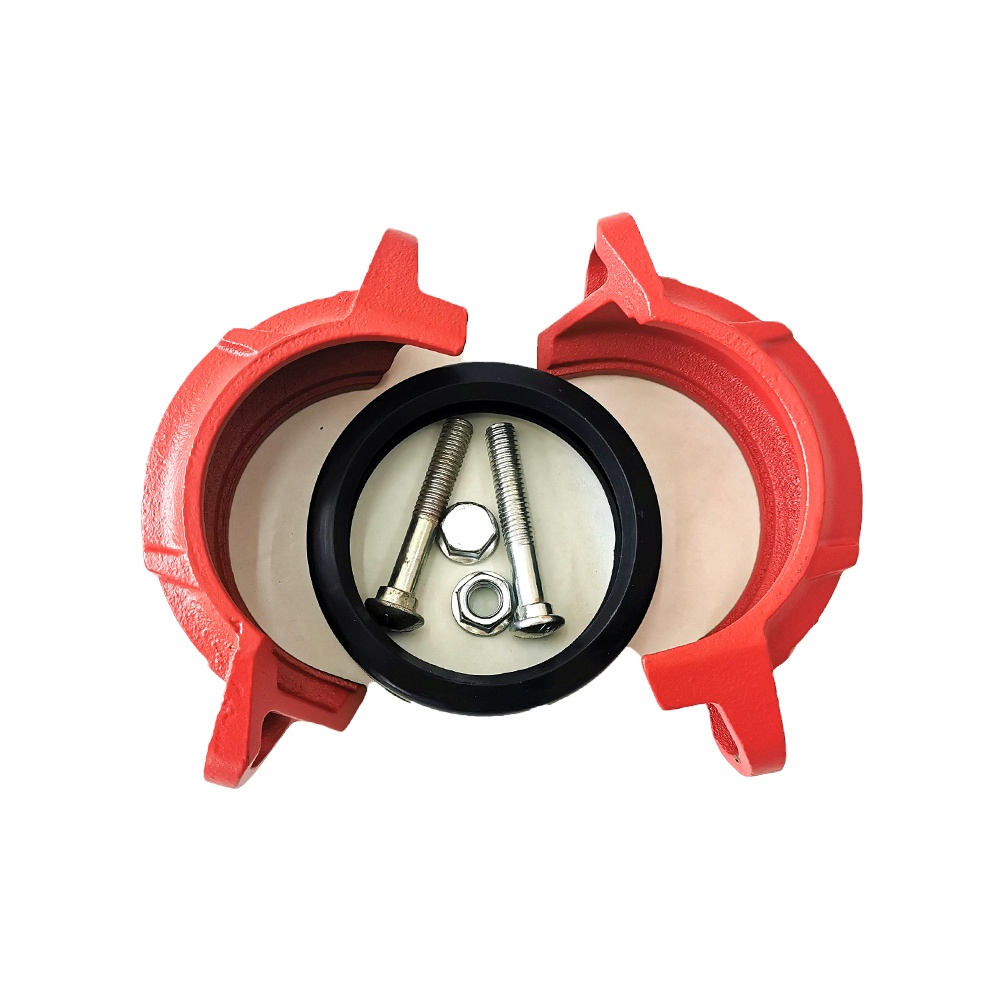

Sleutelelementen van gegroefde buisverbindingen

Groefvorming

Ik begin door ervoor te zorgen dat de groef aan elk uiteinde van de buis precies is. Deze groef wordt in het buitenoppervlak van de buis gerold of gesneden. De groef geeft de verbinding zijn sterkte. Het fungeert als ankerpunt voor de gehele montage. Ik vind het leuk dat deze methode de binnenkant van de buis niet beschadigt, zodat de stroming soepel blijft en de buis zijn volledige sterkte behoudt. De groef zorgt er ook voor dat het koppelingshuis de buis stevig vastgrijpt, wat essentieel is voor een betrouwbare verbinding.

Pakking Functie

Vervolgens selecteer ik de juiste pakking. De pakking wikkelt zich rond de buisuiteinden en zit in de groef. Ik gebruik een pakking gemaakt van een sterk, flexibel materiaal zoals EPDM-rubber. Deze pakking zorgt voor een goede afdichting. Als ik de verbinding vastdraai, wordt de pakking samengedrukt. Naarmate de druk in de buis toeneemt, drukt de pakking nog harder tegen het buisoppervlak, waardoor de afdichting nog sterker wordt. Deze drukgevoelige actie zorgt ervoor dat de verbinding lekvrij blijft, zelfs als het systeem beweegt of trilt.

Koppelingsbehuizing

Het koppelingshuis is de spier van het gewricht. Ik gebruik een tweedelige metalen behuizing, meestal gemaakt van nodulair gietijzer. De binnenkant van de behuizing is voorzien van speciale spieën die perfect in de groeven aan de buisuiteinden passen. Wanneer ik de behuizing over de pakking en groeven plaats, wordt alles op zijn plaats vergrendeld. De behuizing zorgt ervoor dat de buizen niet uit elkaar trekken en helpt de spanning gelijkmatig rond de verbinding te verdelen. Door dit ontwerp kan het gewricht hoge drukken aan en is zelfs enige beweging mogelijk als ik flexibele gegroefde koppelingen gebruik.

Bouten en Moeren

Tenslotte gebruik ik bouten en moeren om de behuizingshelften aan elkaar te klemmen. Ik draai de bouten vast totdat de kussentjes van de behuizing elkaar raken, wat aangeeft dat de verbinding goed vastzit. De bouten zorgen zelf niet voor de afdichting. In plaats daarvan houden ze de behuizing op zijn plaats zodat de pakking zijn werk kan doen. Ik vind het leuk dat dit de installatie snel en eenvoudig maakt. Als ik ooit de verbinding uit elkaar moet halen voor onderhoud, draai ik gewoon de bouten los en verwijder ik de behuizing.

Tip: Controleer altijd of de pakking goed op zijn plaats zit en of de behuizingspieën volledig in de groeven zitten voordat u de bouten vastdraait.

Mechanisch gegroefd koppelingsprincipe

Ik zie de mechanische groefkoppeling als een slimme oplossing voor het verbinden van buizen. Zo werkt het proces:

1. Ik snij of rol een groef in elk buisuiteinde.

2. Ik span de pakking over de buisuiteinden en centreer deze tussen de groeven.

3. Ik plaats het koppelingshuis over de pakking en zorg ervoor dat de spieën in de groeven passen.

4. Ik steek de bouten erin en draai ze gelijkmatig aan totdat de behuizingspads elkaar raken.

Deze methode creëert een mechanische verbinding die zowel sterk als flexibel is. De pakking vormt een drukgevoelige afdichting, terwijl de behuizing en groeven voor bescherming zorgen. Ik hoef de buizen niet te lassen of van schroefdraad te voorzien, dus ik vermijd beschadiging van de buiswand of het creëren van zwakke plekken. Het gewricht kan trillingen, thermische uitzetting en zelfs grondbewegingen aan. Ik vind dat gegroefde koppelingen de installatie veel sneller en veiliger maken, vooral omdat ik geen open vuur of speciaal gereedschap nodig heb.

Hier is een korte tabel die laat zien hoe elk onderdeel samenwerkt:

Ik heb in veel industrieën gezien dat gegroefde buisfittingen worden gebruikt omdat ze tijd besparen, de arbeidskosten verlagen en de veiligheid verbeteren. Het ontwerp maakt zowel starre als flexibele verbindingen mogelijk, zodat ik voor elke klus de juiste groefkoppeling kan kiezen. Door de jaren heen heeft de industrie deze technologie overgenomen omdat deze een betrouwbaar, vlamvrij alternatief biedt voor lassen of flenzen. Ik vertrouw erop dat mechanische gegroefde koppelingssystemen sterke, lekdichte verbindingen leveren die lang meegaan.

Soorten gegroefde koppelingen

Als ik groefkoppelingen kies, denk ik na over wat de buizen nodig hebben. Soms heb ik een starre verbinding nodig. Andere keren heb ik een flexibele nodig. Elk type werkt op een speciale manier. Ze maken de installatie ook eenvoudiger of moeilijker. Ik zal je vertellen hoe ze verschillen en waar ik ze gebruik.

Starre gegroefde koppelingen

Ik gebruik starre gegroefde koppelingen als ik wil dat de leidingen stil blijven staan. Deze koppelingen laten de leidingen helemaal niet bewegen. De buizen blijven op één lijn, net als bij lassen of flenzen. Ik gebruik starre koppelingen in HVAC, brandbeveiliging en loodgieterswerk. Ze zijn goed als leidingen niet mogen bewegen, zoals in de buurt van machines of in lange, rechte lijnen.

Stijve gegroefde koppelingen houden de buizen stevig aan elkaar vast. Het gewricht kan niet draaien, uitrekken of krimpen. Dit is belangrijk voor banen onder hoge druk. Sommige starre koppelingen kunnen tot 300 PSI aan. Ze zijn gemaakt van nodulair gietijzer, waardoor ze sterk zijn en lang meegaan. Ik vind het ook leuk dat ik ze snel en zonder gereedschap kan installeren. Ik hoef de buizen niet te lassen of van schroefdraad te voorzien. Dit bespaart tijd en geld.

Opmerking: Stijve gegroefde koppelingen helpen het geluid en de trillingen te verminderen. Hoewel ze de leidingen niet laten bewegen, helpt de pakking aan de binnenkant het trillen te absorberen. Hierdoor werkt het systeem beter.

Hier zijn enkele plaatsen waar ik starre gegroefde koppelingen gebruik:

• Commerciële HVAC-systemen

• Brandwerende leidingen

• Loodgieterssystemen

• Nuts- en procesleidingen waarbij de leidingen op één lijn moeten blijven

Flexibele gegroefde koppelingen

Als de leidingen moeten bewegen, gebruik ik flexibele gegroefde koppelingen . Deze koppelingen laten de leidingen een beetje verschuiven. Ze maken kleine bewegingen, draaien en buigen mogelijk. Flexibele koppelingen kunnen pijpen bijvoorbeeld ongeveer een kwart inch laten bewegen. Afhankelijk van de buismaat kunnen ze ook tussen 1° en 3° buigen. De manier waarop de pakking en de groef in elkaar passen, geeft deze flexibiliteit.

Flexibele gegroefde koppelingen zijn ideaal voor leidingen die trillen of warm en koud worden. Ik gebruik ze in HVAC-koelerlijnen, brandsystemen en op schepen. Ze helpen leidingen te beschermen door ze te laten bewegen. De afdichting blijft strak, zelfs als de leidingen verschuiven of groeien.

Hier is een tabel om de verschillen te laten zien:

Tip: Ik controleer altijd de groef en pakking voordat ik begin. Hierdoor werkt het gewricht goed en gaat het langer mee.

Beide typen groefkoppelingen zorgen ervoor dat ik sneller kan werken. Ik hoef geen buizen te lassen of van schroefdraad te voorzien. Hierdoor is de installatie later snel en eenvoudig te repareren. Ik kan pakkingen vervangen of verbindingen uit elkaar halen zonder alles te verwijderen. Daarom gebruik ik bij veel klussen groefkoppelingen.

Groefmethoden

Als ik gegroefde buisfittingen gebruik, kijk ik hoe groeven worden gemaakt. De groef is erg belangrijk voor een sterke verbinding. Er zijn twee manieren om groeven te maken: rolgroeven en snijgroeven. Elke manier heeft goede punten. Ik kies de beste voor de pijp en de klus.

Rolgroeven

Ik hou van rolgroeven omdat het snel en netjes is. Een speciale machine duwt een groef in de buitenkant van de buis. De machine neemt geen metaal weg. Het verplaatst gewoon het metaal naar buiten om de groef te maken. Hierdoor blijft de binnenkant van de buis glad. Het tast coatings of voeringen niet aan.

Rolgegroefde buizen besparen tijd. Ik kan een pijp groeven in minder dan een minuut per inch. Dit is veel sneller dan snijden. Ik heb geen olie nodig en er zijn geen metalen stukjes om op te ruimen. Voor de meeste van mijn klussen gebruik ik rolgroefbuizen. Het werkt voor vele soorten buizen en diktes.

Hier is een tabel met de belangrijkste kenmerken van rolgroeven en snijgroeven:

Tip: Ik controleer altijd de groefgrootte na het rolgroeven. Dit zorgt ervoor dat de koppeling goed past en voorkomt lekkages.

Snijgroeven

Soms gebruik ik snijgroef voor buizen met speciale coatings. Een snijgereedschap verwijdert metaal van het oppervlak van de buis om de groef te maken. Gesneden gegroefde buizen zijn goed als ik de binnenkant wil beschermen, zoals bij plastic of cementvoering.

Snijgroeven duurt langer dan rolgroeven. Ik heb olie nodig en ik moet metaalspaanders opruimen. Ook al wordt er wat metaal verwijderd, de pijp blijft sterk. Gesneden gegroefde buizen gebruik ik als ik een gladde binnenkant nodig heb of als de buis een laag heeft die niet beschadigd mag worden.

Normen en kwaliteit

Ik volg regels zoals AWWA C606 als ik pijpen groef. Deze regels vertellen mij de juiste groefbreedte, diepte en plek. De groefgrootte is erg belangrijk voor afdichting en druk. Gegroefde buisfittingen gemaakt volgens AWWA C606 zijn sterk en veilig.

• AWWA C606 geeft groefmaten en materiaalregels.

• Nodulair gietijzeren fittingen zijn sterk en gaan roest tegen.

• Standaardgroeven helpen pijpen op één lijn te brengen en lekken te stoppen.

• Kwaliteitscontroles omvatten maatcontroles, druktests en coatings.

Door deze regels te volgen, zorg ik ervoor dat elke joint veilig is en lang meegaat. Ik vertrouw gegroefde buisfittingen die goed werken bij zware klussen.

Installatie van gegroefde pijpverbindingen

Voorbereiding en inspectie

Voordat ik begin, maak ik alles klaar en controleer ik de leidingen. Dit zorgt ervoor dat het gewricht goed zal werken. De buisuiteinden heb ik recht en glad afgesneden. Er zijn geen scherpe randen of bramen. Schone buisuiteinden helpen de pakking af te dichten en lekken te stoppen.

Dit is wat ik controleer voordat ik verder ga:

• Ik meet de buiten- en wanddikte van de buis. Ze moeten aan de juiste normen voldoen.

• Ik kijk naar de buisuiteinden om te zien of ze rond zijn. Er mogen geen deuken of verbogen plekken zijn.

• Ik maak groeven op de buisuiteinden. Afhankelijk van de klus gebruik ik rolgroeven of snijgroeven.

• Ik controleer de breedte en diepte van de groef. Ze moeten overeenkomen met wat de maker zegt.

• Ik zoek naar problemen met de coating of afwerking. Dit helpt roest tegen te gaan.

• Ik zorg ervoor dat de pakking en het koppelingshuis niet kapot of beschadigd zijn.

Tip: Ik gebruik altijd een groefmeter om de groefmaat te controleren. Deze kleine stap kan later grote problemen voorkomen.

Een tabel helpt me onthouden waar ik op moet letten:

Pakking plaatsing

Nadat ik de buisuiteinden had gecontroleerd, heb ik de pakking aangebracht. De pakking is erg belangrijk voor de afdichting. Ik kies de juiste pakking voor de hitte, druk en vloeistof van het systeem. Voor de meeste waterleidingen gebruik ik EPDM-pakkingen. Ze werken goed met hitte en chemicaliën.

Hier is hoe ik de pakking aanbreng:

• Ik kijk naar de pakking op scheuren of ruwe plekken.

• Ik heb een beetje glijmiddel op de buitenkant en lippen van de pakking aangebracht. Dit zorgt ervoor dat hij erop glijdt en niet vastloopt.

• Ik span de pakking over één buisuiteinde. Het moet plat zitten en mag niet gedraaid zijn.

• Ik beweeg het tweede buisuiteinde naar dichtbij en lijn de groeven uit.

• Ik centreer de pakking tussen de twee groeven. Het moet beide buisuiteinden op dezelfde manier bedekken.

Let op: Ik forceer de pakking nooit. Als het te strak zit, controleer ik of er scherpe plekken zijn of dat de buizen niet goed op één lijn liggen.

Huisvestingsvergadering

Als de pakking op zijn plaats zit, breng ik het koppelingshuis aan. Dit onderdeel houdt het gewricht bij elkaar en geeft het kracht.

Hier is hoe ik het doe:

• Ik pak de twee behuizingsstukken en plaats ze om de buisuiteinden. De sleutels in de behuizing moeten in de groeven passen.

• Ik controleer of de behuizing plat op de buis zit. De pakking moet zich in de behuizing bevinden.

• Ik steek de bouten door de behuizing en draai de moeren met de hand vast.

• Ik zorg ervoor dat de behuizingsdelen op één lijn liggen. De sleutels moeten in de groeven zitten voordat ik ze verder vastdraai.

Hier is een korte lijst voor de montage van de behuizing:

• Behuizing van sleutels in de groeven

• Pakking steekt niet uit of zit niet vast

• Behuizingsstukken op een rij en plat

• Bouten erin en met de hand vastgedraaid

Pro-tip: Ik draai de behuizing een beetje voordat ik hem helemaal vastdraai. Dit helpt de pakking te bezinken en maakt de afdichting gelijkmatig.

Door deze stappen uit te voeren, maak ik een sterke, lekvrije verbinding. Ik hoef de buizen niet te lassen of van schroefdraad te voorzien. Deze manier is snel en vereist geen speciaal gereedschap. Dat is de reden waarom veel mensen gegroefde pijpverbindingen gebruiken voor hun projecten.

Bout aanscherping

Wanneer ik de stap voor het aandraaien van de bouten bereik, weet ik dat hier de kracht en betrouwbaarheid van gegroefde buisfittingen echt samenkomen. Ik gebruik altijd een momentsleutel om ervoor te zorgen dat elke bout gelijkmatig wordt vastgedraaid. Ongelijkmatig aandraaien kan lekkage veroorzaken of de verbinding beschadigen. Ik overhaast dit deel nooit.

Ik volg deze stappen voor het aandraaien van bouten:

1. Ik steek de bouten door de gaten in de behuizing.

2. Ik draai de moeren met de hand vast om de behuizing op zijn plaats te houden.

3. Ik gebruik een momentsleutel om elke moer vast te draaien en wissel na elke draai van kant. Hierdoor blijft de druk in balans.

4. Ik kijk uit naar de behuizingspads die elkaar raken. Als de elektroden elkaar raken, weet ik dat het gewricht veilig is.

5. Ik controleer of de pakking niet zichtbaar is buiten de behuizing. Als ik rubber zie, stop ik en pas ik aan.

Tip: ik vermijd altijd te strak aandraaien. Te veel koppel kan de behuizing of bouten beschadigen, wat kan leiden tot defecten aan de verbindingen.

Ik vertrouw op aanbevolen aanhaalmomenten voor verschillende boutmaten. Door het juiste koppel te gebruiken, blijft de verbinding veilig en lekvrij. Hier is een tabel die ik ter referentie gebruik:

Ik controleer altijd de buitendiameter van de buis voordat ik hem vastdraai. Als de leiding te klein is, kan de verbinding gaan lekken. Ik zorg ervoor dat er geen gaten in de groefverbinding zitten. Ik zoek pad-naar-pad-contact op de behuizing. Deze visuele controle vertelt mij dat de verbinding correct is gemonteerd.

Hier zijn mijn beste praktijken voor het aandraaien van bouten met gegroefde buisfittingen:

• Draai de bouten gelijkmatig vast en wissel na elke draai van kant.

• Gebruik een momentsleutel voor nauwkeurigheid.

• Stop met vastdraaien wanneer de behuizingskussentjes elkaar raken.

• Controleer of er geen pakking zichtbaar is buiten de behuizing.

• Controleer of de buisdiameter voldoet aan de normen.

Als ik deze stappen volg, weet ik dat de gegroefde buisfittingen onder druk sterk blijven. Door de bouten goed aan te draaien, blijft het systeem veilig en lekvrij. Ik vertrouw deze methode voor elke installatie.

Prestaties en voordelen

Snelheid en efficiëntie

Wanneer ik gebruik gegroefde buisfittingen , het werk gaat veel sneller. Ik hoef geen boutgaten uit te lijnen of urenlang te lassen. Ik groef gewoon de buisuiteinden, plaats de pakking, voeg de behuizing toe en draai een paar bouten vast. Op deze manier bespaar ik veel tijd, vooral bij grote klussen.

Hier is een tabel die laat zien hoe lang elke methode duurt:

Gegroefde koppelingen gebruiken minder bouten en vereisen geen perfecte uitlijning. Ik kan de fittingen helemaal ronddraaien, wat handig is in kleine ruimtes. Grotere leidingen besparen nog meer tijd. Vaak rond ik klussen tot zes keer sneller af dan met flensverbindingen. Deze snelheid betekent minder wachten en lagere werkkosten voor elke klus.

Veiligheid en betrouwbaarheid

Ik vertrouw op gegroefde buisfittingen omdat ze aan strikte veiligheidsregels voldoen. Als ik aan brand- of watersystemen werk, zoek ik naar speciale certificeringen. Hieruit blijkt dat het beslag veilig en sterk is. Hier zijn enkele belangrijke certificeringen die ik controleer:

• UL-certificering: toont aan dat de fittingen veilig zijn voor brandbeveiliging.

• FM-goedkeuring: bewijst dat de fittingen goed werken in brandsystemen.

• ISO-certificering: betekent dat de fittingen voldoen aan de wereldkwaliteitsregels.

• ASTM-normen: stel de regels in voor materiaal en maat.

• EN-normen: Zorg ervoor dat fittingen voldoen aan de Europese veiligheidsregels.

• NSF-certificering: nodig voor drinkwaterleidingen.

• CE-markering: Geeft aan dat de fittingen voldoen aan de EU-gezondheids- en veiligheidswetten.

UL- en FM-certificeringen betekenen dat de fittingen zware tests op sterkte en lekkage hebben doorstaan. Deze geven mij het vertrouwen dat het systeem zal werken wanneer dat nodig is. Gegroefde buisfittingen kunnen hoge druk aan, vaak tot 300 psi of meer. Dit is geweldig voor zware klussen.

Onderhoud en bruikbaarheid

Gegroefde buisfittingen maken het bevestigen van buizen veel eenvoudiger. Als ik een leiding moet controleren of vervangen, draai ik gewoon de bouten los en verwijder ik de behuizing. Ik heb geen speciaal gereedschap of heetwerkvergunningen nodig. Deze snelle manier bespaart tijd en houdt het systeem draaiende.

Hier zijn de redenen waarom ik gegroefde buisfittingen leuk vind voor reparaties:

• Ik kan gewrichten snel openen en sluiten.

• Ik hoef de bouten niet opnieuw aan te draaien nadat ik ze erin heb gezet.

• De pakking blijft op zijn plaats, dus lekken zijn zeldzaam.

• Als de fittingen nog goed zijn, kan ik ze opnieuw gebruiken.

Wanneer ik toekomstige reparaties plan, kies ik altijd voor gegroefde buisfittingen. Ze helpen me om alles werkend te houden en het oplossen van problemen eenvoudig te maken.

Trillings- en geluidsbeheersing

Als ik gegroefde buisfittingen aanbreng, zie ik minder trillingen en geluid. Deze fittingen zorgen ervoor dat alles stil en stabiel blijft. De De nodulair gietijzeren behuizing absorbeert geluid. De pakking werkt als een zacht kussen. Het stopt trillingen voordat ze door de leidingen gaan. Dit merk ik het meest bij HVAC-systemen. Pompen en koelmachines kunnen leidingen doen trillen en luid maken.

Ik vertrouw op gegroefde buisfittingen omdat ze beter werken dan oude trillingsgereedschappen. NASA heeft deze fittingen getest op trillingen en geluid. Uit de tests bleek dat gegroefde koppelingen het trillen en geluid meer verminderen dan rubberen connectoren met dubbele bol of met staal gevlochten pompconnectoren. Ik heb geen extra onderdelen nodig om het geluid te stoppen. De fittingen doen het zelf.

Dit zijn de belangrijkste manieren waarop gegroefde buisfittingen helpen bij trillingen en geluid:

• De nodulair gietijzeren behuizing absorbeert geluidsgolven.

• De pakking knijpt en werkt als een zacht kussen.

• Het gezamenlijke ontwerp voorkomt dat het trillen door de buis beweegt.

• Er is geen speciale zorg nodig voor trillingscontrole.

Ik gebruik gegroefde buisfittingen waar stilte belangrijk is. Ziekenhuizen, scholen en kantoren krijgen allemaal minder lawaai. Mensen klagen minder over ratelende leidingen of luide pompen. De fittingen zorgen ervoor dat het systeem goed werkt.

Ik zal je een snelle vergelijking laten zien:

Tip: Ik vertel mensen altijd dat ze gegroefde buisfittingen moeten gebruiken voor nieuwe HVAC-klussen. Ze besparen tijd, verminderen het geluid en houden trillingen onder controle.

Deze fittingen maken mijn werk gemakkelijker. Ik maak me geen zorgen over extra pads of connectoren. Het systeem blijft stil. De leidingen gaan langer mee. Als ik gegroefde buisfittingen kies, weet ik dat ik een goede trillings- en geluidsbeheersing krijg.

Toepassingen van gegroefde buisfittingen

Gegroefde buisfittingen zijn mijn beste keuze voor veel klussen. Ik gebruik ze in veel industrieën en bouwsystemen. Ze werken goed voor nieuwe projecten en upgrades. Hun flexibiliteit maakt hen tot een slimme keuze.

Brandbeveiligingssystemen

Voor brandbeveiligingswerkzaamheden vertrouw ik op gegroefde buisfittingen. Met deze fittingen kan ik snel sprinklerrisers en brandlijnen installeren. Ik hoef geen buizen te lassen of van schroefdraad te voorzien. Dit betekent dat ik sneller klaar ben en werkvergunningen oversla. De strakke afdichting en de hoge druk geven mij een veilig gevoel. Ik weet dat het systeem in noodgevallen zal werken. Ik gebruik gegroefde koppelingen boven pompaanzuigingen en waar leidingen gebouwdelen kruisen. Ze kunnen goed omgaan met trillingen en temperatuurveranderingen. Dit is goed voor plaatsen met aardbevingen of veel beweging.

Tip: Ik zoek altijd naar UL- en FM-certificeringen voordat ik gegroefde fittingen gebruik bij brandweerwerkzaamheden. Hieruit blijkt dat het beslag voldoet aan de veiligheidsregels.

HVAC en loodgieterswerk

Ik kies gegroefde buisfittingen voor HVAC- en loodgieterswerk. Ze besparen tijd en zijn gemakkelijk te gebruiken. Ik heb geen lassen, flenzen of draadsnijden nodig. Dit verlaagt de arbeidskosten en maakt het werk sneller. De groef beschermt de buizen tegen beschadiging. De fittingen laten buizen uitzetten, krimpen en schudden. Dit helpt lekken en stress te voorkomen. Ik gebruik gegroefde fittingen in kleine ruimtes of waar buizen vaak bevestigd moeten worden. Ik kan verbindingen uit elkaar halen en weer in elkaar zetten voor reparaties of wijzigingen.

Dit zijn de belangrijkste voordelen die ik zie in HVAC en sanitair:

• Snelle installatie en eenvoudige wijzigingen later

• Kan goed omgaan met bewegingen en trillingen

• Lagere kosten voor werk en gereedschap

• Eenvoudig te repareren en lay-outs te wijzigen

• Weinig stilstand bij het uitvoeren van reparaties

Industrieel en commercieel gebruik

Ik gebruik gegroefde buisfittingen in fabrieken, ziekenhuizen, scholen en kantoren. Ze zijn betrouwbaar en snel te installeren. Ik kies gegroefde fittingen voor sprinklerrisers, lucht- en waterleidingen en leidingen die trillen of aardbevingen ondergaan. Ze werken met stalen, PVC, koperen en nodulair gietijzeren buizen. Dit maakt ze geschikt voor veel projecten. Ik kies fittingen op basis van warmte, druk en wat er naar binnen stroomt.

Hier is een tabel die laat zien hoe gegroefde fittingen aan verschillende behoeften voldoen:

Ik zie gegroefde buisfittingen gebruikt waar snelle oplossingen belangrijk zijn. Dankzij hun ontwerp kan ik snel bij de leidingen komen en gemakkelijk van lay-out veranderen. Dit helpt op drukke plaatsen.

Let op: Ik stem montagemateriaal altijd af op leidingmateriaal. Ik volg regels zoals AWWA en ASTM om dingen veilig te houden.

Selectie en probleemoplossing

Materiaalkeuzen van pakkingen

Toen ik kies een pakking , ik denk na over wat het systeem nodig heeft. De pakking stopt lekkages in de verbinding. Ik controleer de vloeistof, temperatuur en druk. Voor water- en brandklussen gebruik ik EPDM-pakkingen. EPDM kan hitte en chemicaliën verdragen. Als het systeem olie of brandstof bevat, gebruik ik nitrilpakkingen. Nitril werkt goed met oliën en brandstoffen. Voor zeer hete of speciale chemicaliën kies ik voor fluorelastomeerpakkingen.

Tip: Ik controleer altijd de vloeistof en de temperatuur voordat ik een pakking kies. De verkeerde pakking kan lekken of breken.

Ik controleer de pakking op scheuren of luchtbellen voordat ik deze gebruik. Ik zorg ervoor dat de pakking op de leiding en het werk past. Als ik het niet zeker weet, vraag ik de leverancier om hulp. Door de juiste pakking te kiezen, blijft het systeem veilig en lekvrij.

Koppeling selectie

Het kiezen van de juiste koppeling is belangrijk bij gegroefde buisfittingen. Ik controleer de druk, beweging en taaktype. Starre koppelingen houden de leidingen stil. Flexibele koppelingen laten leidingen bewegen en absorberen trillingen. Reduceerkoppelingen verbinden buizen van verschillende afmetingen.

Toen ik kies een koppeling , ik volg deze stappen. Ik controleer of de koppeling past bij het buismateriaal. Dit stopt roest. Ik zorg ervoor dat de drukwaarde hoog genoeg is. Ik controleer of de koppeling de hitte aankan. Ik kies het type op basis van hoe de pijpen moeten bewegen.

Let op: Ik controleer altijd de brandveiligheidsnormen als ik aan brandsystemen werk.

Ik zoek naar UL- of FM-veiligheidsmarkeringen. Ik stem de koppeling af op de buis- en werkbehoeften. Hierdoor voorkom ik problemen en blijft het systeem goed werken.

Veelvoorkomende installatieproblemen

Ik zie een aantal fouten wanneer mensen gegroefde buisfittingen installeren. Deze fouten kunnen lekkages of zwakke verbindingen veroorzaken. Ik controleer altijd op deze problemen en gebruik goede methoden om ze te stoppen.

Hier zijn de meest voorkomende problemen en hoe ik ze oplos. Als het buisuiteinde niet recht is of ruwe plekken vertoont, zal de pakking niet afdichten. Ik gebruik een pijpsnijder en maak de uiteinden glad met schuurpapier. Als de leiding niet goed wordt vastgehouden, kan deze bewegen en gaan lekken. Ik gebruik het juiste aantal hangers. Gerimpelde of gebroken pakkingen veroorzaken lekkages. Ik controleer de pakking, draai de bouten om de beurt vast en vervang slechte pakkingen. Groeven die te diep of te ondiep zijn, sluiten niet goed af. Ik kijk naar de rolsnelheid en diepte van de groef. Als de pakking niet gecentreerd is, zal deze gaan lekken. Ik heb de pakking tussen de groeven geplaatst. Het gebruik van de verkeerde maat of het verkeerde type pakking zorgt voor een slechte pasvorm. Ik controleer of de pakking overeenkomt met de pijp en het werk. Als de bouten te strak of te los zitten, raakt de pakking beschadigd. Bouten draai ik kruislings aan met een momentsleutel. Vuil of beschadigingen kunnen de verbinding breken. Ik maak alle onderdelen schoon met staalborstels en doeken.

Pro-tip: Ik controleer en maak altijd elk onderdeel schoon voordat ik het in elkaar zet. Ik gebruik een groefmeter om de groefgrootte te controleren.

Als u deze stappen uitvoert, kunt u lekken stoppen en blijven gegroefde buisfittingen goed werken. Ik vertrouw erop dat deze manieren elke keer weer sterke, veilige verbindingen opleveren.

Kwaliteitsborging

Als ik met gegroefde buisfittingen werk, focus ik altijd op kwaliteitsborging. Ik wil dat elk gewricht veilig, sterk en lekvrij is. Ik volg een strikt proces om elk onderdeel en elke stap te controleren. Hierdoor voorkom ik problemen en blijft het systeem goed werken.

Ik begin met het inspecteren van alle materialen. Ik bekijk de leidingen, pakkingen en koppelingen voordat ik ze gebruik. Ik controleer op scheuren, deuken of roest. Als ik schade zie, vervang ik het onderdeel. Ik weet dat het gebruik van goede materialen de eerste stap is naar een betrouwbaar systeem.

Ik meet de groef aan elk buisuiteinde. Ik gebruik een groefmeter om de breedte en diepte te controleren. De groef moet voldoen aan de normen van de fabrikant. Als de groef te diep of te ondiep is, past de koppeling niet goed. Ik zorg er altijd voor dat de groef schoon en braamvrij is.

Ik controleer de pakking op het juiste materiaal en maat. Ik kies EPDM voor water- en brandsystemen. Ik gebruik nitril voor olie of brandstof. Ik zoek naar scheuren of luchtbellen in de pakking. Ik gebruik een kleine hoeveelheid goedgekeurd smeermiddel om de pakking te helpen glijden. Ik gebruik nooit smeermiddelen op petroleumbasis met EPDM-pakkingen.

Ik monteer de behuizing en zorg ervoor dat de sleutels in de groeven passen. Ik lijn de behuizingsstukken uit en draai de bouten met de hand vast. Voor het vastdraaien gebruik ik een momentsleutel. Ik wissel van kant om de druk gelijk te houden. Ik let op pad-naar-pad-contact op de behuizing. Dit vertelt mij dat de verbinding veilig is.

Na montage voer ik een visuele inspectie uit. Ik zoek naar openingen, verkeerde uitlijning of knelpunten in de pakking. Ik controleer of er geen pakking zichtbaar is buiten de behuizing. Als ik problemen zie, haal ik de verbinding uit elkaar en repareer ik deze.

Hier is mijn checklist voor kwaliteitsborging:

• Inspecteer alle materialen op beschadigingen

• Meet de groefbreedte en -diepte

• Controleer het materiaal en de maat van de pakking

• Smeer de pakking met een goedgekeurd product

• Lijn de behuizing uit en plaats de sleutels in de groeven

• Draai de bouten gelijkmatig aan met een momentsleutel

• Controleer of er pad-naar-pad-contact is

• Voer een visuele inspectie uit op lekken of verkeerde uitlijning

Tip: Ik houd altijd een verslag bij van mijn inspecties. Hierdoor kan ik de kwaliteit bijhouden en problemen snel opsporen.

Ik gebruik druktesten voor kritische systemen. Ik vul de leidingen met water en controleer op lekkage. Als de verbinding standhoudt, weet ik dat de gegroefde buisfittingen goed zijn geïnstalleerd.

Hier is een tabel met algemene kwaliteitscontroles en hun doel:

Ik vertrouw erop dat dit proces de gegroefde buisfittingen veilig en betrouwbaar houdt. Kwaliteitsborging is niet zomaar een stap. Zo zorg ik ervoor dat elk systeem werkt zoals gepland.

Als ik gegroefde buisfittingen gebruik, gaat het werk sneller. Het werk is veiliger en de gewrichten zijn sterk. Voor elke klus kies ik altijd de juiste pakking en koppeling. Ik controleer elke groef en draai de bouten zorgvuldig vast. Als u deze stappen uitvoert, voorkomt u dat het systeem gaat lekken en gaat het lang mee. Ik vertel anderen dat ze gegroefde technologie moeten gebruiken als ze veilige en duurzame buizen willen.

Veelgestelde vragen

Wat zijn gegroefde buisfittingen?

Gegroefde buisfittingen verbinden buizen met behulp van een groef, pakking en behuizing. Ik gebruik ze voor snelle, vlamvrije verbindingen. Deze fittingen werken goed in brandbeveiligings-, HVAC- en sanitaire systemen.

Hoe weet ik of mijn gegroefde buisfitting correct is geïnstalleerd?

Ik controleer of er pad-naar-pad-contact is op de behuizing. Ik zorg ervoor dat de pakking niet zichtbaar is. Ik gebruik een groefmeter om de groefgrootte te bevestigen. Ik draai de bouten altijd gelijkmatig vast.

Kunnen gegroefde buisfittingen hoge druk aan?

Ja, ik vertrouw op gegroefde buisfittingen voor hogedrukklussen. Veel fittingen zijn UL- en FM-gecertificeerd. Ze kunnen vaak tot 300 psi aan. Ik controleer altijd de productbeoordeling vóór installatie.

Welk pakkingmateriaal moet ik gebruiken?

Ik kies EPDM voor water- en brandsystemen. Ik gebruik nitril voor olie of brandstof. Voor chemicaliën kies ik voor fluorelastomeer. Ik stem de pakking altijd af op de vloeistof en de temperatuur.

Zijn gegroefde buisfittingen gemakkelijk te onderhouden?

Ja, ik vind gegroefde buisfittingen eenvoudig te onderhouden. Ik draai bouten los en verwijder de behuizing voor reparatie. Ik heb geen speciaal gereedschap of heetwerkvergunningen nodig. Dit bespaart tijd en moeite.

Wat is het verschil tussen starre en flexibele groefkoppelingen?

Starre koppelingen houden de leidingen vast. Flexibele koppelingen laten leidingen bewegen en absorberen trillingen. Ik kies stijf voor uitlijning en flexibel voor uitzetten of schudden.

Tip: Ik controleer altijd de systeembehoeften voordat ik een koppelingstype kies.

Kan ik gegroefde buisfittingen gebruiken met verschillende buismaterialen?

Ik gebruik gegroefde buisfittingen met stalen, nodulair gietijzeren, koperen en PVC-buizen. Voor het beste resultaat stem ik altijd het montagemateriaal af op de buis.

Wat zijn veelgemaakte fouten bij het installeren van gegroefde buisfittingen?

Ik zie lekkages als gevolg van het ongelijkmatig aandraaien van de bouten, een verkeerde pakkingkeuze of een slechte groefgrootte. Ik inspecteer altijd onderdelen, gebruik een groefmeter en draai de bouten gelijkmatig aan.

• Controleer de groefgrootte

• Gebruik de juiste pakking

• Draai de bouten gelijkmatig aan
