Wie funktionieren genutete Rohrverbindungsstücke?

Wenn ich gerillte Rohrverbindungsstücke sehe, denke ich, dass sie sich gut zum Verbinden von Rohren eignen. Diese Armaturen verfügen über eine spezielle Nut, eine Dichtung und ein stabiles Gehäuse mit Schrauben. Sie arbeiten zusammen, um eine dichte, leckagefreie Verbindung herzustellen. Ich denke, diese Technologie ist wichtig. Es hilft den Arbeitern, ihre Arbeit schneller zu erledigen, spart Geld und befolgt die Sicherheitsvorschriften.

• Schnelle Montage bedeutet weniger Wartezeit und geringere Kosten

• Eine gute Abdichtung sorgt für die Sicherheit der Systeme und vereinfacht Reparaturen

• Das flexible Design eignet sich für viele Zwecke

Wichtige Erkenntnisse

• Gerillte Rohrverbindungsstücke verbinden Rohre schnell mit Nuten, Dichtungen, Gehäusen und Schrauben für starke, leckagesichere Verbindungen. Die Nut hält das Gehäuse an Ort und Stelle, die Dichtung dichtet beim Drücken dicht ab und das Gehäuse hält die Rohre fest miteinander verbunden. Starre Kupplungen halten Rohre ruhig und halten hohem Druck stand, während flexible Kupplungen dafür sorgen, dass sich Rohre bewegen und Vibrationen aufnehmen. Das Rollnuten geht schnell und hält das Rohr stabil; Das Schneiden von Nuten funktioniert bei speziell beschichteten Rohren, nimmt jedoch mehr Zeit in Anspruch. Für eine gute Installation sind saubere Rohrenden, die richtige Nutgröße, eine zentrierte Dichtung, angebrachte Gehäusefedern und gleichmäßig mit einem Drehmomentschlüssel angezogene Schrauben erforderlich. Gerillte Fittings beschleunigen die Arbeit, senken die Arbeitskosten, erhöhen die Sicherheit und vereinfachen Reparaturen ohne Schweißen oder Gewindeschneiden. Diese Armaturen reduzieren selbst Geräusche und Vibrationen und eignen sich daher hervorragend für HVAC, Brandschutz und ruhige Orte. Die Wahl der richtigen Dichtung und Kupplung für die Flüssigkeit, die Temperatur und die Bewegung macht das System sicher und hält länger.

Technologie für genutete Rohrverbindungsstücke

Wenn ich mit arbeite Bei genuteten Rohrverbindungsstücken konzentriere ich mich immer auf die vier Hauptkomponenten, die diese Verbindungen so effektiv machen. Jedes Teil hat eine bestimmte Aufgabe und zusammen ergeben sie eine sichere, dichte Verbindung, die den harten industriellen Anforderungen standhält.

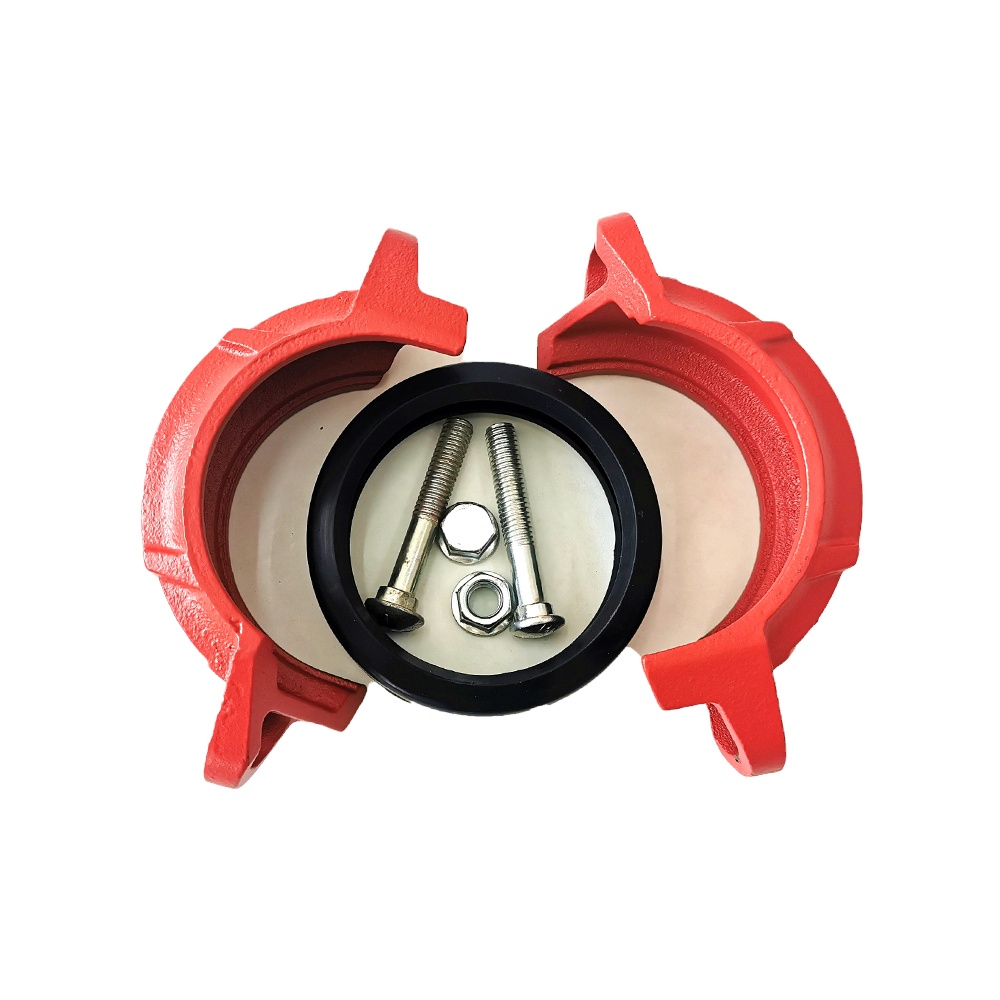

Schlüsselelemente genuteter Rohrverbindungen

Rillenbildung

Ich stelle zunächst sicher, dass die Nut an jedem Rohrende präzise ist. Diese Nut wird entweder gerollt oder in die Außenfläche des Rohrs geschnitten. Die Nut verleiht der Verbindung ihre Festigkeit. Es fungiert als Ankerpunkt für die gesamte Baugruppe. Mir gefällt, dass diese Methode das Innere des Rohrs nicht beschädigt, sodass der Fluss gleichmäßig bleibt und das Rohr seine volle Festigkeit behält. Die Nut ermöglicht außerdem einen festen Halt des Kupplungsgehäuses am Rohr, was für eine zuverlässige Verbindung von entscheidender Bedeutung ist.

Dichtungsfunktion

Als nächstes wähle ich die richtige Dichtung aus. Die Dichtung umschließt die Rohrenden und sitzt in der Nut. Ich verwende eine Dichtung aus einem starken, flexiblen Material wie EPDM-Gummi. Diese Dichtung sorgt für eine dichte Abdichtung. Wenn ich die Verbindung festziehe, wird die Dichtung komprimiert. Wenn sich im Rohr Druck aufbaut, drückt die Dichtung noch stärker gegen die Rohroberfläche, wodurch die Dichtung noch stärker wird. Diese auf Druck reagierende Wirkung sorgt dafür, dass die Verbindung auch dann leckagefrei bleibt, wenn sich das System bewegt oder vibriert.

Kupplungsgehäuse

Das Kupplungsgehäuse ist der Muskel des Gelenks. Ich verwende ein zweiteiliges Metallgehäuse, meist aus Sphäroguss. Im Inneren des Gehäuses befinden sich spezielle Keile, die perfekt in die Nuten an den Rohrenden passen. Wenn ich das Gehäuse über die Dichtung und die Nuten platziere, arretiert es alles. Das Gehäuse verhindert, dass sich die Rohre auseinanderziehen, und trägt dazu bei, die Belastung gleichmäßig um die Verbindung herum zu verteilen. Durch diese Konstruktion kann die Verbindung hohen Drücken standhalten und ermöglicht sogar eine gewisse Bewegung, wenn ich flexible Nutkupplungen verwende.

Schrauben und Muttern

Zum Schluss klemme ich die Gehäusehälften mit Schrauben und Muttern zusammen. Ich ziehe die Schrauben fest, bis sich die Gehäusepolster berühren. Das zeigt mir, dass die Verbindung sicher ist. Die Schrauben selbst sorgen nicht für die Abdichtung. Stattdessen halten sie das Gehäuse an Ort und Stelle, sodass die Dichtung ihre Aufgabe erfüllen kann. Mir gefällt, dass die Installation dadurch schnell und einfach ist. Wenn ich das Gelenk zur Wartung jemals auseinandernehmen muss, löse ich einfach die Schrauben und entferne das Gehäuse.

Tipp: Überprüfen Sie immer, ob die Dichtung richtig sitzt und die Gehäusefedern vollständig in den Nuten eingerastet sind, bevor Sie die Schrauben festziehen.

Prinzip der mechanischen Nutkupplung

Die mechanische Nutenkupplung sehe ich als eine smarte Lösung zum Verbinden von Rohren. So funktioniert der Prozess:

1. Ich schneide oder rolle in jedes Rohrende eine Nut.

2. Ich spanne die Dichtung über die Rohrenden und zentriere sie zwischen den Nuten.

3. Ich platziere das Kupplungsgehäuse über der Dichtung und stelle sicher, dass die Passfedern in die Nuten passen.

4. Ich setze die Schrauben ein und ziehe sie gleichmäßig an, bis die Gehäusepolster aufeinandertreffen.

Durch diese Methode entsteht eine mechanische Verbindung, die sowohl stark als auch flexibel ist. Die Dichtung bildet eine auf Druck reagierende Dichtung, während das Gehäuse und die Nuten für Rückhalt sorgen. Ich muss die Rohre nicht schweißen oder mit Gewinde versehen, sodass ich eine Beschädigung der Rohrwand oder die Entstehung von Schwachstellen vermeide. Das Gelenk kann Vibrationen, Wärmeausdehnung und sogar Bodenbewegungen bewältigen. Ich finde, dass die Installation mit genuteten Kupplungen viel schneller und sicherer ist, insbesondere weil ich weder offenes Feuer noch Spezialwerkzeuge benötige.

Hier ist eine kurze Tabelle, die zeigt, wie die einzelnen Komponenten zusammenarbeiten:

Ich habe genutete Rohrverbindungsstücke gesehen, die in vielen Branchen eingesetzt werden, weil sie Zeit sparen, Arbeitskosten senken und die Sicherheit verbessern. Das Design ermöglicht sowohl starre als auch flexible Verbindungen, sodass ich für jede Aufgabe die richtige Nutkupplung auswählen kann. Im Laufe der Jahre hat die Industrie diese Technologie übernommen, da sie eine zuverlässige, flammenfreie Alternative zum Schweißen oder Bördeln bietet. Ich vertraue darauf, dass mechanische Rillenkupplungssysteme starke, leckagefreie und langlebige Verbindungen liefern.

Arten von Rillenkupplungen

Wenn ich genutete Kupplungen auswähle, denke ich darüber nach, was die Rohre benötigen. Manchmal brauche ich eine starre Verbindung. Manchmal brauche ich eine flexible Lösung. Jeder Typ funktioniert auf eine besondere Art und Weise. Sie erleichtern oder erschweren auch die Installation. Ich werde Ihnen sagen, wie sie sich unterscheiden und wo ich sie verwende.

Starre Rillenkupplungen

Ich benutze Starre Nutkupplungen, wenn ich möchte, dass Rohre ruhig bleiben. Diese Kupplungen verhindern, dass sich die Rohre überhaupt bewegen. Die Rohre bleiben ausgerichtet, genau wie beim Schweißen oder Flanschen. Ich verwende starre Kupplungen in den Bereichen HVAC, Brandschutz und Sanitär. Sie eignen sich gut, wenn sich Rohre nicht bewegen dürfen, z. B. in der Nähe von Maschinen oder in langen, geraden Leitungen.

Starre Nutkupplungen verbinden die Rohre fest miteinander. Das Gelenk kann sich nicht drehen, dehnen oder schrumpfen. Dies ist wichtig für Hochdruckarbeiten. Einige starre Kupplungen können bis zu 300 PSI verarbeiten. Sie bestehen aus Sphäroguss, sind also robust und langlebig. Mir gefällt auch, dass ich sie schnell und ohne Werkzeug installieren kann. Ich muss die Rohre nicht schweißen oder mit Gewinde versehen. Das spart Zeit und Geld.

Hinweis: Starre Nutkupplungen tragen zur Reduzierung von Geräuschen und Vibrationen bei. Auch wenn sie keine Bewegung der Rohre zulassen, trägt die Dichtung im Inneren dazu bei, Erschütterungen zu absorbieren. Dadurch funktioniert das System besser.

Hier sind einige Orte, an denen ich starre Nutkupplungen verwende:

• Kommerzielle HVAC-Systeme

• Brandschutzrohre

• Sanitärsysteme

• Versorgungs- und Prozessleitungen, bei denen die Rohre in einer Reihe bleiben müssen

Flexible Rillenkupplungen

Wenn die Rohre bewegt werden müssen, verwende ich flexible Rillenkupplungen . Durch diese Kupplungen können sich die Rohre etwas verschieben. Sie ermöglichen kleine Bewegungen, Drehen und Beugen. Mit flexiblen Kupplungen können sich beispielsweise Rohre um etwa einen Zentimeter bewegen. Abhängig von der Rohrgröße können sie sich auch zwischen 1° und 3° biegen. Die Art und Weise, wie Dichtung und Nut zusammenpassen, sorgt für diese Flexibilität.

Flexible Nutkupplungen eignen sich hervorragend für Rohre, die wackeln oder heiß und kalt werden. Ich verwende sie in HLK-Kühlleitungen, Feuerlöschsystemen und auf Schiffen. Sie helfen, Rohre zu schützen, indem sie sie beweglich machen. Die Dichtung bleibt dicht, auch wenn sich die Rohre verschieben oder wachsen.

Hier ist eine Tabelle, um die Unterschiede zu zeigen:

Tipp: Bevor ich anfange, überprüfe ich immer die Nut und die Dichtung. Dadurch wird sichergestellt, dass die Verbindung gut funktioniert und länger hält.

Beide Arten von Nutkupplungen helfen mir, schneller zu arbeiten. Ich muss keine Rohre schweißen oder einfädeln. Dadurch ist die Installation schnell und später einfach zu beheben. Ich kann Dichtungen wechseln oder Verbindungen demontieren, ohne alles ausbauen zu müssen. Deshalb verwende ich bei vielen Arbeiten Rillenkupplungen.

Nutmethoden

Wenn ich gerillte Rohrverbindungsstücke verwende, achte ich darauf, wie die Rillen hergestellt werden. Die Nut ist für eine starke Verbindung sehr wichtig. Es gibt zwei Hauptmethoden zur Herstellung von Nuten: Rollnuten und Fräsnuten. Jeder Weg hat gute Seiten. Ich wähle das Beste für das Rohr und die Aufgabe aus.

Rollnuten

Ich mag Rollnuten, weil es schnell und sauber geht. Eine spezielle Maschine drückt eine Nut in die Außenseite des Rohrs. Die Maschine nimmt kein Metall auf. Es bewegt lediglich das Metall heraus, um die Rille zu erzeugen. Dadurch bleibt die Innenseite des Rohres glatt. Es greift weder Beschichtungen noch Auskleidungen an.

Rollgenutete Rohre sparen Zeit. Ich kann ein Rohr in weniger als einer Minute pro Zoll nuten. Das geht viel schneller als Schneiden. Ich brauche kein Öl und es gibt keine Metallteile, die ich reinigen muss. Für die meisten meiner Arbeiten verwende ich rollgenutete Rohre. Es funktioniert für viele Arten von Rohren und Dicken.

Hier ist eine Tabelle, die die Hauptmerkmale des Rollnutens und Schnittnutens zeigt:

Tipp: Ich überprüfe immer die Nutgröße nach dem Rollnuten. Dadurch sitzt die Kupplung richtig und es kommt nicht zu Undichtigkeiten.

Nuten schneiden

Manchmal verwende ich das Nutfräsen für Rohre mit speziellen Beschichtungen. Ein Schneidwerkzeug entfernt Metall von der Rohroberfläche, um die Nut herzustellen. Geschnittene, genutete Rohre eignen sich gut, wenn ich das Innere schützen möchte, beispielsweise durch eine Kunststoff- oder Zementauskleidung.

Das Nutenfräsen dauert länger als das Rollnuten. Ich brauche Öl und muss Metallspäne entfernen. Auch wenn etwas Metall entfernt wird, bleibt das Rohr stabil. Ich verwende geschnittene, genutete Rohre, wenn ich eine glatte Innenseite benötige oder wenn das Rohr eine Schicht hat, die nicht beschädigt werden darf.

Standards und Qualität

Beim Nuten von Rohren halte ich mich an Regeln wie AWWA C606. Diese Regeln sagen mir die richtige Rillenbreite, -tiefe und -stelle. Die Nutgröße ist für die Abdichtung und den Druck sehr wichtig. Gerillte Rohrverbindungsstücke aus AWWA C606 sind stark und sicher.

• AWWA C606 gibt Nutgrößen und Materialregeln an.

• Formteile aus duktilem Gusseisen sind robust und bekämpfen Rost.

• Standardnuten erleichtern die Ausrichtung der Rohre und verhindern Lecks.

• Zu den Qualitätsprüfungen gehören Größenprüfungen, Druckprüfungen und Beschichtungen.

Indem ich diese Regeln befolge, stelle ich sicher, dass jede Verbindung sicher ist und lange hält. Ich vertraue gerillte Rohrverbindungsstücke , die auch bei anspruchsvollen Arbeiten gut funktionieren.

Installation von genuteten Rohrverbindungen

Vorbereitung und Inspektion

Bevor ich anfange, bereite ich alles vor und überprüfe die Rohre. Dadurch wird sichergestellt, dass die Verbindung gut funktioniert. Die Rohrenden schneide ich gerade und glatt ab. Es gibt keine scharfen Kanten oder Grate. Saubere Rohrenden helfen, die Dichtung abzudichten und Lecks zu verhindern.

Folgendes überprüfe ich, bevor ich fortfahre:

• Ich messe die Außen- und Wandstärke des Rohrs. Sie müssen die richtigen Standards erfüllen.

• Ich schaue mir die Rohrenden an, um zu sehen, ob sie rund sind. Es dürfen keine Dellen oder Knickstellen vorhanden sein.

• Ich mache Rillen an den Rohrenden. Je nach Auftrag verwende ich Rollnuten oder Fräsnuten.

• Ich überprüfe die Breite und Tiefe der Nut. Sie müssen mit den Angaben des Herstellers übereinstimmen.

• Ich suche nach Problemen mit der Beschichtung oder dem Finish. Dies hilft, Rost zu verhindern.

• Ich stelle sicher, dass die Dichtung und das Kupplungsgehäuse nicht gebrochen oder beschädigt sind.

Tipp: Zur Kontrolle der Nutgröße nutze ich immer eine Nutlehre. Dieser kleine Schritt kann später große Probleme verhindern.

Eine Tabelle hilft mir, mich daran zu erinnern, wonach ich suchen muss:

Platzierung der Dichtung

Nachdem ich die Rohrenden überprüft hatte, setzte ich die Dichtung auf. Die Dichtung ist für die Abdichtung sehr wichtig. Ich wähle die richtige Dichtung für die Hitze, den Druck und die Flüssigkeit des Systems aus. Für die meisten Wasserleitungen verwende ich EPDM-Dichtungen. Sie funktionieren gut mit Hitze und Chemikalien.

So habe ich die Dichtung angebracht:

• Ich untersuche die Dichtung auf Risse oder raue Stellen.

• Ich habe etwas Schmiermittel auf die Außenseite und die Lippen der Dichtung aufgetragen. Dadurch rutscht es weiter und bleibt nicht hängen.

• Ich spanne die Dichtung über ein Rohrende. Es muss flach sitzen und darf nicht verdreht sein.

• Ich schiebe das zweite Rohrende näher heran und richte die Rillen aus.

• Ich zentriere die Dichtung zwischen den beiden Nuten. Es muss beide Rohrenden gleichermaßen abdecken.

Hinweis: Ich drücke die Dichtung nie mit Gewalt an. Wenn es zu eng ist, überprüfe ich, ob scharfe Stellen vorhanden sind oder ob die Rohre nicht richtig ausgerichtet sind.

Gehäusemontage

Wenn die Dichtung sitzt, setze ich das Kupplungsgehäuse auf. Dieser Teil hält das Gelenk zusammen und verleiht ihm Festigkeit.

So mache ich es:

• Ich nehme die beiden Gehäuseteile und lege sie um die Rohrenden. Die Schlüssel im Inneren des Gehäuses müssen in die Nuten passen.

• Ich überprüfe, ob das Gehäuse flach auf dem Rohr sitzt. Die Dichtung muss sich im Gehäuse befinden.

• Ich stecke die Schrauben durch das Gehäuse und ziehe die Muttern von Hand fest.

• Ich stelle sicher, dass die Gehäuseteile ausgerichtet sind. Die Keile müssen in den Nuten liegen, bevor ich sie fester anziehe.

Hier ist eine kurze Liste für die Gehäusemontage:

• Gehäusefedern in den Nuten

• Dichtung steht nicht hervor oder ist eingeklemmt

• Gehäuseteile aufgereiht und flach

• Einschrauben und handfest anziehen

Profi-Tipp: Ich drehe das Gehäuse ein wenig, bevor ich es ganz festziehe. Dadurch setzt sich die Dichtung besser ab und sorgt für eine gleichmäßige Abdichtung.

Durch diese Schritte schaffe ich eine starke, leckagefreie Verbindung. Ich muss die Rohre nicht schweißen oder mit Gewinde versehen. Dieser Weg ist schnell und erfordert keine Spezialwerkzeuge. Aus diesem Grund verwenden viele Menschen für ihre Projekte genutete Rohrverbindungen.

Anziehen der Schrauben

Wenn ich zum Schritt des Anziehens der Schrauben komme, weiß ich, dass hier die Stärke und Zuverlässigkeit von genuteten Rohrverbindungsstücken wirklich zusammenkommen. Ich verwende immer einen Drehmomentschlüssel, um sicherzustellen, dass jede Schraube gleichmäßig angezogen wird. Ungleichmäßiges Anziehen kann zu Undichtigkeiten führen oder die Verbindung beschädigen. Ich überstürze diesen Teil nie.

Ich folge diesen Schritten zum Anziehen der Schrauben:

1. Ich stecke die Schrauben durch die Gehäuselöcher.

2. Ich ziehe die Muttern handfest an, um das Gehäuse an Ort und Stelle zu halten.

3. Ich ziehe jede Mutter mit einem Drehmomentschlüssel fest und wechsle nach jeder Umdrehung die Seite. Dadurch bleibt der Druck ausgeglichen.

4. Ich achte darauf, dass sich die Gehäusepolster treffen. Wenn sich die Polster berühren, weiß ich, dass die Verbindung sicher ist.

5. Ich überprüfe, ob die Dichtung außerhalb des Gehäuses nicht sichtbar ist. Wenn ich Gummi sehe, halte ich an und passe mich an.

Tipp: Ich vermeide immer ein zu festes Anziehen. Ein zu hohes Drehmoment kann das Gehäuse oder die Schrauben beschädigen und zum Versagen der Verbindung führen.

Ich verlasse mich auf empfohlene Drehmomentwerte für verschiedene Schraubengrößen. Durch die Verwendung des richtigen Drehmoments bleibt die Verbindung sicher und leckagefrei. Hier ist eine Tabelle, die ich als Referenz verwende:

Ich überprüfe immer den Außendurchmesser des Rohrs, bevor ich es festziehe. Wenn das Rohr zu klein ist, kann die Verbindung undicht werden. Ich achte darauf, dass an der Nutverbindung keine Lücken entstehen. Ich suche nach Pad-zu-Pad-Kontakt am Gehäuse. Diese Sichtprüfung zeigt mir, dass die Verbindung ordnungsgemäß zusammengebaut ist.

Hier sind meine Best Practices für das Anziehen von Schrauben mit genuteten Rohrverbindungsstücken:

• Ziehen Sie die Schrauben gleichmäßig an und wechseln Sie nach jeder Umdrehung die Seite.

• Verwenden Sie für die Genauigkeit einen Drehmomentschlüssel.

• Hören Sie mit dem Anziehen auf, wenn die Gehäusepolster aufeinander treffen.

• Stellen Sie sicher, dass außerhalb des Gehäuses keine Dichtung sichtbar ist.

• Bestätigen Sie, dass der Rohrdurchmesser den Standards entspricht.

Wenn ich diese Schritte befolge, weiß ich, dass die gerillten Rohrverbindungsstücke unter Druck stark halten. Durch das richtige Anziehen der Schrauben bleibt das System sicher und leckagefrei. Ich vertraue dieser Methode bei jeder Installation.

Leistung und Vorteile

Geschwindigkeit und Effizienz

Wenn ich es benutze Mit genuteten Rohrformstücken geht die Arbeit viel schneller. Ich muss keine Schraubenlöcher ausrichten oder stundenlang schweißen. Ich nute einfach die Rohrenden, lege die Dichtung auf, füge das Gehäuse hinzu und ziehe ein paar Schrauben fest. Dies spart mir viel Zeit, insbesondere bei großen Aufträgen.

Hier ist eine Tabelle, die zeigt, wie lange jede Methode dauert:

Bei gerillten Kupplungen werden weniger Schrauben benötigt und es ist keine perfekte Ausrichtung erforderlich. Ich kann die Armaturen komplett umdrehen, was bei kleinen Räumen hilfreich ist. Größere Rohre sparen noch mehr Zeit. Oft erledige ich Arbeiten bis zu sechsmal schneller als mit Flanschverbindungen. Diese Geschwindigkeit bedeutet weniger Wartezeiten und geringere Arbeitskosten für jeden Auftrag.

Sicherheit und Zuverlässigkeit

Ich vertraue genuteten Rohrverbindungsstücken, weil sie strengen Sicherheitsvorschriften unterliegen. Wenn ich an Feuer- oder Wassersystemen arbeite, achte ich auf spezielle Zertifizierungen. Diese zeigen, dass die Beschläge sicher und stark sind. Hier sind einige wichtige Zertifizierungen, die ich überprüfe:

• UL-Zertifizierung: Zeigt, dass die Armaturen für den Brandschutz sicher sind.

• FM-Zulassung: Beweist, dass die Armaturen in Brandschutzsystemen gut funktionieren.

• ISO-Zertifizierung: Bedeutet, dass die Armaturen den weltweiten Qualitätsnormen entsprechen.

• ASTM-Standards: Legen Sie die Regeln für Material und Größe fest.

• EN-Normen: Stellen Sie sicher, dass die Armaturen den europäischen Sicherheitsvorschriften entsprechen.

• NSF-Zertifizierung: Für Trinkwasserleitungen erforderlich.

• CE-Kennzeichnung: Zeigt an, dass die Armaturen den EU-Gesundheits- und Sicherheitsvorschriften entsprechen.

UL- und FM-Zertifizierungen bedeuten, dass die Armaturen harte Tests auf Festigkeit und Dichtheit bestanden haben. Das gibt mir die Gewissheit, dass das System bei Bedarf funktioniert. Gerillte Rohrverbindungsstücke halten hohem Druck stand, oft bis zu 300 psi oder mehr. Das ist ideal für schwierige Aufgaben.

Wartung und Servicefreundlichkeit

Gerillte Rohrverschraubungen erleichtern die Rohrbefestigung erheblich. Wenn ich ein Rohr überprüfen oder wechseln muss, löse ich einfach die Schrauben und nehme das Gehäuse ab. Ich benötige keine Spezialwerkzeuge oder Genehmigungen für Heißarbeiten. Dieser schnelle Weg spart Zeit und hält das System am Laufen.

Hier sind die Gründe, warum ich genutete Rohrverbindungsstücke für Reparaturen mag:

• Ich kann Gelenke schnell öffnen und schließen.

• Ich muss die Schrauben nach dem Einsetzen nicht noch einmal festziehen.

• Die Dichtung bleibt an Ort und Stelle, sodass Undichtigkeiten selten sind.

• Ich kann die Beschläge wieder verwenden, wenn sie noch gut sind.

Wenn ich zukünftige Reparaturen plane, wähle ich immer genutete Rohrverbindungsstücke. Sie helfen mir, die Dinge am Laufen zu halten und Probleme einfach zu beheben.

Vibrations- und Lärmschutz

Wenn ich gerillte Rohrverbindungsstücke einbaue, sehe ich weniger Erschütterungen und Geräusche. Diese Beschläge tragen dazu bei, dass alles ruhig und stabil bleibt. Der Das Gehäuse aus Sphäroguss absorbiert Schall. Die Dichtung funktioniert wie ein weiches Polster. Es stoppt Vibrationen, bevor sie sich durch die Rohre bewegen. Das fällt mir am meisten bei HVAC-Systemen auf. Pumpen und Kältemaschinen können dazu führen, dass Rohre wackeln und laut werden.

Ich vertraue genuteten Rohrverbindungen, weil sie besser funktionieren als alte Vibrationswerkzeuge. Die NASA hat diese Armaturen auf Vibration und Schall getestet. Die Tests zeigten, dass gerillte Kupplungen Erschütterungen und Geräusche stärker reduzieren als Doppelkugel-Gummianschlüsse oder stahlgeflochtene Pumpenanschlüsse. Ich benötige keine zusätzlichen Teile, um Geräusche zu stoppen. Die Beschläge erledigen das von selbst.

Hier sind die wichtigsten Möglichkeiten, wie genutete Rohrverbindungsstücke bei Vibrationen und Lärm helfen:

• Das Gehäuse aus Sphäroguss absorbiert Schallwellen.

• Die Dichtung drückt zusammen und wirkt wie ein weiches Polster.

• Das Verbindungsdesign verhindert, dass sich Vibrationen im Rohr nach unten bewegen.

• Für die Schwingungsdämpfung ist keine besondere Sorgfalt erforderlich.

Ich verwende gerillte Rohrverschraubungen dort, wo es auf Ruhe ankommt. Krankenhäuser, Schulen und Büros bekommen weniger Lärm. Man beklagt sich weniger über klappernde Rohre oder laute Pumpen. Die Beschläge tragen dazu bei, dass das System gut funktioniert.

Lassen Sie mich Ihnen einen kurzen Vergleich zeigen:

Tipp: Ich rate den Leuten immer, bei neuen HLK-Aufgaben gerillte Rohrverbindungsstücke zu verwenden. Sie sparen Zeit, verringern den Lärm und kontrollieren das Schütteln.

Diese Beschläge erleichtern mir die Arbeit. Ich mache mir keine Gedanken über zusätzliche Pads oder Anschlüsse. Das System bleibt ruhig. Die Pfeifen halten länger. Wenn ich genutete Rohrverbindungsstücke auswähle, weiß ich, dass ich eine gute Vibrations- und Geräuschdämmung erhalte.

Anwendungen von gerillten Rohrverbindungsstücken

gerillte Rohrverbindungsstücke meine erste Wahl. Für viele Arbeiten sind Ich verwende sie in vielen Branchen und Gebäudesystemen. Sie eignen sich gut für neue Projekte und Upgrades. Ihre Flexibilität macht sie zu einer klugen Wahl.

Brandschutzsysteme

Bei Brandschutzarbeiten vertraue ich genuteten Rohrformstücken. Mit diesen Armaturen kann ich Sprinkler-Steigleitungen und Feuerlöschleitungen schnell einbauen. Ich muss keine Rohre schweißen oder einfädeln. Das bedeutet, dass ich schneller fertig bin und die Genehmigungen für Heißarbeiten überspringe. Der dichte Verschluss und die hohe Druckstufe geben mir ein sicheres Gefühl. Ich weiß, dass das System in Notfällen funktionieren wird. Ich verwende gerillte Kupplungen über Pumpenansaugstutzen und dort, wo Rohre Gebäudeabschnitte kreuzen. Sie kommen gut mit Vibrationen und Temperaturschwankungen zurecht. Dies ist gut für Orte mit Erdbeben oder viel Bewegung.

Tipp: Ich achte immer auf UL- und FM-Zertifizierungen, bevor ich gerillte Fittings bei Feuerwehreinsätzen verwende. Diese zeigen, dass die Beschläge den Sicherheitsvorschriften entsprechen.

HVAC und Sanitär

Ich wähle genutete Rohrverbindungsstücke für HLK- und Sanitärarbeiten. Sie sparen Zeit und sind einfach zu bedienen. Ich brauche kein Schweißen, Bördeln oder Gewindeschneiden. Dies senkt die Arbeitskosten und beschleunigt die Arbeit. Die Nut schützt die Rohre vor Beschädigungen. Durch die Fittings können sich Rohre ausdehnen, schrumpfen und wackeln. Dies hilft, Undichtigkeiten und Stress zu vermeiden. Ich verwende gerillte Fittings in kleinen Räumen oder dort, wo Rohre häufig befestigt werden müssen. Für Reparaturen oder Änderungen kann ich Gelenke auseinandernehmen und wieder zusammenbauen.

Hier sind die Hauptvorteile, die ich bei HVAC und Sanitär sehe:

• Schnelle Installation und spätere einfache Änderungen

• Bewältigt Bewegungen und Vibrationen gut

• Geringere Kosten für Arbeit und Werkzeug

• Einfaches Korrigieren und Ändern von Layouts

• Geringe Ausfallzeiten bei Reparaturen

Industrielle und kommerzielle Nutzung

Ich verwende genutete Rohrverbindungsstücke in Fabriken, Krankenhäusern, Schulen und Büros. Sie sind zuverlässig und schnell zu installieren. Ich wähle gerillte Fittings für Sprinkler-Steigleitungen, Luft- und Wasserleitungen sowie Rohre, die wackeln oder Erdbeben ausgesetzt sind. Sie arbeiten mit Stahl-, PVC-, Kupfer- und duktilen Gussrohren. Dadurch eignen sie sich für viele Projekte. Ich wähle Armaturen basierend auf Wärme, Druck und dem, was im Inneren fließt.

Hier ist eine Tabelle, die zeigt, wie gerillte Fittings für unterschiedliche Anforderungen geeignet sind:

Ich sehe genutete Rohrverbindungsstücke dort, wo es auf schnelle Lösungen ankommt. Ihr Design ermöglicht es mir, schnell zu den Rohren zu gelangen und das Layout einfach zu ändern. Dies hilft an belebten Orten.

Hinweis: Ich passe das Fittingmaterial immer an das Rohrmaterial an. Ich befolge Regeln wie AWWA und ASTM, um die Sicherheit zu gewährleisten.

Auswahl und Fehlerbehebung

Auswahl des Dichtungsmaterials

Wenn ich Wenn ich eine Dichtung auswähle , denke ich darüber nach, was das System benötigt. Die Dichtung stoppt Undichtigkeiten in der Verbindung. Ich überprüfe die Flüssigkeit, die Temperatur und den Druck. Für Wasser- und Brandschutzarbeiten verwende ich EPDM-Dichtungen. EPDM verträgt Hitze und Chemikalien. Wenn das System Öl oder Kraftstoff enthält, verwende ich Nitrildichtungen. Nitril funktioniert gut mit Ölen und Kraftstoffen. Für sehr heiße oder spezielle Chemikalien wähle ich Fluorelastomer-Dichtungen.

Tipp: Ich überprüfe immer die Flüssigkeit und die Temperatur, bevor ich eine Dichtung auswähle. Die falsche Dichtung kann auslaufen oder brechen.

Ich untersuche die Dichtung auf Risse oder Blasen, bevor ich sie verwende. Ich stelle sicher, dass die Dichtung zum Rohr und zur Aufgabe passt. Wenn ich mir nicht sicher bin, bitte ich den Lieferanten um Hilfe. Durch die Wahl der richtigen Dichtung bleibt das System sicher und leckagefrei.

Kupplungsauswahl

Bei genuteten Rohrverbindungen ist die Wahl der richtigen Kupplung wichtig. Ich überprüfe den Druck, die Bewegung und die Art der Arbeit. Starre Kupplungen halten Rohre ruhig. Flexible Kupplungen sorgen dafür, dass sich Rohre bewegen und Erschütterungen absorbieren können. Reduzierkupplungen verbinden Rohre unterschiedlicher Größe.

Wenn ich Wenn ich eine Kupplung auswähle , folge ich diesen Schritten. Ich prüfe, ob die Kupplung zum Rohrmaterial passt. Dadurch wird Rost verhindert. Ich stelle sicher, dass der Druck hoch genug ist. Ich prüfe, ob die Kupplung der Hitze standhält. Ich wähle den Typ basierend darauf aus, wie sich die Rohre bewegen müssen.

Hinweis: Wenn ich an Brandschutzsystemen arbeite, prüfe ich immer die Brandschutznormen.

Ich suche nach UL- oder FM-Sicherheitszeichen. Ich passe die Kupplung an das Rohr und die Arbeitsanforderungen an. Dies hilft mir, Probleme zu vermeiden und sorgt dafür, dass das System einwandfrei funktioniert.

Häufige Installationsprobleme

Ich sehe einige Fehler, wenn Leute gerillte Rohrverbindungsstücke installieren. Diese Fehler können zu Undichtigkeiten oder schwachen Verbindungen führen. Ich suche immer nach diesen Problemen und wende gute Methoden an, um sie zu beheben.

Hier sind die häufigsten Probleme und wie ich sie behebe. Wenn das Rohrende nicht gerade ist oder raue Stellen aufweist, dichtet die Dichtung nicht ab. Ich verwende einen Rohrschneider und glätte die Enden mit Schleifpapier. Wenn das Rohr nicht gut gehalten wird, kann es sich bewegen und undicht werden. Ich verwende die richtige Anzahl an Kleiderbügeln. Zerknitterte oder gebrochene Dichtungen verursachen Undichtigkeiten. Ich überprüfe die Dichtung, ziehe die Schrauben abwechselnd fest und wechsle defekte Dichtungen. Zu tiefe oder zu flache Rillen dichten nicht gut ab. Ich beobachte die Rollgeschwindigkeit und -tiefe der Rillen. Wenn die Dichtung nicht zentriert ist, kann es zu Undichtigkeiten kommen. Ich habe die Dichtung zwischen die Nuten gelegt. Die Verwendung der falschen Dichtungsgröße oder des falschen Dichtungstyps führt zu einer schlechten Passform. Ich überprüfe, ob die Dichtung zum Rohr und zur Aufgabe passt. Wenn die Schrauben zu fest oder zu locker sitzen, wird die Dichtung beschädigt. Ich ziehe die Schrauben gleichmäßig über Kreuz mit einem Drehmomentschlüssel an. Schmutz oder Beschädigungen können zum Bruch der Verbindung führen. Ich reinige alle Teile mit Drahtbürsten und Tüchern.

Profi-Tipp: Ich überprüfe und reinige immer jedes Teil, bevor ich es zusammenbaue. Ich verwende eine Nutlehre, um die Nutgröße zu überprüfen.

Wenn ich diese Schritte befolge, kann ich Lecks verhindern und dafür sorgen, dass die genuteten Rohrverbindungsstücke einwandfrei funktionieren. Ich vertraue darauf, dass diese Methoden jedes Mal starke und sichere Verbindungen herstellen.

Qualitätssicherung

Bei der Arbeit mit genuteten Rohrformstücken steht für mich immer die Qualitätssicherung im Vordergrund. Ich möchte, dass jede Verbindung sicher, stark und leckagefrei ist. Ich folge einem strengen Prozess, um jedes Teil und jeden Schritt zu überprüfen. Dies hilft mir, Probleme zu vermeiden und sorgt dafür, dass das System einwandfrei funktioniert.

Ich beginne mit der Inspektion aller Materialien. Ich schaue mir die Rohre, Dichtungen und Kupplungen an, bevor ich sie verwende. Ich überprüfe, ob Risse, Dellen oder Rost vorhanden sind. Wenn ich einen Schaden sehe, tausche ich das Teil aus. Ich weiß, dass die Verwendung guter Materialien der erste Schritt zu einem zuverlässigen System ist.

Ich messe die Nut an jedem Rohrende. Zur Kontrolle der Breite und Tiefe verwende ich eine Nutlehre. Die Nut muss den Herstellernormen entsprechen. Wenn die Nut zu tief oder zu flach ist, passt die Kupplung nicht richtig. Ich achte immer darauf, dass die Nut sauber und gratfrei ist.

Ich überprüfe die Dichtung auf das richtige Material und die richtige Größe. Ich wähle EPDM für Wasser- und Feuerlöschsysteme. Ich verwende Nitril für Öl oder Kraftstoff. Ich suche nach Rissen oder Blasen in der Dichtung. Ich verwende eine kleine Menge zugelassenes Schmiermittel, um das Gleiten der Dichtung zu erleichtern. Ich verwende niemals Schmiermittel auf Erdölbasis mit EPDM-Dichtungen.

Ich baue das Gehäuse zusammen und stelle sicher, dass die Schlüssel in die Nuten passen. Ich richte die Gehäuseteile aus und ziehe die Schrauben handfest an. Zum Festziehen verwende ich einen Drehmomentschlüssel. Ich wechsle die Seiten, um den Druck gleichmäßig zu halten. Ich achte auf Pad-zu-Pad-Kontakt am Gehäuse. Das sagt mir, dass die Verbindung sicher ist.

Nach der Montage führe ich eine Sichtprüfung durch. Ich suche nach Lücken, Fehlausrichtungen oder eingeklemmten Dichtungen. Ich überprüfe, dass außerhalb des Gehäuses keine Dichtung sichtbar ist. Wenn ich Probleme sehe, zerlege ich das Gelenk und repariere es.

Hier ist meine Checkliste zur Qualitätssicherung:

• Überprüfen Sie alle Materialien auf Beschädigungen

• Nutbreite und -tiefe messen

• Bestätigen Sie Material und Größe der Dichtung

• Dichtung mit zugelassenem Produkt schmieren

• Gehäuse ausrichten und Keile in die Nuten einrasten lassen

• Schrauben mit Drehmomentschlüssel gleichmäßig anziehen

• Überprüfen Sie den Pad-zu-Pad-Kontakt

• Führen Sie eine Sichtprüfung auf Lecks oder Fehlausrichtung durch

Tipp: Ich führe immer ein Protokoll über meine Inspektionen. Dies hilft mir, die Qualität zu verfolgen und Probleme schnell zu finden.

Ich verwende Drucktests für kritische Systeme. Ich fülle die Rohre mit Wasser und überprüfe sie auf Undichtigkeiten. Wenn die Verbindung hält, weiß ich, dass die genuteten Rohrverbindungen richtig montiert sind.

Hier ist eine Tabelle mit gängigen Qualitätsprüfungen und ihrem Zweck:

Ich vertraue darauf, dass dieser Prozess genutete Rohrverbindungsstücke sicher und zuverlässig hält. Qualitätssicherung ist nicht nur ein Schritt. So stelle ich sicher, dass jedes System wie geplant funktioniert.

Wenn ich genutete Rohrverbindungsstücke verwende, geht die Arbeit schneller. Die Arbeit ist sicherer und die Gelenke sind stark. Ich wähle für jeden Auftrag immer die richtige Dichtung und Kupplung aus. Ich überprüfe jede Nut und ziehe die Schrauben vorsichtig fest. Wenn Sie diese Schritte ausführen, verhindern Sie, dass das System undicht wird, und sorgen für eine lange Lebensdauer. Ich empfehle anderen, die Rillentechnologie zu verwenden, wenn sie sichere und langlebige Rohre wünschen.

FAQ

Was sind genutete Rohrverbindungsstücke?

Gerillte Rohrverbindungsstücke verbinden Rohre mithilfe einer Nut, einer Dichtung und eines Gehäuses. Ich verwende sie für schnelle, flammenfreie Verbindungen. Diese Armaturen eignen sich gut für Brandschutz-, HVAC- und Sanitärsysteme.

Woher weiß ich, ob meine genutete Rohrverschraubung richtig installiert ist?

Ich überprüfe den Pad-zu-Pad-Kontakt am Gehäuse. Ich stelle sicher, dass die Dichtung nicht sichtbar ist. Ich verwende eine Rillenlehre, um die Rillengröße zu überprüfen. Ich ziehe die Schrauben immer gleichmäßig an.

Können genutete Rohrverbindungsstücke hohem Druck standhalten?

Ja, ich vertraue genuteten Rohrverbindungsstücken für Hochdruckarbeiten. Viele Armaturen sind UL- und FM-zertifiziert. Sie verarbeiten oft bis zu 300 psi. Ich überprüfe vor der Installation immer die Produktbewertung.

Welches Dichtungsmaterial soll ich verwenden?

Ich wähle EPDM für Wasser- und Feuerlöschsysteme. Ich verwende Nitril für Öl oder Kraftstoff. Bei den Chemikalien wähle ich Fluorelastomer. Ich passe die Dichtung immer an die Flüssigkeit und die Temperatur an.

Sind genutete Rohrverbindungsstücke leicht zu warten?

Ja, ich finde, dass genutete Rohrverbindungsstücke einfach zu warten sind. Zur Reparatur löse ich Schrauben und entferne das Gehäuse. Ich benötige keine Spezialwerkzeuge oder Genehmigungen für Heißarbeiten. Das spart Zeit und Aufwand.

Was ist der Unterschied zwischen starren und flexiblen Nutkupplungen?

Starre Kupplungen halten Rohre fest. Flexible Kupplungen ermöglichen die Bewegung von Rohren und absorbieren Vibrationen. Ich wähle starr zum Ausrichten und flexibel zum Ausdehnen oder Schütteln.

Tipp: Ich überprüfe immer die Systemanforderungen, bevor ich einen Kupplungstyp auswähle.

Kann ich genutete Rohrformstücke mit unterschiedlichen Rohrmaterialien verwenden?

Ich verwende gerillte Rohrverbindungsstücke für Stahl-, Sphäroguss-, Kupfer- und PVC-Rohre. Für beste Ergebnisse passe ich das Verbindungsmaterial immer an das Rohr an.

Was sind häufige Fehler beim Einbau von genuteten Rohrverbindungsstücken?

Ich sehe Undichtigkeiten durch ungleichmäßiges Anziehen der Schrauben, falsche Dichtungsauswahl oder schlechte Nutgröße. Ich inspiziere Teile immer, verwende eine Nutlehre und ziehe die Schrauben gleichmäßig an.

• Nutgröße prüfen

• Verwenden Sie die richtige Dichtung

• Schrauben gleichmäßig anziehen
