Visão geral
As válvulas gaveta são amplamente utilizadas como válvulas de corte em proteção contra incêndio, abastecimento de água, HVAC, sistemas de abastecimento de água municipais e sistemas de tubulação industrial. Eles são projetados para abrir ou fechar totalmente o fluxo da tubulação, proporcionando isolamento confiável e baixa resistência ao fluxo quando a válvula está na posição totalmente aberta.
As válvulas gaveta MaitoLead estão disponíveis em diferentes designs, incluindo válvulas gaveta NRS, válvulas gaveta OS&Y, válvulas gaveta com sede resiliente, válvulas gaveta flangeadas, válvulas gaveta ranhuradas e válvulas gaveta pós-indicador. Eles podem ser fornecidos de acordo com padrões internacionais como EN1171, EN1092-2, ISO 7005-2, AWWA C515, AWWA C509, ASME B16.42, AWWA C606 e EN12266.
Com corpo de ferro dúctil, cunha EPDM resiliente, opções de haste de aço inoxidável ou bronze e revestimento epóxi de alta qualidade, nossas válvulas gaveta são adequadas para operação confiável em sistemas de tubulações exigentes. Opções aprovadas pela FM e listadas pela UL estão disponíveis para aplicações de proteção contra incêndio.
1, válvula gaveta NRS
NRS significa haste não ascendente. A haste não se move para cima quando a válvula é aberta ou fechada, tornando-a adequada para instalações com espaço vertical limitado, como tubulações subterrâneas, câmaras de válvulas, salas de bombas e sistemas de tubulação compactos.
Os tipos comuns incluem:
Válvula de porta NRS flangeada
Válvula de porta NRS ranhurada
Válvula de porta NRS assentada resiliente
Válvula de gaveta NRS pós-indicador
2. Válvula gaveta OS&Y
OS&Y significa parafuso externo e garfo. A haste sobe quando a válvula é aberta, permitindo aos usuários identificar visualmente se a válvula está aberta ou fechada. As válvulas gaveta OS&Y são comumente usadas em sistemas de proteção contra incêndio onde o monitoramento da posição da válvula é importante.
Os tipos comuns incluem:
Válvula de gaveta OS&Y flangeada
Válvula de gaveta OS&Y ranhurada
Válvula de gaveta OS&Y de sede resiliente
Proteção contra incêndio Válvula de gaveta OS&Y
3. Válvula de gaveta de sede resiliente
As válvulas gaveta com sede resiliente usam uma cunha coberta com EPDM para fornecer desempenho de vedação hermético. Em comparação com as válvulas gaveta tradicionais com sede metálica, elas oferecem melhor vedação, menor torque operacional e maior resistência à corrosão.
Descrição do produto

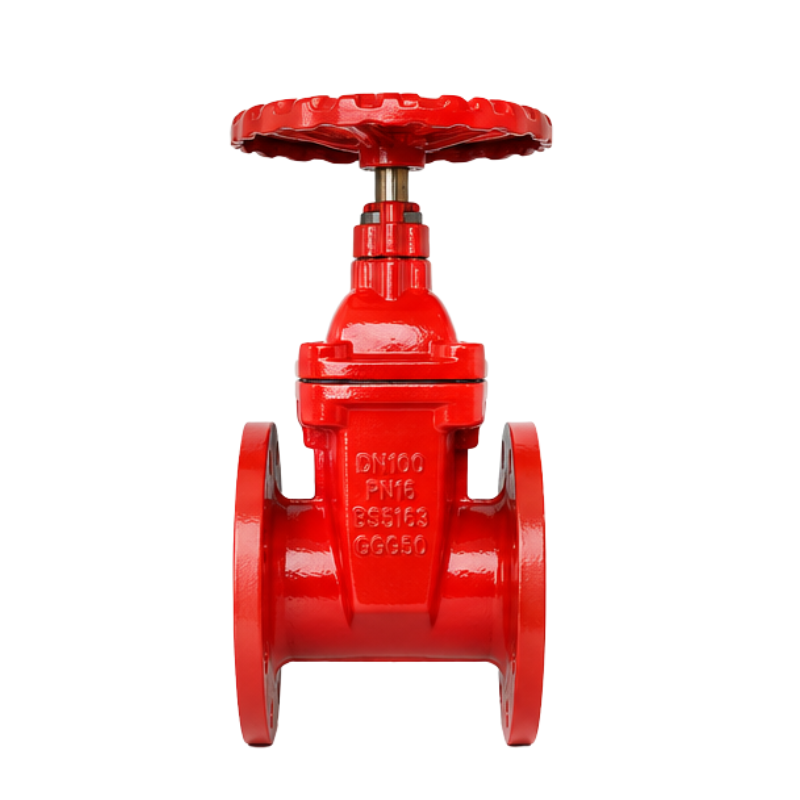

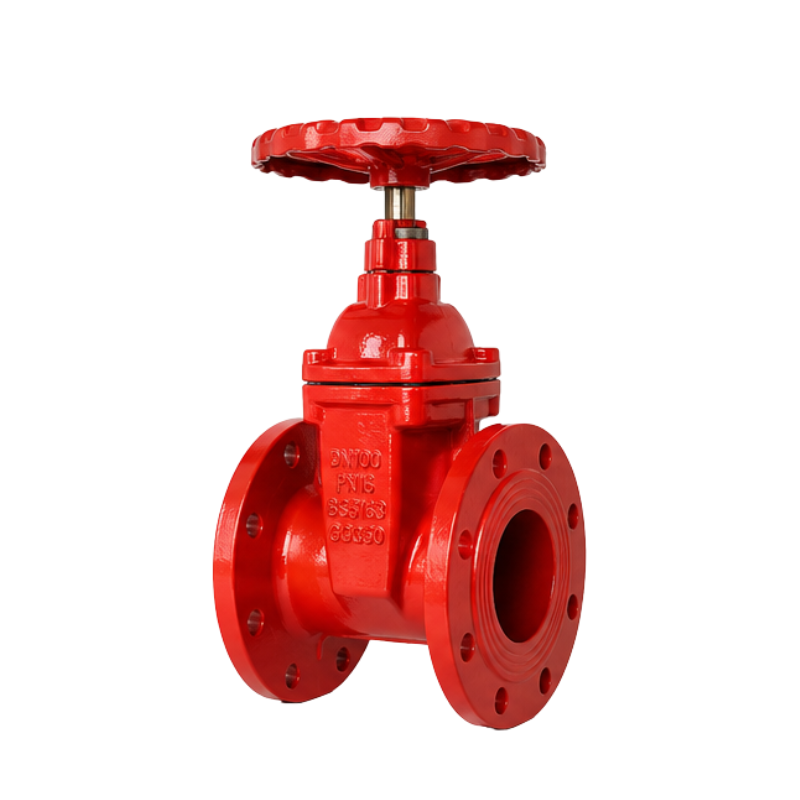

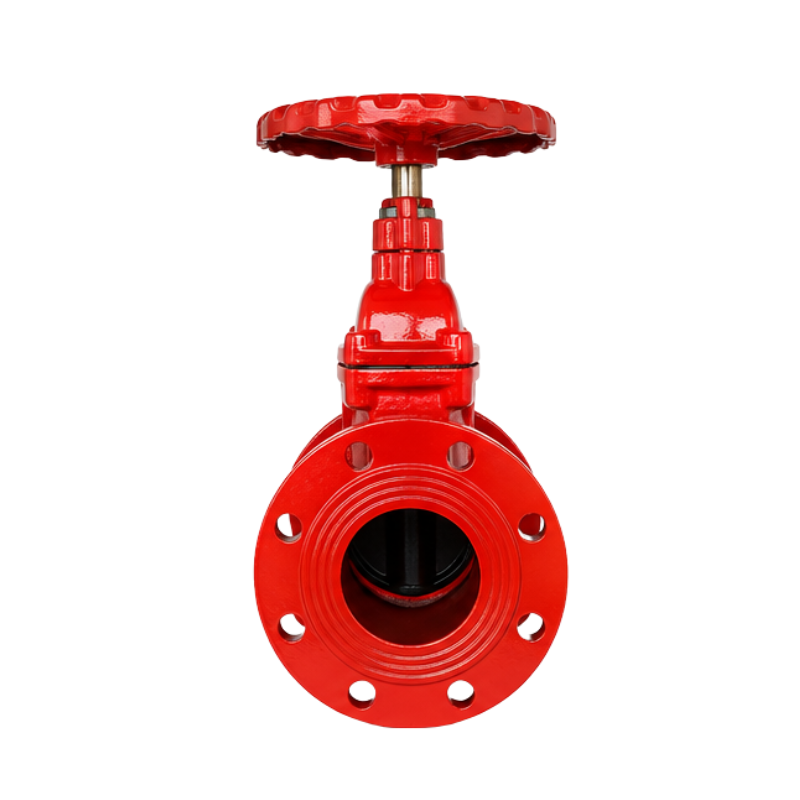

A válvula gaveta NRS de sede resiliente apresenta uma estrutura simples, baixo torque operacional, desempenho de vedação confiável e um suave
canal de fluxo direto.
Suas superfícies internas e externas são revestidas com pó epóxi de alta qualidade para excelente resistência à corrosão e longa vida útil. A válvula é adequada para sistemas de abastecimento de água, proteção contra incêndio, HVAC e tubulação industrial.
| Nome das peças |
Material |
| Corpo |
Ferro dúctil |
| Cunha |
Ferro dúctil+EPDM |
| Porca de haste |
Bronze |
| Tronco |
SS431 ou SS304,SS316,bronze |
| Boné |
Ferro dúctil |
| Junta do capô |
EPDM |
| Anel de vedação |
EPDM |
| Tampa superior |
Ferro dúctil |
| Disco deslizante |
Bronze |
| Parafuso |
Aço carbono com galvanização a quente |
| Anéis de vedação |
EPDM |
| Volante |
Ferro dúctil |
| ITEM |
Especificação |
| Nome do produto |
Válvula de gaveta NRS com sede resiliente flangeada |
| Modelo não. |
Z45X-03 |
| Tipo de válvula |
Válvula gaveta NRS / Válvula gaveta com haste não ascendente |
| Faixa de tamanho |
2' – 12' |
| Pressão de Trabalho |
175 PSI/300 PSI |
| Padrão de flange |
ASME B16.1 Classe 125 |
| Faixa de temperatura |
0°C – 80°C |
| Tipo de conexão |
Extremidade Flangeada |
| Aplicativo |
Proteção contra incêndio, abastecimento de água, HVAC, irrigação |
| Certificação |
Aprovado pela FM / Listado pela UL |

| DN |
Polegada |
Classe de Pressão |
DO |
OK |
eu |
H1 |
H |
Od |
| 50 |
2' |
Classe 150 |
152 |
120.7 |
178 |
256 |
332 |
22 |
| Classe300 |
165 |
127 |
178 |
256 |
338.5 |
22 |
| 65 |
2,5' |
Classe 150 |
178 |
139.7 |
190 |
256 |
345 |
22 |
| 65 |
2,5' |
Classe300 |
190 |
149.4 |
190 |
256 |
351 |
22 |
| 80 |
3' |
Classe 150 |
191 |
152.4 |
203 |
273.5 |
369 |
22 |
| 80 |
3' |
Classe300 |
210 |
168 |
203 |
273.5 |
378.5 |
22 |
| 100 |
4' |
Classe 150 |
229 |
190.5 |
229 |
323.5 |
438 |
24 |
| 100 |
4' |
Classe300 |
254 |
200 |
229 |
323.5 |
450.5 |
24 |
| 125 |
5' |
Classe 150 |
254 |
216 |
254 |
376 |
503 |
28 |
| 125 |
5' |
Classe300 |
280 |
235 |
254 |
376 |
516 |
28 |
| 150 |
6' |
Classe 150 |
279 |
241.3 |
267 |
423.5 |
563 |
28 |
| 150 |
6' |
Classe300 |
318 |
269.7 |
267 |
423.5 |
582.5 |
28 |
| 200 |
8' |
Classe 150 |
343 |
298.5 |
292 |
530.5 |
702 |
32 |
| 200 |
8' |
Classe300 |
381 |
330.2 |
292 |
530.5 |
721 |
32 |
| 250 |
10' |
Classe 150 |
406 |
362 |
330 |
645 |
848 |
36 |
| 250 |
10' |
Classe300 |
445 |
387.4 |
330 |
645 |
867.5 |
36 |
| 300 |
12' |
Classe 150 |
483 |
431.8 |
356 |
725.5 |
967 |
40 |
| 300 |
12' |
Classe300 |
520 |
450.9 |
356 |
725.5 |
985.5 |
40 |
