Válvulas: uma visão geral
Válvulas industriais são dispositivos mecânicos projetados para controlar, direcionar e regular o fluxo e a pressão de fluidos dentro de um sistema de tubulação. Eles funcionam abrindo, fechando ou obstruindo parcialmente passagens para gerenciar líquidos, gases e outros meios. Nosso portfólio abrangente inclui uma ampla variedade de tipos de válvulas para tubos projetadas para as aplicações mais exigentes, desde válvulas de cunha resilientes e válvulas borboleta de um quarto de volta até válvulas de retenção oscilantes confiáveis e válvulas especializadas de controle de proteção contra incêndio , como modelos de dilúvio e alarme. Em linha com a nossa missão de ajudar a construir um mundo mais seguro, cada válvula é projetada e rigorosamente testada para oferecer desempenho superior, garantindo que cada conexão seja segura, eficiente e construída para durar.
Principais funções das válvulas
A função principal de qualquer válvula industrial é gerenciar o fluido dentro de um sistema. Nossas válvulas são projetadas para executar essas funções críticas com precisão e confiabilidade incomparáveis.
> Serviço On/Off (Isolamento): Nossas válvulas de cunha resilientes fornecem fechamento positivo, usando uma cunha de ferro dúctil para interromper ou permitir completamente o fluxo, tornando-as ideais para isolar seções de uma tubulação.
> Regulação de fluxo (estrangulamento): Para aplicações que exigem modulação de fluxo, nossas válvulas borboleta utilizam um disco giratório para regular com precisão o volume do fluido, oferecendo uma solução de controle eficiente e compacta.
> Prevenção de refluxo: As válvulas de retenção oscilantes são essenciais para a proteção do sistema, evitando automaticamente a reversão do fluxo para proteger o equipamento e manter a integridade do sistema.
> Atuação e alarme do sistema: Em sistemas de segurança contra incêndio, válvulas especializadas executam funções automatizadas críticas. Nossas válvulas de retenção de alarme úmido atuam como um dispositivo inicializador de alarme de fluxo de água; quando um sprinkler funciona, a válvula se abre, permitindo o fluxo de água e ativando alarmes como gongo de motor hidráulico e pressostatos.
Aplicativos
Nossas válvulas são confiáveis em uma ampla variedade de indústrias e sistemas críticos, demonstrando desempenho comprovado onde é mais importante.
> Sistemas de proteção contra incêndio: Uma aplicação essencial, nossas válvulas são usadas como a espinha dorsal de sistemas de sprinklers de tubulação seca e úmida, em linhas de água de entrada de incêndio e em sistemas de proteção contra incêndio em edifícios altos e fábricas industriais.
> Sistemas hidráulicos e tratamento: certificadas como isentas de chumbo de acordo com os padrões NSF/ANSI 61 e NSF/ANSI 372, nossas válvulas são ideais para água potável, tubulações de abastecimento de água e sistemas de drenagem.
> Edifícios Industriais e Comerciais: Amplamente instalados em serviços essenciais de construção, incluindo fábricas, hotéis, shopping centers, hospitais e edifícios de escritórios.
> Sistemas Marítimos: Uma linha dedicada de válvulas e acessórios marítimos está disponível para necessidades marítimas especializadas.
Especificações Técnicas
Cada válvula de tubo que oferecemos é projetada e fabricada para atender ou exceder os mais rigorosos padrões internacionais, garantindo qualidade e conformidade para o seu projeto.
> Pressão de trabalho: Nossos projetos robustos de válvula são classificados para serviços exigentes, com pressões máximas de trabalho de até 350 PSI.
> Aprovações e certificações: estabelecemos autoridade e confiança com um portfólio abrangente de aprovações internacionais, incluindo FM, UL, cUL, VDS e CE.
> Padrões de design: Nossos produtos estão em conformidade com os principais padrões da indústria, incluindo AWWA C502, AWWA C515, ASME B16.10 e UL 262.
> Tipos de conexão: Para garantir a aplicação universal, oferecemos uma gama completa de conexões finais:
- Flangeado: ASME/ANSI B16.1 Classe 125 e BS EN 1092-2 PN16.
- Ranhurado: ANSI/AWWA C606.
> Faixa de tamanhos: Nosso portfólio de válvulas abrange uma ampla variedade de tamanhos, de 2' a 24' (DN50 a DN600), dependendo do modelo e tipo específico.
Como eles funcionam: uma olhada por dentro
Compreender o mecanismo interno de cada válvula de controle é fundamental para selecionar o produto certo para sua aplicação.
> Mecanismo de válvula gaveta: Uma cunha de ferro dúctil encapsulada em EPDM é movida perpendicularmente ao caminho do fluxo por uma haste rotativa. A cunha veda firmemente contra o corpo da válvula para interromper o fluxo.

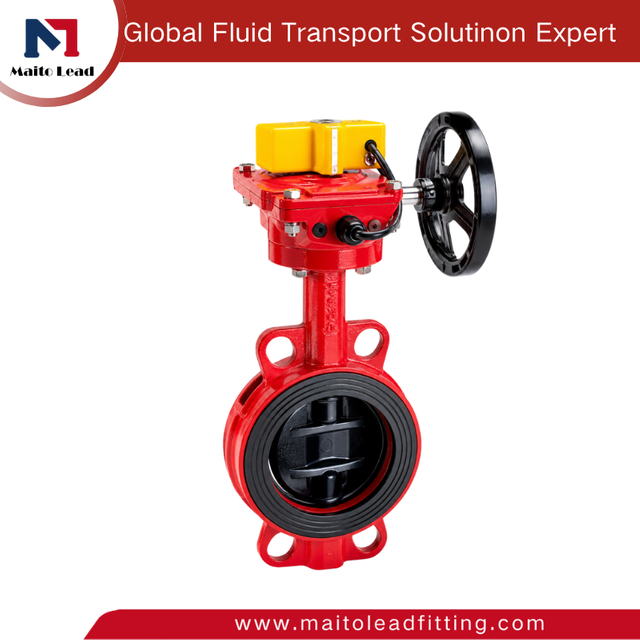

> Mecanismo de Válvula Borboleta: Um disco é montado em um eixo central dentro do tubo. Uma rotação de 90 graus da haste gira o disco de paralelo (aberto) para perpendicular (fechado) ao fluxo.
> Mecanismo de válvula de retenção de alarme úmido: Esta válvula atua como válvula de retenção e atuador de alarme. No estado pronto, um tampão e uma vedação de borracha evitam a entrada de água no sistema. Quando um sprinkler contra incêndio é aberto, o fluxo de água resultante levanta o tampão de sua sede. Isso desmonta a válvula, permitindo que a água flua para o sistema e simultaneamente direcionando uma pequena quantidade de água para a porta de alarme, que ativa o gongo do motor hidráulico e os pressostatos.
Principais componentes de uma válvula
A qualidade de uma válvula é determinada pela qualidade dos seus componentes. Utilizamos materiais premium em cada peça para garantir um serviço confiável e de longo prazo.
> Anatomia de uma válvula gaveta:
- Corpo e Castelo: Ferro Dúctil (ASTM A536).
- Cunha: Ferro Dúctil Encapsulado em EPDM.
- Haste: Aço Inoxidável 304.
- Volante: Ferro Dúctil, com design inviolável nos modelos OS&Y.
> Anatomia de uma válvula borboleta:
- Corpo: Ferro Dúctil.
- Disco: Ferro Dúctil Encapsulado em EPDM.
- Eixo/Haste: Aço Inoxidável 416.
- Operador: Caixa de câmbio com volante ou alavanca simples.
Métodos de operação de válvula
Oferecemos uma variedade de métodos de operação para atender a diferentes requisitos do sistema, desde o simples controle manual até a atuação totalmente automatizada.
> Operação manual: Inclui volantes multivoltas para controle preciso em válvulas gaveta OS&Y e alavancas rápidas de um quarto de volta para válvulas borboleta. As válvulas gaveta NRS estão disponíveis com porcas para operação com chaves T ou postes indicadores.
> Operação remota e automática: Nossas válvulas especiais de proteção contra incêndio são projetadas para resposta automatizada. As válvulas de dilúvio podem ser ativadas remotamente por sinais elétricos ou pneumáticos, enquanto as válvulas de retenção de alarme úmido operam automaticamente quando uma queda na pressão do sistema é detectada. Válvulas solenóides também estão disponíveis para controle eletrônico preciso.
Materiais Utilizados na Fabricação de Válvulas
A seleção de materiais premium é fundamental para o desempenho e longevidade das nossas válvulas.
> Construção do núcleo: O corpo, o castelo e as tampas são feitos principalmente de ferro dúctil de alta resistência (ASTM A536 grau 65-45-12) , proporcionando relações resistência-peso superiores.
> Componentes Internos: As hastes e eixos são fabricados em aço inoxidável (graus 304 e 416) para máxima durabilidade e resistência à corrosão. Componentes críticos, como porcas de haste e anéis de sede, costumam usar ligas de bronze como C95400 por sua resistência e propriedades de baixo atrito.
> Materiais de vedação: Usamos borracha EPDM de alta qualidade para anéis de vedação, juntas e encapsulamento de cunhas e discos de ferro dúctil, garantindo uma vedação estanque a bolhas.
> Revestimentos de proteção: Para garantir uma longa vida útil, especialmente em ambientes externos ou corrosivos, nossas válvulas são revestidas por dentro e por fora com um ligado por fusão revestimento epóxi .
