AWWA C606 การเลือกข้อต่อแบบร่องทำได้ง่าย

โดยระบุให้ถูกต้อง ข้อต่อแบบร่อง AWWA C606 เป็นข้อกำหนดเบื้องต้นทางวิศวกรรมที่สำคัญสำหรับการรับรองความสมบูรณ์ของของเหลวในระยะยาวในระบบประปาเทศบาล เครือข่ายป้องกันอัคคีภัย และระบบ HVAC อุตสาหกรรม การเลือกที่เหมาะสมจะกำหนดความน่าเชื่อถือในการปฏิบัติงานของระบบภายใต้แรงดันอุทกสถิตที่ยั่งยืน สภาวะไฟกระชากแบบไดนามิก (ค้อนน้ำ) และความเครียดทางกล คู่มือนี้จัดทำขึ้นโดยเฉพาะสำหรับวิศวกรฝ่ายจัดซื้อ ผู้รับเหมา EPC (วิศวกรรม การจัดซื้อ และการก่อสร้าง) ผู้จัดจำหน่ายโครงการ และช่างเทคนิคควบคุมของเหลว

ข้อต่อเชิงกลแบบร่องระดับโครงการต่างจากส่วนประกอบระบบประปาทั่วไป ต้องมีการประเมินที่เข้มงวดของมาตรฐานทางโลหะวิทยา พิกัดแรงดันเฉพาะ ความเข้ากันได้ของซีลยาง และเอกสารการปฏิบัติตามข้อกำหนดที่ครอบคลุม คู่มือผู้ซื้อทางเทคนิคนี้ให้รายละเอียดเกี่ยวกับพารามิเตอร์ที่สำคัญที่จำเป็นในการจัดหาข้อต่อเหล็กร่องแบบเหล็กดัด และสรุปขีดความสามารถของห่วงโซ่อุปทานของ Maitolead Pipeline Technology (Tianjin) Co., Ltd.

1. มาตรฐานทางโลหการ: ศาสตร์แห่งเหล็กดัด ASTM A536 65-45-12

รากฐานโครงสร้างของโครงข่ายท่อแบบมีร่องที่เชื่อถือได้คือวัสดุตัวเรือน สำหรับการใช้งานหนักในอุตสาหกรรม เทศบาล และน้ำดับเพลิง ตัวเรือนข้อต่อและอุปกรณ์เชิงกลจะต้องหล่อจาก เหล็กดัดที่เป็นไปตาม ASTM A536 เกรด 65-45-12 (เทียบเท่ากับ ISO 1083 JS/450-10 หรือมาตรฐานจีน QT450-12)

ข้อได้เปรียบทางวิศวกรรมของเหล็กดัดอยู่ที่โครงสร้างจุลภาค ด้วยการเติมสารทำให้เป็นก้อนกลม (เช่น แมกนีเซียม) ในระหว่างกระบวนการหล่อ กราไฟท์ภายในเหล็กจะเกิดเป็นก้อนทรงกลม แทนที่จะเป็นเกล็ดแหลมคมที่พบในเหล็กหล่อสีเทามาตรฐาน โครงสร้างเป็นก้อนกลมนี้ช่วยลดจุดรวมตัวของความเค้นภายในซึ่งโดยปกติแล้วจะทำให้เหล็กหล่อแตกหักภายใต้แรงกระแทก

โดยการระบุ ASTM A536 เกรด 65-45-12 วิศวกรรับประกันคุณสมบัติทางกลดังต่อไปนี้:

• ความต้านแรงดึง (ต่ำสุด 65,000 psi / 448 MPa): ช่วยให้มั่นใจได้ว่าตัวเรือนข้อต่อจะไม่แตกออกภายใต้สภาวะไฮโดรสแตติกที่มากเกินไป

• ความแข็งแรงของผลผลิต (ขั้นต่ำ 45,000 psi / 310 MPa): รับประกันว่าข้อต่อจะรักษารูปทรงของโครงสร้างและความเสถียรของมิติโดยไม่มีการเสียรูปถาวรจากพลาสติกเมื่ออยู่ภายใต้ความเค้นสูงสุดของท่อ

• การยืดตัว (ขั้นต่ำ 12%): ให้ความเหนียวและความเหนียวแตกหักเป็นพิเศษ ความยืดหยุ่นนี้มีความสำคัญอย่างยิ่งในการดูดซับคลื่นแผ่นดินไหวและแรงสั่นสะเทือนทางกลในท่อยืนป้องกันอัคคีภัยแบบแขวนและส่วนหัวของห้องปั๊ม

ที่ Maitolead ฐานการผลิตของเราใน Cangzhou ใช้สายการผลิตการขึ้นรูปแบบแนวตั้งอัตโนมัติขั้นสูงของ DISA เทคโนโลยีการหล่อแบบอัตโนมัตินี้รับประกันความสม่ำเสมอของความหนาของผนังหล่อ ขจัดความพรุนภายใน และรับประกันว่าข้อต่อภายในจะเชื่อมต่อกันในมิติกับร่องตัดหรือม้วน AWWA C606 โดยไม่มีความแปรปรวนเป็นศูนย์

2. ช่วงขนาดและพิกัดแรงดันอุทกสถิต

แรงกดดันในการทำงานของระบบและสภาวะไฟกระชากชั่วคราวจะกำหนดรูปแบบการเชื่อมต่อเฉพาะที่ต้องการ อุปกรณ์ร่องต้องได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงกับความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอก (OD) ของท่อและความต้องการไฮดรอลิกเฉพาะของการใช้งาน

มีจำหน่ายช่วงขนาดที่ครอบคลุม

Maitolead ผลิตกลุ่มผลิตภัณฑ์ข้อต่อแบบมีร่องครบวงจรตั้งแต่แนวกิ่งที่มีเส้นผ่านศูนย์กลางขนาดเล็กไปจนถึงท่อหลักขนาดใหญ่ในเขตเทศบาล การผลิตมาตรฐานของเราครอบคลุมขนาดตั้งแต่ DN15 (½″) ถึง DN600 (24″) พร้อมความสามารถสำหรับเส้นผ่านศูนย์กลางแบบกำหนดเองที่ใหญ่ขึ้นซึ่งจำเป็นสำหรับโครงการโครงสร้างพื้นฐานทางแพ่งขนาดใหญ่

ข้อมูลจำเพาะพิกัดแรงดัน

ความทนทานต่อแรงดันไม่สม่ำเสมอ โดยจะแตกต่างกันอย่างมากขึ้นอยู่กับกำหนดการของท่อ (ความหนาของผนัง) เส้นผ่านศูนย์กลางระบุ และการออกแบบข้อต่อเฉพาะ ทีมจัดซื้อจะต้องตรวจสอบสิ่งต่อไปนี้:

• ข้อต่อมาตรฐาน (สูงสุด 300 PSI / 20.6 บาร์): ออกแบบมาเพื่อการใช้งานเชิงพาณิชย์ส่วนใหญ่ รวมถึงสายแยกสปริงเกอร์ดับเพลิงแบบเปียก/แห้งแบบมาตรฐาน การจ่ายน้ำในเขตเทศบาล และระบบน้ำเย็น HVAC เชิงพาณิชย์แนวราบ

• ข้อต่อสำหรับงานหนัก / แรงดันสูง (สูงถึง 500 PSI / 34.5 บาร์): ออกแบบมาให้มีหน้าตัดของตัวเรือนที่หนาขึ้น แผ่นโบลต์เสริมแรง และโบลต์ตีนตะขาบสำหรับงานหนัก สิ่งเหล่านี้จำเป็นสำหรับท่อยืนในอาคารสูง โรงงานรีเวอร์สออสโมซิส (RO) ทางอุตสาหกรรม ระบบบำบัดน้ำเสียจากเหมือง และสถานีสูบน้ำแรงดันสูงในเขตเทศบาล

หมายเหตุด้านวิศวกรรม: โปรดดูเอกสารข้อมูลทางเทคนิคเฉพาะของ Maitolead เสมอสำหรับพิกัดแรงดันใช้งานที่แน่นอนโดยพิจารณาจากวัสดุท่อ (เช่น เหล็กกล้าคาร์บอนกำหนดการ 10 เทียบกับกำหนดการ 40) ที่ใช้ในโครงการของคุณ

3. การเลือกสารประกอบปะเก็นและความเข้ากันได้ของของไหล

ปะเก็นยางทำหน้าที่เป็นตัวกั้นหลักในการปิดผนึกอุทกสถิตในข้อต่อแบบร่อง การเลือกโพลีเมอร์ที่เข้ากันไม่ได้จะส่งผลให้เกิดการย่อยสลายทางเคมีอย่างรวดเร็ว สูญเสียความยืดหยุ่น และเกิดความเสียหายต่อข้อต่ออย่างรุนแรงในที่สุด Maitolead มีตัวเลือกปะเก็นเฉพาะที่ออกแบบมาสำหรับตัวกลางและโปรไฟล์ความร้อนที่แม่นยำ:

4. การเคลือบผิวขั้นสูงเพื่อความทนทานต่อสิ่งแวดล้อม

การรักษาพื้นผิวภายนอกของอุปกรณ์เหล็กดัดเป็นสิ่งสำคัญในการป้องกันการเกิดออกซิเดชันในชั้นบรรยากาศ การกัดกร่อนของกัลวานิกที่เกิดจากดิน และการย่อยสลายทางเคมี การระบุการเคลือบที่ใช้จากโรงงานอย่างถูกต้องจะช่วยเพิ่มอายุการใช้งานของข้อต่อท่อให้สูงสุดและลดค่าใช้จ่ายในการบำรุงรักษาให้เหลือน้อยที่สุด Maitolead มีตัวเลือกการเคลือบที่ครอบคลุม:

• สีแดง / การเคลือบอีพ็อกซี่มาตรฐาน: ข้อกำหนดเริ่มต้นสำหรับระบบป้องกันอัคคีภัย (เครือข่ายที่ได้รับการรับรอง UL/FM) ให้รหัสสีเพื่อความปลอดภัยในการมองเห็นสูงและทนทานต่อการกัดกร่อนระดับพื้นฐานสำหรับสภาพแวดล้อมภายในอาคารที่มีการควบคุมสภาพอากาศ

• ชุบสังกะสีแบบจุ่มร้อน: ให้การป้องกันแคโทดที่เหนือกว่า ชั้นโลหะผสมสังกะสีและเหล็กจะเกาะติดกันทางโลหะกับเหล็กดัด ให้การปกป้องตัวเองจากรอยขีดข่วน นี่คือตัวเลือกบังคับสำหรับท่อสัมผัสกลางแจ้ง ห้องปั๊มที่มีความชื้นสูง สภาพแวดล้อมชายฝั่ง และเครือข่ายชลประทานทางการเกษตรที่มีความชื้นอย่างต่อเนื่อง

• การเคลือบอีพ็อกซี่สีน้ำเงิน / สีขาว: ให้พื้นผิวที่ทนทานต่อสารเคมีสูง เคลือบด้วยไฟฟ้าสถิต และผ่านการอบด้วยความร้อน พื้นผิวเรียบต้านทานการเจริญเติบโตและการปรับขนาดของแบคทีเรีย ระบุไว้บ่อยครั้งสำหรับการประปา เครือข่ายน้ำดื่มของเทศบาล โรงบำบัดน้ำเสีย และห้องปั๊ม HVAC สถาปัตยกรรมเฉพาะที่ต้องใช้ระบบรหัสสี

5. ฉากการใช้งานที่สำคัญสำหรับระบบท่อร่อง

ความอเนกประสงค์ของข้อต่อแบบร่อง AWWA C606 ช่วยให้เป็นวิธีการเชื่อมหลักในภาคส่วนโครงสร้างพื้นฐานที่รองรับงานหนักหลายส่วน:

• การป้องกันอัคคีภัย (น้ำดับเพลิง): ระบบสปริงเกอร์แบบเปียก แห้ง แบบฉีดล่วงหน้า และแบบน้ำท่วมอาศัยข้อต่อที่แข็งและยืดหยุ่นที่ได้รับการรับรองจาก UL และ FM ของเรา ตัวทีแบบกลไก และอุปกรณ์ลดขนาดเพื่อการประกอบที่รวดเร็วและเชื่อถือได้

• น้ำและการประปาเทศบาล: เครือข่ายร่องที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ถูกนำมาใช้ในโรงบำบัดน้ำ (WTP) สิ่งอำนวยความสะดวกการแยกเกลือ และสายจ่ายของเหลวในเมือง เนื่องจากความสามารถในการรองรับการวางแนวท่อและการทรุดตัวของพื้นดิน

• HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ): ข้อต่อแบบยืดหยุ่นถูกใช้งานอย่างมีกลยุทธ์รอบๆ ส่วนหัวของเครื่องทำความเย็น หอทำความเย็น และการเชื่อมต่อหม้อไอน้ำเพื่อดูดซับวงจรการขยายตัว/การหดตัวเนื่องจากความร้อน และแยกเสียงรบกวนและการสั่นสะเทือนทางกล

• การชลประทานและการขุด: ข้อต่อทางกลชุบสังกะสีที่ทนทาน ซึ่งสามารถทนต่อภูมิประเทศที่เคลื่อนตัว แรงกระแทกจากไฮดรอลิก และสภาพแวดล้อมที่มีการเสียดสีที่รุนแรงในการทำงานทางการเกษตรและการสกัด

6. การจัดหาโครงการ Maitolead และความสามารถด้านห่วงโซ่อุปทาน

การจัดหาวัสดุสำหรับโครงการวิศวกรรมขนาดใหญ่ต้องการมากกว่าฮาร์ดแวร์คุณภาพสูง ต้องการการบูรณาการห่วงโซ่อุปทานที่เข้มงวด การตรวจสอบย้อนกลับคุณภาพโดยรวม และการตรวจสอบการปฏิบัติตามข้อกำหนดที่เข้มงวด ด้วยกำลังการผลิตวาล์ว 2 ล้านชุดต่อปีและข้อต่อสแตนเลส 800 ตัน Maitolead ให้การสนับสนุน B2B อย่างครอบคลุมสำหรับผู้รับเหมาและผู้จัดจำหน่าย EPC ทั่วโลก

เอกสารการปฏิบัติตามข้อกำหนดและคุณภาพที่ครอบคลุม (QA/QC)

เพื่อสนับสนุนการตรวจสอบไซต์ที่เข้มงวด การให้คำปรึกษาการอนุมัติของวิศวกร และการตรวจสอบตามกฎระเบียบ Maitolead ได้จัดเตรียมเอกสารการตรวจสอบย้อนกลับที่ครบถ้วนให้กับทุกชุดโครงการ:

• เอกสารข้อมูลทางเทคนิค: ให้พิกัดความเผื่อมิติ ข้อมูลจำเพาะแรงบิด และกราฟประสิทธิภาพไฮดรอลิกที่แน่นอน

• MTC (ใบรับรองการทดสอบวัสดุ): รายงานการทดสอบของโรงงานที่ตรวจสอบโลหะวิทยา ASTM A536 องค์ประกอบทางเคมี และคุณสมบัติทางกายภาพตามมาตรฐาน EN 10204 3.1

• รายงานการทดสอบอุทกสถิต: เอกสารหลักฐานการทดสอบแรงดันจากโรงงานเพื่อรับประกันประสิทธิภาพการรั่วเป็นศูนย์ภายใต้โหลดที่รุนแรง

• รายงานการเคลือบ: การตรวจสอบความหนาของอีพ็อกซี่/สังกะสีและผลการทดสอบการยึดเกาะ

• คำชี้แจงการปฏิบัติตามข้อกำหนด: เอกสารอย่างเป็นทางการที่ยืนยันความสอดคล้องกับมาตรฐาน AWWA C606, การอนุมัติ UL/FM และกรอบการจัดการคุณภาพ ISO 9001 ของเรา

โครงการบรรจุภัณฑ์ OEM และการสนับสนุนด้านลอจิสติกส์

เราปรับปรุงวงจรการจัดซื้อจัดจ้างจากพื้นที่โรงงานไปยังสถานที่ก่อสร้าง:

• การรวมแพ็คเกจโครงการ: เราจัดหารายการวัสดุ (BOM) ฉบับสมบูรณ์ ตั้งแต่ข้อต่อแบบร่องและอุปกรณ์หล่อ (ข้อศอก แท่นที กากบาท) ไปจนถึงแท่นทีเชิงกล อะแดปเตอร์หน้าแปลน และวาล์วดับเพลิง/น้ำในตัว เราลดความซับซ้อนในการจัดการผู้ขายโดยการจัดหาโซลูชันการควบคุมของเหลวแบบครบวงจร

• OEM และบรรจุภัณฑ์แบบกำหนดเอง: เรานำเสนอบรรจุภัณฑ์แบบกล่องที่จัดวางบนพาเลท ติดฉลากบาร์โค้ด และแบบปรับแต่งได้ เพื่อปรับปรุงการจัดการสินค้าคงคลังในสถานที่ ลดเวลาในการคัดแยก และสนับสนุนอัตลักษณ์ของแบรนด์ผู้จัดจำหน่าย

• การสนับสนุนตัวอย่างทางวิศวกรรม: มีการจัดส่งตัวอย่างโดยเฉพาะสำหรับการอนุมัติก่อนโครงการ การทดสอบแบบทำลายล้าง และการประเมินทางกายภาพโดยทีมควบคุมคุณภาพบุคคลที่สาม

7. ข้อควรพิจารณาในการออกแบบโครงสร้าง: ข้อต่อแบบแข็งและแบบยืดหยุ่น

การควบคุมดูแลทางวิศวกรรมบ่อยครั้งคือการใช้ข้อต่อแบบแข็งกับแบบยืดหยุ่นในทางที่ผิด การเลือกประเภทข้อต่อที่ถูกต้องมีความสำคัญต่อความสมบูรณ์ทางกลของการเดินท่อ

ข้อต่อแข็ง (เช่น XGQT01 / XGQT31)

ข้อต่อแบบแข็งมีการออกแบบลิ้นและร่องที่เชื่อมต่อกันหรือแผ่นมุมที่ยึดปลายท่อเข้าด้วยกันอย่างแน่นหนา ป้องกันทั้งการกระจัดเชิงเส้นและการโก่งเชิงมุม การใช้งาน: ใช้ในงานทางตรงยาว ท่อยืนแนวตั้ง และส่วนหัวของห้องปั๊ม โดยที่ท่อจะต้องคงที่ทั้งหมดและรองรับอย่างแม่นยำเหมือนระบบเชื่อมหรือหน้าแปลน

ข้อต่อแบบยืดหยุ่น (เช่น XGQT02 / XGQT32)

ข้อต่อแบบยืดหยุ่นได้รับการออกแบบให้มีร่องสลักที่กว้างกว่าเล็กน้อย ช่วยให้สามารถควบคุมการเคลื่อนที่เชิงเส้นและการโก่งตัวเชิงมุมที่ข้อต่อได้ การใช้งาน: ติดตั้งอย่างมีกลยุทธ์เพื่อรองรับการขยายตัวเนื่องจากความร้อน การเปลี่ยนแปลงของแผ่นดินไหว การทรุดตัวของโครงสร้าง และเพื่อแยกการสั่นสะเทือนออกจากอุปกรณ์ที่กำลังหมุน (ปั๊ม/เครื่องทำความเย็น) โดยไม่ส่งความเครียดไปยังผนังท่อ

คำถามที่พบบ่อยทางเทคนิคสำหรับการจัดซื้อจัดจ้างทางวิศวกรรม

1. ข้อต่อฟิตติ้งร่องเหล็กดัดของ Maitolead ได้รับการรับรองสำหรับระบบป้องกันอัคคีภัยที่มีความเสี่ยงสูงหรือไม่?

ใช่. กลุ่มผลิตภัณฑ์ข้อต่อร่องป้องกันอัคคีภัยหลักของเรา รวมถึงข้อต่อแข็ง ข้อต่อแบบยืดหยุ่น ทีกล และข้อศอก มี รายการ UL และการรับรอง FM การรับรองเหล่านี้รับประกันว่าผลิตภัณฑ์ผ่านการทดสอบการทำลายล้างอย่างเข้มงวดโดยบุคคลที่สาม และเป็นไปตามมาตรฐานการติดตั้ง NFPA 13 โดยสมบูรณ์

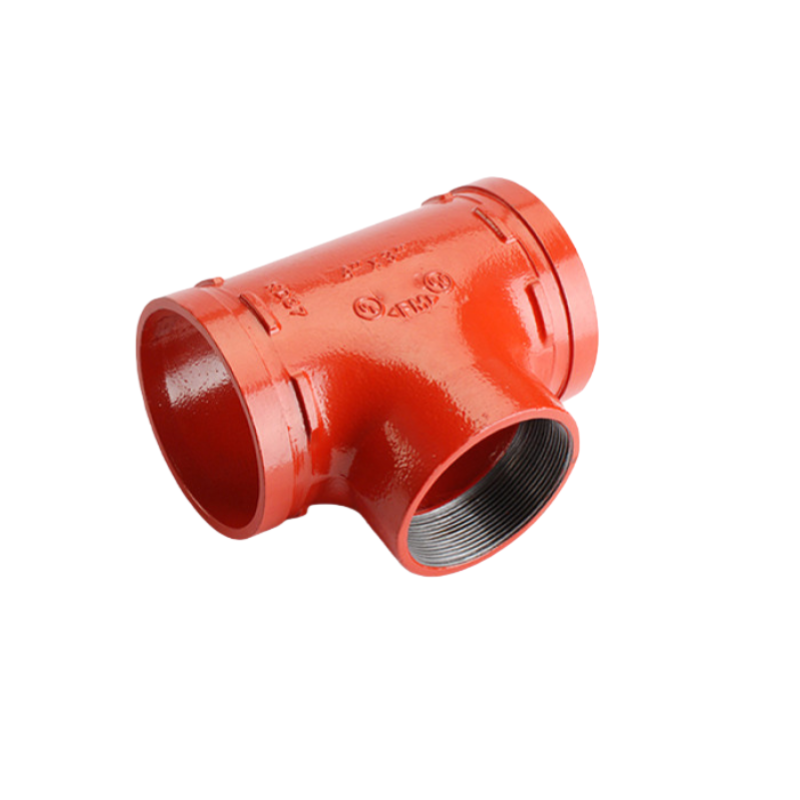

2. อะไรคือข้อจำกัดของแท่นทีเชิงกลเมื่อเปรียบเทียบกับแท่นทีลดร่องมาตรฐาน?

แท่นตั้งเครื่องกล (เช่น ซีรีส์ XGQT03) ช่วยให้สามารถสร้างกิ่งก้านได้อย่างรวดเร็วโดยการตัดรูที่แม่นยำในท่อหลักและขันน็อตยึดรอบๆ เส้นผ่านศูนย์กลาง สิ่งนี้ช่วยเพิ่มประสิทธิภาพแรงงานภาคสนามได้อย่างมาก โดยเฉพาะอย่างยิ่งในระหว่างการปรับปรุงเพิ่มเติม อย่างไรก็ตาม ขนาดกิ่งถูกจำกัดทางกลไกโดยความสมบูรณ์ของโครงสร้างของท่อหลัก (ช่องจ่ายกิ่งต้องเล็กกว่าเส้นหลัก) สำหรับลักษณะการไหลเต็มหรือการแตกแขนงขนาดเส้น จะต้องติดตั้งทีร่องหล่อแบบมาตรฐาน

3. ข้อกำหนดแรงบิดได้รับการตรวจสอบอย่างไรระหว่างการติดตั้งข้อต่อแบบร่อง

ข้อต่อแบบร่องต้องใช้ค่าแรงบิดเฉพาะ ขึ้นอยู่กับเส้นผ่านศูนย์กลางของสลักเกลียว (เช่น M10 ถึง M22) ต่างจากข้อต่อเกลียวที่ความแน่นเป็นเรื่องส่วนตัว ช่างเทคนิคการติดตั้งต้องใช้ประแจทอร์คที่ปรับเทียบแล้ว แรงบิดที่มากเกินไปอาจทำให้ตัวเรือนเหล็กดัดแตกหรือทำให้โบลต์หลุดได้ ในขณะที่แรงบิดที่ต่ำกว่าจะป้องกันไม่ให้ขอบปะเก็นสร้างซีลไฮโดรสแตติกหลัก วิศวกรควรดูเอกสารข้อมูลการติดตั้ง Maitolead โดยตรงเพื่อดูพารามิเตอร์ Nm/ft-lb ที่จำเป็นสำหรับขนาดข้อต่อแต่ละขนาด

4. ปะเก็น EPDM สามารถใช้ในระบบอัดอากาศได้หรือไม่?

ปะเก็น EPDM สามารถใช้ได้หากระบบอัดอากาศปราศจากน้ำมัน 100% เท่านั้น หากระบบอาศัยเครื่องอัดอากาศแบบหล่อลื่น ไอระเหยของน้ำมันสังเคราะห์หรือน้ำมันแร่จะเคลื่อนที่ผ่านท่อ การพาหะของน้ำมันนี้จะทำให้โพลีเมอร์ EPDM เสื่อมสภาพทางเคมี ทำให้เกิดการบวมและรั่วในที่สุด สำหรับระบบใดๆ ที่ต้องสัมผัสกับไฮโดรคาร์บอนหรือน้ำมัน จะต้องระบุปะเก็น NBR (ไนไตรล์) ในระหว่างการจัดซื้อ

5. Maitolead ให้การตรวจสอบย้อนกลับวัสดุอย่างครบถ้วนสำหรับการประมูลของเทศบาลหรือไม่?

อย่างแน่นอน. เราเข้าใจดีว่าโครงการประปาของรัฐบาลและเทศบาลขนาดใหญ่จำเป็นต้องมีเอกสารที่เข้มงวด เราจัดเตรียม MTC (ใบรับรองการทดสอบวัสดุ) ที่สมบูรณ์ตามมาตรฐาน EN 10204 3.1 รายงานการทดสอบอุทกสถิต และคำชี้แจงการปฏิบัติตามมาตรฐาน ISO 9001 เพื่อให้เป็นไปตามข้อกำหนดการประมูลและการส่งมอบที่เข้มงวดที่สุด
