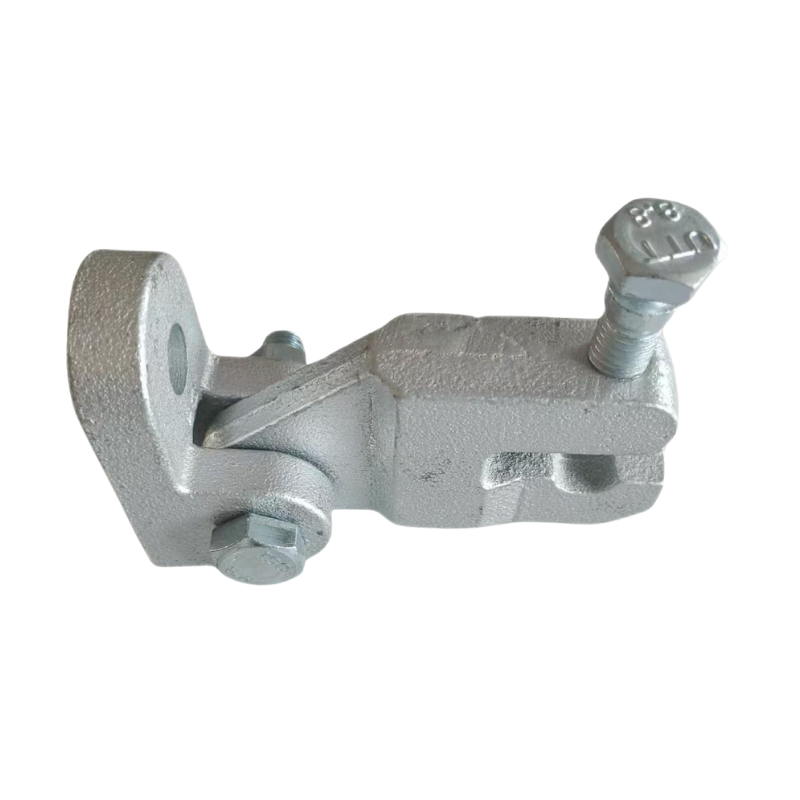

Strukturbefestigung für seismische Schwankungsstrebe aus duktilem Gusseisen zur Unterstützung von Feuersprinklerrohren

Produktübersicht

Eine erdbebensichere Strukturbefestigung ist ein wesentlicher Bestandteil einer Stabilisatorbaugruppe. Es wird verwendet, um das Stützelement an der Gebäudestruktur zu befestigen und dabei zu helfen, seismische und seitliche Lasten vom Rohrsystem abzuleiten. Dies verbessert die Gesamtstabilität der aufgehängten Rohrleitungen bei Vibrationen, Schwankungen oder seismischen Ereignissen.

Dieses Produkt eignet sich für seismische Eindämmungsanwendungen in Feuerlöschleitungen, HVAC-Systemen, Sanitäranlagen und anderen mechanischen Versorgungsleitungen. Laut Katalog ist es mit den Sch 10, Sch 40, GB/T 3091 und JIS G3454 kompatibel. Stahlrohrsystemen Es ist für Stützrohrgrößen bis zu 8 Zoll konzipiert und verwendet ein 1/2'- oder M12-Bolzenloch für die strukturelle Installation. Das Gehäuse ist aus Sphäroguss QT450 gefertigt und mit einer elektroverzinkten Beschichtung für Korrosionsbeständigkeit versehen.

Hauptmerkmale

• Entwickelt für Systeme zur Abstützung seismischer Schwankungen

• Bietet eine sichere strukturelle Verbindung für Strebenbaugruppen

• Geeignet für Sprinkleranlagen und mechanische Rohrleitungsanwendungen

• Kompatibel mit gängigen Stahlrohrnormen

• Passend für Stützrohrgrößen bis 8 Zoll

• Gehäuse aus duktilem Eisen für Stärke und Haltbarkeit

• Galvanisierte Oberfläche für Korrosionsbeständigkeit

• Geeignet für strukturelle Stützumgebungen im Innenbereich




Produktparameter

Artikelbeschreibung	​
Produktname	Befestigung seismischer Strukturen
Produkttyp	Strukturbefestigung für Pendelaussteifung
Anwendung	Seismische Schwankungsabsicherung / strukturelle Verbindung
Typische Verwendung	Feuerlöschleitungen, HVAC-Rohrleitungen, Sanitäranlagen, mechanische Systeme
Kompatible Rohrstandards	Sch 10, Sch 40, GB/T 3091, JIS G3454
Rohrgrößenbereich	Stützrohr bis 8'
Lochgröße	1/2 Zoll oder M12 Bolzenloch
Material	Sphäroguss QT450
Oberflächenbeschaffenheit	Elektroverzinkt
Zertifizierungen	UL- und CE-geprüft

Installationsfunktionen

Flexible Feldausrichtung

Der Schwenkmechanismus ermöglicht die Drehung des Aufsatzes während der Installation und hilft Installateuren so, die korrekte Strebenausrichtung effizienter zu erreichen.

Sichere strukturelle Verbindung

Das Produkt soll eine stabile Verbindung zwischen der seismischen Stütze und der Gebäudestruktur herstellen und so die Systemsicherung gegen seitliche Bewegungen verbessern.

Geeignet für die Rückhaltung seismischer Rohre

Es ist für den Einsatz in Rohraussteifungssystemen vorgesehen, bei denen Widerstand gegen Vibrationen und seismische Störungen erforderlich ist.

Korrosionsbeständige Oberfläche

Die elektroverzinkte Oberfläche trägt zur Verbesserung der Haltbarkeit in Innenräumen bei.

Anwendungen

• Rohrleitungssysteme für Feuersprinkler

• HVAC-Rohrunterstützungssysteme

• Mechanische Rohrleitungssysteme

• Sanitärinstallationen

• Gewerbe- und Industriegebäude, die eine seismische Sicherung erfordern

FAQ

1. Wofür wird eine seismische Strukturbefestigung verwendet?

Es wird verwendet, um eine Stabilisatorbaugruppe mit der Gebäudestruktur zu verbinden und dabei zu helfen, aufgehängte Rohrleitungen bei Vibrationen oder seismischen Störungen vor seitlicher Bewegung zu schützen.

2. Wo wird dieses Produkt häufig verwendet?

Es wird häufig in Sprinkleranlagen, HVAC-Rohrleitungen, Sanitärinstallationen und anderen mechanischen Rohrleitungssystemen verwendet, die eine seismische Sicherung erfordern.

3. Ist dieses Produkt für die erdbebensichere Abstützung von Feuerlöschsprinklern geeignet?

Ja. Es ist für Schwankungsaussteifungssysteme konzipiert und eignet sich für seismische Rückhalteanwendungen für Sprinklerrohre.

4. Mit welchen Rohrnormen ist es kompatibel?

Laut Katalog ist es für Sch 10, Sch 40, GB/T 3091 und JIS G3454 geeignet. die Rohrsysteme

5. Mit welcher Rohrgröße kann es verwendet werden?

Im Katalog heißt es, dass es für Stützrohrgrößen bis zu 8 Zoll geeignet ist.

6. Welches Material wird für dieses Produkt verwendet?

Es besteht aus Sphäroguss QT450 , das zuverlässige Festigkeit für strukturelle Unterstützung und seismische Aussteifungsanwendungen bietet.

7. Welche Oberflächenbeschaffenheit hat es?

Das Produkt verfügt über eine elektroverzinkte Oberfläche, um die Korrosionsbeständigkeit zu verbessern.

8. Welche Lochgröße wird für die Installation verwendet?

Der Katalog gibt 1/2'- oder M12-Schraubenlöcher für die Strukturverbindung an.

9. Was sind die Hauptvorteile dieses Produkts?

Zu den Hauptvorteilen gehören die langlebige Konstruktion aus duktilem Gusseisen, die Kompatibilität mit gängigen Stahlrohrsystemen, die korrosionsbeständige Oberfläche und die Eignung für Anwendungen zur Erdbebensicherung.

10. Weist das Produkt Prüfzeichen auf?

Ja. Die Katalogseite zeigt die UL- und CE-Zulassung für diesen Produkttyp. Die endgültige Konformität sollte weiterhin gemäß der Projektspezifikation und den lokalen Vorschriften überprüft werden.
