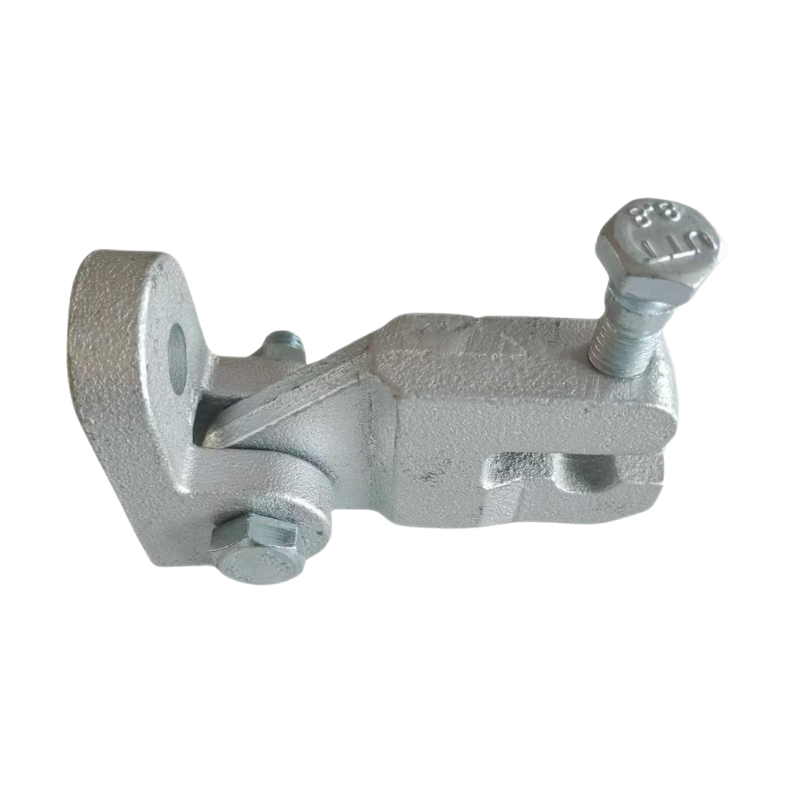

Mocowanie konstrukcji sejsmicznej z żeliwa sferoidalnego do wspornika rury tryskaczowej

Przegląd produktu

Mocowanie konstrukcji sejsmicznej jest istotnym elementem zespołu stężeń przechylnych. Służy do mocowania elementu usztywniającego do konstrukcji budynku i pomaga w przenoszeniu obciążeń sejsmicznych i bocznych z dala od systemu rur. Poprawia to ogólną stabilność zawieszonych rur podczas wibracji, kołysań lub zdarzeń sejsmicznych.

Produkt ten nadaje się do zastosowań związanych z ograniczaniem drgań sejsmicznych w rurociągach instalacji tryskaczowych, systemach HVAC, instalacjach wodno-kanalizacyjnych i innych mechanicznych liniach serwisowych. Według katalogu jest kompatybilny z Sch 10, Sch 40, GB/T 3091 i JIS G3454 . systemami rur stalowych Jest przeznaczony do usztywnień rur o średnicy do 8 cali i wykorzystuje otwór na śrubę 1/2' lub M12 do montażu konstrukcyjnego. Korpus jest wykonany z żeliwa sferoidalnego QT450 i wykończony powłoką cynkowaną galwanicznie zapewniającą odporność na korozję.

Kluczowe funkcje

• Zaprojektowany do systemów stężeń sejsmicznych

• Zapewnia bezpieczne połączenie konstrukcyjne zespołów stężeń

• Nadaje się do instalacji tryskaczowych i rurociągów mechanicznych

• Kompatybilne z powszechnymi normami dotyczącymi rur stalowych

• Pasuje do rur usztywniających o średnicy do 8 cali

• Korpus z żeliwa sferoidalnego zapewniający wytrzymałość i trwałość

• Galwanizowane wykończenie zapewniające odporność na korozję

• Nadaje się do stosowania w wewnętrznych środowiskach wsparcia konstrukcyjnego




Parametry produktu

Pozycja	Opis
Nazwa produktu	Załącznik konstrukcji sejsmicznej
Typ produktu	Mocowanie konstrukcji do usztywnień przechylnych
Aplikacja	Stężenia sejsmiczne / połączenie konstrukcyjne
Typowe zastosowanie	Rury tryskaczowe, rurociągi HVAC, hydraulika, systemy mechaniczne
Zgodne standardy rur	Sch 10, Sch 40, GB/T 3091, JIS G3454
Zakres rozmiarów rur	Rura usztywniająca do 8”
Rozmiar otworu	Otwór na śrubę 1/2' lub M12
Tworzywo	Żeliwo sferoidalne QT450
Wykończenie powierzchni	Galwanizowane
Certyfikaty	Zatwierdzone przez UL i CE

Funkcje instalacji

Elastyczne wyrównanie pola

Mechanizm obrotowy umożliwia obracanie się osprzętu podczas instalacji, pomagając instalatorom w skuteczniejszym osiągnięciu prawidłowego ustawienia usztywnienia.

Bezpieczne połączenie strukturalne

Produkt zaprojektowano tak, aby tworzył stabilne połączenie stężenia sejsmicznego z konstrukcją budynku, poprawiając zabezpieczenie systemu przed ruchami bocznymi.

Nadaje się do mocowania rur sejsmicznych

Przeznaczony jest do stosowania w systemach stężeń przechylnych rur, gdzie wymagana jest odporność na wibracje i zaburzenia sejsmiczne.

Powierzchnia odporna na korozję

Wykończenie galwanizowane elektrolitycznie pomaga zwiększyć trwałość w środowiskach usługowych w pomieszczeniach zamkniętych.

Aplikacje

• Systemy rur tryskaczowych przeciwpożarowych

• Systemy podpór rur HVAC

• Mechaniczne systemy rurociągów

• Instalacje wodno-kanalizacyjne

• Budynki komercyjne i przemysłowe wymagające izolacji sejsmicznej

Często zadawane pytania

1. Do czego służy mocowanie konstrukcji sejsmicznej?

Służy do łączenia zespołu stężeń wahliwych z konstrukcją budynku i pomaga w usztywnieniu podwieszanych rurociągów przed ruchami bocznymi podczas wibracji lub zaburzeń sejsmicznych.

2. Gdzie ten produkt jest powszechnie używany?

Jest powszechnie stosowany w instalacjach tryskaczowych, rurociągach HVAC, instalacjach wodno-kanalizacyjnych i innych mechanicznych systemach rurociągów, które wymagają zabezpieczenia przed wstrząsami sejsmicznymi.

3. Czy ten produkt nadaje się do stężeń sejsmicznych tryskaczowych?

Tak. Jest przeznaczony do systemów stężeń przechylnych i nadaje się do zastosowań związanych z utwierdzeniem sejsmicznym rur tryskaczowych.

4. Z jakimi standardami rur jest kompatybilny?

Według katalogu nadaje się do Sch 10, Sch 40, GB/T 3091 i JIS G3454 . systemów rurowych

5. Z jakim rozmiarem rur można go stosować?

W katalogu podano, że pasuje do rur usztywniających o średnicy do 8 cali.

6. Jaki materiał jest używany w tym produkcie?

Wykonany jest z żeliwa sferoidalnego QT450 , które zapewnia niezawodną wytrzymałość w zastosowaniach związanych z podporami konstrukcyjnymi i usztywnieniami sejsmicznymi.

7. Jakie ma wykończenie powierzchni?

W produkcie zastosowano wykończenie cynkowane elektrolitycznie , aby poprawić odporność na korozję.

8. Jakiego rozmiaru otworu używa do instalacji?

W katalogu wskazany jest otwór na śrubę 1/2' lub M12 do połączenia konstrukcji.

9. Jakie są główne zalety tego produktu?

Jego główne zalety obejmują trwałą konstrukcję z żeliwa sferoidalnego, kompatybilność z popularnymi systemami rur stalowych, wykończenie odporne na korozję i przydatność do zastosowań ograniczających wstrząsy sejsmiczne.

10. Czy produkt posiada oznaczenia homologacyjne?

Tak. Strona katalogu zawiera certyfikaty UL i CE dla tego typu produktu. Ostateczną zgodność należy nadal weryfikować zgodnie ze specyfikacją projektu i wymogami lokalnych przepisów.
