¿Sabía que elegir la pieza incorrecta para su sistema de tuberías puede provocar fugas peligrosas y reparaciones costosas? Cada pieza de metal es importante cuando se trata de mantener una tubería segura y eficiente. Es por eso que seleccionar la brida correcta es una de las decisiones más críticas que puede tomar un ingeniero o comprador.
En el mundo industrial, las bridas deslizantes y las bridas ciegas son dos de las opciones más populares que verá en una lista de suministros. Sin embargo, la gente suele confundirlos o preguntarse cuál es mejor, a pesar de que tienen propósitos completamente diferentes. Mientras que uno está diseñado para conectar tuberías entre sí para mantener el fluido en movimiento, el otro está diseñado para detener el flujo por completo.
Piense en las bridas Slip-On como los 'conectores' y en las bridas ciegas como los 'terminadores' de su sistema de tuberías. En esta publicación, analizaremos las diferencias técnicas, las reglas de instalación y los mejores usos específicos para las bridas ciegas y las bridas deslizables para que pueda tomar la decisión perfecta para su proyecto.

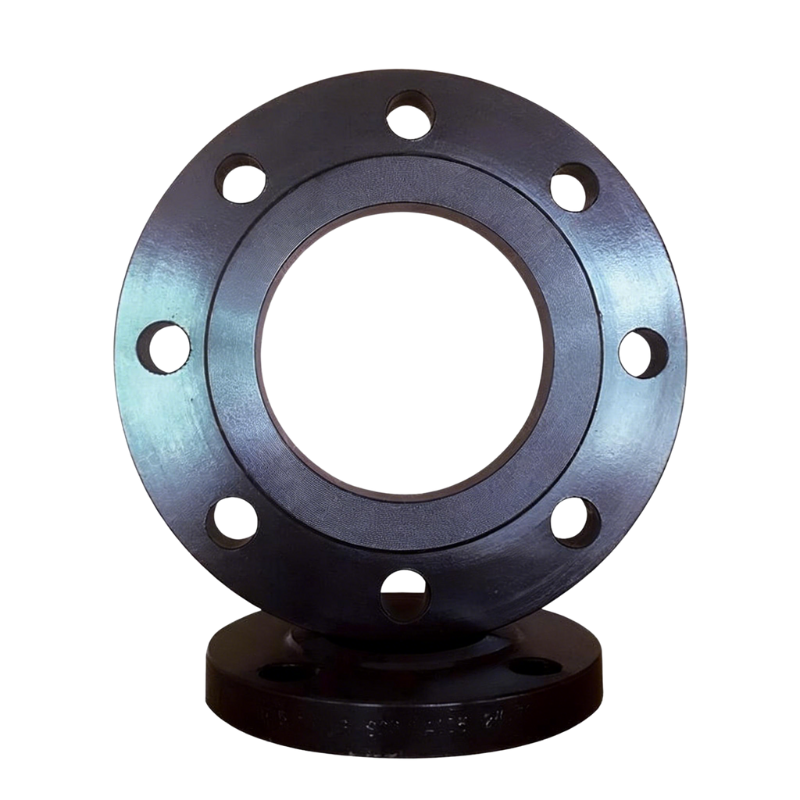

Si desea comprender cómo se conectan las tuberías, comience con el nombre. A La brida Slip-On hace exactamente lo que dice: se desliza justo sobre el extremo de una tubería. Piense en ello como deslizar un anillo en su dedo. Es esencialmente un anillo colocado sobre el extremo de la tubería para crear un punto de conexión.
El diseño es simple pero efectivo. Fabricamos estas bridas con un orificio ligeramente mayor que el Diámetro Exterior (OD) de la tubería. Esto permite que la brida se deslice libremente a lo largo de la tubería hasta llegar al lugar correcto.
Normalmente verá dos variaciones principales en la industria:
Brida de placa deslizable: Este es un anillo plano simple. Es la versión más básica.
Brida de cubo deslizante: esta versión tiene un pequeño 'cuello' o cubo. Cuesta un poco más, pero proporciona mejor refuerzo y calidad de unión.
Aquí es donde las cosas se ponen técnicas. No puedes simplemente ponértelo y marcharte. Para que la conexión sea permanente y estanca utilizamos soldadura.
La instalación requiere dos soldaduras en ángulo :
Una soldadura en el exterior (en el cubo o en la parte posterior de la brida).
Una soldadura en el interior (al final del tubo).
¿Por qué hacemos esto? La doble soldadura asegura la brida y la sella herméticamente contra la presión.
Aquí hay una gran ventaja con respecto a la alineación. Debido a que la tubería se desliza dentro de la brida, tenemos cierto 'margen de maniobra'. Es mucho más fácil alinear una brida Slip-On que una brida Weld-neck, donde se debe hacer coincidir metal con metal perfectamente.
La decisión de utilizar esta brida a menudo depende del presupuesto y del tiempo. Aquí está la compensación:
Lo bueno (pros): el costo del material es bajo. Es una de las bridas más baratas que puedes comprar en el mercado. Además, es indulgente si la longitud de su tubería no es perfecta.
Lo malo (contras): la mano de obra de instalación es mayor. Debido a que los soldadores deben realizar dos soldaduras separadas (por dentro y por fuera), la instalación lleva más tiempo que otros tipos.
Mientras que la brida Slip-On actúa como puente, la La brida ciega actúa como una pared. Por definición, es un disco macizo de acero. Tiene orificios de montaje alrededor del perímetro, pero a diferencia de otras bridas, no tiene orificio central (agujero). Es completamente sólido.
Usamos esta brida de manera efectiva para 'cigar' o terminar una tubería. Piense en ello como la tapa de una botella. Sella el extremo de un sistema de tuberías, bloquea la abertura de una boquilla o detiene el flujo hacia una sección específica.
Este aislamiento es crítico. Permite a los equipos de mantenimiento trabajar en una parte de una línea sin cerrar toda la instalación. Si necesitamos ampliar la tubería más adelante, simplemente podemos desatornillar la brida ciega y conectar tuberías nuevas.
Debido a que bloquea el fluido por completo, la brida ciega enfrenta un desafío físico único. La presión interna del líquido o gas empuja directamente contra la cara plana del disco.
Esta fuerza crea una tensión de flexión significativa en el centro de la placa. Se diferencia de otras bridas, que principalmente manejan la tensión. Los ingenieros deben calcular el espesor cuidadosamente para garantizar que el centro no se abulte ni falle bajo esta intensa presión.
La instalación aquí es bastante diferente del método Slip-On. Rara vez soldamos una brida ciega. En su lugar, utilizamos una conexión atornillada..
Se fija a la cara de otra brida (como un Weld Neck o Slip-On) usando pernos y una junta. Esto hace que la conexión sea semipermanente. Puede apretarlo para lograr un sellado seguro, pero también puede quitarlo fácilmente cuando sea necesario.
El uso de una brida ciega ofrece distintas ventajas y desafíos en comparación con las alternativas soldadas:
Pro (Accesibilidad): Es removible. Esto permite un fácil acceso al interior de la línea para limpiar, inspeccionar o eliminar residuos ('desmontaje de varillas').
Con (carga de estrés): debe soportar un estrés elevado. Debido a que la presión se concentra en el centro de la placa, estas bridas suelen ser más pesadas y gruesas que las bridas del mismo tamaño de tubería para evitar fallas.
Ahora llegamos al meollo del asunto. Si intenta elegir entre estos dos, debe comprender cómo se comportan en el campo. Pueden parecer similares en una hoja de especificaciones, pero realizan trabajos opuestos.
Para ayudarle a decidir rápidamente, desglosamos las tres diferencias más importantes a continuación.
La forma más sencilla de recordar la diferencia es observar el flujo.
Bridas deslizantes (las 'Go'): facilitan el flujo. Los usamos para unir dos trozos de tubería o conectar una tubería a una boquilla. Extienden la tubería para que el fluido pueda seguir moviéndose.
Bridas Ciegas (Las 'Stop'): Estas detienen el flujo por completo. Actúan como un callejón sin salida. Los instalamos para terminar una línea o cerrar la abertura de un recipiente. Nada pasa por una brida ciega.
La forma en que los adjuntamos al sistema cambia todo en lo que respecta al mantenimiento.
Las bridas deslizables son permanentes.
Una vez que instalas un Slip-On, permanece allí. Lo desliza sobre la tubería y lo asegura con dos soldaduras de filete (una adentro y otra afuera). No puedes simplemente desenroscarlo más tarde. Para quitarlo hay que cortar el tubo.
Las bridas ciegas son semipermanentes.
No los soldamos. En su lugar, los atornillamos a la cara de otra brida usando una junta en el medio. Esto los hace removibles. Si necesita abrir la línea para inspección o agregar una nueva sección de tubería más adelante, simplemente desatornille la brida ciega. Te da flexibilidad.
Ambos tipos siguen los estándares ASME B16.5, pero los ingenieros ven su resistencia de manera diferente.
Restricciones de Slip-On:
debido a que dependen de soldaduras de filete, generalmente usamos Slip-On para aplicaciones de presión baja a media. No son tan fuertes como las bridas 'Weld Neck', que utilizan una soldadura a tope de penetración total. Bajo una presión cíclica extrema (presión que sube y baja), las soldaduras de filete pueden eventualmente fallar.
Fuerza de brida ciega:
estos son pesos pesados. Podemos diseñar bridas ciegas para aislamiento de muy alta presión, desde Clase 150 hasta Clase 2500. Sin embargo, recuerde que la tensión se concentra justo en el centro del disco. Debe ser lo suficientemente grueso para soportar esa fuerza sin doblarse.
| Característic | ~!phoenix_var142_3!~ | ~!phoenix_var142_4!~ |
|---|---|---|
| Trabajo principal | Conecta tuberías (extiende el flujo) | Sella tuberías (detiene el flujo) |
| Tipo de conexión | Soldado (Permanente) | Atornillado (extraíble) |
| Requisito de soldadura | Soldadura de doble filete | Ninguno (normalmente) |
| Uso típico de presión | Bajo a Medio | Bajo a muy alto |
No se puede simplemente coger cualquier brida del estante. Para garantizar la seguridad y la compatibilidad, nos basamos en estándares industriales específicos. Estas reglas nos dicen exactamente qué tan gruesa, ancha y pesada debe ser una brida.
Para la mayoría de los proyectos industriales, ASME B16.5 es el libro de reglas estándar. Cubre tamaños de tubería estándar desde NPS ½' hasta 24″. Si trabaja con tuberías masivas, desde 26″ hasta 60″, cambiará a ASME B16.47 (bridas de gran diámetro).
El entorno determina el material. Si la brida no puede soportar el fluido del interior o las condiciones climáticas del exterior, fallará. Normalmente elegimos entre tres categorías principales:
Acero al carbono: este es el caballo de batalla de la industria. Lo utilizamos para líneas generales de agua, petróleo y gas donde la corrosión no es una amenaza importante.
Acero inoxidable: Cuando la oxidación es un riesgo, elegimos el acero inoxidable. Es perfecto para ambientes corrosivos, procesamiento químico o producción de alimentos.
Aceros aleados: Son para condiciones extremas. Si su sistema enfrenta un calor o una presión increíblemente altos, el acero aleado proporciona la resistencia adicional necesaria.
La 'cara' es la superficie donde se asienta la junta. Desempeña un papel muy importante en la prevención de fugas. Elegir el tipo de rostro equivocado es un error común.
Este es el tipo más común. Como su nombre indica, la superficie de sellado se encuentra ligeramente más alta que la zona del círculo de atornillado. ¿Por qué hacemos esto? Concentra la presión en una superficie más pequeña. Esto permite que la junta muerda con más fuerza y cree un sello más fuerte.
Aquí toda la superficie de la brida es plana. Normalmente utilizamos bridas de cara plana cuando nos conectamos a válvulas o equipos de hierro fundido. El hierro fundido es quebradizo. Si intenta atornillar una brida de cara elevada contra hierro fundido plano, la fuerza de flexión podría agrietar el equipo. Una cara plana distribuye la carga uniformemente para evitar daños.
Trabajar con tuberías industriales es un asunto serio. Un pequeño error durante la instalación o el mantenimiento puede provocar grandes problemas. Ya sea que utilice bridas deslizantes o ciegas, la seguridad siempre es lo primero. Necesitamos seguir reglas específicas para mantener a todos seguros.
Debido a que las bridas ciegas bloquean el flujo por completo, enfrentan una fuerza tremenda. Debemos manejarlos con cuidado.
Elegir la junta adecuada es fundamental. Se podría pensar que una junta más grande es mejor, pero aquí eso está mal. Nunca utilice una junta ID sólida que cubra el centro de la brida ciega.
Si coloca un material de junta en el centro, la presión interna lo empuja. Esto puede hacer que la junta explote o tenga fugas. En su lugar, utilizamos una junta anular . Se asienta únicamente en la cara de sellado (el borde). Esto asegura que el sello se mantenga firme bajo presión.
Trate una brida ciega como un resorte cargado. Antes de aflojar un perno, debes comprobar la presión. Siempre despresurice la línea por completo. Si aflojas una brida ciega mientras todavía hay presión en el interior, el líquido o el gas pueden salir violentamente. Puede dañar a los trabajadores. Siempre verificamos dos veces los calibres antes de tomar una llave.
Las bridas Slip-On dependen completamente de la soldadura. Si falla la soldadura, falla la tubería. No podemos atornillarlos; Tenemos que fusionarlos a la tubería.
La fuerza de esta conexión depende 100% de la calidad de las soldaduras en ángulo . Recuerde, necesitamos dos: uno por dentro y otro por fuera. Si un soldador se salta la soldadura interna, la unión se debilita. Podría fallar debido a vibraciones o estrés.
Necesitamos verificar que esas soldaduras estén bien. Sin embargo, no podemos utilizar fácilmente los rayos X en soldaduras de filete como lo hacemos en las soldaduras a tope. En su lugar, utilizamos otros métodos de pruebas no destructivas (NDT) para encontrar grietas en la superficie:
Prueba de tinte penetrante (PT): Pulverizamos un tinte especial sobre la soldadura. Se filtra por pequeñas grietas. Luego lo limpiamos y usamos un revelador. Las grietas aparecen como líneas brillantes.
Prueba de Partículas Magnéticas (MT): Utilizamos un campo magnético y partículas de hierro. Si hay una grieta, las partículas se acumulan a su alrededor.
El dinero importa en cada proyecto. Cuando compare estas bridas, no se limite a mirar la etiqueta de precio. Es necesario analizar el costo total para ponerlo en marcha y ponerlo en funcionamiento. Los resultados pueden sorprenderte.
Si consulta un catálogo, la brida Slip-On parece una ganga. Por lo general, cuesta menos que una brida Weld Neck. Utiliza menos material, por lo que es más ligero. Sin embargo, el precio de compra es sólo la mitad de la historia.
El costo real lo afecta durante la instalación. ¿Recuerdas esas dos soldaduras de filete?
El soldador debe soldar el cubo exterior.
Luego, deberán soldar el interior de la brida.
Esto lleva tiempo. En la construcción, el tiempo es dinero. Tienes que pagar por la mano de obra calificada para realizar dos soldaduras separadas. Además, debes inspeccionarlos a ambos. Entonces, si bien la pieza en sí es barata, el costo final de instalación suele ser más alto de lo esperado.
Las bridas ciegas funcionan de manera diferente. Son de acero macizo. Debido a que son pesados y gruesos, el costo del material es mayor. Pagas por ese acero extra.
Sin embargo, ahorras en mano de obra. No necesitas soldador. Sólo necesitas tornillos y una llave. Esto hace que la instalación sea rápida y económica.
Hay otra ventaja: la reutilización . Una vez que sueldas un Slip-On, permanece ahí para siempre. Si cortas la tubería, destruyes la brida. ¿Pero una brida ciega? Puedes desatornillarlo. Puedes moverlo. Puedes usarlo en un proyecto completamente diferente el próximo mes. Esto agrega un valor a largo plazo que las bridas soldadas no pueden ofrecer.
| factor de costo Brida ciega | deslizante de | Brida |
|---|---|---|
| Precio inicial | Bajo (Menos material) | Medio/Alto (Más material) |
| Costo laboral | Alto (Requiere soldadura) | Bajo (solo atornillado) |
| Reutilizabilidad | Ninguno (permanente) | Alto (Se puede reutilizar) |
Sabemos que las especificaciones técnicas pueden resultar confusas. Aquí encontrará respuestas rápidas a las preguntas más comunes que escuchamos de los clientes.
R: Debes proceder con precaución. Generalmente recomendamos bridas Slip-On para aplicaciones de presión baja a media .
Debido a que se basan en soldaduras de filete en lugar de soldaduras a tope de penetración total, no son tan fuertes contra la fatiga o el estrés extremo. Si su sistema maneja alta presión o fluidos peligrosos, una brida Weld Neck suele ser la opción más segura y resistente.
R: Todo se reduce a la resistencia estructural.
Placa deslizante: Es esencialmente un anillo de acero plano. Es más barato pero ofrece menos soporte.
Slip-On Hub: Esta versión presenta un 'cuello' o cubo cónico en un lado.
Ese centro es importante. Proporciona un mejor refuerzo y mejora la calidad general de la unión. Si necesita una conexión que dure más bajo estrés, la versión hub vale el costo adicional.
R: Si necesita reemplazar una brida ciega vieja, no adivine el tamaño. Debe confirmar algunas dimensiones clave para asegurarse de que se ajuste a las válvulas o tuberías existentes.
Concéntrese en estas medidas:
Diámetro del círculo de pernos (BCD): Mida desde el centro de un orificio de perno directamente hasta el centro del orificio opuesto.
Número de orificios para pernos: cuéntelos para asegurarse de que coincidan con la brida de acoplamiento.
Seleccionar la brida correcta es vital para la seguridad y eficiencia de su sistema de tuberías. Utilice bridas Slip-On cuando construya rutas de baja presión donde necesite una fácil alineación durante la instalación. Por otro lado, elija bridas ciegas siempre que necesite terminar una línea o garantizar un acceso futuro.
