Válvulas: descripción general
Las válvulas industriales son dispositivos mecánicos diseñados para controlar, dirigir y regular el flujo y la presión de los fluidos dentro de un sistema de tuberías. Funcionan abriendo, cerrando u obstruyendo parcialmente los conductos para gestionar líquidos, gases y otros medios. Nuestro completo portafolio incluye una amplia gama de tipos de válvulas para tuberías diseñadas para las aplicaciones más exigentes, desde válvulas de compuerta de cuña resistentes y válvulas de mariposa de un cuarto de vuelta hasta válvulas de retención de giro confiables y válvulas de control de protección contra incendios especializadas , como los modelos de diluvio y alarma. En línea con nuestra misión de ayudar a construir un mundo más seguro, cada válvula está diseñada y probada rigurosamente para ofrecer un rendimiento superior, garantizando que cada conexión sea segura, eficiente y construida para durar.
Funciones clave de las válvulas
La función principal de cualquier válvula industrial es gestionar el fluido dentro de un sistema. Nuestras válvulas están diseñadas para realizar estas funciones críticas con precisión y confiabilidad inigualables.
> Servicio de encendido/apagado (aislamiento): Nuestras válvulas de compuerta de cuña resistentes brindan un cierre positivo, utilizando una cuña de hierro dúctil para detener o permitir completamente el flujo, lo que las hace ideales para aislar secciones de una tubería.
> Regulación de flujo (estrangulación): Para aplicaciones que requieren modulación de flujo, nuestras válvulas de mariposa utilizan un disco giratorio para regular con precisión el volumen de fluido, ofreciendo una solución de control eficiente y compacta.
> Prevención de contraflujo: las válvulas de retención oscilantes son esenciales para la protección del sistema, ya que evitan automáticamente la inversión del flujo para salvaguardar el equipo y mantener la integridad del sistema.
> Actuación y alarma del sistema: en los sistemas de seguridad contra incendios, válvulas especializadas realizan funciones automatizadas críticas. Nuestras válvulas de retención de alarma de humedad actúan como un dispositivo iniciador de alarma de flujo de agua; cuando funciona un aspersor, la válvula se abre, lo que permite el flujo de agua y activa alarmas como un gong de motor de agua y interruptores de presión.
Aplicaciones
Nuestras válvulas son confiables en el campo en una amplia gama de industrias y sistemas críticos, demostrando un rendimiento comprobado donde más importa.
> Sistemas de protección contra incendios: una aplicación principal, nuestras válvulas se utilizan como columna vertebral de sistemas de rociadores de tuberías húmedas y secas, en líneas de agua de entrada de incendios y en todos los sistemas de protección contra incendios de edificios de gran altura y fábricas industriales.
> Tratamiento y abastecimiento de agua: Nuestras válvulas, certificadas sin plomo según las normas NSF/ANSI 61 y NSF/ANSI 372, son ideales para agua potable, tuberías de suministro de agua y sistemas de drenaje.
> Edificios industriales y comerciales: ampliamente instalados en servicios de construcción esenciales, incluidas fábricas, hoteles, centros comerciales, hospitales y edificios de oficinas.
> Sistemas marinos: una línea dedicada de válvulas y accesorios marinos está disponible para necesidades marítimas especializadas.
Especificaciones técnicas
Cada válvula de tubería que ofrecemos está diseñada y fabricada para cumplir o superar los estándares internacionales más rigurosos, garantizando la calidad y el cumplimiento de su proyecto.
> Presión de trabajo: Nuestros diseños de válvulas robustas están clasificados para servicios exigentes, con presiones de trabajo máximas de hasta 350 PSI.
> Aprobaciones y certificaciones: Establecemos autoridad y confianza con una cartera integral de aprobaciones internacionales, incluidas FM, UL, cUL, VDS y CE..
> Estándares de diseño: Nuestros productos cumplen con los estándares clave de la industria, incluidos AWWA C502, AWWA C515, ASME B16.10 y UL 262.
> Tipos de conexión: Para garantizar una aplicación universal, ofrecemos una gama completa de conexiones finales:
- Bridas: ASME/ANSI B16.1 Clase 125 y BS EN 1092-2 PN16.
- Ranurado: ANSI/AWWA C606.
> Rango de tamaños: Nuestra cartera de válvulas cubre una amplia gama de tamaños, desde 2' hasta 24' (DN50 a DN600), según el modelo y tipo específico.
Cómo funcionan: una mirada al interior
Comprender el mecanismo interno de cada válvula de control es clave para seleccionar el producto adecuado para su aplicación.

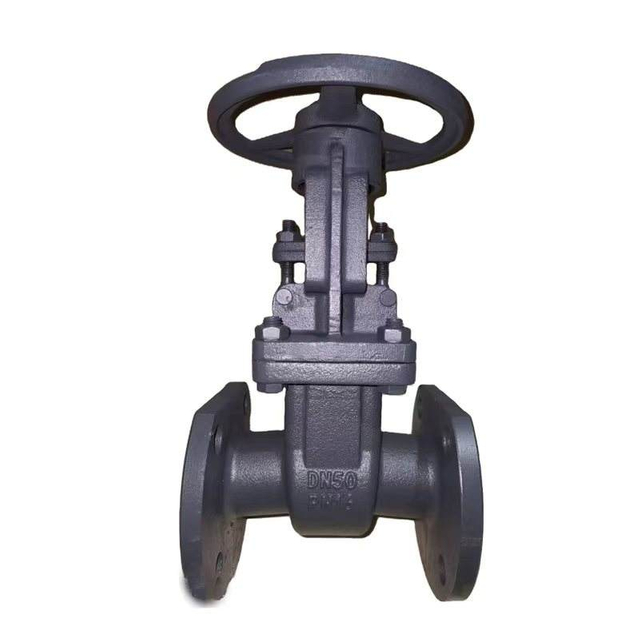

> Mecanismo de válvula de compuerta: una cuña de hierro dúctil encapsulada en EPDM se mueve perpendicularmente a la trayectoria del flujo mediante un vástago giratorio. La cuña sella herméticamente contra el cuerpo de la válvula para detener el flujo.
> Mecanismo de válvula de mariposa: Se monta un disco en un eje central dentro de la tubería. Un giro de 90 grados del vástago hace girar el disco de paralelo (abierto) a perpendicular (cerrado) al flujo.
> Mecanismo de válvula de retención de alarma húmeda: esta válvula actúa como válvula de retención y actuador de alarma. En estado listo, una clapeta y un sello de goma evitan que entre agua al sistema. Cuando se abre un rociador contra incendios, el flujo de agua resultante levanta la clapeta de su asiento. Esto desaloja la válvula, permitiendo que el agua fluya hacia el sistema y simultáneamente dirige una pequeña cantidad de agua al puerto de alarma, que activa el gong del motor de agua y los interruptores de presión.
Componentes clave de una válvula
La calidad de una válvula está determinada por la calidad de sus componentes. Utilizamos materiales de primera calidad en cada pieza para garantizar un servicio confiable a largo plazo.
> Anatomía de una válvula de compuerta:
- Cuerpo y Bonete: Hierro Dúctil (ASTM A536).
- Cuña: Hierro Dúctil Encapsulado en EPDM.
- Vástago: Acero inoxidable 304.
- Volante: Hierro Dúctil, con diseño a prueba de manipulaciones en los modelos OS&Y.
> Anatomía de una Válvula de Mariposa:
- Cuerpo: Hierro Dúctil.
- Disco: Hierro Dúctil Encapsulado EPDM.
- Eje/vástago: acero inoxidable 416.
- Operador: Caja de cambios con volante o palanca simple.
Métodos de operación de válvulas
Ofrecemos una variedad de métodos de operación para adaptarse a diferentes requisitos del sistema, desde un simple control manual hasta una actuación totalmente automatizada.
> Operación manual: Incluye volantes de múltiples vueltas para un control preciso en las válvulas de compuerta OS&Y y palancas rápidas de un cuarto de vuelta para válvulas de mariposa. Las válvulas de compuerta NRS están disponibles con tuercas de llave para operación con llaves en T o postes indicadores.
> Operación remota y automática: Nuestras válvulas especiales de protección contra incendios están diseñadas para una respuesta automatizada. Las válvulas de diluvio se pueden activar de forma remota mediante señales eléctricas o neumáticas, mientras que las válvulas de retención de alarma húmeda funcionan automáticamente cuando se detecta una caída en la presión del sistema. También se encuentran disponibles válvulas solenoides para un control electrónico preciso.
Materiales utilizados en la fabricación de válvulas
La selección de materiales de primera calidad es fundamental para el rendimiento y la longevidad de nuestras válvulas.
> Construcción del núcleo: el cuerpo, el capó y las cubiertas están hechos principalmente de hierro dúctil de alta resistencia (ASTM A536 Grado 65-45-12) , lo que proporciona relaciones superiores de resistencia a peso.
> Componentes internos: Los vástagos y ejes están fabricados en acero inoxidable (grados 304 y 416) para máxima durabilidad y resistencia a la corrosión. Los componentes críticos, como las tuercas del vástago y los anillos del asiento, suelen utilizar aleaciones de bronce como la C95400 por su resistencia y propiedades de baja fricción.
> Materiales de sellado: Utilizamos caucho EPDM de alta calidad para juntas tóricas, juntas y el encapsulado de cuñas y discos de hierro dúctil, lo que garantiza un sellado hermético.
> Recubrimientos protectores: Para garantizar una larga vida útil, especialmente en ambientes exteriores o corrosivos, nuestras válvulas están recubiertas por dentro y por fuera con un adherido por fusión. recubrimiento epóxico .
