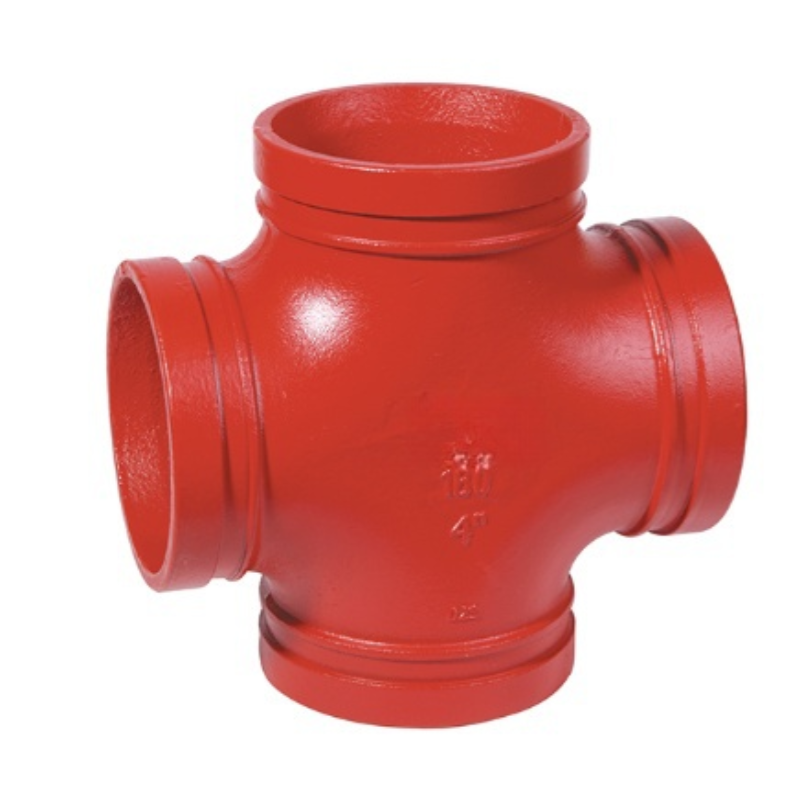

صلیب در شیار برای اتصال چهار لوله برای تشکیل یک ساختار متقاطع است. معمولاً در سیستمهای لولهای که نیاز به توزیع یا همگرایی سیالات در جهات مختلف دارند استفاده میشود و میتواند به اتصال مؤثر بین چهار لوله دست یابد. در کاربردهایی مانند سیستم های حفاظت در برابر آتش و لوله های تامین آب، صلیب می تواند به چیدمان انعطاف پذیر سیستم لوله کمک کند تا جریان روان سیالات در جهات مختلف را تضمین کند. این به طور گسترده در شبکه های لوله پیچیده استفاده می شود، به ویژه در شرایطی که نیاز به اتصال همزمان چهار لوله وجود دارد.
مواد: ASTM A536، GRADE 65-45-12، QT450-10
موضوعات: ASME B1.20.1، ISO 7-1، BS21، BSPT، NPT، GB 7306
اندازه: ISO6182، AWWA C606
اندازه موجود: 1'-12'
درمان سطح: رنگ آمیزی الکتروفورتیک
| زمانبندی فشار هوا و نگهداری فشار | ||||
| نه | اندازه | فشار | زمان حفظ فشار است | تذکر دهید |
| 1 | ≤DN50 | ≥0.5MPa | ≥5 ثانیه | فشار هوا |
| 2 | >DN50~DN350 | ≥0.5MPa | ≥10 ثانیه | فشار هوا |
| 3 | >DN350 | 1.5 برابر فشار کاری نامی | 5 دقیقه | فشار آب |
| واشر لاستیکی | |||
| نام | توصیه شده رسانه کاربردی |
استانداردهای مرتبط | توصیه شده دمای برنامه محدوده |
| E: EPDM | تامین آب، زهکشی، فاضلاب، هوا با دمای معمولی، اسید ضعیف و قلیایی ضعیف |
GB5135.11 | -30℃~+130℃ |
| GB/T 21873 | -22 درجه فارنهایت ~ + 266 درجه فارنهایت | ||
| تامین مداوم آب گرم 110 ℃ |
GB/T 27572 | ||
| D: نیتریل | نفت، روغن نباتی، روغن معدنی |
GB5135.11 | -20℃~+80℃ |
| GB/T 23658 | -4 درجه فارنهایت ~ + 176 درجه فارنهایت | ||
| S:SIUCON | آب آشامیدنی | GB/T 28604 | -40℃~+180℃ |
| هوای خشک با دمای بالا و برخی با دمای بالا مواد شیمیایی |
GB5135.11 | -40 درجه فارنهایت ~ + 356 درجه فارنهایت | |
| F: فلوئور | اسید، محلول قلیایی، و روغن روان کننده داغ |
HG/T 2181 | -20℃~+180 درجه |
| -4 درجه فارنهایت ~ 356 درجه فارنهایت | |||
| V: نئوپرن | آب دریا | '-20°℃~+100℃ -4°F~+212°F |
|
| اندازه | لوله O.D. |
کاری فشار |
کراس استاندارد L |
UL | UL |
| DN در |
میلی متر در |
PSI MPa |
میلی متر در |
||
| 32 1-1/4 |
42.4 1.660 |
300 2.07 |
60 2.362 |
UL | FM |
| 40 1-1/2 |
48.3 1.900 |
300 2.07 |
60 2.362 |
UL | FM |
| 50 2 |
60.3 2.375 |
300 2.07 |
70 2.755 |
UL | FM |
| 65 2-1/2 |
73.0 2.875 |
300 2.07 |
76 2.992 |
UL | FM |
| 65 2-1/2 |
76.1 3.000 |
300 2.07 |
76 2.992 |
UL | FM |
| 80 3 |
88.9 3.500 |
300 2.07 |
86 3.386 |
UL | FM |
| 100 4 |
108.0 4.252 |
300 2.07 |
102 4.016 |
UL | FM |
| 100 4 |
114.3 4.500 |
300 2.07 |
102 4.016 |
UL | FM |
| 125 5 |
139.7 5.500 |
300 2.07 |
123 4.843 |
UL | FM |
| 125 5 |
141.3 5.563 |
300 2.07 |
123 4.843 |
UL | FM |
| 150 6 |
165.1 6.500 |
300 2.07 |
140 5.511 |
UL | FM |
| 150 6 |
168.3 6.625 |
300 2.07 |
140 5.511 |
UL | FM |
| 250 10 |
273 10.75 |
300 2.07 |
215 8.464 |
UL | FM |
| 300 12 |
323.9 12.75 |
300 2.07 |
245 9.645 |
UL | FM |
اتصالات کانکتور Grooved Cross محصولی نوآورانه و همه کاره است که برای رفع نیازهای مختلف کاربردهای صنعتی و لوله کشی طراحی شده است. این اتصالات دارای یک طراحی شیاردار منحصر به فرد است که امکان نصب آسان و اتصال ایمن به انواع سیستم های لوله کشی را فراهم می کند. اتصالات اتصال صلیب شیار که از مواد با کیفیت ساخته شده است، برای مقاومت در برابر سختی های محیط های خشن و ارائه عملکرد طولانی مدت ساخته شده است.
طراحی فشرده این اتصالات فضای مورد نیاز را به حداقل می رساند و آن را برای استفاده در مناطق تنگ یا محدود ایده آل می کند. ساختار قوی آن تضمین می کند که می تواند فشارها و دماهای بالا را تحمل کند و برای طیف گسترده ای از کاربردها مناسب است. اتصالات اتصال صلیب Grooved با انواع مواد لوله از جمله فولاد، مس و پلاستیک سازگار است و راه حلی همه کاره و قابل اعتماد را برای نیازهای لوله کشی به کاربران ارائه می دهد.
اتصالات کانکتور Grooved Cross چندین ویژگی را ارائه می دهد که آن را به یک انتخاب عالی برای کاربردهای صنعتی و لوله کشی تبدیل می کند. طراحی شیاردار آن امکان نصب سریع و آسان را فراهم می کند و زمان و کار مورد نیاز برای اتصال لوله ها را به میزان قابل توجهی کاهش می دهد. اتصالات همچنین به گونه ای طراحی شده است که در برابر نشتی مقاوم باشد و اتصال مطمئن و قابل اعتمادی را فراهم می کند که می تواند در برابر فشار و دمای محیط های خشن مقاومت کند.
علاوه بر این، اتصالات صلیب شیاردار با طیف وسیعی از اندازهها و مواد لوله سازگار است و آن را به یک راهحل همه کاره برای کاربردهای مختلف تبدیل میکند. طراحی جمع و جور آن فضای مورد نیاز را به حداقل می رساند و آن را برای استفاده در مناطق تنگ یا محدود ایده آل می کند. اتصالات همچنین به گونه ای طراحی شده است که بادوام و مقاوم در برابر خوردگی باشد و اطمینان حاصل کند که می تواند عملکرد طولانی مدت را در محیط های مختلف ارائه دهد.
اتصالات اتصال صلیب Grooved برای استفاده در طیف گسترده ای از کاربردهای صنعتی و لوله کشی ایده آل است. طراحی چند منظوره آن را برای استفاده در انواع سیستم های لوله کشی از جمله خطوط آب، بخار و گاز مناسب می کند. از این اتصالات می توان برای اتصال لوله هایی با مواد و اندازه های مختلف استفاده کرد که آن را به ابزاری ارزشمند برای مهندسان و لوله کش ها تبدیل می کند.
علاوه بر این، اتصالات اتصال متقاطع شیار معمولاً در سیستمهای HVAC، سیستمهای اسپرینکلر آتش نشانی و سایر کاربردهای صنعتی که نیاز به اتصالات لولهکشی قابل اعتماد و بادوام دارند، استفاده میشود. توانایی آن در مقاومت در برابر فشارها و دماهای بالا آن را به گزینه ای عالی برای کاربردهایی که نیاز به راه حل های لوله کشی با کارایی بالا دارند تبدیل می کند. طراحی مقاوم در برابر نشتی اتصالات همچنین آن را برای استفاده در محیط هایی که نشتی می تواند باعث آسیب یا خطرات قابل توجهی شود، مناسب می کند.
س: اتصالات اتصال متقاطع شیاردار از چه موادی ساخته شده است؟
A: اتصالات صلیب شیاردار از مواد با کیفیت بالا ساخته شده است که برای مقاومت در برابر سختی های محیط های خشن طراحی شده است. مواد خاص مورد استفاده ممکن است بسته به کاربرد و نیازهای سیستم لوله کشی متفاوت باشد.
س: آیا اتصالات صلیب شیاردار با انواع مواد لوله سازگار است؟
پاسخ: اتصالات صلیب شیاردار با طیف وسیعی از مواد لوله از جمله فولاد، مس و پلاستیک سازگار است. با این حال، همیشه مهم است که سازگاری اتصالات را با مواد لوله خاص مورد استفاده برای اطمینان از اتصال ایمن و قابل اعتماد بررسی کنید.
س: نصب اتصالات صلیب شیاردار چقدر آسان است؟
پاسخ: اتصالات اتصال صلیب شیاردار دارای یک طراحی شیاردار منحصر به فرد است که امکان نصب سریع و آسان را فراهم می کند. این امر زمان و کار مورد نیاز برای اتصال لوله ها را به میزان قابل توجهی کاهش می دهد و آن را به گزینه ای عالی برای برنامه هایی که نیاز به نصب سریع و کارآمد دارند تبدیل می کند.
س: آیا می توان از اتصالات صلیب شیاردار در کاربردهای فشار بالا استفاده کرد؟
پاسخ: بله، اتصالات صلیب شیاردار برای مقاومت در برابر فشارها و دماهای بالا طراحی شده است و برای طیف گسترده ای از کاربردها مناسب است. با این حال، توجه به مشخصات محصول و الزامات سیستم لوله کشی برای اطمینان از اینکه اتصالات می تواند فشارها و دماهای خاص مورد استفاده را تحمل کند، مهم است.
حوزه های کاربردی
 |
 |
 |
 |
 |
 |
| آتش | خط لوله نفت | خط لوله گاز | تصفیه آب | سیستم های خط لوله آب | تهویه مطبوع |
