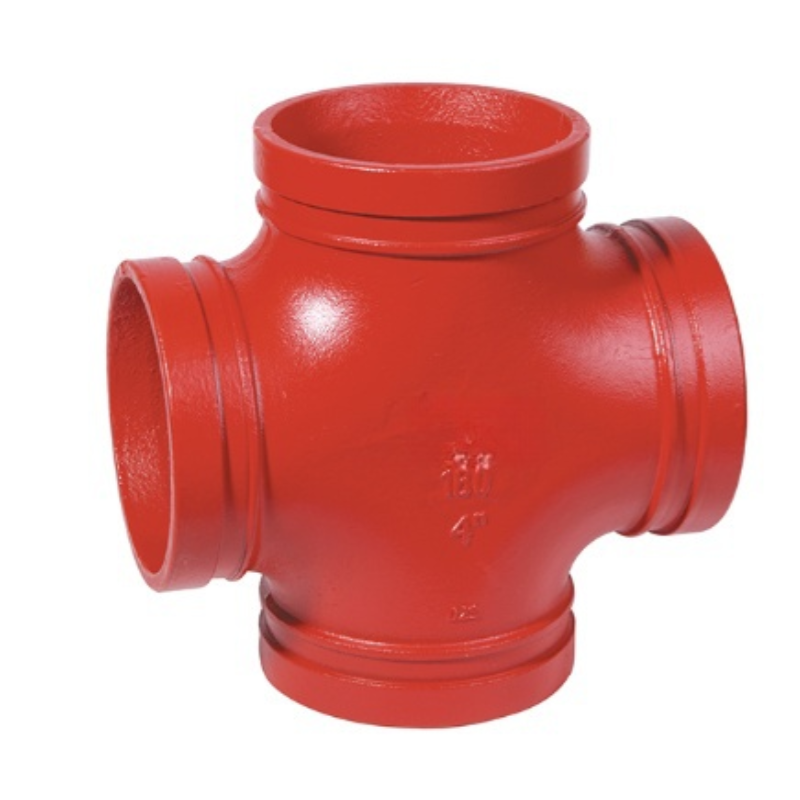

그루브 크로스 커넥터 피팅

홈에 있는 십자가는 4개의 파이프를 연결하여 십자가 구조를 이루는 것입니다. 일반적으로 유체를 여러 방향으로 분배하거나 수렴해야 하는 파이프 시스템에 사용되며 4개의 파이프 사이를 효과적으로 연결할 수 있습니다. 소방 시스템 및 급수관과 같은 응용 분야에서 크로스는 파이프 시스템의 유연한 레이아웃을 도와 여러 방향으로 유체의 원활한 흐름을 보장할 수 있습니다. 이는 복잡한 파이프 네트워크, 특히 4개의 파이프를 동시에 연결해야 하는 상황에서 널리 사용됩니다.

• 자료: ASTM A536, 등급 65-45-12, QT450-10

• 스레드: ASME B1.20.1,ISO 7-1,BS21,BSPT,NPT,GB 7306

• 크기: ISO6182,AWWA C606

• 사용 가능한 크기: 1'-12'

• 표면 처리: 전기 영동 도장

• 전기도금, 에폭시, 용융 아연도금

공기압 및 보압 일정
아니요.	크기	압력	압력을 유지하는 시간	주목
1	≤DN50	≥0.5MPa	≥5초	공기압
2	>DN50~DN350	≥0.5MPa	≥10초	공기압
3	>DN350	정격사용압력의 1.5배	5분	수압

고무 가스켓
이름	권장 응용 매체	관련 표준	권장 적용 온도 범위
E:EPDM	급수, 배수, 하수, 상온 공기, 약산, 약알칼리	GB5135.11	-30℃~+130℃
		GB/T 21873	-22°F~+266°F
	110℃ 연속 공급 온수	GB/T 27572
D:니트릴	석유, 식물성 기름, 광유	GB5135.11	-20℃~+80℃
		GB/T 23658	-4°F~+176°F
에스:시우콘	식수	GB/T 28604	-40℃~+180℃
	고온 건조한 공기 및 일부 고온 화학 물질	GB5135.11	-40°F~+356°F
F:불소	산, 알칼리성 용액 및 뜨거운 윤활유	HG/T 2181	-20℃~+180°
			-4°F~+356F
V:네오프렌	바닷물		'-20°C~+100°C -4°F~+212°F

크기	파이프 외경	작동 압력	크로스 스탠다드 L	UL	UL
DN 입력	mm 인치	PSI MPa	mm 인치
32 1-1/4	42.4 1.660	300 2.07	60 2.362	UL	FM
40 1-1/2	48.3 1.900	300 2.07	60 2.362	UL	FM
50 2	60.3 2.375	300 2.07	70 2.755	UL	FM
65 2-1/2	73.0 2.875	300 2.07	76 2.992	UL	FM
65 2-1/2	76.1 3.000	300 2.07	76 2.992	UL	FM
80 3	88.9 3.500	300 2.07	86 3.386	UL	FM
100 4	108.0 4.252	300 2.07	102 4.016	UL	FM
100 4	114.3 4.500	300 2.07	102 4.016	UL	FM
125 5	139.7 5.500	300 2.07	123 4.843	UL	FM
125 5	141.3 5.563	300 2.07	123 4.843	UL	FM
150 6	165.1 6.500	300 2.07	140 5.511	UL	FM
150 6	168.3 6.625	300 2.07	140 5.511	UL	FM
250 10	273 10.75	300 2.07	215 8.464	UL	FM
300 12	323.9 12.75	300 2.07	245 9.645	UL	FM

제품 설명

그루브 크로스 커넥터 피팅은 산업 및 배관 응용 분야의 다양한 요구 사항을 충족하도록 설계된 혁신적이고 다재다능한 제품입니다. 이 피팅은 독특한 그루브 디자인을 갖추고 있어 쉽게 설치하고 다양한 배관 시스템에 안전하게 연결할 수 있습니다. 고품질 재료로 제작된 그루브 크로스 커넥터 피팅은 혹독한 환경의 가혹함을 견디고 오래 지속되는 성능을 제공하도록 제작되었습니다.

피팅의 컴팩트한 디자인은 공간 요구 사항을 최소화하므로 좁거나 제한된 공간에서 사용하기에 이상적입니다. 견고한 구조로 인해 높은 압력과 온도를 처리할 수 있으므로 광범위한 응용 분야에 적합합니다. 그루브 크로스 커넥터 피팅은 강철, 구리 및 플라스틱을 포함한 다양한 파이프 재료와 호환되므로 사용자에게 파이프 요구 사항에 맞는 다양하고 안정적인 솔루션을 제공합니다.

특징

그루브 크로스 커넥터 피팅은 산업 및 배관 응용 분야에 탁월한 선택이 되는 다양한 기능을 제공합니다. 그루브 설계로 빠르고 쉽게 설치할 수 있어 파이프 연결에 필요한 시간과 노동력이 크게 줄어듭니다. 또한 이 피팅은 누출 방지 기능이 있도록 설계되어 열악한 환경의 압력과 온도를 견딜 수 있는 안전하고 안정적인 연결을 제공합니다.

또한 그루브 크로스 커넥터 피팅은 다양한 파이프 크기 및 재료와 호환되므로 다양한 응용 분야에 적합한 다목적 솔루션입니다. 컴팩트한 디자인으로 공간 요구 사항이 최소화되어 좁거나 제한된 공간에서 사용하기에 이상적입니다. 또한 피팅은 내구성과 내부식성을 갖도록 설계되어 다양한 환경에서 오래 지속되는 성능을 제공할 수 있습니다.

애플리케이션

그루브 크로스 커넥터 피팅은 광범위한 산업 및 배관 응용 분야에 사용하기에 이상적입니다. 다재다능한 디자인 덕분에 물, 증기, 가스 라인을 포함한 다양한 배관 시스템에 사용하기에 적합합니다. 이 피팅은 다양한 재질과 크기의 파이프를 연결하는 데 사용할 수 있으므로 엔지니어와 배관공에게 유용한 도구입니다.

또한 그루브 크로스 커넥터 피팅은 HVAC 시스템, 소방 스프링클러 시스템 및 안정적이고 내구성 있는 배관 연결이 필요한 기타 산업 응용 분야에 일반적으로 사용됩니다. 높은 압력과 온도를 견딜 수 있는 능력으로 인해 고성능 배관 솔루션이 필요한 응용 분야에 탁월한 선택이 됩니다. 피팅의 누출 방지 설계 덕분에 누출로 인해 심각한 손상이나 위험이 발생할 수 있는 환경에서도 사용하기에 적합합니다.

자주 묻는 질문

Q: 그루브 크로스 커넥터 피팅은 어떤 재료로 만들어지나요?

A: 그루브 크로스 커넥터 피팅은 가혹한 환경을 견딜 수 있도록 설계된 고품질 소재로 제작되었습니다. 사용되는 특정 재료는 배관 시스템의 적용 및 요구 사항에 따라 달라질 수 있습니다.

Q: 그루브 크로스 커넥터 피팅은 모든 유형의 파이프 재질과 호환됩니까?

A: 그루브 크로스 커넥터 피팅은 강철, 구리 및 플라스틱을 포함한 광범위한 파이프 재료와 호환됩니다. 그러나 안전하고 안정적인 연결을 보장하려면 사용되는 특정 파이프 재료와 피팅의 호환성을 확인하는 것이 항상 중요합니다.

Q: 그루브 크로스 커넥터 피팅을 설치하는 것이 얼마나 쉬운가요?

A: 홈이 있는 크로스 커넥터 피팅은 빠르고 쉽게 설치할 수 있는 독특한 홈이 있는 디자인을 특징으로 합니다. 이는 파이프 연결에 필요한 시간과 노동력을 크게 줄여 빠르고 효율적인 설치가 필요한 응용 분야에 탁월한 선택입니다.

Q: 그루브 크로스 커넥터 피팅을 고압 응용 분야에 사용할 수 있습니까?

A: 예, 그루브 크로스 커넥터 피팅은 높은 압력과 온도를 견디도록 설계되어 광범위한 응용 분야에 적합합니다. 그러나 피팅이 사용되는 특정 압력과 온도를 처리할 수 있는지 확인하려면 제품 사양과 배관 시스템의 요구 사항을 참조하는 것이 중요합니다.

응용 분야

불	송유관	가스 파이프라인	수처리	물 파이프라인 시스템	공조
