مزایای استفاده از شیر پروانه ای چیست؟

الف شیر پروانه ای یک راه حل کنترل جریان فشرده، سبک و مقرون به صرفه است که به طور گسترده در حفاظت در برابر آتش، HVAC، تامین آب، تصفیه آب و سیستم های لوله کشی صنعتی استفاده می شود. عملکرد یک چهارم دور آن امکان باز و بسته شدن سریع را فراهم می کند، در حالی که ساختار ساده آن به کاهش فضای نصب، وزن نصب و تعمیر و نگهداری کمک می کند.

برای پروژه های مهندسی، انتخاب شیر پروانه ای مناسب تنها به قیمت بستگی ندارد. خریداران همچنین باید نوع محصول، جنس بدنه، مواد صندلی، درجه فشار، استاندارد اتصال، محیط کاربرد و الزامات گواهینامه را ارزیابی کنند. شیر مورد استفاده در سیستم حفاظت آتش ممکن است به تایید UL/FM نیاز داشته باشد، در حالی که شیر مورد استفاده در HVAC یا تامین آب ممکن است بیشتر بر نوع اتصال، درجه فشار، حفاظت در برابر خوردگی و عملکرد آب بندی طولانی مدت تمرکز کند.

Maitolead راه‌حل‌های شیر پروانه‌ای را برای پروژه‌های حفاظت از آتش، تهویه مطبوع و تامین آب، از جمله طرح‌های شیاردار، ویفر، بند، فلنج‌دار و دنده‌ای ارائه می‌کند. این محصولات با گزینه های بدنه چدن انعطاف پذیر، مواد صندلی EPDM/NBR، گزینه های فشار PN10/PN16/Class 150 و پشتیبانی کیفیت مرتبط با UL/FM/ISO، برای کاربردهای عملی خط لوله طراحی شده اند.

خوراکی های کلیدی

• شیر پروانه ای به دلیل فشرده بودن، سبک وزن بودن، کارکرد سریع و نگهداری آسان به طور گسترده ای مورد استفاده قرار می گیرد.

• انواع اصلی محصولات شامل ویفر، بند، فلنج، شیاردار، نشیمنگاه ارتجاعی و طرح های چرخ دنده است.

• بدنه چدن داکتیل با نشیمنگاه EPDM یا NBR معمولاً برای سیستم های مبتنی بر آب استفاده می شود.

• درجه بندی فشار رایج شامل PN10، PN16، کلاس 150 و درجه بندی فشار حفاظت در برابر آتش بسته به مدل تایید شده است.

• گواهینامه UL/FM اغلب برای پروژه های حفاظت از آتش مورد نیاز است.

• شیر پروانه ای مناسب باید بر اساس کاربرد، متوسط، فشار، نوع اتصال، روش کار و گواهینامه انتخاب شود.

• Maitolead راه حل های عملی دریچه ای را برای حفاظت در برابر آتش، HVAC و سیستم های تامین آب ارائه می دهد.

چرا شیر پروانه ای به طور گسترده استفاده می شود؟

یک شیر پروانه ای جریان را از طریق یک دیسک چرخان که در داخل لوله قرار دارد کنترل می کند. وقتی دیسک 90 درجه بچرخد، دریچه از حالت کاملا بسته به کاملاً باز تغییر می کند. این طراحی یک چهارم دور، عملکرد را سریع‌تر و ساده‌تر از بسیاری از سازه‌های شیر چند چرخشی می‌کند.

در بسیاری از سیستم های خط لوله، ارزش شیر پروانه ای از تعادل عملکرد، کارایی نصب و کنترل هزینه ناشی می شود. این به ویژه برای خطوط لوله با قطر متوسط ​​و بزرگ که در آن فضا، وزن و عملیات سریع مهم است مفید است.

انواع شیر پروانه ای رایج

سیستم های لوله کشی مختلف به روش های مختلف اتصال نیاز دارند. انتخاب ساختار صحیح به بهبود راندمان نصب، عملکرد آب بندی و قابلیت اطمینان طولانی مدت سیستم کمک می کند.

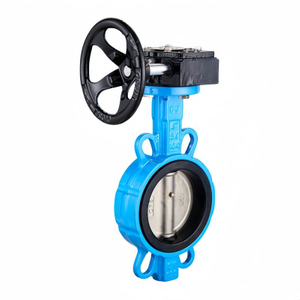

شیر پروانه ای ویفری

الف شیر پروانه ای ویفری بین دو فلنج لوله نصب می شود. طراحی بدنه باریک آن را به یکی از فشرده ترین و مقرون به صرفه ترین گزینه ها برای سیستم های خط لوله تبدیل می کند.

این نوع معمولاً در سیستم های HVAC، خطوط لوله تامین آب، سیستم های خدمات ساختمانی و لوله کشی های صنعتی عمومی استفاده می شود. زمانی مناسب است که پروژه به یک شیر صرفه جویی در فضا نیاز دارد که بتوان آن را بین فلنج های استاندارد نصب کرد.

شیر پروانه ای لوگ

الف شیر پروانه ای لوگ دارای رزوه هایی در اطراف بدنه شیر می باشد. این طراحی امکان نصب پیچ‌ها را از هر دو طرف فراهم می‌کند و استفاده از شیر را در سیستم‌هایی که ممکن است نیاز به جداسازی جزئی خط لوله داشته باشند، آسان‌تر می‌کند.

اغلب برای سیستم های HVAC، سیستم های توزیع آب و خطوط خدمات صنعتی در نظر گرفته می شود که انعطاف پذیری تعمیر و نگهداری مهم است. در مقایسه با طراحی ویفر، یک ساختار بند می‌تواند راحتی بهتری را در زمانی که یک طرف خط لوله برداشته شود، فراهم کند.

شیر پروانه ای فلنج دار

الف شیر پروانه ای فلنج دار دارای انتهای فلنجی یکپارچه است که اتصال پایدار و ایمن را برای خطوط لوله بزرگتر یا سیستم هایی که نیاز به پشتیبانی نصب قوی تری دارند ارائه می دهد.

این نوع معمولا در تامین آب شهری، ایستگاه های پمپاژ، تصفیه خانه های آب، سیستم های HVAC و خطوط لوله صنعتی استفاده می شود. زمانی که پروژه نیاز به تراز آسان تر با سیستم های لوله کشی فلنجی و عملکرد طولانی مدت قابل اعتماد دارد، این یک گزینه عملی است.

شیر پروانه ای شیاردار

الف شیر پروانه ای شیاردار به طور گسترده در سیستم های حفاظت آتش و خدمات ساختمان استفاده می شود. اتصال شیاردار آن از نصب سریع با کوپلینگ پشتیبانی می کند و معمولاً نیازی به جوش ندارد.

این باعث می شود که برای سیستم های اسپرینکلر، اتاق های پمپ آتش نشانی، سیستم های آب سرد HVAC، سیستم های آب گرمایشی و شبکه های تامین آب ساختمان مناسب باشد. مزایای اصلی شامل نصب سریع، ساختار فشرده، آب بندی قابل اعتماد و نگهداری راحت است.

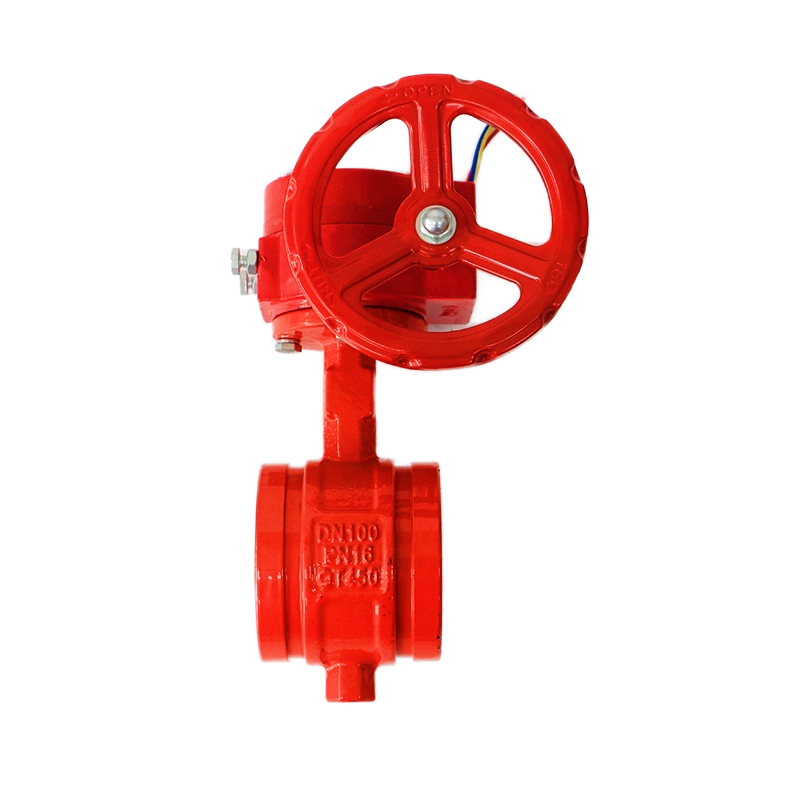

شیر پروانه ای دنده ای

برای اندازه های بزرگتر یا گشتاور عملیاتی بالاتر، الف شیر پروانه ای با چرخ دنده می تواند عملکرد دستی را آسان تر و پایدارتر کند. اپراتور چرخ دنده حلزونی به کاهش نیروی عملیاتی کمک می کند و کنترل بهتری در هنگام باز و بسته شدن فراهم می کند.

این ساختار در سیستم‌های حفاظت در برابر آتش، تهویه مطبوع، آبرسانی و خدمات ساختمان که دریچه‌ها ممکن است در اتاق‌های پمپ، رایزرها یا بخش‌های خط لوله با قطر زیاد نصب شوند، مفید است.

انتخاب مواد: بدنه آهنی انعطاف پذیر، صندلی EPDM و صندلی NBR

انتخاب مواد به طور مستقیم بر استحکام شیر، عملکرد آب بندی، عمر مفید و سازگاری رسانه تأثیر می گذارد. برای سیستم‌های لوله‌کشی مبتنی بر آب، رایج‌ترین پیکربندی بدنه چدن انعطاف‌پذیر با صندلی EPDM یا NBR است.

بدنه چدن داکتیل

الف شیر پروانه ای چدن داکتیل به طور گسترده ای در سیستم های حفاظت در برابر آتش، تهویه مطبوع و تامین آب استفاده می شود زیرا آهن داکتیل تعادل قوی بین استحکام مکانیکی، دوام و کارایی هزینه را فراهم می کند.

در مقایسه با چدن خاکستری، چدن داکتیل مقاومت در برابر ضربه و عملکرد تحمل فشار بهتری را ارائه می دهد. برای خطوط لوله با قطر متوسط ​​و بزرگ، سیستم های خدمات ساختمانی، شبکه های آب شهری و خطوط آب حفاظت از آتش مناسب است.

صندلی EPDM

EPDM معمولاً برای سیستم های آب تمیز، آب HVAC و سیستم های حفاظت از آتش استفاده می شود. عملکرد خوبی در کاربردهای مبتنی بر آب دارد و اغلب برای آب سرد، آب گرمایش، تامین آب شهری و سیستم‌های آب عمومی ساختمان انتخاب می‌شود.

صندلی NBR

NBR اغلب زمانی انتخاب می شود که محیط کار به مقاومت روغن بهتری نیاز دارد. ممکن است برای سیستم های آب صنعتی خاص یا رسانه های حاوی روغن مناسب باشد. مواد نهایی صندلی همیشه باید با توجه به نوع مایع، دمای کار، فشار و سازگاری شیمیایی تأیید شود.

طراحی صندلی انعطاف پذیر

الف شیر پروانه ای نشسته ارتجاعی از مواد نشیمنگاه الاستیک برای ایجاد آب بندی محکم بین دیسک و بدنه سوپاپ استفاده می کند. این ساختار معمولاً در سیستم‌های مبتنی بر آب استفاده می‌شود زیرا عملکرد خاموش کردن قابل اعتماد و تعمیر و نگهداری ساده را فراهم می‌کند.

رتبه بندی فشار: PN10، PN16، و کلاس 150

درجه فشار یک شیر پروانه ای باید با فشار طراحی سیستم و استاندارد پروژه قابل اجرا مطابقت داشته باشد. قبل از خرید، مهندسان باید فشار کاری، فشار تست، استاندارد فلنج، استاندارد شیار، محدوده دما و محدوده گواهی را تایید کنند.

الف شیر پروانه ای PN16 اغلب زمانی انتخاب می شود که خط لوله به فشار بالاتری نسبت به PN10 نیاز دارد. برای پروژه های صادراتی، خریداران باید تأیید کنند که آیا سیستم لوله کشی از استانداردهای EN، ISO، ANSI، ASME، AWWA یا سایر استانداردهای محلی پیروی می کند.

استانداردها و گواهینامه ها

صدور گواهینامه برای سیستم های حفاظت در برابر آتش بسیار مهم است. الف شیر پروانه ای UL/FM اغلب زمانی مورد نیاز است که مشخصات پروژه، مشاور، پیمانکار یا مقامات محلی به محصولات حفاظت آتش تایید شده نیاز دارند.

برای یک مدل حفاظت در برابر آتش تایید شده، خریداران باید مدل محصول، محدوده اندازه، نوع اتصال، رتبه بندی فشار، محدوده فهرست UL، محدوده تایید FM، علامت گذاری محصول و استاندارد پروژه قابل اجرا را تایید کنند. هر اندازه، فشار یا نوع اتصال به طور خودکار تحت تأییدیه یکسانی قرار نمی گیرد، بنابراین باید قبل از ثبت سفارش، دامنه گواهی دقیق بررسی شود.

راه حل های شیر Maitolead از الزامات پروژه برای حفاظت در برابر آتش و سیستم های آب پشتیبانی می کند. پیکربندی‌های محصول موجود ممکن است شامل بدنه چدن انعطاف‌پذیر، پوشش اپوکسی، گزینه‌های صندلی EPDM/NBR، اتصالات شیاردار یا فلنجی، و پشتیبانی از گواهینامه بسته به مدل انتخابی باشد.

حوزه های کاربردی

حفاظت در برابر آتش

الف شیر پروانه ای حفاظت از آتش برای کنترل جریان آب در سیستم های اسپرینکلر، اتاق های پمپ آتش نشانی، رایزرها و بخش های خط لوله اصلی استفاده می شود. الزامات کلیدی معمولاً شامل آب بندی قابل اعتماد، نشانگر باز/بستن شفاف، عملکرد سریع و تأیید UL/FM در صورت نیاز است.

طرح‌های شیاردار به‌ویژه در سیستم‌های حفاظت در برابر آتش محبوبیت دارند زیرا امکان نصب سریع با کوپلینگ‌ها را فراهم می‌کنند و تعمیر و نگهداری را در هنگام بازرسی یا اصلاح سیستم ساده می‌کنند.

تهویه مطبوع

در سیستم های تهویه مطبوع، شیر پروانه ای برای آب سرد، آب گرمایش، آب کندانسور و خطوط لوله گردش ساختمان استفاده می شود. ساختار فشرده آن را برای اتاق های مکانیکی، فضاهای سقفی و ایستگاه های پمپاژ که فضای نصب محدود است مناسب می کند.

برای قطرهای بزرگتر، عملکرد چرخ دنده می تواند به کاهش گشتاور عملیاتی و بهبود کنترل دستی کمک کند. این امر کارکرد شیر را در پروژه های تهویه مطبوع متوسط ​​و بزرگ آسان تر می کند.

تامین آب

در سیستم های تامین آب، از شیر پروانه ای برای جداسازی، کنترل جریان و نگهداری خط لوله استفاده می شود. فاکتورهای مهم انتخاب شامل بدنه چدن داکتیل، نشیمنگاه EPDM، درجه فشار PN10 یا PN16، پوشش مناسب و نوع اتصال صحیح است.

بدنه چدن داکتیل با صندلی EPDM یک انتخاب رایج برای پروژه های تامین آب تمیز است زیرا آب بندی قابل اعتماد و دوام عملی را برای سرویس های مبتنی بر آب فراهم می کند.

تصفیه آب

در پروژه های تصفیه آب، شیر پروانه ای را می توان در خطوط ورودی، سیستم های فیلتراسیون، خطوط لوله تخلیه و سیستم های آب فرآیند نصب کرد. مهندسان باید قبل از انتخاب، کیفیت سیال، محتوای جامدات، قرار گرفتن در معرض مواد شیمیایی، فشار کاری، فضای نصب و نگهداری را تأیید کنند.

اگر محیط حاوی ذرات ساینده، جامدات سنگین یا سیال با ویسکوزیته بالا باشد، نوع سوپاپ و مواد نشیمنگاه باید به دقت ارزیابی شود تا از سایش زودرس یا مشکلات آب بندی جلوگیری شود.

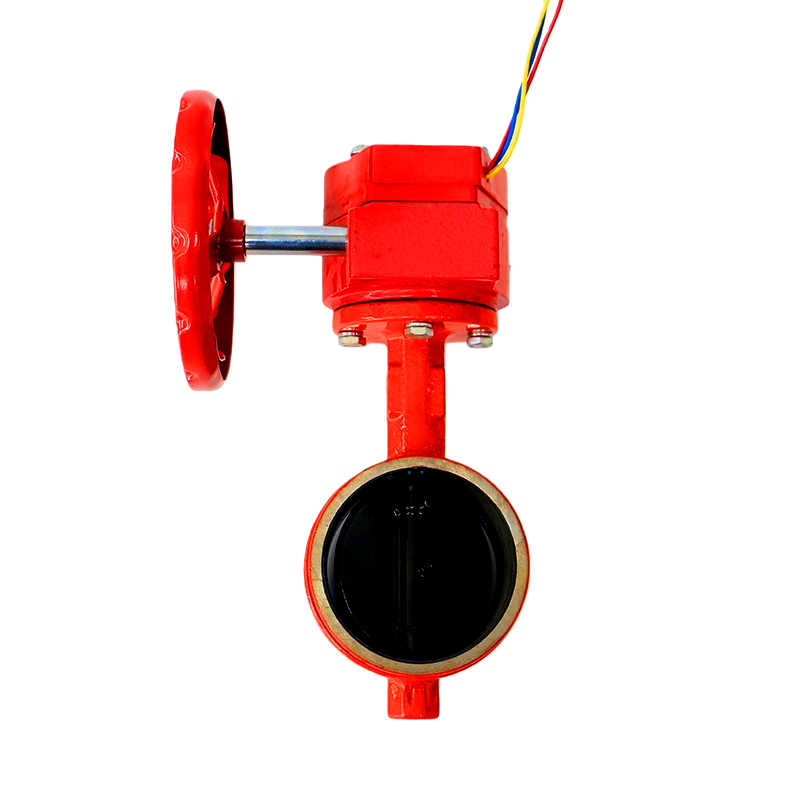

نحوه انتخاب شیر پروانه ای مناسب

فرآیند انتخاب صحیح به کاهش خطر نشت، بهبود کارایی نصب و اطمینان از مطابقت شیر ​​با شرایط کاری واقعی کمک می کند.

مزایای محصول شیر پروانه ای Maitolead

به عنوان یک تولید کننده شیر پروانه ای در چین ، Maitolead راه حل های شیری را برای حفاظت در برابر آتش، HVAC، تامین آب، تصفیه آب و سایر سیستم های لوله کشی ارائه می دهد. محدوده محصول حول نیازهای نصب عملی، الزامات پروژه بین المللی و عملکرد بلند مدت خط لوله طراحی شده است.

چند نوع محصول

Maitolead گزینه‌های مختلف شیر پروانه‌ای را برای نیازهای مختلف پروژه، از جمله حفاظت در برابر آتش، شیاردار، ویفر، بند، فلنج‌دار و طراحی‌های دنده‌ای عرضه می‌کند. این گزینه ها به تطابق روش های مختلف اتصال، محیط های نصب و مشخصات پروژه کمک می کنند.

پیکربندی مواد قابل اعتماد

پیکربندی‌های رایج شامل بدنه چدنی شکل‌پذیر، صندلی EPDM، صندلی NBR، گزینه‌های شفت فولادی ضد زنگ بسته به مدل، و پوشش محافظ برای سیستم‌های مبتنی بر آب است. این ویژگی ها محصولات را برای حفاظت در برابر آتش، تهویه مطبوع و برنامه های تامین آب مناسب می کند.

گزینه های فشار عملی

Maitolead از الزامات فشار رایج پروژه، از جمله PN10، PN16، کلاس 150، و درجه بندی فشار حفاظت در برابر آتش بسته به مدل تایید شده پشتیبانی می کند. برای پروژه های بین المللی، درجه فشار باید با توجه به طراحی سیستم، استاندارد پروژه و اسناد گواهینامه انتخاب شود.

پشتیبانی صدور گواهینامه

برای سیستم های حفاظت در برابر آتش، گواهینامه یک عامل کلیدی خرید است. Maitolead راه حل های شیر مربوط به UL/FM و پشتیبانی مدیریت کیفیت ISO را ارائه می دهد. برای مدل‌های تایید شده حفاظت در برابر آتش، مشتریان باید مدل، اندازه، درجه فشار، نوع اتصال و محدوده گواهی را قبل از ثبت سفارش تأیید کنند.

مناسب برای برنامه های کاربردی کلیدی

راه حل های شیر پروانه ای Maitolead را می توان در سیستم های حفاظت آتش، سیستم های HVAC، سیستم های تامین آب، پروژه های تصفیه آب، خطوط لوله خدمات ساختمان و شبکه های خط لوله شهری استفاده کرد.

نتیجه گیری

یک شیر پروانه ای مزایای واضحی را برای سیستم های لوله کشی مدرن ارائه می دهد: طراحی فشرده، ساختار سبک وزن، عملکرد سریع، آب بندی قابل اعتماد، انواع اتصالات انعطاف پذیر و نصب مقرون به صرفه. این به طور گسترده ای در پروژه های حفاظت از آتش، HVAC، تامین آب و تصفیه آب استفاده می شود.

با این حال، بهترین انتخاب به چیزی بیشتر از ساختار اصلی شیر بستگی دارد. خریداران باید نوع محصول، جنس بدنه، مواد صندلی، درجه فشار، استاندارد اتصال، محیط کار، روش کار و الزامات گواهی را ارزیابی کنند.

برای پروژه‌هایی که نیاز به کنترل جریان قابل اعتماد دارند، Maitolead راه‌حل‌های عملی شیر پروانه‌ای را با گزینه‌های بدنه چدن انعطاف‌پذیر، مواد صندلی EPDM/NBR، رتبه‌بندی فشار PN10/PN16/Class 150 و پشتیبانی مرتبط با UL/FM/ISO ارائه می‌دهد. این محصولات به پیمانکاران، توزیع کنندگان و خریداران مهندسی کمک می کند تا دریچه های مناسب برای حفاظت در برابر حریق، HVAC و برنامه های تامین آب را انتخاب کنند.

سوالات متداول

شیر پروانه ای برای چه مواردی استفاده می شود؟

شیر پروانه ای برای باز کردن، بستن یا تنظیم جریان در سیستم لوله کشی استفاده می شود. معمولاً در حفاظت از آتش، HVAC، تامین آب، تصفیه آب و خطوط لوله صنعتی استفاده می شود.

مزیت اصلی شیر پروانه ای چیست؟

مزیت اصلی آن ساختار فشرده و سبک وزن آن است. به فضای نصب کمتری نیاز دارد، با چرخش 90 درجه به سرعت عمل می‌کند و نسبت به بسیاری از طرح‌های سنتی شیر نگهداری آسان‌تر است.

تفاوت بین طرح ویفر و لگ چیست؟

یک طرح ویفر بین دو فلنج نصب شده و فشرده و مقرون به صرفه است. طراحی لوگ دارای پیچ‌هایی در اطراف بدنه است که امکان جداسازی و نگهداری راحت‌تر خط لوله را در یک طرف سیستم فراهم می‌کند.

معمولاً از طرح شیاردار در کجا استفاده می شود؟

طرح شیاردار معمولاً در حفاظت در برابر آتش، تهویه مطبوع و سیستم های تامین آب ساختمان استفاده می شود. اتصال شیاردار آن امکان نصب سریع با کوپلینگ را فراهم می کند و تعمیر و نگهداری را ساده می کند.

چرا بدنه چدن داکتیل را انتخاب کنیم؟

یک بدنه چدن انعطاف پذیر استحکام خوب، مقاومت در برابر ضربه و کارایی هزینه را فراهم می کند. این برای سیستم های حفاظت در برابر آتش، HVAC و تامین آب مناسب است که در آن عملکرد قابل اعتماد تحمل فشار مورد نیاز است.

کدام مواد صندلی بهتر است، EPDM یا NBR؟

EPDM معمولاً برای سیستم های حفاظت از آب، HVAC و آتش استفاده می شود. NBR برای رسانه های خاصی که به مقاومت روغن بهتری نیاز دارند مناسب تر است. انتخاب نهایی به محیط کار، دما، فشار و الزامات پروژه بستگی دارد.

PN16 به چه معناست؟

PN16 به فشار اسمی 16 بار اشاره دارد. معمولاً در سیستم های حفاظت در برابر آتش، تامین آب و خدمات ساختمانی که به عملکرد فشار بالاتری نسبت به PN10 نیاز دارند، استفاده می شود.

آیا گواهینامه UL/FM برای پروژه های حفاظت از حریق ضروری است؟

برای بسیاری از پروژه های حفاظت از حریق، گواهینامه UL/FM ممکن است توسط مشخصات پروژه، مشاور، پیمانکار یا مقامات محلی مورد نیاز باشد. خریداران باید مدل دقیق، اندازه، درجه فشار و نوع اتصال تحت پوشش گواهی را قبل از خرید تأیید کنند.
