Visualizações: 0 Autor: Editor do site Horário de publicação: 28/04/2026 Origem: Site
UM A válvula borboleta é uma solução de controle de fluxo compacta, leve e econômica, amplamente utilizada em proteção contra incêndio, HVAC, abastecimento de água, tratamento de água e sistemas de tubulação industrial. Sua operação de um quarto de volta permite abertura e fechamento rápidos, enquanto sua estrutura simples ajuda a reduzir o espaço de instalação, o peso da instalação e os trabalhos de manutenção.
Para projetos de engenharia, escolher a válvula borboleta certa não envolve apenas preço. Os compradores também precisam avaliar o tipo de produto, material do corpo, material da sede, classificação de pressão, padrão de conexão, ambiente de aplicação e requisitos de certificação. Uma válvula usada em um sistema de proteção contra incêndio pode exigir aprovação UL/FM, enquanto uma válvula usada em HVAC ou abastecimento de água pode se concentrar mais no tipo de conexão, classificação de pressão, proteção contra corrosão e desempenho de vedação a longo prazo.
Maitolead fornece soluções de válvula borboleta para projetos de proteção contra incêndio, HVAC e abastecimento de água, incluindo projetos ranhurados, wafer, lug, flangeados e operados por engrenagem. Com opções de corpo em ferro dúctil, materiais de sede EPDM/NBR, opções de pressão PN10/PN16/Classe 150 e suporte de qualidade relacionado a UL/FM/ISO, esses produtos são projetados para aplicações práticas em tubulações.
Uma válvula borboleta é amplamente utilizada porque é compacta, leve, rápida de operar e fácil de manter.
Os principais tipos de produtos incluem designs wafer, lug, flangeados, ranhurados, com sede resiliente e operados por engrenagem.
Um corpo de ferro dúctil com sede em EPDM ou NBR é comumente usado para sistemas à base de água.
As classificações de pressão comuns incluem PN10, PN16, Classe 150 e classificações de pressão de proteção contra incêndio, dependendo do modelo aprovado.
A certificação UL/FM é frequentemente exigida para projetos de proteção contra incêndio.
A válvula borboleta correta deve ser selecionada com base na aplicação, meio, pressão, tipo de conexão, método de operação e certificação.
A Maitolead fornece soluções práticas de válvulas para sistemas de proteção contra incêndio, HVAC e abastecimento de água.
Uma válvula borboleta controla o fluxo através de um disco giratório posicionado dentro do tubo. Quando o disco gira 90 graus, a válvula muda de totalmente fechada para totalmente aberta. Este projeto de quarto de volta torna a operação mais rápida e simples do que muitas estruturas de válvula multivoltas.
Em muitos sistemas de tubulações, o valor de uma válvula borboleta vem de seu equilíbrio entre desempenho, eficiência de instalação e controle de custos. É especialmente útil para tubulações de médio e grande diâmetro, onde espaço, peso e operação rápida são importantes.
Vantagem |
Valor prático |
|---|---|
Design compacto |
Economiza espaço de instalação em salas de bombas, salas mecânicas e redes de tubulações. |
Peso leve |
Reduz a carga do tubo e facilita a instalação. |
Operação rápida |
A operação de um quarto de volta permite desligamento rápido e controle de fluxo. |
Eficiência de custos |
Utiliza uma estrutura de corpo mais simples e menos material do que muitos tipos de válvulas tradicionais. |
Fácil manutenção |
Menos peças móveis ajudam a reduzir os requisitos de manutenção de rotina. |
Conexão flexível |
Disponível em tipos de conexão wafer, lug, flangeada e ranhurada. |
Ampla aplicação |
Adequado para sistemas de proteção contra incêndio, HVAC, abastecimento de água e tratamento de água. |
Diferentes sistemas de tubulação requerem diferentes métodos de conexão. A escolha da estrutura correta ajuda a melhorar a eficiência da instalação, o desempenho da vedação e a confiabilidade do sistema a longo prazo.

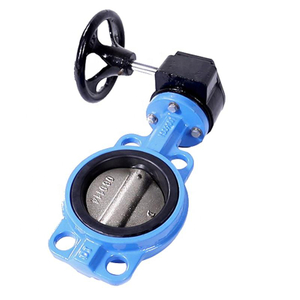

UM a válvula borboleta wafer é instalada entre dois flanges de tubo. Seu design fino o torna uma das opções mais compactas e econômicas para sistemas de dutos.
Este tipo é comumente usado em sistemas HVAC, tubulações de abastecimento de água, sistemas de serviços prediais e tubulações industriais em geral. É adequada quando o projeto necessita de uma válvula que economize espaço e que possa ser instalada entre flanges padrão.
UM A válvula borboleta com alça possui alças rosqueadas ao redor do corpo da válvula. Este projeto permite que os parafusos sejam instalados em ambos os lados, facilitando o uso da válvula em sistemas que possam exigir a desmontagem parcial da tubulação.
É frequentemente considerado para sistemas HVAC, sistemas de distribuição de água e linhas de serviços industriais onde a flexibilidade de manutenção é importante. Em comparação com um design de wafer, uma estrutura de talão pode proporcionar maior conveniência quando um lado da tubulação precisa ser removido.
UM A válvula borboleta flangeada possui extremidades flangeadas integrais, oferecendo uma conexão estável e segura para tubulações maiores ou sistemas que exigem suporte de instalação mais forte.
Este tipo é comumente usado em abastecimento de água municipal, estações de bombeamento, estações de tratamento de água, sistemas HVAC e tubulações industriais. É uma opção prática quando o projeto exige alinhamento mais fácil com sistemas de tubulação flangeada e operação confiável a longo prazo.
UM a válvula borboleta ranhurada é amplamente utilizada em sistemas de proteção contra incêndio e serviços de construção. Sua conexão com extremidade ranhurada suporta instalação rápida com acoplamentos e geralmente não requer soldagem.
Isso o torna adequado para sistemas de sprinklers, salas de bombas de incêndio, sistemas de água gelada HVAC, sistemas de aquecimento de água e redes de abastecimento de água predial. As principais vantagens incluem instalação rápida, estrutura compacta, vedação confiável e manutenção conveniente.

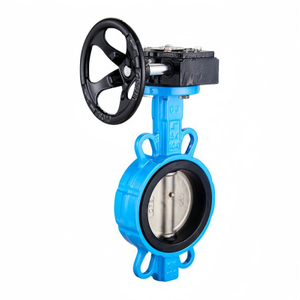

Para tamanhos maiores ou torque operacional mais alto, um a válvula borboleta operada por engrenagem pode tornar a operação manual mais fácil e estável. O operador de engrenagem helicoidal ajuda a reduzir a força operacional e proporciona melhor controle durante a abertura e o fechamento.
Essa estrutura é útil em sistemas de proteção contra incêndio, HVAC, abastecimento de água e serviços prediais, onde as válvulas podem ser instaladas em salas de bombas, risers ou seções de tubulações de grande diâmetro.
A seleção do material afeta diretamente a resistência da válvula, o desempenho da vedação, a vida útil e a compatibilidade do meio. Para sistemas de tubulação à base de água, a configuração mais comum é um corpo de ferro dúctil com sede em EPDM ou NBR.
UM a válvula borboleta de ferro dúctil é amplamente utilizada em sistemas de proteção contra incêndio, HVAC e abastecimento de água porque o ferro dúctil fornece um forte equilíbrio entre resistência mecânica, durabilidade e eficiência de custos.
Comparado com o ferro fundido cinzento, o ferro dúctil oferece melhor resistência ao impacto e desempenho de resistência à pressão. É adequado para tubulações de médio e grande diâmetro, sistemas de serviços prediais, redes municipais de água e linhas de água para proteção contra incêndio.
EPDM é comumente usado para sistemas de água limpa, água HVAC e água de proteção contra incêndio. Tem bom desempenho em aplicações à base de água e é frequentemente selecionado para água gelada, aquecimento de água, abastecimento de água municipal e sistemas gerais de água predial.
O NBR é frequentemente selecionado quando o meio de trabalho requer melhor resistência ao óleo. Pode ser adequado para certos sistemas de água industrial ou meios que contenham óleo. O material final da sede deve sempre ser confirmado de acordo com o tipo de fluido, temperatura de trabalho, pressão e compatibilidade química.
UM A válvula borboleta com sede resiliente usa um material de sede elástico para criar uma vedação hermética entre o disco da válvula e o corpo. Essa estrutura é comumente usada em sistemas à base de água porque fornece desempenho de desligamento confiável e manutenção simples.
A classificação de pressão de uma válvula borboleta deve corresponder à pressão de projeto do sistema e ao padrão de projeto aplicável. Antes da aquisição, os engenheiros devem confirmar a pressão de trabalho, pressão de teste, padrão de flange, padrão de ranhura, faixa de temperatura e escopo de certificação.
Classificação de pressão |
Aplicação Típica |
|---|---|
PN10 |
Abastecimento geral de água, HVAC e sistemas prediais de baixa a média pressão. |
PN16 |
Sistemas de proteção contra incêndio, abastecimento de água e serviços prediais de alta pressão. |
Classe 150 |
Projetos utilizando padrões de flange ANSI/ASME. |
Classificações de pressão de proteção contra incêndio |
Usado para modelos de proteção contra incêndio aprovados dependendo do tamanho, tipo e escopo de certificação. |
UM A válvula borboleta PN16 é frequentemente selecionada quando a tubulação requer uma classificação de pressão mais alta que a PN10. Para projetos de exportação, os compradores devem confirmar se o sistema de tubulação segue EN, ISO, ANSI, ASME, AWWA ou outros padrões locais.
A certificação é especialmente importante para sistemas de proteção contra incêndio. UM A válvula borboleta UL/FM é frequentemente necessária quando a especificação do projeto, o consultor, o empreiteiro ou a autoridade local exigem produtos de proteção contra incêndio aprovados.
Para um modelo de proteção contra incêndio certificado, os compradores devem confirmar o modelo do produto, faixa de tamanho, tipo de conexão, classificação de pressão, escopo de listagem UL, escopo de aprovação FM, marcação do produto e padrão de projeto aplicável. Nem todos os tamanhos, pressões ou tipos de conexão são automaticamente cobertos pela mesma aprovação, portanto, o escopo exato do certificado deve ser verificado antes de fazer um pedido.
As soluções de válvulas da Maitolead atendem aos requisitos de projetos para proteção contra incêndio e sistemas de água. As configurações de produtos disponíveis podem incluir corpo em ferro dúctil, revestimento em epóxi, opções de sede em EPDM/NBR, conexões ranhuradas ou flangeadas e suporte de certificação, dependendo do modelo selecionado.
UM A válvula borboleta de proteção contra incêndio é usada para controlar o fluxo de água em sistemas de sprinklers, salas de bombas de incêndio, risers e seções principais de tubulações. Os principais requisitos geralmente incluem vedação confiável, indicação clara de abertura/fechamento, operação rápida e aprovação UL/FM quando necessário.
Projetos com extremidades ranhuradas são especialmente populares em sistemas de proteção contra incêndio porque permitem instalação rápida com acoplamentos e simplificam a manutenção durante a inspeção ou modificação do sistema.
Em sistemas HVAC, uma válvula borboleta é usada para água gelada, água de aquecimento, água do condensador e tubulações de circulação predial. Sua estrutura compacta o torna adequado para salas mecânicas, espaços no teto e estações de bombeamento onde o espaço de instalação é limitado.
Para diâmetros maiores, a operação por engrenagem pode ajudar a reduzir o torque operacional e melhorar o controle manual. Isso torna a válvula mais fácil de operar em projetos de HVAC de médio e grande porte.
Nos sistemas de abastecimento de água, uma válvula borboleta é usada para isolamento, controle de fluxo e manutenção de tubulações. Fatores de seleção importantes incluem corpo em ferro dúctil, sede em EPDM, classificação de pressão PN10 ou PN16, revestimento adequado e tipo de conexão correto.
Um corpo de ferro dúctil com sede em EPDM é uma escolha comum para projetos de abastecimento de água limpa porque fornece vedação confiável e durabilidade prática para serviços à base de água.
Em projetos de tratamento de água, uma válvula borboleta pode ser instalada em linhas de admissão, sistemas de filtragem, tubulações de descarga e sistemas de água de processo. Os engenheiros devem confirmar a qualidade do fluido, o conteúdo de sólidos, a exposição a produtos químicos, a pressão de trabalho, o espaço de instalação e o acesso para manutenção antes da seleção.
Se o meio contiver partículas abrasivas, sólidos pesados ou fluido de alta viscosidade, o tipo de válvula e o material da sede deverão ser avaliados cuidadosamente para evitar desgaste prematuro ou problemas de vedação.
Um processo de seleção correto ajuda a reduzir o risco de vazamento, melhorar a eficiência da instalação e garantir que a válvula corresponda às condições reais de funcionamento.
Fator de seleção |
O que verificar |
|---|---|
Aplicativo |
Proteção contra incêndio, HVAC, abastecimento de água, tratamento de água ou uso industrial. |
Tipo de conexão |
Conexão wafer, lug, flangeada ou ranhurada. |
Material do corpo |
Ferro dúctil ou outro material especificado pelo projeto. |
Material do assento |
EPDM, NBR ou outro material baseado na compatibilidade do meio. |
Classificação de pressão |
PN10, PN16, Classe 150 ou classificação de pressão de proteção contra incêndio aprovada. |
Tipo de operação |
Manopla, operador de engrenagem, caixa de transmissão de sinalização, atuador elétrico ou atuador pneumático. |
Padrão |
EN, ISO, ANSI, ASME, AWWA ou requisito específico do projeto. |
Certificação |
UL, FM, ISO ou outro certificado exigido. |
Meio de trabalho |
Água, ar, águas residuais, fluido industrial suave ou outros meios. |
Como um fabricante de válvula borboleta na China , Maitolead fornece soluções de válvula para proteção contra incêndio, HVAC, abastecimento de água, tratamento de água e outros sistemas de tubulação. A linha de produtos é projetada em torno de necessidades práticas de instalação, requisitos de projetos internacionais e desempenho de tubulações a longo prazo.
Maitolead fornece diferentes opções de válvulas borboleta para diferentes necessidades de projetos, incluindo projetos de proteção contra incêndio, ranhurados, wafer, lug, flangeados e operados por engrenagem. Essas opções ajudam a combinar vários métodos de conexão, ambientes de instalação e especificações de projeto.
As configurações comuns incluem corpo em ferro dúctil, sede em EPDM, sede em NBR, opções de eixo em aço inoxidável dependendo do modelo e revestimento protetor para sistemas à base de água. Esses recursos tornam os produtos adequados para aplicações de proteção contra incêndio, HVAC e abastecimento de água.
Maitolead suporta requisitos comuns de pressão de projeto, incluindo PN10, PN16, Classe 150 e classificações de pressão de proteção contra incêndio, dependendo do modelo aprovado. Para projetos internacionais, a classificação de pressão deve ser selecionada de acordo com o projeto do sistema, padrão do projeto e documentos de certificação.
Para sistemas de proteção contra incêndio, a certificação é um fator chave de compra. Maitolead fornece soluções de válvulas relacionadas a UL/FM e suporte de gerenciamento de qualidade ISO. Para modelos de proteção contra incêndio aprovados, os clientes devem confirmar o modelo, tamanho, classificação de pressão, tipo de conexão e escopo do certificado antes de fazer um pedido.
As soluções de válvula borboleta Maitolead podem ser usadas em sistemas de proteção contra incêndio, sistemas HVAC, sistemas de abastecimento de água, projetos de tratamento de água, tubulações de serviços prediais e redes de tubulações municipais.
Uma válvula borboleta oferece vantagens claras para sistemas de tubulação modernos: design compacto, estrutura leve, operação rápida, vedação confiável, tipos de conexão flexíveis e instalação econômica. É amplamente utilizado em projetos de proteção contra incêndio, HVAC, abastecimento de água e tratamento de água.
Contudo, a melhor escolha depende de mais do que a estrutura básica da válvula. Os compradores devem avaliar o tipo de produto, material do corpo, material da sede, classificação de pressão, padrão de conexão, meio de trabalho, método de operação e requisitos de certificação.
Para projetos que exigem controle de fluxo confiável, a Maitolead oferece soluções práticas de válvula borboleta com opções de corpo em ferro dúctil, materiais de sede EPDM/NBR, classificações de pressão PN10/PN16/Classe 150 e suporte relacionado a UL/FM/ISO. Esses produtos ajudam empreiteiros, distribuidores e compradores de engenharia a selecionar válvulas adequadas para aplicações de proteção contra incêndio, HVAC e abastecimento de água.
Uma válvula borboleta é usada para abrir, fechar ou regular o fluxo em um sistema de tubulação. É comumente aplicado em proteção contra incêndio, HVAC, abastecimento de água, tratamento de água e tubulações industriais.
A principal vantagem é a sua estrutura compacta e leve. Requer menos espaço de instalação, opera rapidamente com um giro de 90 graus e é mais fácil de manter do que muitos projetos de válvulas tradicionais.
Um design wafer é instalado entre dois flanges e é compacto e econômico. Um design de alça possui alças rosqueadas ao redor do corpo, permitindo mais fácil desmontagem e manutenção da tubulação em um lado do sistema.
Um design ranhurado é comumente usado em sistemas de proteção contra incêndio, HVAC e abastecimento de água predial. Sua conexão ranhurada permite rápida instalação com acoplamentos e simplifica a manutenção.
Um corpo de ferro dúctil oferece boa resistência, resistência ao impacto e economia. É adequado para sistemas de proteção contra incêndio, HVAC e abastecimento de água onde é necessário um desempenho confiável de suporte de pressão.
EPDM é comumente usado para sistemas de água, HVAC e proteção contra incêndio. O NBR é mais adequado para determinados meios que exigem melhor resistência ao óleo. A escolha final depende do meio de trabalho, temperatura, pressão e requisitos do projeto.
PN16 refere-se a uma classificação de pressão nominal de 16 bar. É comumente usado em sistemas de proteção contra incêndio, abastecimento de água e serviços prediais que exigem desempenho de pressão mais alto do que PN10.
Para muitos projetos de proteção contra incêndio, a certificação UL/FM pode ser exigida pela especificação do projeto, consultor, empreiteiro ou autoridade local. Os compradores devem confirmar o modelo exato, tamanho, classificação de pressão e tipo de conexão coberto pelo certificado antes da aquisição.
