UN la valvola a farfalla è una soluzione di controllo del flusso compatta, leggera ed economica ampiamente utilizzata nella protezione antincendio, HVAC, approvvigionamento idrico, trattamento dell'acqua e sistemi di tubazioni industriali. Il suo funzionamento a un quarto di giro consente un'apertura e una chiusura rapide, mentre la sua struttura semplice aiuta a ridurre lo spazio di installazione, il peso dell'installazione e gli interventi di manutenzione.
Per i progetti di ingegneria, la scelta della valvola a farfalla giusta non è solo una questione di prezzo. Gli acquirenti devono inoltre valutare il tipo di prodotto, il materiale del corpo, il materiale della sede, il livello di pressione, lo standard di connessione, l'ambiente di applicazione e i requisiti di certificazione. Una valvola utilizzata in un sistema antincendio può richiedere l'approvazione UL/FM, mentre una valvola utilizzata in sistemi HVAC o di fornitura idrica può concentrarsi maggiormente sul tipo di connessione, sulla pressione nominale, sulla protezione dalla corrosione e sulle prestazioni di tenuta a lungo termine.
Maitolead fornisce soluzioni di valvole a farfalla per progetti di protezione antincendio, HVAC e fornitura idrica, compresi modelli scanalati, wafer, con capocorda, flangiati e azionati da ingranaggi. Con le opzioni del corpo in ghisa sferoidale, i materiali della sede EPDM/NBR, le opzioni di pressione PN10/PN16/Classe 150 e il supporto di qualità correlato a UL/FM/ISO, questi prodotti sono progettati per applicazioni pratiche su tubazioni.
Una valvola a farfalla è ampiamente utilizzata perché è compatta, leggera, veloce da utilizzare e di facile manutenzione.
I principali tipi di prodotto includono design wafer, aletta, flangiati, scanalati, con sede resiliente e azionati da ingranaggi.
Un corpo in ghisa sferoidale con sede in EPDM o NBR è comunemente utilizzato per i sistemi a base acqua.
I valori nominali di pressione comuni includono PN10, PN16, Classe 150 e valori di pressione antincendio a seconda del modello approvato.
La certificazione UL/FM è spesso richiesta per i progetti di protezione antincendio.
La valvola a farfalla giusta deve essere selezionata in base all'applicazione, al mezzo, alla pressione, al tipo di connessione, al metodo di funzionamento e alla certificazione.
Maitolead fornisce soluzioni pratiche di valvole per sistemi antincendio, HVAC e di approvvigionamento idrico.
Una valvola a farfalla controlla il flusso attraverso un disco rotante posizionato all'interno del tubo. Quando il disco ruota di 90 gradi, la valvola passa da completamente chiusa a completamente aperta. Questo design a quarto di giro rende il funzionamento più veloce e più semplice rispetto a molte strutture di valvole multigiro.
In molti sistemi di tubazioni, il valore di una valvola a farfalla deriva dal suo equilibrio tra prestazioni, efficienza di installazione e controllo dei costi. È particolarmente utile per tubazioni di medio e grande diametro dove lo spazio, il peso e la rapidità di funzionamento contano.
Vantaggio |
Valore pratico |
|---|---|
Design compatto |
Risparmia spazio di installazione nelle sale pompe, nelle sale meccaniche e nelle reti di tubazioni. |
Peso leggero |
Riduce il carico del tubo e semplifica l'installazione. |
Operazione veloce |
Il funzionamento a un quarto di giro consente un rapido arresto e controllo del flusso. |
Efficienza dei costi |
Utilizza una struttura del corpo più semplice e meno materiale rispetto a molti tipi di valvole tradizionali. |
Manutenzione facile |
Un minor numero di parti mobili contribuisce a ridurre le esigenze di manutenzione ordinaria. |
Connessione flessibile |
Disponibili con tipi di connessione wafer, aletta, flangiata e scanalata. |
Ampia applicazione |
Adatto per sistemi di protezione antincendio, HVAC, approvvigionamento idrico e trattamento dell'acqua. |
Sistemi di tubazioni diversi richiedono metodi di connessione diversi. La scelta della struttura corretta aiuta a migliorare l'efficienza dell'installazione, le prestazioni di tenuta e l'affidabilità del sistema a lungo termine.
UN la valvola a farfalla wafer è installata tra due flange del tubo. Il suo design sottile lo rende una delle opzioni più compatte ed economiche per i sistemi di tubazioni.
Questo tipo è comunemente utilizzato nei sistemi HVAC, nelle condotte di approvvigionamento idrico, nei sistemi di servizio degli edifici e nelle tubazioni industriali in generale. È adatto quando il progetto richiede una valvola salvaspazio che possa essere installata tra flange standard.
UN la valvola a farfalla con alette è dotata di alette filettate attorno al corpo della valvola. Questo design consente l'installazione dei bulloni da entrambi i lati, rendendo la valvola più facile da utilizzare in sistemi che potrebbero richiedere lo smontaggio parziale della tubazione.
Viene spesso preso in considerazione per sistemi HVAC, sistemi di distribuzione dell'acqua e linee di servizio industriali in cui la flessibilità di manutenzione è importante. Rispetto al design wafer, una struttura ad alette può offrire una maggiore comodità quando è necessario rimuovere un lato della tubazione.
UN la valvola a farfalla flangiata ha estremità flangiate integrali, offrendo una connessione stabile e sicura per tubazioni o sistemi più grandi che richiedono un supporto di installazione più forte.
Questo tipo è comunemente utilizzato nell'approvvigionamento idrico municipale, nelle stazioni di pompaggio, negli impianti di trattamento dell'acqua, nei sistemi HVAC e nelle condutture industriali. Si tratta di un'opzione pratica quando il progetto richiede un allineamento più semplice con sistemi di tubazioni flangiate e un funzionamento affidabile a lungo termine.

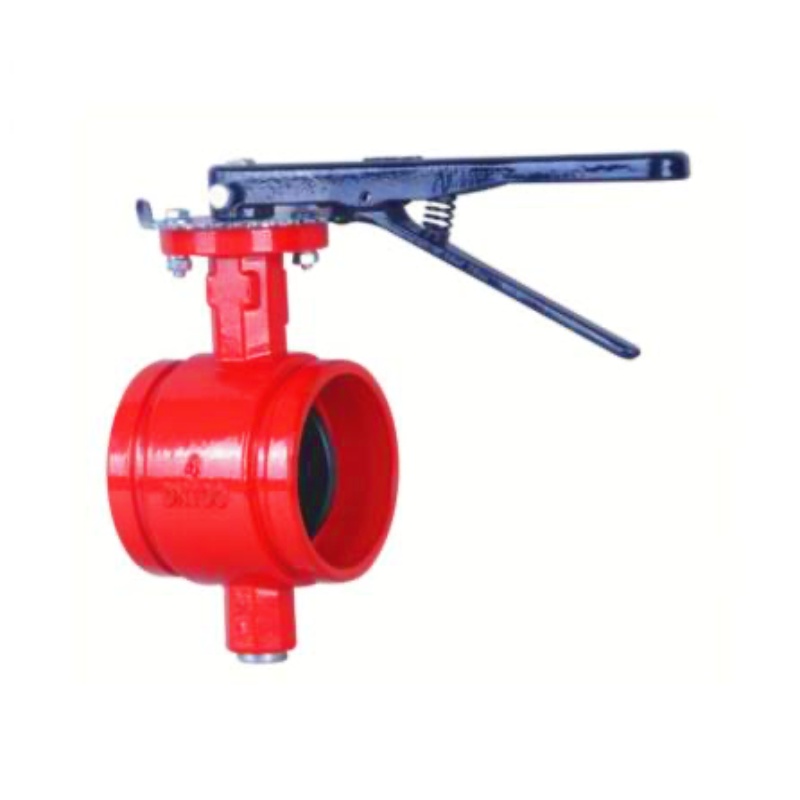

UN la valvola a farfalla scanalata è ampiamente utilizzata nei sistemi di protezione antincendio e di servizio degli edifici. La sua connessione con estremità scanalata supporta un'installazione rapida con giunti e solitamente non richiede saldatura.
Ciò lo rende adatto per sistemi sprinkler, sale pompe antincendio, sistemi HVAC ad acqua refrigerata, sistemi di riscaldamento dell'acqua e reti di approvvigionamento idrico degli edifici. I principali vantaggi includono installazione rapida, struttura compatta, tenuta affidabile e manutenzione conveniente.

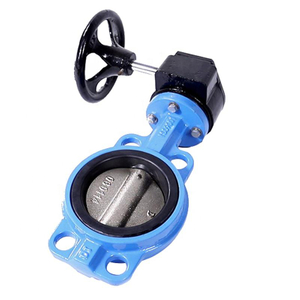

Per dimensioni maggiori o coppia operativa maggiore, a la valvola a farfalla a ingranaggi può rendere il funzionamento manuale più semplice e stabile. L'operatore con ingranaggio a vite senza fine aiuta a ridurre la forza operativa e fornisce un migliore controllo durante l'apertura e la chiusura.
Questa struttura è utile nei sistemi di protezione antincendio, HVAC, approvvigionamento idrico e servizi di costruzione in cui le valvole possono essere installate in sale pompe, colonne montanti o sezioni di tubazioni di grande diametro.
La selezione del materiale influisce direttamente sulla resistenza della valvola, sulle prestazioni di tenuta, sulla durata di servizio e sulla compatibilità dei fluidi. Per i sistemi di tubazioni a base acqua, la configurazione più comune è un corpo in ghisa sferoidale con sede in EPDM o NBR.
UN La valvola a farfalla in ghisa sferoidale è ampiamente utilizzata nei sistemi di protezione antincendio, HVAC e di approvvigionamento idrico perché la ghisa sferoidale fornisce un forte equilibrio tra resistenza meccanica, durata ed efficienza dei costi.
Rispetto alla ghisa grigia, la ghisa duttile offre una migliore resistenza agli urti e prestazioni di resistenza alla pressione. È adatto per condotte di medio e grande diametro, impianti di servizio degli edifici, reti idriche comunali e linee idriche antincendio.
L'EPDM è comunemente utilizzato per i sistemi idrici di acqua pulita, HVAC e antincendio. Offre buone prestazioni nelle applicazioni a base acqua ed è spesso selezionato per acqua refrigerata, acqua di riscaldamento, approvvigionamento idrico comunale e sistemi idrici generali degli edifici.
L'NBR viene spesso selezionato quando il mezzo di lavoro richiede una migliore resistenza all'olio. Potrebbe essere adatto per determinati sistemi idrici industriali o fluidi contenenti olio. Il materiale della sede finale deve essere sempre confermato in base al tipo di fluido, alla temperatura di esercizio, alla pressione e alla compatibilità chimica.
UN La valvola a farfalla con sede resiliente utilizza un materiale della sede elastico per creare una tenuta ermetica tra il disco della valvola e il corpo. Questa struttura è comunemente utilizzata nei sistemi a base acqua perché fornisce prestazioni di chiusura affidabili e semplice manutenzione.
La pressione nominale di una valvola a farfalla deve corrispondere alla pressione di progettazione del sistema e allo standard di progetto applicabile. Prima dell'approvvigionamento, gli ingegneri devono confermare la pressione di esercizio, la pressione di prova, lo standard della flangia, lo standard della scanalatura, l'intervallo di temperatura e l'ambito di certificazione.
Valutazione della pressione |
Applicazione tipica |
|---|---|
PN10 |
Approvvigionamento idrico generale, HVAC e sistemi edilizi a bassa e media pressione. |
PN16 |
Protezione antincendio, approvvigionamento idrico e sistemi di servizi per edifici ad alta pressione. |
Classe 150 |
Progetti che utilizzano standard di flangia ANSI/ASME. |
Classi di pressione di protezione antincendio |
Utilizzato per i modelli di protezione antincendio approvati in base alle dimensioni, al tipo e all'ambito della certificazione. |
UN La valvola a farfalla PN16 viene spesso selezionata quando la tubazione richiede una pressione nominale superiore a PN10. Per i progetti di esportazione, gli acquirenti devono confermare se il sistema di tubazioni è conforme a EN, ISO, ANSI, ASME, AWWA o altri standard locali.
La certificazione è particolarmente importante per i sistemi di protezione antincendio. UN La valvola a farfalla UL/FM è spesso richiesta quando le specifiche del progetto, il consulente, l'appaltatore o l'autorità locale richiedono prodotti antincendio approvati.
Per un modello di protezione antincendio certificato, gli acquirenti devono confermare il modello del prodotto, la gamma di dimensioni, il tipo di connessione, la pressione nominale, l'ambito dell'elenco UL, l'ambito dell'approvazione FM, la marcatura del prodotto e lo standard di progetto applicabile. Non tutte le dimensioni, pressioni o tipi di connessione sono automaticamente coperti dalla stessa approvazione, pertanto è necessario verificare l'esatto ambito del certificato prima di effettuare un ordine.
Le soluzioni di valvole Maitolead supportano i requisiti di progetto per la protezione antincendio e i sistemi idrici. Le configurazioni di prodotto disponibili possono includere corpo in ghisa sferoidale, rivestimento epossidico, opzioni di sede EPDM/NBR, connessioni scanalate o flangiate e supporto per la certificazione a seconda del modello selezionato.
UN La valvola a farfalla antincendio viene utilizzata per controllare il flusso dell'acqua nei sistemi di irrigazione, nelle sale delle pompe antincendio, nelle colonne montanti e nelle sezioni principali delle condutture. I requisiti chiave includono solitamente una tenuta affidabile, una chiara indicazione di apertura/chiusura, un funzionamento rapido e l'approvazione UL/FM quando richiesto.
I design con estremità scanalate sono particolarmente apprezzati nei sistemi antincendio perché consentono un'installazione rapida con giunti e semplificano la manutenzione durante l'ispezione o la modifica del sistema.
Nei sistemi HVAC, una valvola a farfalla viene utilizzata per l'acqua refrigerata, l'acqua di riscaldamento, l'acqua del condensatore e le condotte di circolazione degli edifici. La sua struttura compatta lo rende adatto a sale meccaniche, spazi a soffitto e stazioni di pompaggio dove lo spazio di installazione è limitato.
Per diametri maggiori, il funzionamento con ingranaggi può contribuire a ridurre la coppia operativa e migliorare il controllo manuale. Ciò rende la valvola più facile da utilizzare in progetti HVAC di media e larga scala.
Nei sistemi di approvvigionamento idrico, una valvola a farfalla viene utilizzata per l'isolamento, il controllo del flusso e la manutenzione delle tubazioni. Importanti fattori di selezione includono il corpo in ghisa sferoidale, la sede in EPDM, la pressione nominale PN10 o PN16, il rivestimento adatto e il tipo di connessione corretto.
Un corpo in ghisa sferoidale con sede in EPDM è una scelta comune per i progetti di fornitura di acqua pulita perché fornisce una tenuta affidabile e una durata pratica per il servizio a base d'acqua.
Nei progetti di trattamento dell'acqua, una valvola a farfalla può essere installata nelle linee di aspirazione, nei sistemi di filtraggio, nelle condotte di scarico e nei sistemi idrici di processo. I tecnici devono confermare la qualità del fluido, il contenuto di solidi, l'esposizione chimica, la pressione di esercizio, lo spazio di installazione e l'accesso per la manutenzione prima della selezione.
Se il mezzo contiene particelle abrasive, solidi pesanti o fluido ad alta viscosità, il tipo di valvola e il materiale della sede devono essere valutati attentamente per evitare usura prematura o problemi di tenuta.
Un corretto processo di selezione aiuta a ridurre il rischio di perdite, a migliorare l'efficienza dell'installazione e a garantire che la valvola corrisponda alle effettive condizioni di lavoro.
Fattore di selezione |
Cosa controllare |
|---|---|
Applicazione |
Protezione antincendio, HVAC, approvvigionamento idrico, trattamento dell'acqua o uso industriale. |
Tipo di connessione |
Connessione wafer, aletta, flangiata o scanalata. |
Materiale del corpo |
Ferro duttile o altro materiale specificato dal progetto. |
Materiale del sedile |
EPDM, NBR o altro materiale con compatibilità media. |
Valutazione della pressione |
PN10, PN16, Classe 150 o pressione nominale antincendio approvata. |
Tipo di operazione |
Maniglia, operatore a ingranaggi, scatola del segnale, attuatore elettrico o attuatore pneumatico. |
Standard |
EN, ISO, ANSI, ASME, AWWA o requisiti specifici del progetto. |
Certificazione |
UL, FM, ISO o altro certificato richiesto. |
Mezzo di lavoro |
Acqua, aria, acque reflue, fluidi industriali blandi o altri mezzi. |
Come a produttore di valvole a farfalla in Cina , Maitolead fornisce soluzioni di valvole per protezione antincendio, HVAC, approvvigionamento idrico, trattamento dell'acqua e altri sistemi di tubazioni. La gamma di prodotti è progettata in base alle esigenze pratiche di installazione, ai requisiti dei progetti internazionali e alle prestazioni a lungo termine delle tubazioni.
Maitolead fornisce diverse opzioni di valvole a farfalla per le diverse esigenze di progetto, tra cui design antincendio, scanalati, wafer, con aletta, flangiati e con azionamento a ingranaggi. Queste opzioni aiutano ad abbinare vari metodi di connessione, ambienti di installazione e specifiche di progetto.
Le configurazioni comuni includono corpo in ghisa sferoidale, sede in EPDM, sede in NBR, opzioni albero in acciaio inossidabile a seconda del modello e rivestimento protettivo per sistemi a base acqua. Queste caratteristiche rendono i prodotti adatti per applicazioni di protezione antincendio, HVAC e approvvigionamento idrico.
Maitolead supporta i requisiti di pressione di progetto comuni, tra cui PN10, PN16, Classe 150 e valori di pressione di protezione antincendio a seconda del modello approvato. Per i progetti internazionali, la pressione nominale deve essere selezionata in base alla progettazione del sistema, allo standard di progetto e ai documenti di certificazione.
Per i sistemi antincendio, la certificazione è un fattore chiave di acquisto. Maitolead fornisce soluzioni per valvole correlate a UL/FM e supporto per la gestione della qualità ISO. Per i modelli di protezione antincendio approvati, i clienti devono confermare il modello, le dimensioni, la pressione nominale, il tipo di connessione e l'ambito del certificato prima di effettuare un ordine.
Le soluzioni con valvole a farfalla Maitolead possono essere utilizzate in sistemi di protezione antincendio, sistemi HVAC, sistemi di approvvigionamento idrico, progetti di trattamento dell'acqua, condutture di servizi edili e reti di condotte comunali.
Una valvola a farfalla offre evidenti vantaggi per i moderni sistemi di tubazioni: design compatto, struttura leggera, funzionamento rapido, tenuta affidabile, tipi di connessione flessibili e installazione economicamente vantaggiosa. È ampiamente utilizzato nei progetti di protezione antincendio, HVAC, approvvigionamento idrico e trattamento delle acque.
Tuttavia, la scelta migliore non dipende solo dalla struttura base della valvola. Gli acquirenti devono valutare il tipo di prodotto, il materiale del corpo, il materiale del sedile, la pressione nominale, lo standard di connessione, il mezzo di lavoro, il metodo di funzionamento e i requisiti di certificazione.
Per i progetti che richiedono un controllo affidabile del flusso, Maitolead offre pratiche soluzioni di valvole a farfalla con opzioni di corpo in ghisa sferoidale, materiali della sede EPDM/NBR, valori di pressione PN10/PN16/Classe 150 e supporto relativo a UL/FM/ISO. Questi prodotti aiutano appaltatori, distributori e acquirenti di ingegneria a selezionare le valvole adatte per applicazioni di protezione antincendio, HVAC e fornitura idrica.
Una valvola a farfalla viene utilizzata per aprire, chiudere o regolare il flusso in un sistema di tubazioni. Viene comunemente applicato nella protezione antincendio, HVAC, approvvigionamento idrico, trattamento dell'acqua e condutture industriali.
Il vantaggio principale è la sua struttura compatta e leggera. Richiede meno spazio di installazione, funziona rapidamente con una rotazione di 90 gradi ed è più facile da manutenere rispetto a molti modelli di valvole tradizionali.
Un design wafer è installato tra due flange ed è compatto ed economico. Il design con alette presenta alette filettate attorno al corpo, consentendo uno smontaggio e una manutenzione più semplici della tubazione su un lato del sistema.
Un design scanalato è comunemente utilizzato nei sistemi di protezione antincendio, HVAC e di approvvigionamento idrico degli edifici. La sua connessione scanalata consente un'installazione rapida con giunti e semplifica la manutenzione.
Un corpo in ferro duttile offre buona robustezza, resistenza agli urti ed efficienza in termini di costi. È adatto per sistemi antincendio, HVAC e di approvvigionamento idrico dove sono richieste prestazioni affidabili di resistenza alla pressione.
L'EPDM è comunemente utilizzato per sistemi idrici, HVAC e antincendio. L'NBR è più adatto per alcuni fluidi che richiedono una migliore resistenza all'olio. La scelta finale dipende dal mezzo di lavoro, dalla temperatura, dalla pressione e dai requisiti del progetto.
PN16 si riferisce ad una pressione nominale di 16 bar. È comunemente utilizzato nella protezione antincendio, nell'approvvigionamento idrico e nei sistemi di servizio degli edifici che richiedono prestazioni di pressione più elevate rispetto a PN10.
Per molti progetti di protezione antincendio, la certificazione UL/FM può essere richiesta dalle specifiche del progetto, dal consulente, dall'appaltatore o dall'autorità locale. Gli acquirenti devono confermare l'esatto modello, dimensione, pressione nominale e tipo di connessione coperti dal certificato prima dell'acquisto.
