BSPT vs BSPP vs NPT kierteet: erot, sovellukset ja markkinaopas putkiliittimille

Putkijärjestelmissä kierretyyppi on yksi tärkeimmistä yksityiskohdista valittaessa putkiliittimiä, venttiilejä ja kierretarvikkeita. Väärä kierrestandardi voi aiheuttaa vuodon, asennuksen epäonnistumisen tai yhteensopimattomuuden paikallisen putkiston kanssa.

Kansainvälisistä markkinoista kolme yleisimmin käytettyä lankatyyppiä ovat BSPT , BSPP ja NPT . Niitä käytetään laajalti vesihuollossa, palosuojauksessa, LVI-, kaasu-, teollisuusputkistoissa ja mekaanisten laitteiden liitännöissä.

Tässä artikkelissa selitetään tärkeimmät erot BSPT-, BSPP- ja NPT-kierteiden välillä, niiden tiivistysmenetelmät, yleiset sovellukset ja sopivat markkinat.

Mikä on BSPT-säie?

BSPT tulee sanoista British Standard Pipe Taper Thread.

Se on kartiomainen kierre, mikä tarkoittaa, että langan halkaisija muuttuu vähitellen langan pituuden mukaan. Kun ulko- ja ulkokierteet kiristetään yhteen, kartiomainen muotoilu luo tiivistysvaikutuksen.

BSPT-kierteet vaativat yleensä tiivistysmateriaaleja, kuten PTFE-teippiä, putkitiivistettä tai kierremassaa tiivistyksen parantamiseksi.

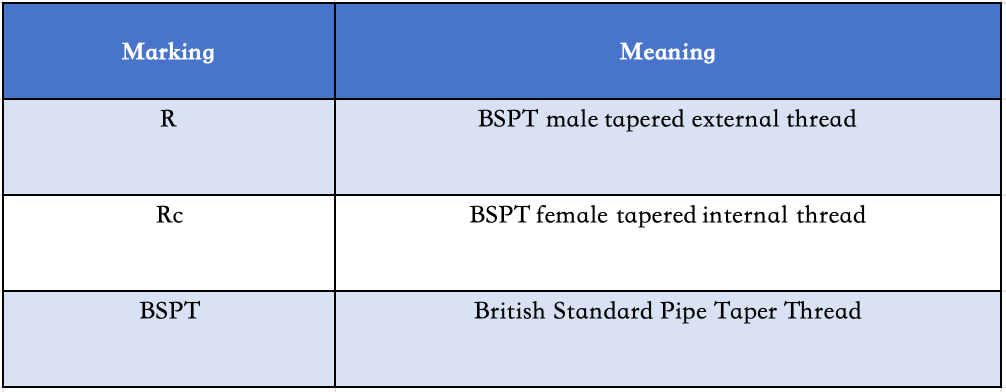

Yleiset BSPT-kierremerkinnät

BSPT-säikeet on yleensä merkitty seuraavasti:

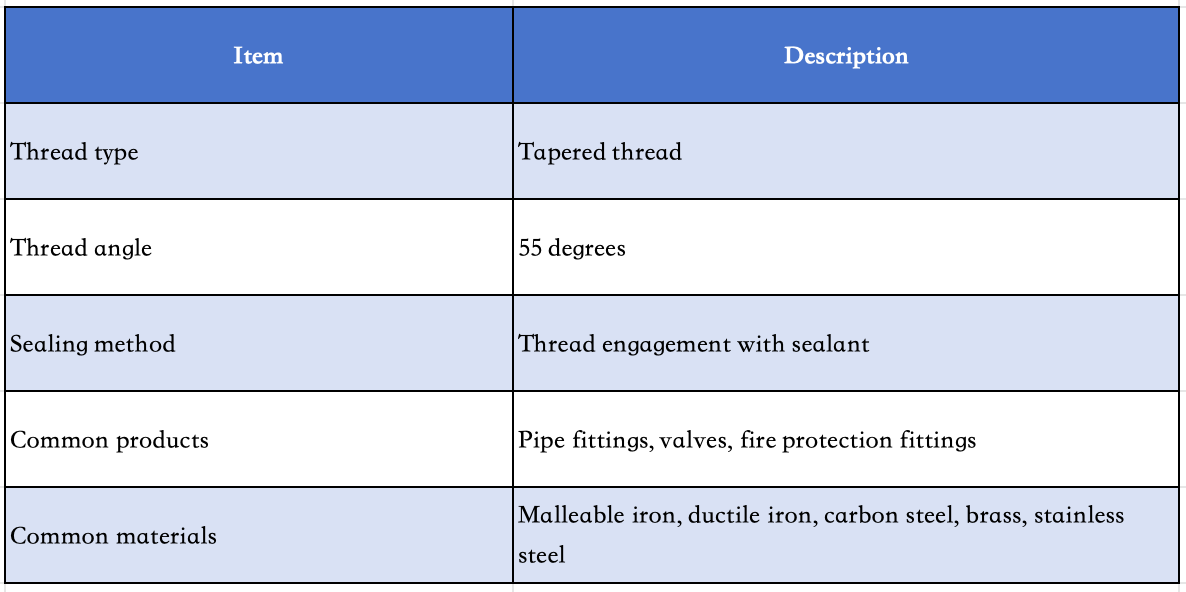

BSPT-kierteen tärkeimmät ominaisuudet

BSPP-kierteen tyypilliset sovellukset

BSPP-säikeitä käytetään usein:

• Hydrauliset liittimet

• Painemittarit

• Instrumenttien liitännät

• Mekaaniset laitteet

• Venttiilitarvikkeet

• Pneumaattiset komponentit

• Erikoisputkiliitännät vaativat tiivisteen

Tavallisissa kierteitetyissä putkiliittimissä BSPP on vähemmän yleinen kuin BSPT, mutta se on erittäin tärkeä hydrauliikka- ja laiteliitäntäjärjestelmissä.

Mikä on NPT-lanka?

NPT tulee sanoista National Pipe Thread.

Se on amerikkalainen standardi kartioputkikierre. Kuten BSPT, myös NPT on kartiomainen kierre, mutta kierteen kulma ja muoto ovat erilaiset.

NPT-kierteet on suunniteltu luomaan tiiviste kierteiden häiriöiden kautta. Useimmissa sovelluksissa käytetään myös PTFE-teippiä tai putkitiivistettä paremman tiivistyksen varmistamiseksi.

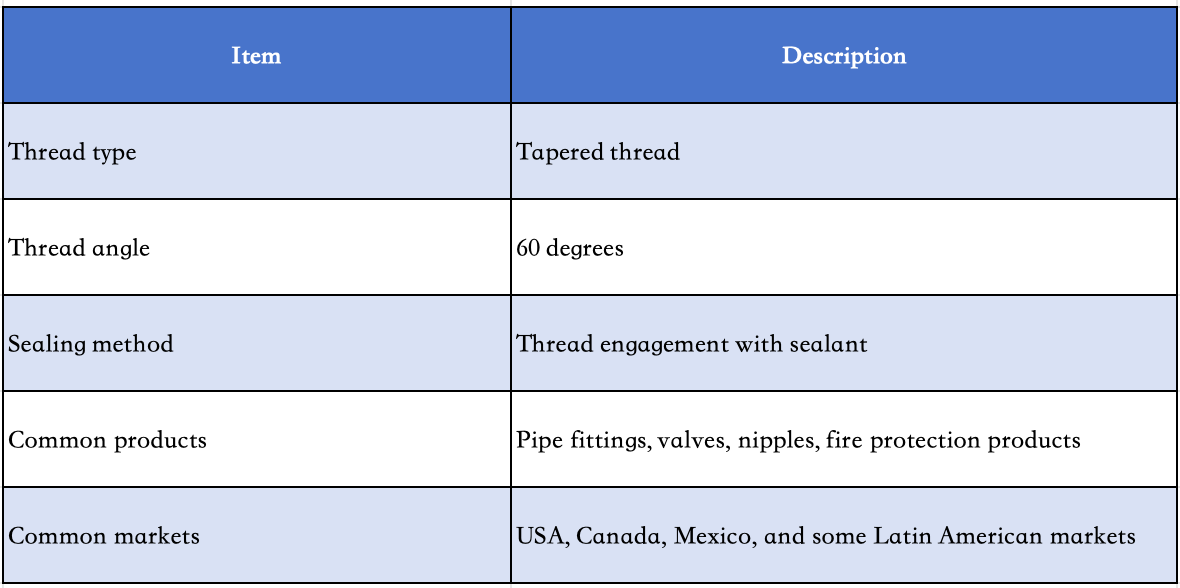

NPT-säikeen tärkeimmät ominaisuudet

Tyypillisiä NPT-kierteen sovelluksia

NPT-säikeitä käytetään yleisesti:

• Kierreputket

• Palontorjuntajärjestelmät

• Teollisuuden putkistojärjestelmät

• Öljy- ja kaasuputket

• Vedenkäsittelyjärjestelmät

• Venttiilit ja putkinipat

• Mekaaniset ja laiteliitännät

NPT on erityisen yleinen Pohjois-Amerikan markkinoilla ja amerikkalaisiin standardeihin perustuvissa projekteissa.

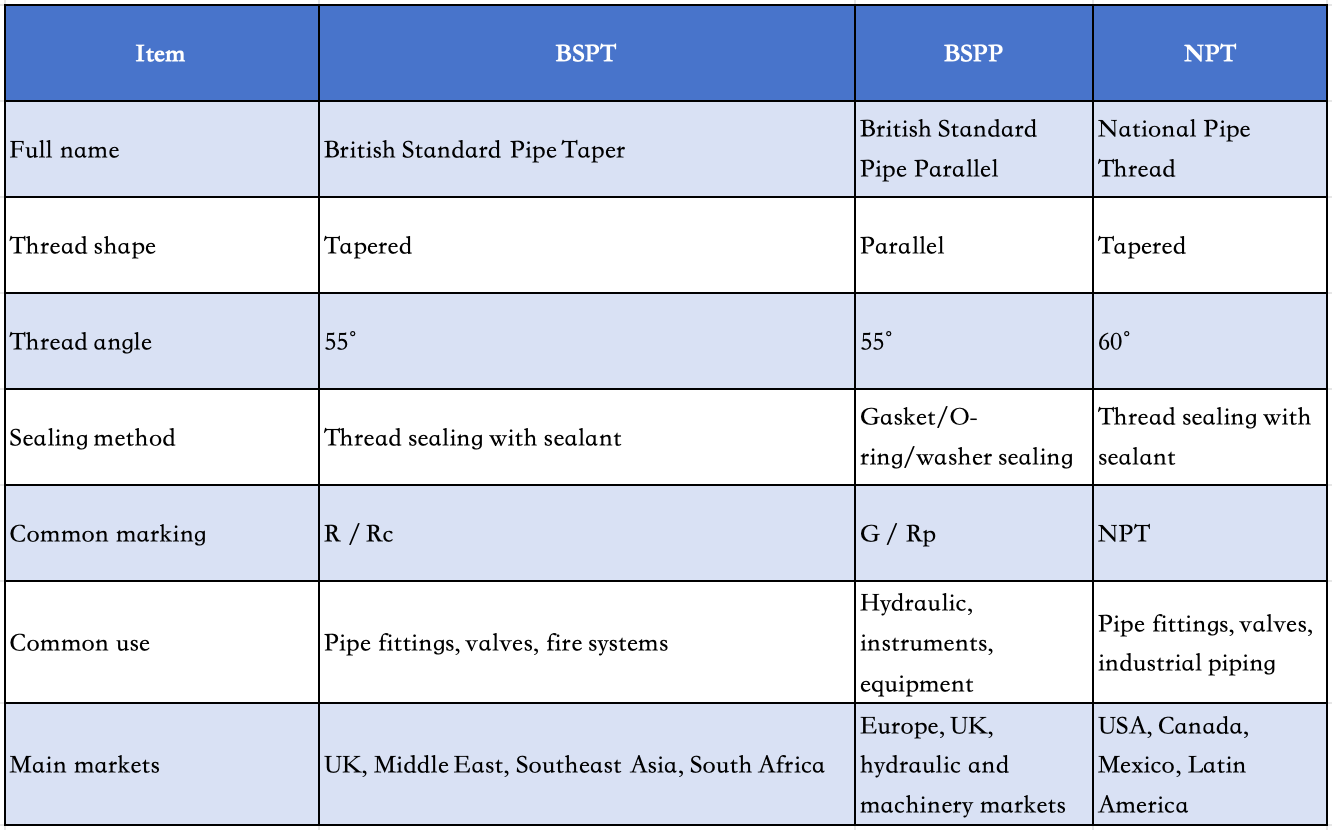

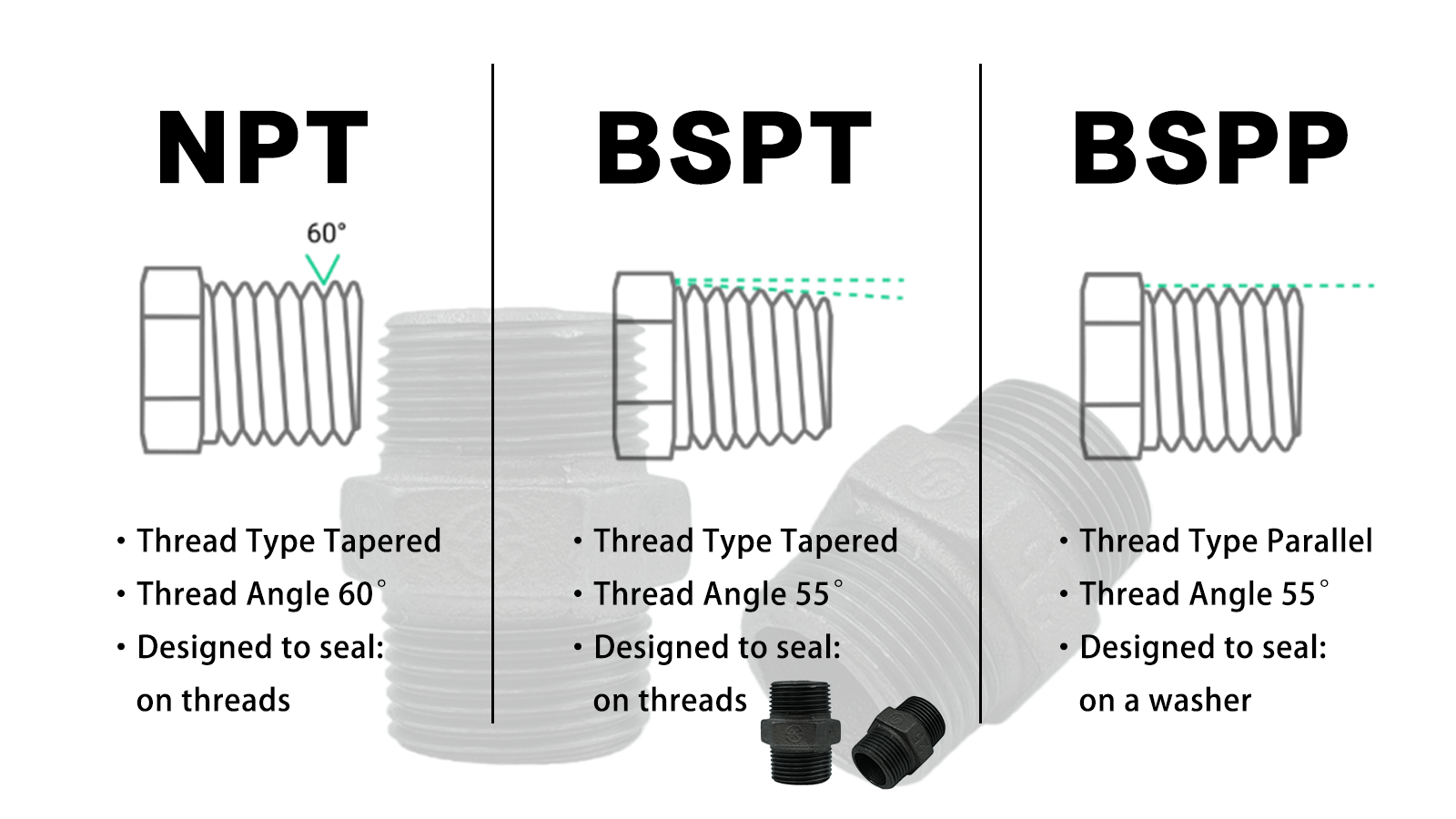

BSPT vs BSPP vs NPT: Keskeiset erot

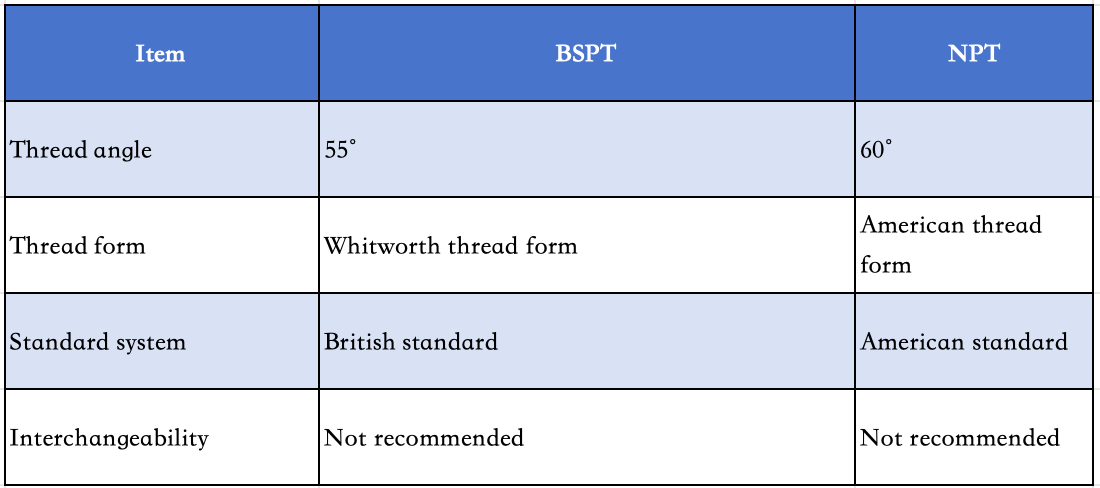

Voivatko BSPT- ja NPT-langat olla keskenään vaihdettavissa?

Ei. BSPT- ja NPT-kierteitä ei suositella käytettäväksi keskenään.

Vaikka sekä BSPT että NPT ovat kartiomaisia ​​kierteitä, niillä on erilaiset kierrekulmat ja kierreprofiilit.

BSPT:n ja NPT:n käyttö yhdessä voi aiheuttaa huonon tiivistyksen, kierrevaurion, vuodon tai asennusvirheen.

Kansainvälisissä tilauksissa ostajien tulee aina vahvistaa vaadittu lankatyyppi ennen tuotantoa.

Mikä lankatyyppi kannattaa valita?

Oikea lankatyyppi riippuu projektin standardista, tuotetyypistä ja kohdemarkkinoista.

Takorautaputkiliittimille

Takorautaputkiliittimissä :yleisimmät kierretyypit ovat

• BSPT

• NPT

BSPT:tä käytetään laajalti Ison-Britannian standardimarkkinoilla, kun taas NPT:tä käytetään pääasiassa Yhdysvaltojen standardimarkkinoilla.

Palonsuojaputkiliittimiin

Palonsuojaputkijärjestelmien kierretyypin tulee noudattaa projektin eritelmiä. Yleisiä vaihtoehtoja ovat:

• BSPT brittiläisiin standardiprojekteihin

• NPT amerikkalaisille standardiprojekteille

Palontorjuntaprojekteissa kierteiden tarkkuus ja tiivistyskyky ovat erityisen tärkeitä, koska järjestelmän on säilytettävä paine ja turvallisuus käytön aikana.

Venttiileille

Kierreventtiileille vaadittava kierretyyppi riippuu markkinoista ja asennusjärjestelmästä. Yleisiä vaihtoehtoja ovat:

• BSPT-kierrepäät

• NPT-kierrepäät

• BSPP-kierrepäät erikoissovelluksiin

BSPT ja NPT ovat yleisempiä palontorjunta-, vesihuolto-, LVI- ja teollisuusjärjestelmissä käytettävissä venttiileissä kuin BSPP.

Hydrauli- ja instrumenttiliitäntöihin

Hydrauliliittimissä, painemittareissa ja instrumenttien liitännöissä BSPP on usein yleisempi, koska se käyttää tiivistettä tai O-rengastiivistettä.

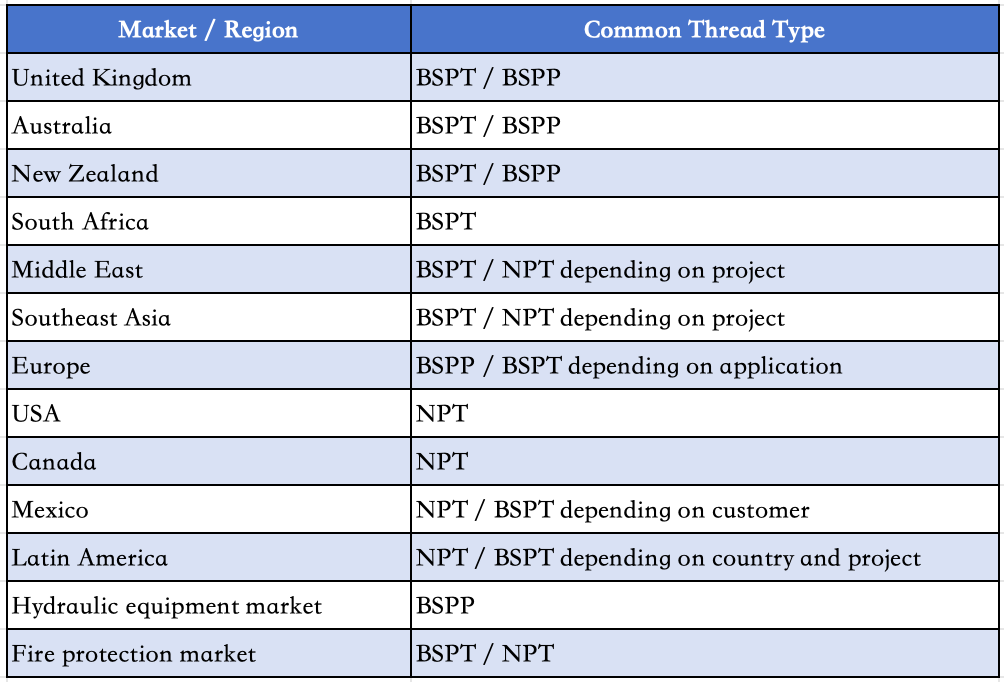

Markkinaopas BSPT-, BSPP- ja NPT-säikeille

Kansainvälisessä kaupassa turvallisin tapa on varmistaa tarkka lankastandardi asiakkaalta ennen tarjousta ja tuotantoa.

Miksi kierretyypillä on väliä putkiliittimissä ja venttiileissä

Oikean lankatyypin valitseminen voi auttaa välttämään:

• Vuoto painetestauksen aikana

• Lanka ei täsmää asennuksen aikana

• Tuotteen hylkääminen projektipaikalla

• Vaihtamisesta lisämaksu

• Projektin toimituksissa viivästyy

• Turvallisuusriskit palo- ja paineputkijärjestelmissä

Maahantuojille, jakelijoille ja urakoitsijoille lankastandardin vahvistaminen on pieni askel, mutta erittäin tärkeä onnistuneen asennuksen kannalta.

Johtopäätös

BSPT, BSPP ja NPT ovat kolme tärkeää putken kierrestandardia, joita käytetään maailmanlaajuisissa putkistojärjestelmissä.

BSPT on brittiläinen standardi kartiokierre, jota käytetään yleisesti putkiliittimissä, venttiileissä ja palosuojaputkijärjestelmissä. BSPP on brittiläinen standardi rinnakkaiskierre, jota käytetään yleisesti hydrauli-, instrumentti- ja laiteliitännöissä. NPT on amerikkalainen standardi kartiomainen lanka, jota käytetään laajalti Pohjois-Amerikassa ja amerikkalaisissa standardiprojekteissa.

Putkiliittimissä, venttiileissä ja palosuojajärjestelmissä kierretyyppi tulee aina varmistaa ennen valmistusta oikean liitännän, luotettavan tiivistyksen ja sujuvan asennuksen varmistamiseksi.

Putkenosien, venttiilien ja palosuojaputkituotteiden ammattitoimittajana voimme tarjota erilaisia ​​kierrevaihtoehtoja asiakkaan vaatimusten mukaan, mukaan lukien BSPT-, BSPP- ja NPT-kierteet.

FAQ

1. Mikä on tärkein ero BSPT:n ja BSPP:n välillä?

BSPT on kartiomainen kierre, joka tiivistää pääasiassa kierreliitännällä tiivisteaineen kanssa. BSPP on yhdensuuntainen kierre ja yleensä tiivistetään tiivisteellä, O-renkaalla tai aluslevyllä.

2. Onko BSPT sama kuin NPT?

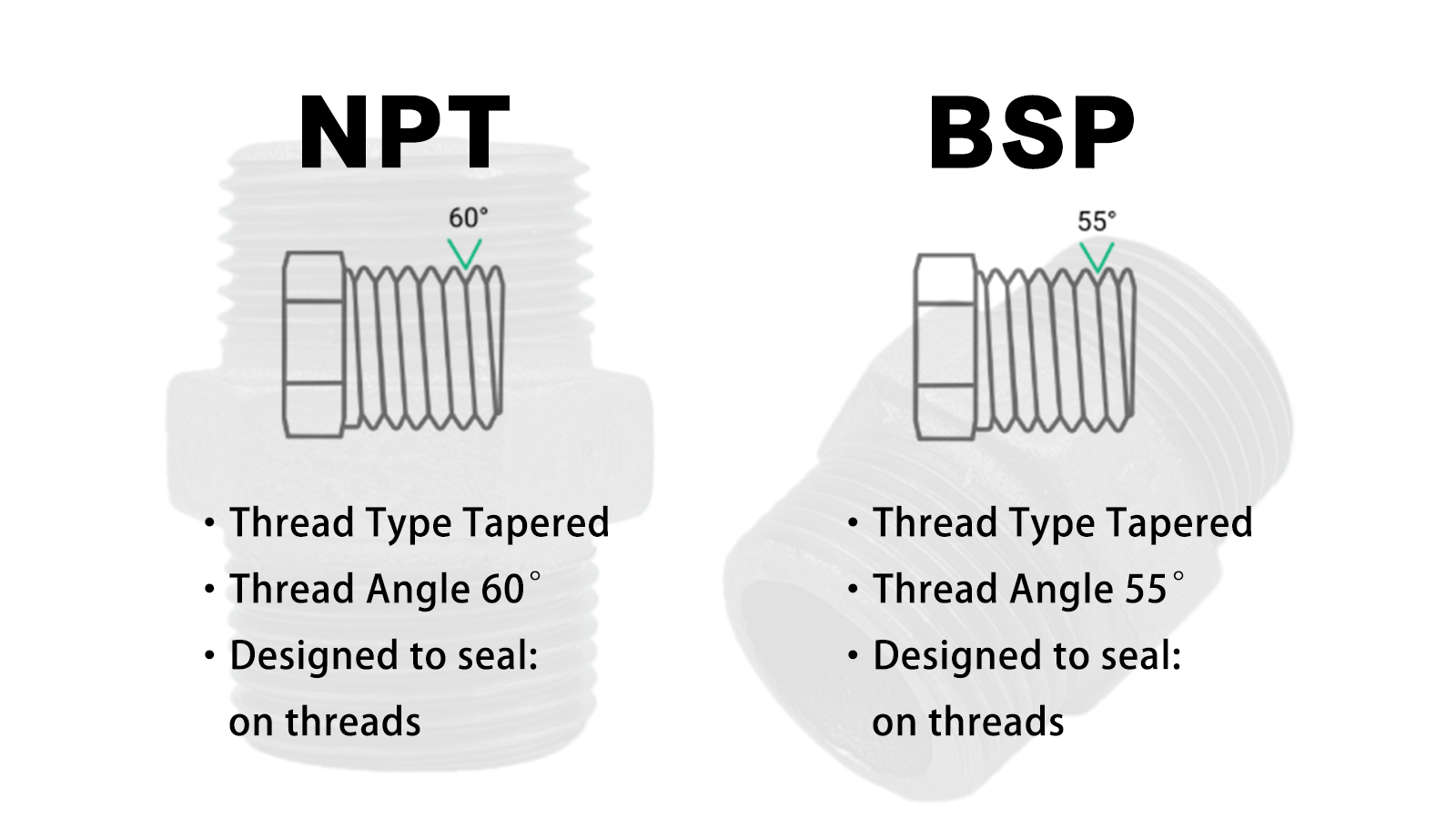

Ei. BSPT ja NPT ovat molemmat kartiomaisia ​​kierteitä, mutta niillä on erilaiset kierrekulmat ja kierremuodot. BSPT:ssä on 55 asteen kierrekulma, kun taas NPT:ssä on 60 asteen kierrekulma.

3. Voidaanko BSPT ja NPT liittää yhteen?

Sitä ei suositella. BSPT:n ja NPT:n käyttö yhdessä voi aiheuttaa vuotoja, kierrevaurioita tai huonon tiivistyskyvyn.

4. Mitä kierrettä käytetään yleisesti takorautaputkien liittimissä?

BSPT ja NPT ovat yleisimmät kierretyypit temperrautaputkiliittimissä. BSPT on yleinen Ison-Britannian standardimarkkinoilla, kun taas NPT on yleinen Amerikan standardimarkkinoilla.

5. Mikä kierre on parempi palosuojaputkiliittimiin?

Se riippuu projektin standardista. BSPT on yleinen monilla Ison-Britannian standardimarkkinoilla, kun taas NPT on yleinen amerikkalaisissa standardipalontorjuntaprojekteissa.

6. Sopiiko BSPP tavallisiin putkiliittimiin?

BSPP:tä voidaan käyttää joissakin putkisovelluksissa, mutta se on yleisempää hydrauliliittimissä, instrumenteissa, venttiilitarvikkeissa ja mekaanisissa laitteissa, joissa tarvitaan tiivistettä tai O-rengastiivistystä.
