Grooved Reducing Cross Connector Fitting

Pangkalahatang-ideya

Ang Threaded Reducing Cross ay isang multifunctional pipe fitting na idinisenyo upang kumonekta sa apat na pipeline sa isang junction , habang tinatanggap ang iba't ibang paraan ng koneksyon at laki ng tubo . Hindi tulad ng isang fully grooved reducing cross, pinagsasama ng fitting na ito ang mga sinulid na koneksyon sa isang axis na may mga grooved na koneksyon sa kabilang linya , na nag-aalok ng pambihirang flexibility sa pipeline layout at system design. Nagbibigay-daan ito sa multi-directional flow distribution at malawakang ginagamit sa mga kumplikadong sistema ng piping sa iba't ibang industriya.

Paglalarawan ng Produkto

Ang Threaded Reducing Cross ay nagbibigay-daan sa apat na tubo na maikonekta sa isang punto, na nagpapahaba sa pipeline sa apat na direksyon . Kadalasan, ang dalawang magkasalungat na saksakan ay konektado sa pamamagitan ng mga pipe thread , habang ang iba pang dalawang saksakan ay pinagdugtong gamit ang mga grooved couplings , na ginagawang perpekto para sa mga system na nagsasama ng parehong small-diameter threaded piping at mas malalaking grooved pipelines.

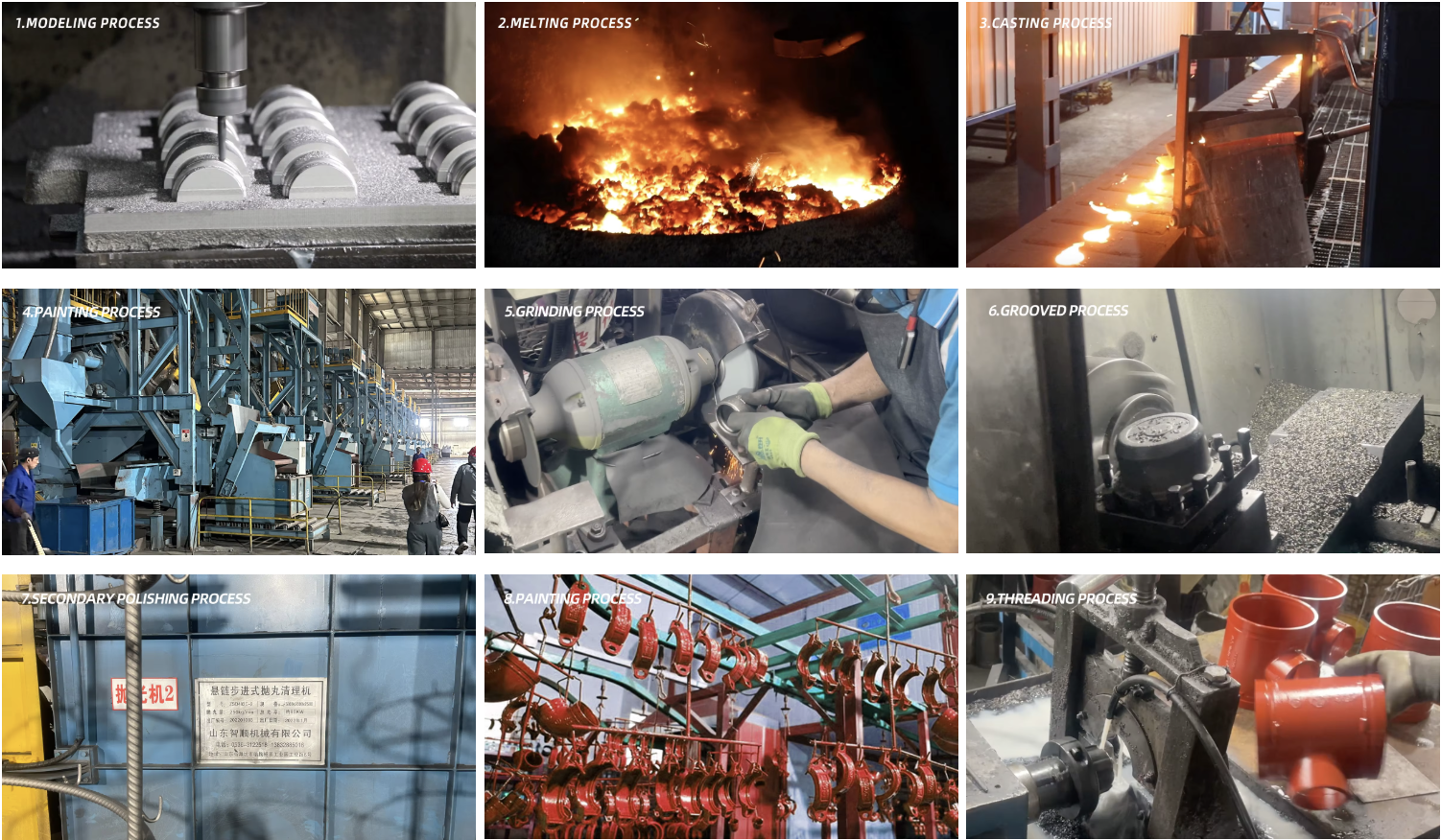

Ang angkop na ito ay maaaring gawin bilang alinman sa isang pantay na krus o isang hindi pantay na (pagbabawas) na krus , depende sa mga kinakailangan sa laki ng tubo. Ang mga sukat at pagtutukoy ay tinutukoy ng konektadong laki ng tubo at mga naaangkop na pamantayan. Ang disenyo ay sumusunod sa kinikilalang internasyonal na mga pamantayan ng piping at ginawa gamit ang mga advanced na proseso ng pagmamanupaktura upang matiyak ang lakas, katumpakan, at pangmatagalang pagiging maaasahan.

Presyon ng hangin at iskedyul ng presyon ng hawak
HINDI.	Sukat	Presyon	Oras na para panatilihin ang pressure	Puna
1	≤DN50	≥0.5MPa	≥5s	Presyon ng hangin
2	>DN50~DN350	≥0.5MPa	≥10s	Presyon ng hangin
3	>DN350	1.5 beses ang na-rate na presyon ng pagtatrabaho	5min	presyon ng tubig

Gasket ng goma
Pangalan	Inirerekomendang Medium ng Application	Mga Kaugnay na Pamantayan	Inirerekomendang Temperatura ng Application Saklaw ng
E:EPDM	supply ng tubig, drainage, dumi sa alkantarilya, normal na temperatura ng hangin, mahinang acid, at mahinang alkali	GB5135.11	-30℃~+130℃
		GB/T 21873	-22°F~+266°F
	tuloy-tuloy na supply ng 110 ℃ mainit na tubig	GB/T 27572
D:NITRILE	petrolyo, langis ng gulay, langis ng mineral	GB5135.11	-20℃~+80℃
		GB/T 23658	-4°F~+176°F
S:SIUCON	inuming tubig	GB/T 28604	-40℃~+180℃
	mataas na temperatura na tuyong hangin at ilang na may mataas na temperatura mga kemikal	GB5135.11	-40°F~+356°F
F: FLUORINE	ang acid, alkaline solution, at mainit na lubricating oil	HG/T 2181	-20℃~+180°
			-4°F~+356F
V:NEOPRENE	tubig dagat		'-20°℃~+100℃ -4°F~+212°F

Sukat	Pipe O.D.	sa Paggawa Presyon	Cross Standard L	UL	UL
DN sa	mm sa	PSI MPa	mm sa
32 1-1/4	42.4 1.660	300 2.07	60 2.362	UL	FM
40 1-1/2	48.3 1.900	300 2.07	60 2.362	UL	FM
50 2	60.3 2.375	300 2.07	70 2.755	UL	FM
65 2-1/2	73.0 2.875	300 2.07	76 2.992	UL	FM
65 2-1/2	76.1 3.000	300 2.07	76 2.992	UL	FM
80 3	88.9 3.500	300 2.07	86 3.386	UL	FM
100 4	108.0 4.252	300 2.07	102 4.016	UL	FM
100 4	114.3 4.500	300 2.07	102 4.016	UL	FM
125 5	139.7 5.500	300 2.07	123 4.843	UL	FM
125 5	141.3 5.563	300 2.07	123 4.843	UL	FM
150 6	165.1 6.500	300 2.07	140 5.511	UL	FM
150 6	168.3 6.625	300 2.07	140 5.511	UL	FM
250 10	273 10.75	300 2.07	215 8.464	UL	FM
300 12	323.9 12.75	300 2.07	245 9.645	UL	FM

Mga Pangunahing Tampok at Pag-andar

• Hybrid na disenyo ng koneksyon na pinagsasama ang sinulid at ukit na mga saksakan

• Sinusuportahan ang iba't ibang diameter ng pipe sa loob ng isang angkop

• Four-way extension para sa mahusay na pamamahagi ng pipeline

• Mga saksakan na may sinulid na angkop para sa mga koneksyon sa sangay na may maliit na diameter

• Mga grooved outlet para sa mabilis, secure na pag-install sa mga pangunahing pipeline

• I-clear ang mga marka para sa laki, rating ng presyon, at pagkakakilanlan ng sertipikasyon

• Maaasahang sealing at pressure performance para sa mga demanding application

---

Mga aplikasyon

• Proteksyon ng sunog at mga sistema ng piping ng sprinkler

• Mga halaman sa pagproseso ng kemikal

• Mga refinery ng langis at mga pasilidad ng petrochemical

• Mga pipeline ng pang-industriya na utility

• Mga serbisyo sa komersyal at matataas na gusali

Ang angkop na ito ay partikular na angkop para sa mga system kung saan ang pag-optimize ng espasyo, magkahalong mga uri ng koneksyon, at multi-directional flow distribution . kinakailangan

Faq

Q1: Para saan ginagamit ang Threaded Reducing Cross?

Ginagamit ito upang ikonekta ang apat na pipeline sa iisang junction , habang pinapayagan ang iba't ibang laki ng pipe at paraan ng koneksyon sa loob ng parehong angkop.

---

Q2: Paano ito naiiba sa isang grooved reducing cross?

Pinagsasama ng sinulid na reducing cross ang mga sinulid na koneksyon sa isang axis at mga grooved na koneksyon sa kabilang , habang ang isang grooved reducing cross ay gumagamit ng mga grooved na koneksyon sa lahat ng outlet.

---

Q3: Available ba ang fitting sa pantay at pampababang uri?

Oo. Maaari itong ibigay bilang parehong equal cross at unequal (reducing) cross , depende sa mga kinakailangan sa disenyo ng system.

---

Q4: Anong mga materyales ang karaniwang magagamit?

Ang mga sinulid na nagpapababa ng krus ay karaniwang available sa stainless steel, alloy steel, at carbon steel , na may pagpili ng materyal batay sa mga pangangailangan ng aplikasyon.

---

Q5: Saang mga industriya karaniwang ginagamit ang angkop na ito?

Ito ay malawakang ginagamit sa proteksyon ng sunog, pagpoproseso ng kemikal, petrochemical, refinery, at mga pang-industriyang piping system.

---

Q6: Maaari bang ipasadya ang angkop?

Oo. Maaaring i-customize ang mga sukat, materyales, at pamantayan ng thread ayon sa mga detalye ng customer at mga kinakailangan ng proyekto.

Mga Lugar ng Application

apoy	pipeline ng langis	pipeline ng gas	paggamot ng tubig	Sistema ng Pipeline ng tubig	HVAC
