Рифленый переходной фитинг с поперечным соединителем

Обзор

Крестовина -переходник с резьбой представляет собой многофункциональный трубопроводный фитинг, предназначенный для соединения четырех трубопроводов в одном стыке и допускающий различные способы соединения и размеры труб . В отличие от редукционного крестовины с полной канавкой, этот фитинг сочетает в себе резьбовые соединения на одной оси и рифленые соединения на другой , что обеспечивает исключительную гибкость при компоновке трубопровода и конструкции системы. Он обеспечивает разнонаправленное распределение потока и широко используется в сложных трубопроводных системах в различных отраслях промышленности.

Описание продукта

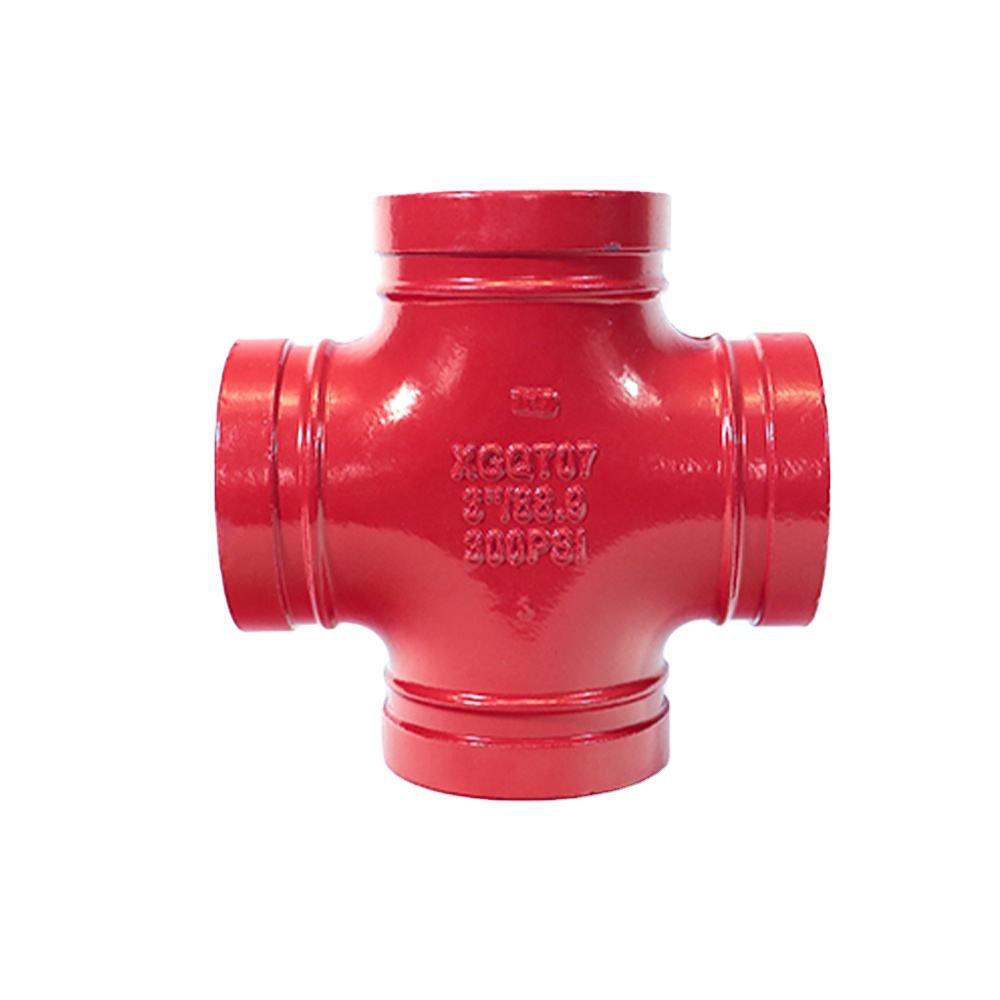

Крестовина-переходник с резьбой позволяет соединить четыре трубы в одной точке, удлиняя трубопровод в четырех направлениях . Обычно два противоположных выхода соединяются посредством трубной резьбы , а два других выхода соединяются с помощью муфт с пазами , что делает его идеальным для систем, объединяющих как трубы с резьбой малого диаметра, так и трубопроводы с пазами большего диаметра.

В зависимости от требований к размеру трубы этот фитинг может быть изготовлен либо в виде равного креста , либо в виде неравного (переходного) креста . Размеры и технические характеристики определяются размерами присоединяемых труб и применимыми стандартами. Конструкция соответствует признанным международным стандартам трубопроводов и производится с использованием передовых производственных процессов, обеспечивающих прочность, точность и долгосрочную надежность.

График давления воздуха и давления удержания
НЕТ.	Размер	Давление	Время держать давление	Примечание
1	≤DN50	≥0,5 МПа	≥5 с	Давление воздуха
2	>Ду50~Ду350	≥0,5 МПа	≥10 с	Давление воздуха
3	>Ду350	В 1,5 раза превышает номинальное рабочее давление	5 минут	давление воды

Резиновая прокладка
Имя	Рекомендуемая среда применения	Сопутствующие стандарты	Рекомендуемый температур применения диапазон
Э:ЭПДМ	водоснабжение, дренаж, канализация, воздух нормальной температуры , слабая кислота и слабая щелочь.	ГБ5135.11	-30℃~+130℃
		ГБ/Т 21873	-22°Ф~+266°Ф
	постоянная подача горячей воды температурой 110℃	ГБ/Т 27572
Д:НИТРИЛ	нефть, растительное масло, минеральное масло	ГБ5135.11	-20℃~+80℃
		ГБ/Т 23658	-4°F~+176°F
С:СИУКОН	питьевая вода	ГБ/Т 28604	-40℃~+180℃
	высокотемпературный сухой воздух и некоторые высокотемпературные химикаты	ГБ5135.11	-40°Ф~+356°Ф
Ф: ФТОР	Кислота, щелочной раствор и горячее смазочное масло	ХГ/Т 2181	-20℃~+180°
			-4°F~+356°F
В: НЕОПРЕН	морская вода		'-20°℃~+100°F -4°F~+212°F

Размер	трубы Внешний диаметр	Рабочее давление	Крест Стандарт L	UL	UL
DN в	мм дюйм	фунт/ кв.дюйм МПа	мм дюйм
32 1-1/4	42.4 1.660	300 2.07	60 2.362	UL	ФМ
40 1-1/2	48.3 1.900	300 2.07	60 2.362	UL	ФМ
50 2	60.3 2.375	300 2.07	70 2.755	UL	ФМ
65 2-1/2	73.0 2.875	300 2.07	76 2.992	UL	ФМ
65 2-1/2	76.1 3.000	300 2.07	76 2.992	UL	ФМ
80 3	88.9 3.500	300 2.07	86 3.386	UL	ФМ
100 4	108.0 4.252	300 2.07	102 4.016	UL	ФМ
100 4	114.3 4.500	300 2.07	102 4.016	UL	ФМ
125 5	139.7 5.500	300 2.07	123 4.843	UL	ФМ
125 5	141.3 5.563	300 2.07	123 4.843	UL	ФМ
150 6	165.1 6.500	300 2.07	140 5.511	UL	ФМ
150 6	168.3 6.625	300 2.07	140 5.511	UL	ФМ
250 10	273 10.75	300 2.07	215 8.464	UL	ФМ
300 12	323.9 12.75	300 2.07	245 9.645	UL	ФМ

Ключевые особенности и функции

• Гибридная конструкция соединения, сочетающая резьбовые и рифленые выходы.

• Поддерживает трубы разных диаметров в одном фитинге

• Четырехстороннее расширение для эффективного распределения трубопроводов

• Резьбовые выходы, подходящие для ответвительных соединений малого диаметра.

• Рифленые выпуски для быстрой и безопасной установки на магистральных трубопроводах.

• Четкая маркировка размера, номинального давления и сертификации.

• Надежное уплотнение и производительность по давлению для требовательных применений.

---

Приложения

• Противопожарные и спринклерные трубопроводные системы

• Химические перерабатывающие заводы

• Нефтеперерабатывающие и нефтехимические предприятия

• Промышленные инженерные трубопроводы

• Услуги коммерческого и высотного строительства

Этот фитинг особенно подходит для систем, где оптимизация пространства, смешанные типы соединений и разнонаправленное распределение потока . требуется

Часто задаваемые вопросы

Вопрос 1: Для чего используется переходник с резьбой?

Он используется для соединения четырех трубопроводов в одном соединении , позволяя при этом использовать разные размеры труб и способы соединения в одном фитинге.

---

В2: Чем он отличается от рифленой переходной крестовины?

Резьбовой переходник сочетает в себе резьбовые соединения на одной оси и рифленые соединения на другой , тогда как рифленый переходник использует рифленые соединения на всех выходах.

---

В3: Доступны ли фитинги равного и редукционного типов?

Да. В зависимости от требований конструкции системы он может поставляться как равнокрестным , так и неравнокрестным (переходным) .

---

В4: Какие материалы обычно доступны?

Крестовины с резьбой обычно изготавливаются из нержавеющей стали, легированной стали и углеродистой стали , при этом выбор материала зависит от потребностей применения.

---

В5: В каких отраслях обычно используется этот фитинг?

Он широко используется в противопожарных, химических, нефтехимических, нефтеперерабатывающих и промышленных трубопроводных системах..

---

В6: Можно ли настроить фитинг?

Да. Размеры, материалы и стандарты резьбы могут быть настроены в соответствии со спецификациями заказчика и требованиями проекта..
