Raccord de connecteur croisé réducteur rainuré

Aperçu

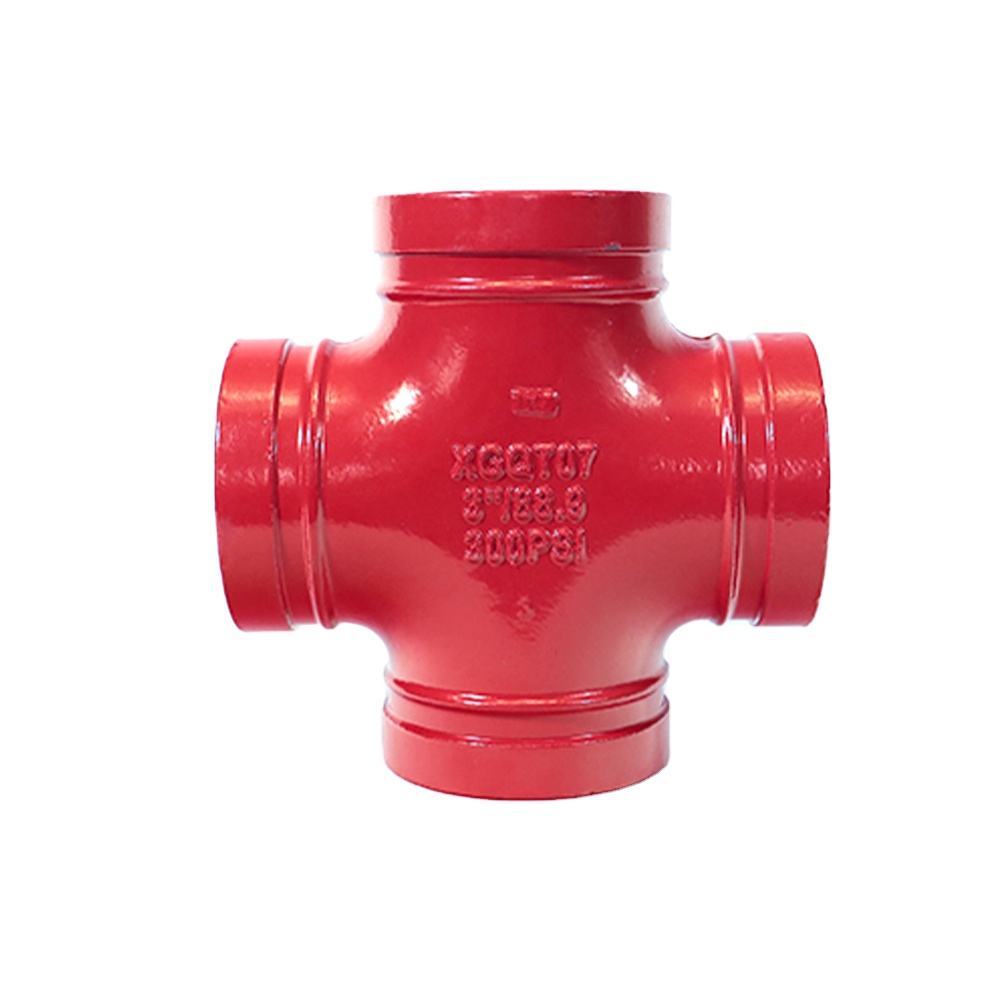

La croix réductrice filetée est un raccord de tuyauterie multifonctionnel conçu pour connecter quatre pipelines à une seule jonction , tout en s'adaptant à différentes méthodes de connexion et tailles de tuyaux . Contrairement à une croix réductrice entièrement rainurée, ce raccord combine des connexions filetées sur un axe avec des connexions rainurées sur l'autre , offrant une flexibilité exceptionnelle dans la disposition des canalisations et la conception du système. Il permet une distribution de débit multidirectionnelle et est largement utilisé dans les systèmes de tuyauterie complexes de diverses industries.

Description du produit

La croix réductrice filetée permet de connecter quatre tuyaux en un seul point, prolongeant ainsi le pipeline dans quatre directions . Généralement, deux sorties opposées sont reliées via des filetages de tuyau , tandis que les deux autres sorties sont reliées à l'aide de raccords rainurés , ce qui le rend idéal pour les systèmes intégrant à la fois des canalisations filetées de petit diamètre et des canalisations rainurées plus grandes.

Ce raccord peut être fabriqué sous forme de croix égale ou de croix inégale (réductrice) , en fonction des exigences de taille de tuyau. Les dimensions et les spécifications sont déterminées par les tailles des tuyaux connectés et les normes applicables. La conception est conforme aux normes internationales reconnues en matière de tuyauterie et est produite à l'aide de processus de fabrication avancés pour garantir résistance, précision et fiabilité à long terme.

Pression atmosphérique et pression de maintien
NON.	Taille	Pression	Il est temps de maintenir la pression	Remarque
1	≤DN50	≥0,5MPa	≥5s	Pression atmosphérique
2	>DN50~DN350	≥0,5MPa	≥10s	Pression atmosphérique
3	>DN350	1,5 fois la pression de service nominale	5 minutes	pression de l'eau

Joint en caoutchouc
Nom	recommandé Support d'application	Normes connexes	recommandée de température d’application Plage
E:EPDM	approvisionnement en eau, drainage, eaux usées, air à température normale, acide faible et alcali faible	GB5135.11	-30 ℃ ~ + 130 ℃
		GB/T21873	-22°F~+266°F
	approvisionnement continu en à 110 ℃ eau chaude	GB/T27572
D : NITRILE	pétrole, huile végétale, huile minérale	GB5135.11	-20 ℃ ~ + 80 ℃
		GB/T23658	-4°F~+176°F
S:SIUCON	eau potable	GB/T28604	-40 ℃ ~ + 180 ℃
	air sec à haute température et certains à haute température produits chimiques	GB5135.11	-40°F~+356°F
F: FLUOR	l'acide, la solution alcaline et l'huile lubrifiante chaude	HG/T2181	-20 ℃~+180°
			-4°F~+356F
V : NÉOPRÈNE	eau de mer		'-20°℃~+100°C -4°F~+212°F

Taille	du tuyau Diamètre extérieur	de service Pression	Croix Standard L	UL	UL
DN dans	mm po	PSIMPa ​	mm po
32 1-1/4	42.4 1.660	300 2.07	60 2.362	UL	FM
40 1-1/2	48.3 1.900	300 2.07	60 2.362	UL	FM
50 2	60.3 2.375	300 2.07	70 2.755	UL	FM
65 2-1/2	73.0 2.875	300 2.07	76 2.992	UL	FM
65 2-1/2	76.1 3.000	300 2.07	76 2.992	UL	FM
80 3	88.9 3.500	300 2.07	86 3.386	UL	FM
100 4	108.0 4.252	300 2.07	102 4.016	UL	FM
100 4	114.3 4.500	300 2.07	102 4.016	UL	FM
125 5	139.7 5.500	300 2.07	123 4.843	UL	FM
125 5	141.3 5.563	300 2.07	123 4.843	UL	FM
150 6	165.1 6.500	300 2.07	140 5.511	UL	FM
150 6	168.3 6.625	300 2.07	140 5.511	UL	FM
250 10	273 10.75	300 2.07	215 8.464	UL	FM
300 12	323.9 12.75	300 2.07	245 9.645	UL	FM

Principales caractéristiques et fonctions

• Conception de connexion hybride combinant des sorties filetées et rainurées

• Prend en charge différents diamètres de tuyaux dans un seul raccord

• Extension à quatre voies pour une distribution efficace des pipelines

• Sorties filetées adaptées aux branchements de petit diamètre

• Sorties rainurées pour une installation rapide et sécurisée sur les canalisations principales

• Marquages ​​clairs pour la taille, la pression nominale et l'identification de la certification

• Performances d'étanchéité et de pression fiables pour les applications exigeantes

---

Applications

• Systèmes de tuyauterie de protection incendie et de gicleurs

• Usines de traitement chimique

• Raffineries de pétrole et installations pétrochimiques

• Pipelines industriels

• Services pour immeubles commerciaux et de grande hauteur

Ce raccord est particulièrement adapté aux systèmes où une optimisation de l'espace, des types de connexions mixtes et une distribution de flux multidirectionnelle sont nécessaires.

FAQ

Q1 : À quoi sert une croix réductrice filetée ?

Il est utilisé pour connecter quatre pipelines à une seule jonction , tout en permettant différentes tailles de tuyaux et méthodes de connexion au sein du même raccord.

---

Q2 : En quoi diffère-t-elle d’une croix réductrice rainurée ?

Une croix réductrice filetée combine des raccords filetés sur un axe et des raccords rainurés sur l'autre , tandis qu'une croix réductrice rainurée utilise des raccords rainurés sur toutes les sorties.

---

Q3 : Le raccord est-il disponible en types égaux et réducteurs ?

Oui. Il peut être fourni sous forme de croix égale ou inégale (réductrice) , en fonction des exigences de conception du système.

---

Q4 : Quels matériaux sont couramment disponibles ?

Les croix réductrices filetées sont généralement disponibles en acier inoxydable, en acier allié et en acier au carbone , avec une sélection de matériaux basée sur les besoins de l'application.

---

Q5 : Dans quelles industries ce raccord est-il couramment utilisé ?

Il est largement utilisé dans les systèmes de tuyauterie de protection contre les incendies, de traitement chimique, de pétrochimie, de raffinerie et d'industrie..

---

Q6 : Le raccord peut-il être personnalisé ?

Oui. Les tailles, les matériaux et les normes de filetage peuvent être personnalisés en fonction des spécifications du client et des exigences du projet..

Domaines d'application

feu	oléoduc	gazoduc	traitement de l'eau	Systèmes de canalisations d'eau	CVC
