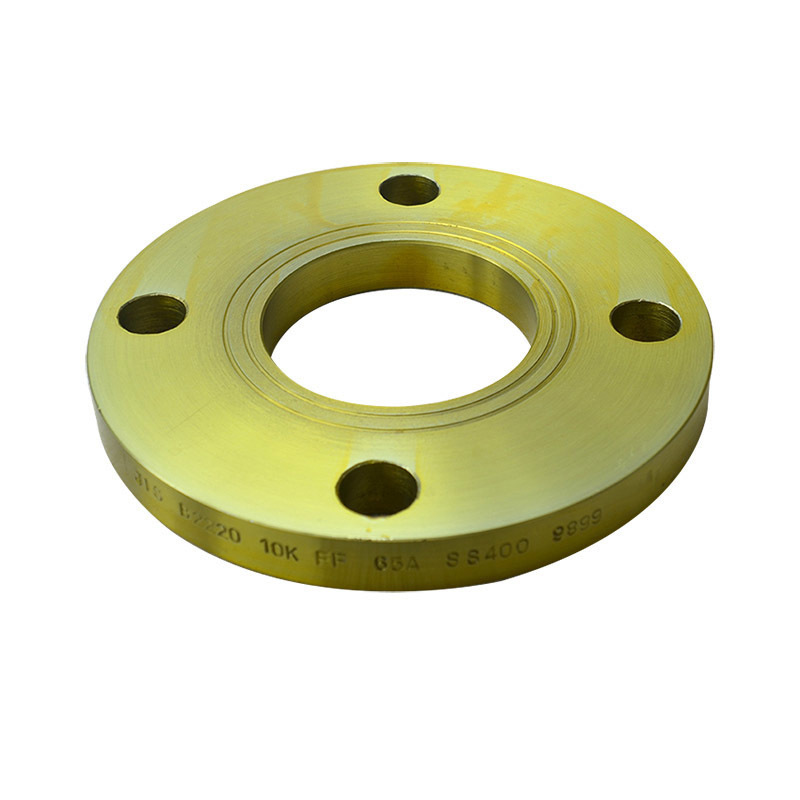

JIS B2220 SOP형 플랜지

개요

슬립온 플레이트 플랜지(Slip-On Plate Flange) 는 파이프 위를 미끄러지듯 미끄러지며 내부와 외부 모두 용접되도록 설계된 평판형 플랜지입니다. 이는 플레이트 플랜지의 비용 효율성 과 슬립온 연결의 정렬 용이성을 결합하여 에 널리 사용됩니다. 상수도, 방화, HVAC 및 일반 산업 배관 시스템 .

탄소강 또는 스테인레스 강판으로 제작된 슬립온 플레이트 플랜지는 저압 및 중압 응용 분야 에 널리 사용됩니다. 설치 편의성, 치수 유연성 및 경제성이 요구되는

제품 설명

슬립온 플레이트 플랜지는 강판을 절단 및 가공하여 생산되며, 정확하게 드릴링된 볼트 구멍과 용접 전에 파이프가 제자리로 미끄러지도록 하는 매끄러운 보어가 있습니다.
설치 후 내부와 외부 모두에 필릿 용접이 적용되어 접합부가 안전하고 누출되지 않도록 합니다.

이러한 플랜지는 일반적으로 에 따라 공급되며 EN, BS, SANS, JIS 및 ANSI 표준 과 같은 다양한 압력 등급으로 제공됩니다 . PN10/PN16 또는 클래스 150 프로젝트 요구 사항에 따라

일반적인 사양:

• 유형: 슬립온 플레이트 플랜지(SOP)

• 크기 범위: DN15 – DN600(맞춤 크기 가능)

• 압력 등급: PN10 / PN16 / 클래스 150

• 재료: 탄소강, 스테인레스강

• 페이싱: FF(평면) 또는 RF(올려진 면)

모델 번호:	JIS B2220  슬립온 플레이트 플랜지
기준:	JIS B2220
제품 이름:	플레이트 플랜지
재료:	Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L
압력:	5K, 10K, 16K, 20K, 30K, 40K, 63K
공예:	서서히 나아가는
연결:	용접
표면 녹 방지:	방청 경유, 흑색 페인트 코팅, 노란색 페인트 코팅 또는 빨간색 페인트 코팅, 아연 도금(열간 아연 도금 또는 냉간 아연 도금 또는 전기 아연 도금)
자격증:	ISO, CE, PED, BV, KS

플랜지 생산 공정

공장 쇼케이스

FAQ

Q1: 슬립온 플레이트 플랜지와 PL 플랜지의 차이점은 무엇입니까?

슬립온 플레이트 플랜지 는 으로 설계된 파이프 삽입 및 용접용 반면, PL(플레이트) 플랜지는 일반적으로 삽입 없이 파이프 끝단에 직접 용접됩니다. 슬립온 플레이트 플랜지는 더 나은 정렬과 더 쉬운 설치를 제공합니다.

---

Q2: 슬립온 플레이트 플랜지는 고압 시스템에 적합합니까?

슬립온 플레이트 플랜지는 주로 저압에서 중압 응용 분야 에 권장됩니다 . 고압 또는 고온 서비스의 경우 일반적으로 용접 넥 플랜지가 선호됩니다.

---

Q3: 어떤 용접 방법이 사용됩니까?

일반적으로 이중 필렛 용접이 적용됩니다.

• 내부 용접 1개

• 외부에 용접이 1개
  있어 강도와 누출 방지 기능이 향상됩니다.

---

Q4: 일반적으로 사용되는 표준은 무엇입니까?

일반적인 표준은 다음과 같습니다.

• EN 1092-1

• 학사 / SANS 1123

• JIS B2220

• ANSI / ASME

정확한 표준과 드릴링 패턴은 생산 전에 확인되어야 합니다.

---

Q5: 슬립온 플레이트 플랜지를 FF 또는 RF 페이싱으로 공급할 수 있습니까?

예. FF(Flat Face) 및 RF(Raised Face)를 모두 사용할 수 있습니다. 개스킷 유형 및 시스템 설계에 따라

---

Q6: 일반적인 애플리케이션은 무엇입니까?

• 물 공급 파이프라인

• 화재 예방 시스템

• HVAC 시스템

• 일반 산업 및 유틸리티 배관
