Descrição do produto
As dimensões seguem os requisitos de ranhura AWWA C606 e a capacidade de pressão da conexão está em conformidade com a classificação do acoplamento instalado (depende do tamanho). As opções de juntas incluem EPDM para serviços de água e NBR para óleos/combustíveis. Os acabamentos estão disponíveis em tinta laranja ou galvanizado por imersão a quente para maior resistência à corrosão.

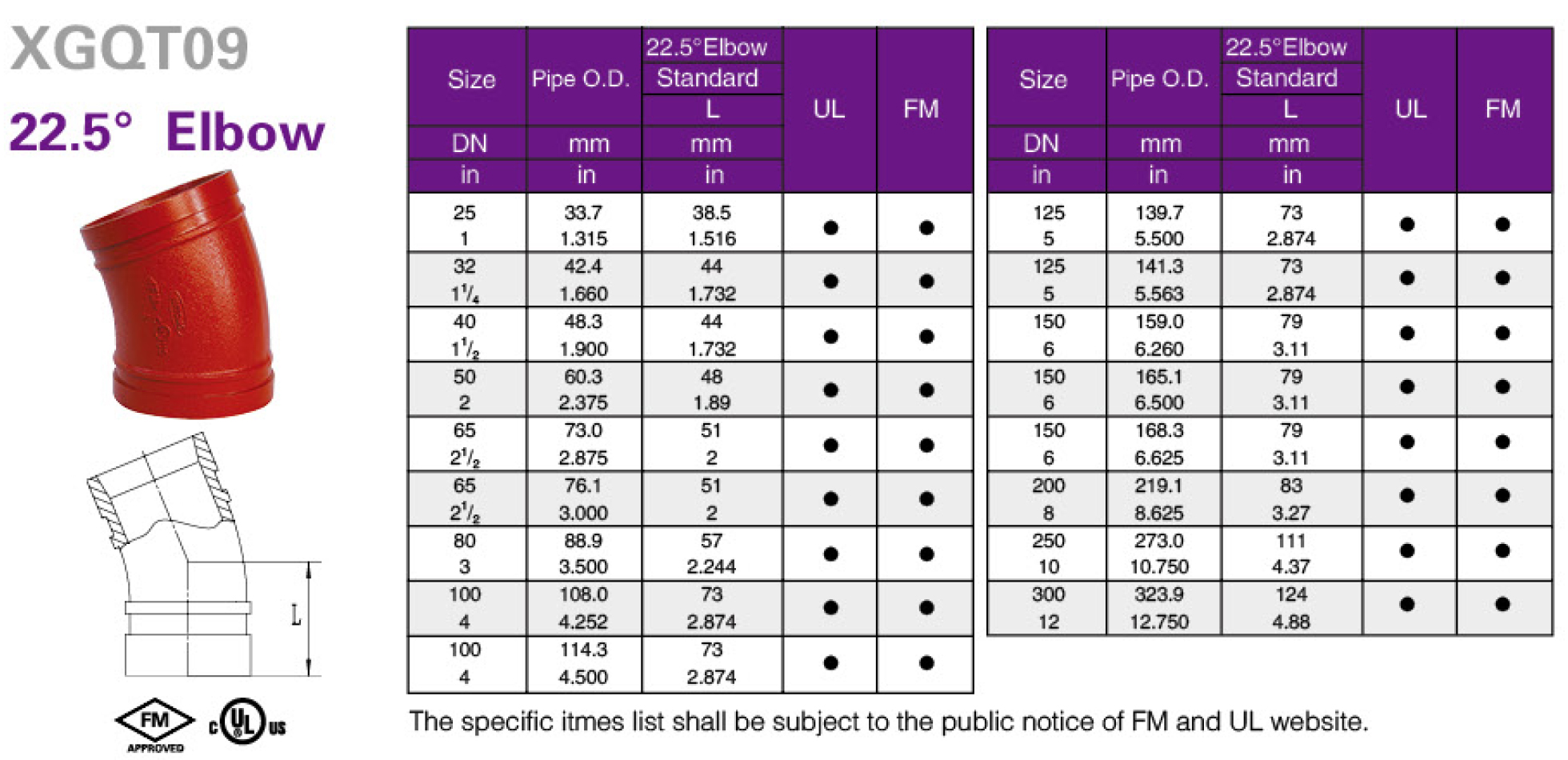

Tamanhos: padrão DN25–DN300 (1″–12″); diâmetros maiores podem estar disponíveis mediante solicitação. Os catálogos da indústria geralmente cobrem de ¾″ a 24″, com cotovelos oferecidos em variantes de 11,25°, 22,5°, 45° e 90°. A pressão de trabalho é determinada pela série de acoplamentos e pela programação da tubulação. Consulte a tabela do seu acoplamento para obter a classificação exata por tamanho.
 |
|
 |
 |
| Material: | ASTM A536, GRAU 65-45-12, QT450-10 |
| Tópicos: | ASME B1.20.1, ISO 7-1, BS21, BSPT, NPT, GB 7306 |
| Tamanho: | ISO6182,AWWA C606 |
| Tamanho disponível: | 1'-12' |
| Tratamento de Superfície: | Pintado eletroforético, galvanizado, epóxi, galvanizado por imersão a quente |
| Pressão de ar e cronograma de pressão de retenção | ||||||
| NÃO. | Tamanho | Pressão | Hora de manter a pressão | Observação | ||
| 1 | ≤DN50 | ≥0,5 MPa | ≥5s | Pressão do ar | ||
| 2 | >DN50~DN350 | ≥0,5 MPa | ≥10s | Pressão do ar | ||
| 3 | >DN350 | 1,5 vezes a pressão de trabalho nominal | 5 minutos | pressão da água | ||

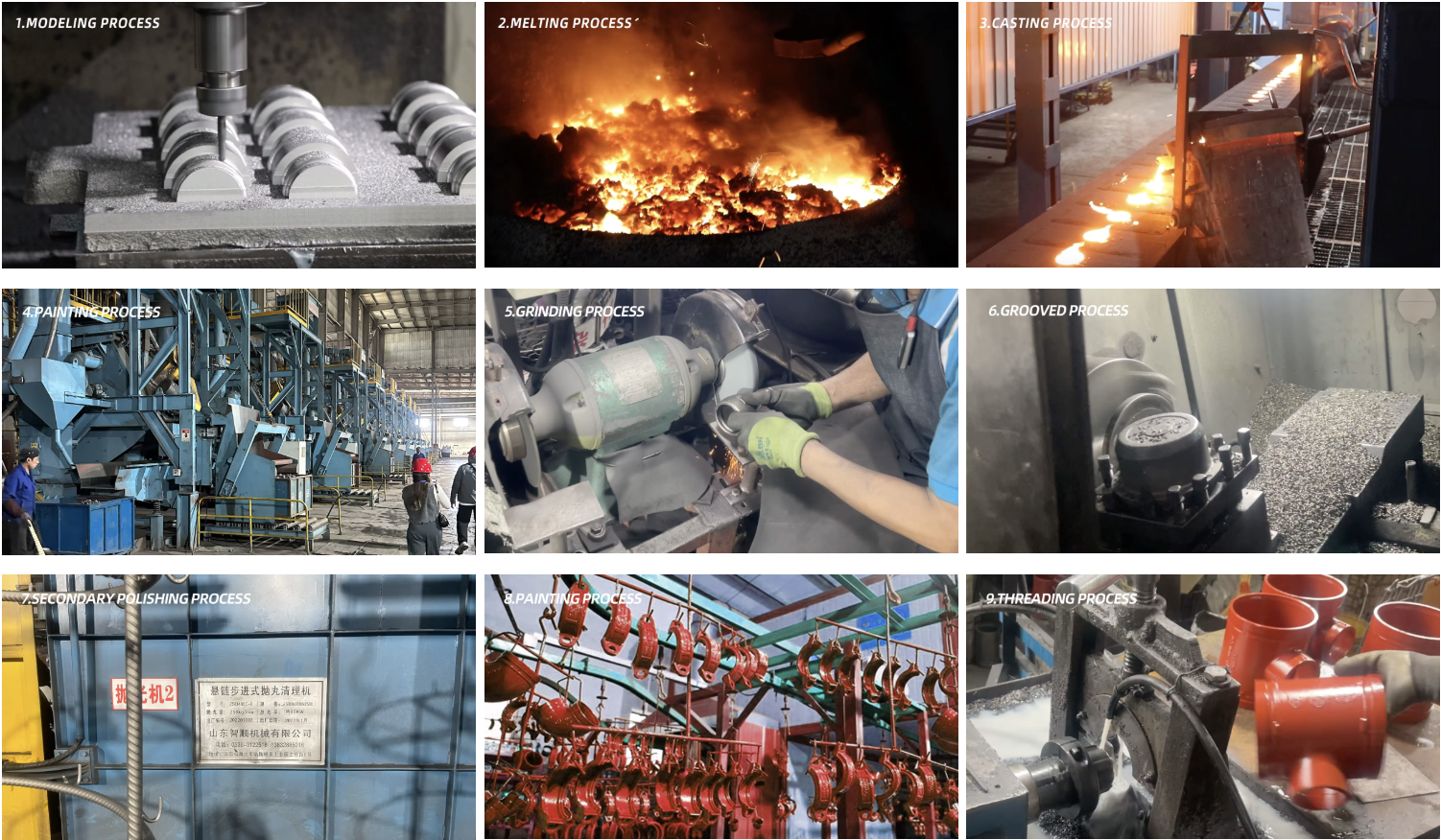

Processo de produção principal
O cotovelo de 22,5 graus foi projetado para fornecer uma mudança suave e controlada de direção da tubulação , tornando-o uma solução ideal onde é necessário um pequeno ângulo de deflexão em vez de uma curva acentuada.
Sistemas de proteção contra incêndio
Geralmente usados em tubulações principais de sprinklers e incêndio para ajustar o roteamento e manter fluxo e pressão estáveis. Versões aprovadas pela FM e certificadas pela UL atendem aos requisitos do sistema de incêndio.
Sistemas de tubulação ranhurada
Amplamente aplicados em instalações de tubulação ranhurada onde são necessários alinhamento preciso e montagem modular.
Ajuste de direção da tubulação principal
Frequentemente instalado entre duas seções retas de tubulação para obter mudanças graduais de direção, reduzindo o estresse e a turbulência em comparação com cotovelos de ângulo maior.
Tubulações industriais e municipais
Adequado para abastecimento de água, tubulação de processos industriais e sistemas de serviços públicos operando até 300 PSI.
Instalações com espaço limitado
Ideal onde restrições de layout impedem o uso de cotovelos de 45° ou 90°, permitindo um roteamento mais suave com impacto mínimo no fluxo.
Um cotovelo de 22,5 graus é usado para alterar ligeiramente a direção de uma tubulação , oferecendo uma transição de fluxo mais suave e melhor alinhamento em comparação com cotovelos de ângulo mais agudo.
22,5° : Mudança de direção pequena e gradual, menor resistência ao fluxo
45° : Mudança moderada de direção
90° : Mudança brusca de direção
O cotovelo de 22,5° é preferido quando é necessário fresar com precisão e reduzir o estresse.

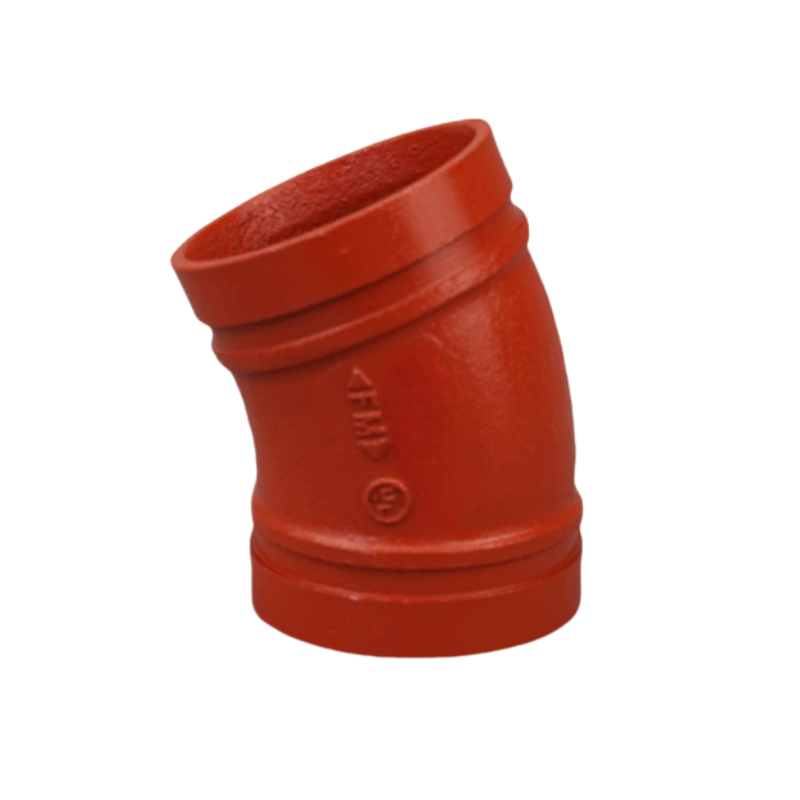

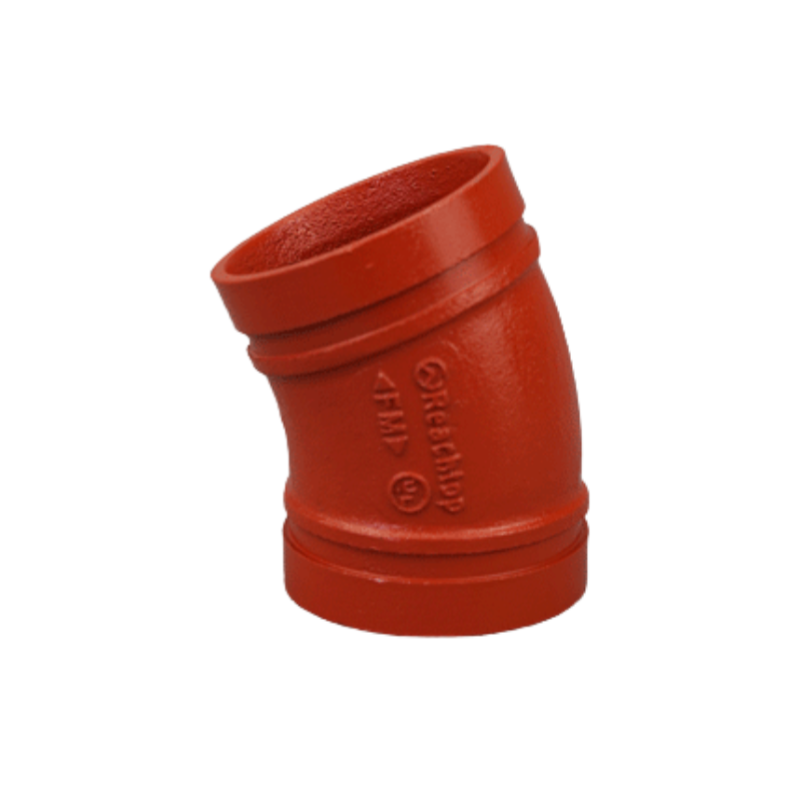

Este cotovelo é fabricado em ferro fundido dúctil (ASTM A536 65-45-12) , oferecendo excelente resistência, durabilidade e resistência ao impacto.
Tamanhos disponíveis : 2″ – 12″
Pressão de trabalho : Até 300 PSI , adequada para a maioria dos sistemas de proteção contra incêndio e tubulação industrial.
Sim. O produto é aprovado pela FM e certificado pela UL , tornando-o adequado para uso em sistemas aprovados de proteção contra incêndio e sprinklers.
Os revestimentos disponíveis incluem:
Pintado de vermelho
Galvanizado por imersão a quente
Azul epóxi
Cinza
Esses revestimentos fornecem resistência à corrosão para diferentes ambientes de instalação.
