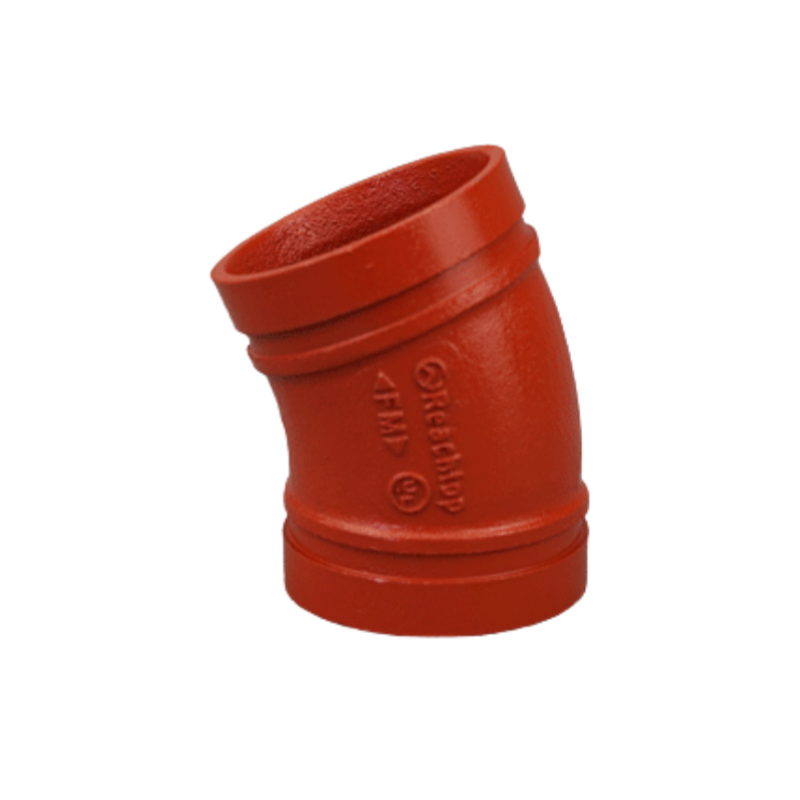

Колено с канавками 22,5 градусов | Ковкий чугун 1–12 дюймов

Колено с рифлением 22,5° обеспечивает плавное изменение направления для систем трубопроводов с рифлеными концами, сохраняя при этом полный поток. Изготовленный из ковкого чугуна (ASTM A536) с антикоррозийным покрытием, он соединяется со стальными трубами с накатанными или нарезанными канавками и быстро устанавливается с использованием стандартных муфт с пазами.

Количество:
Наличие:





Запросить Добавить в корзину

Колено с канавками 22,5 градуса рифленое колено 22,5° колено из ковкого чугуна с желобками Колено AWWA C606 Прокладка из EPDM, рифленое колено Прокладка из NBR, рифленое колено колено с канавками шириной 1 дюйм 2-дюймовое рифленое колено 4-дюймовое рифленое колено 6-дюймовое рифленое колено

Описание продукта

Производственное оборудование

Упаковка и доставка

Описание продукта

Размеры соответствуют требованиям к канавкам AWWA C606, а допустимое давление фитинга соответствует номиналу установленной муфты (зависит от размера). Варианты прокладок включают EPDM для водоснабжения и NBR для масел/топлива. Отделка доступна оранжевой краской или горячей оцинковкой для повышения устойчивости к коррозии.
Размеры: DN25–DN300 (1″–12″) стандарт; Большие диаметры могут быть доступны по запросу. Отраслевые каталоги обычно охватывают диаметры от ¾ дюйма до 24 дюймов, а колена предлагаются в вариантах 11,25 °, 22,5 °, 45 ° и 90 °. Рабочее давление определяется серией муфты и типоразмером труб. Пожалуйста, обратитесь к таблице вашей муфты для получения точных номинальных значений для каждого размера.

Материал:	АСТМ А536, КЛАСС 65-45-12, КТ450-10
Темы:	АСМЭ Б1.20.1,ИСО 7-1,БС21,БСПТ,ДНЯО,ГБ 7306
Размер:	ИСО6182, АВВА К606
Доступный размер:	1'-12'
Обработка поверхности:	Электрофорезная окраска, гальваническое покрытие, эпоксидная смола, горячее цинкование

График давления воздуха и давления удержания
НЕТ.	Размер	Давление	Время держать давление	Примечание
1	≤DN50	≥0,5 МПа	≥5 с	Давление воздуха
2	>Ду50~Ду350	≥0,5 МПа	≥10 с	Давление воздуха
3	>Ду350	В 1,5 раза превышает номинальное рабочее давление	5 минут	давление воды

Основной производственный процесс

沟槽管件的生产流程

фитинг с пазами 生产实力组合图

Применение локтя 22,5 градусов

Колено 22,5 градуса предназначено для плавного и контролируемого изменения направления трубопровода , что делает его идеальным решением там, где вместо резкого поворота требуется небольшой угол отклонения.

Типичные применения

Системы противопожарной защиты
Обычно используются в спринклерных и пожарных магистральных трубопроводах для точной настройки трассы при сохранении стабильного потока и давления. Версии, одобренные FM и сертифицированные UL, соответствуют требованиям противопожарной системы.
Системы трубопроводов с рифлением
Широко применяются при монтаже труб с рифлением, где требуется точное выравнивание и модульная сборка.
Регулировка направления основного трубопровода
Часто устанавливается между двумя прямыми участками трубы для достижения постепенного изменения направления, снижения напряжения и турбулентности по сравнению с коленами с большим углом.
Промышленные и муниципальные трубопроводы.
Подходит для водоснабжения, промышленных технологических трубопроводов и инженерных систем, работающих под давлением до 300 фунтов на квадратный дюйм..
Установка в условиях ограниченного пространства
Идеально подходит для случаев, когда ограничения по компоновке не позволяют использовать колена под углом 45° или 90°, обеспечивая более плавную прокладку с минимальным воздействием на поток.

Часто задаваемые вопросы — колено 22,5 градуса

Вопрос 1: Для чего используется колено 22,5 градуса?

Колено под углом 22,5 градуса используется для незначительного изменения направления трубопровода , обеспечивая более плавный переход потока и лучшее выравнивание по сравнению с коленами с более острым углом.

Вопрос 2. Чем колено 22,5° отличается от колен 45° и 90°?

22,5° : небольшое постепенное изменение направления, меньшее сопротивление потоку.
45° : умеренное изменение направления.
90° : резкое изменение направления.
Колено 22,5° предпочтительнее, когда требуется точная фрезеровка и снижение нагрузки.

В3: Какие материалы доступны для изготовления этого локтя?

Это колено изготовлено из ковкого чугуна (ASTM A536 65-45-12) , что обеспечивает превосходную прочность, долговечность и ударопрочность.

В4: Какие размеры и номинальное давление доступны?

Доступные размеры : 2″ – 12″.
Рабочее давление : до 300 фунтов на квадратный дюйм , подходит для большинства противопожарных и промышленных трубопроводных систем.
